PROGNOST SH
5040-0-8001
Gebrauchsanweisung
3.2.2

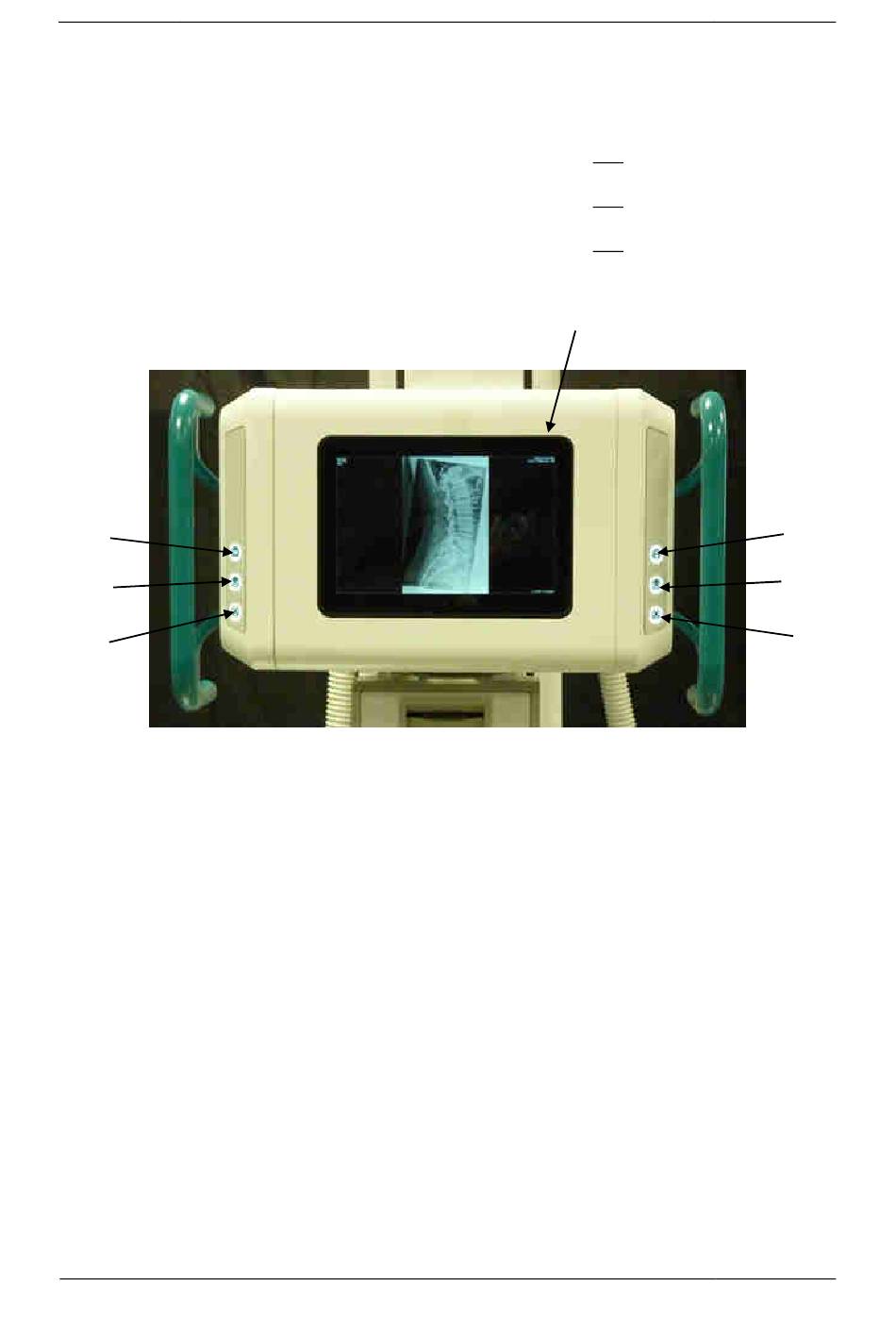

Bedieneinheit PROGNOST SH TOUCH
1 Touchdisplay Bedieneinheit
2 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung
3 Rotation des Röntgenkopfes um die Achse des Röntgenröhrenarms
4 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung und Vertikalbewegung des
Röntgenkopfes
5 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung und Vertikalbewegung des
Röntgenkopfes
6 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung und Vertikalbewegung des
Röntgenkopfes
7 Vertikalbewegung des Röntgenröhrenarms
1
7
2
6
3
5
4
Abbildung 3-3
Die Bedienung erfolgt von der Vorderseite (Bedienungsseite) des Röntgenkopfes.
Bei umfassten Handgriffen lässt sich, durch Daumendruck auf die Tasten der Bedieneinheit, die
elektromagnetische Arretierung einer oder mehrerer Bewegungen aufheben und der Röhrenkopf kann
in die gewünschte Position gebracht werden.
PROTEC GmbH & Co. KG, In den Dorfwiesen 14, 71720 Oberstenfeld, Germany
16 von 27
