3.2 Notaus-Schalter des Röntgensystems
Das PRS 500 F verfügt über folgende Notaus-Schalter, mit denen das System sofort zum Stillstand
gebracht und von der Stromzufuhr getrennt werden kann.
3.2.1 Notaus-Schalter Generator
Die Schalterposition des entsprechenden Röntgengenerators entnehmen Sie bitte der beigefügten
Gebrauchsanweisung.
3.3 Bedienelemente und Anzeigen Röntgensystemtisch PROGNOST F
Detaillierte Informationen zum Röntgensystemtisch entnehmen Sie bitte der beigefügten
Gebrauchsanweisung PROGNOST F.
3.4

Bedienelemente und Anzeigen PROGNOST SH

3.4.1

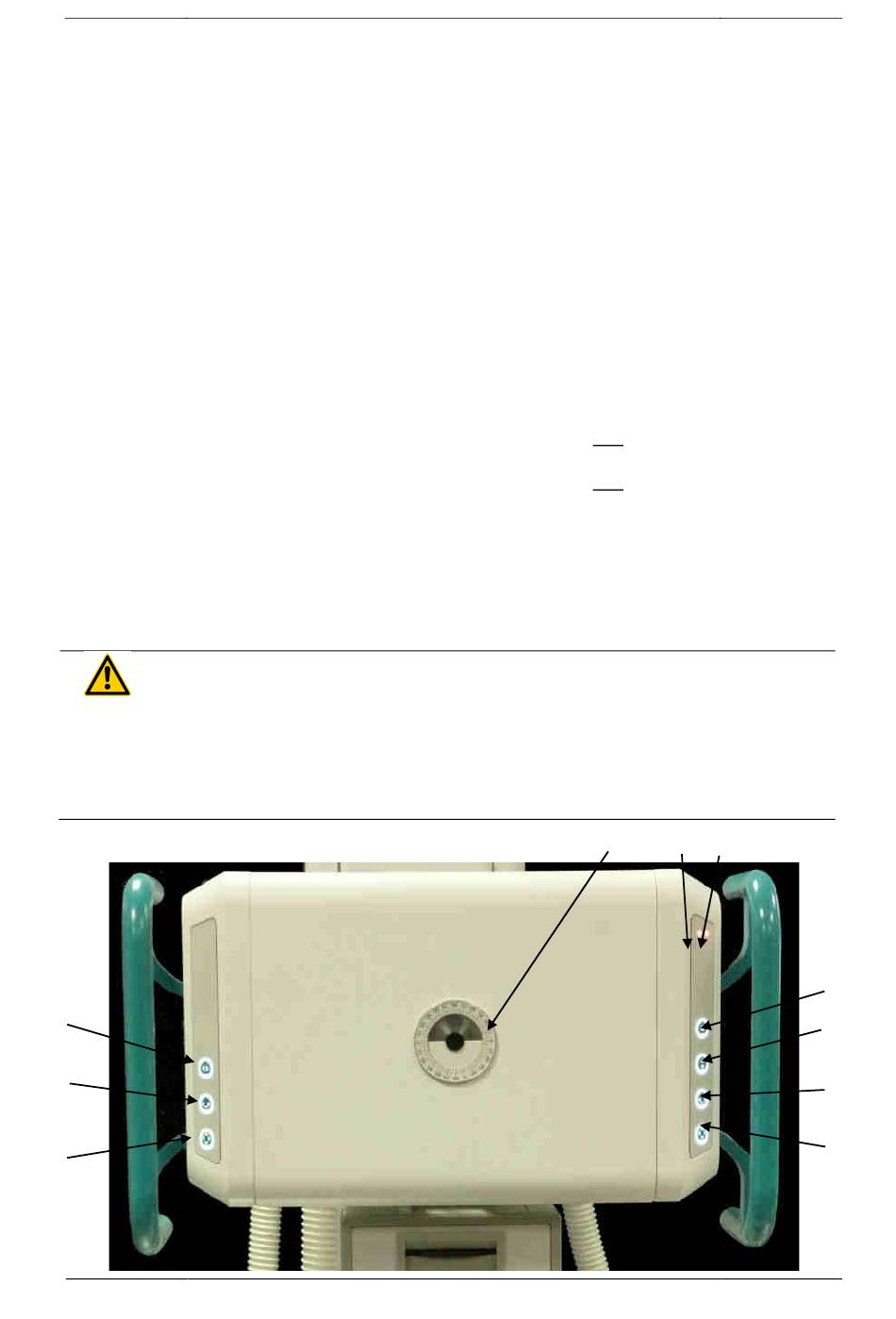

Bedieneinheit PROGNOST SH

1 Winkelanzeige für die Einstellung der Röntgenstrahlereinheit
2 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung
3 Rotation des Röntgenkopfes um die Achse des Röntgenröhrenarms
4 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung und Vertikalbewegung des
Röntgenkopfes
5 Horizontalbewegung des Röntgenröhrenträgers mit Stativhalterung und Vertikalbewegung des
Röntgenkopfes
6 Rotation des Röntgenkopfes um die Achse des Röntgenröhrenarms
7 Vertikalbewegung des Röntgenröhrenarms
8 Option: Transversalbewegung des Röntgenröhrenarms (+230mm)
9 Option: Status-LED orange (falls leuchtet: Röntgenröhrenarm ist nicht eingerastet)
10 Option: Status-LED rot (falls leuchtet: Röntgenröhrenträgers ist nicht eingerastet)
WARNUNG!
Falls die rote LED an der rechten Folientastatur leuchtet, so ist der
Röntgenröhrenträger nicht eingerastet! In diesem Zustand dürfen keinerlei
Röntgenaufnahmen durchgeführt werden. Der Röntgenröhrenträger muss
zuvor erst in einer der Positionen (0 / ± 90° / ± 180°) einrasten!
2
3
4
