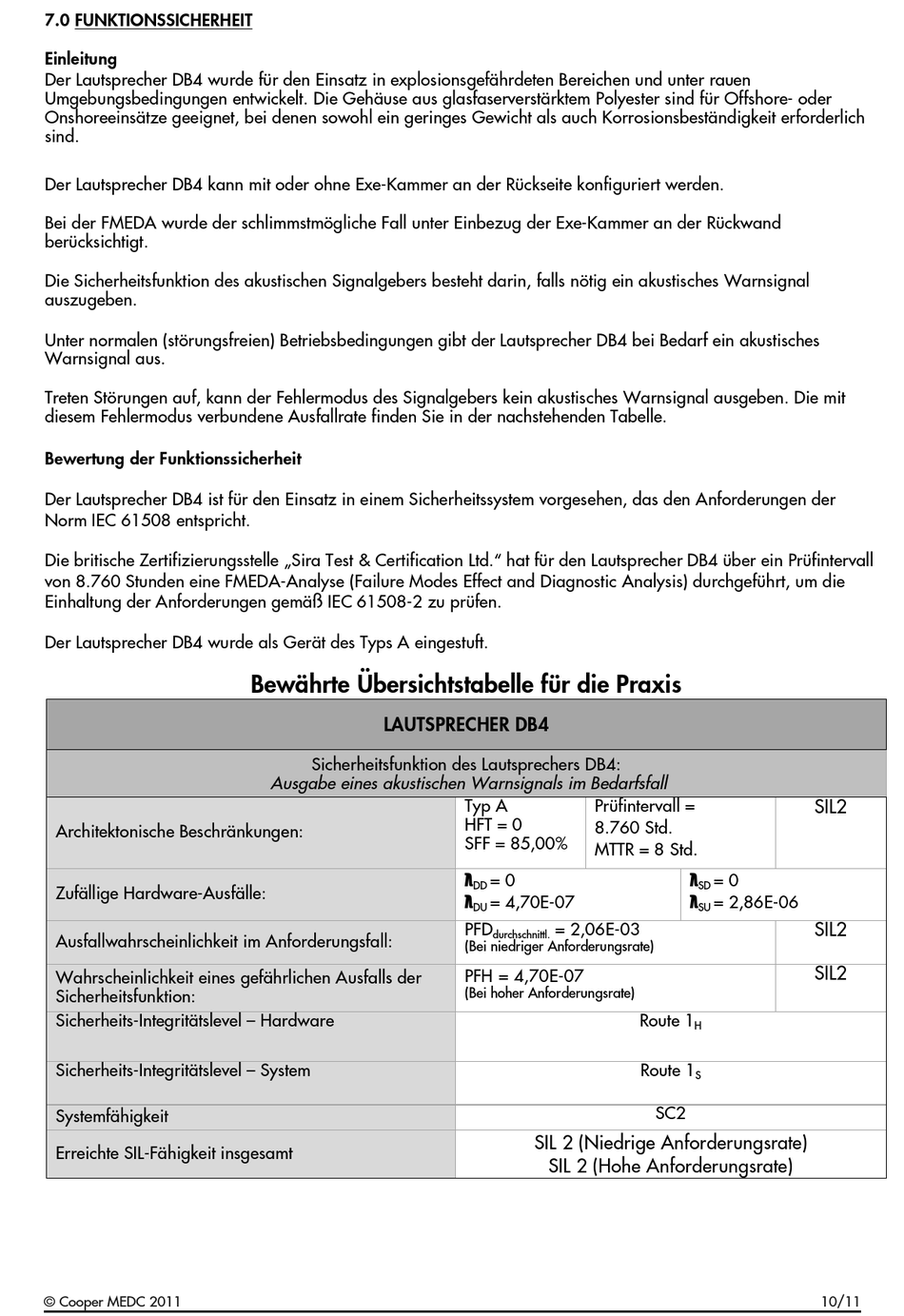

7.0 FUNKTIONSSICHERHEIT

Einleitung
Der Lautsprecher DB4 wurde für den Einsatz in explosionsgefährdeten Bereichen und unter rauen
Umgebungsbedingungen entwickelt. Die Gehäuse aus glasfaserverstärktem Polyester sind für Offshore- oder
Onshoreeinsätze geeignet, bei denen sowohl ein geringes Gewicht als auch Korrosionsbeständigkeit erforderlich
sind.
Der Lautsprecher DB4 kann mit oder ohne Exe-Kammer an der Rückseite konfiguriert werden.
Bei der FMEDA wurde der schlimmstmögliche Fall unter Einbezug der Exe-Kammer an der Rückwand
berücksichtigt.
Die Sicherheitsfunktion des akustischen Signalgebers besteht darin, falls nötig ein akustisches Warnsignal
auszugeben.
Unter normalen (störungsfreien) Betriebsbedingungen gibt der Lautsprecher DB4 bei Bedarf ein akustisches
Warnsignal aus.
Treten Störungen auf, kann der Fehlermodus des Signalgebers kein akustisches Warnsignal ausgeben. Die mit
diesem Fehlermodus verbundene Ausfallrate finden Sie in der nachstehenden Tabelle.
Bewertung der Funktionssicherheit
Der Lautsprecher DB4 ist für den Einsatz in einem Sicherheitssystem vorgesehen, das den Anforderungen der
Norm IEC 61508 entspricht.
Die britische Zertifizierungsstelle „Sira Test & Certification Ltd." hat für den Lautsprecher DB4 über ein Prüfintervall
von 8.760 Stunden eine FMEDA-Analyse (Failure Modes Effect and Diagnostic Analysis) durchgeführt, um die
Einhaltung der Anforderungen gemäß IEC 61508-2 zu prüfen.
Der Lautsprecher DB4 wurde als Gerät des Typs A eingestuft.
Architektonische Beschränkungen:
Zufällige Hardware-Ausfälle:
Ausfallwahrscheinlichkeit im Anforderungsfall:
Wahrscheinlichkeit eines gefährlichen Ausfalls der
Sicherheitsfunktion:
Sicherheits-Integritätslevel – Hardware
Sicherheits-Integritätslevel – System
Systemfähigkeit
Erreichte SIL-Fähigkeit insgesamt
© Cooper MEDC 2011
Bewährte Übersichtstabelle für die Praxis
LAUTSPRECHER DB4
Sicherheitsfunktion des Lautsprechers DB4:
Ausgabe eines akustischen Warnsignals im Bedarfsfall
Typ A Prüfintervall =
HFT = 0
8.760 Std.
SFF = 85,00%
MTTR = 8 Std.
!
= 0
DD
!
= 4,70E-07
DU
PFD = 2,06E-03
durchschnittl.
(Bei niedriger Anforderungsrate)
PFH = 4,70E-07
(Bei hoher Anforderungsrate)
SIL 2 (Niedrige Anforderungsrate)
SIL 2 (Hohe Anforderungsrate)
!
= 0
SD
!
= 2,86E-06
SU
Route 1
H
Route 1
S
SC2
SIL2
SIL2
SIL2
