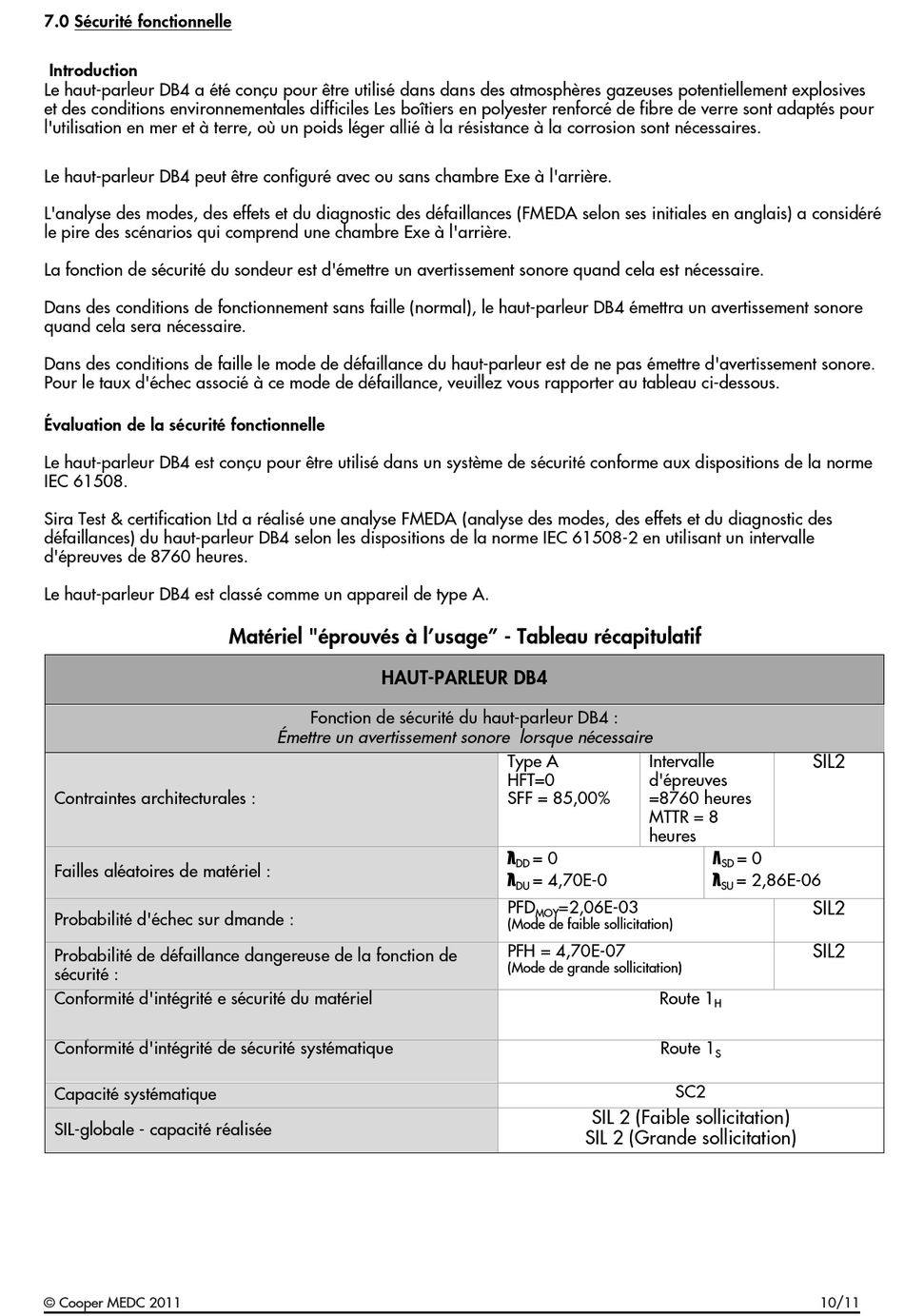

7.0 Sécurité fonctionnelle
Introduction
Le haut-parleur DB4 a été conçu pour être utilisé dans dans des atmosphères gazeuses potentiellement explosives
et des conditions environnementales difficiles Les boîtiers en polyester renforcé de fibre de verre sont adaptés pour
l'utilisation en mer et à terre, où un poids léger allié à la résistance à la corrosion sont nécessaires.
Le haut-parleur DB4 peut être configuré avec ou sans chambre Exe à l'arrière.
L'analyse des modes, des effets et du diagnostic des défaillances (FMEDA selon ses initiales en anglais) a considéré
le pire des scénarios qui comprend une chambre Exe à l'arrière.
La fonction de sécurité du sondeur est d'émettre un avertissement sonore quand cela est nécessaire.
Dans des conditions de fonctionnement sans faille (normal), le haut-parleur DB4 émettra un avertissement sonore
quand cela sera nécessaire.
Dans des conditions de faille le mode de défaillance du haut-parleur est de ne pas émettre d'avertissement sonore.
Pour le taux d'échec associé à ce mode de défaillance, veuillez vous rapporter au tableau ci-dessous.
Évaluation de la sécurité fonctionnelle
Le haut-parleur DB4 est conçu pour être utilisé dans un système de sécurité conforme aux dispositions de la norme
IEC 61508.
Sira Test & certification Ltd a réalisé une analyse FMEDA (analyse des modes, des effets et du diagnostic des
défaillances) du haut-parleur DB4 selon les dispositions de la norme IEC 61508-2 en utilisant un intervalle
d'épreuves de 8760 heures.
Le haut-parleur DB4 est classé comme un appareil de type A.
Contraintes architecturales :
Failles aléatoires de matériel :
Probabilité d'échec sur dmande :
Probabilité de défaillance dangereuse de la fonction de
sécurité :
Conformité d'intégrité e sécurité du matériel
Conformité d'intégrité de sécurité systématique
Capacité systématique
SIL-globale - capacité réalisée
© Cooper MEDC 2011
Matériel "éprouvés à l'usage" - Tableau récapitulatif
HAUT-PARLEUR DB4
Fonction de sécurité du haut-parleur DB4 :
Émettre un avertissement sonore lorsque nécessaire
Type A Intervalle
HFT=0 d'épreuves
SFF = 85,00% =8760 heures
MTTR = 8
heures
!
= 0
DD
!
= 4,70E-0
DU
PFD =2,06E-03
MOY
(Mode de faible sollicitation)
PFH = 4,70E-07
(Mode de grande sollicitation)
Route 1
Route 1
SC2
SIL 2 (Faible sollicitation)
SIL 2 (Grande sollicitation)
SIL2
"
= 0
SD
!
= 2,86E-06
SU
SIL2
SIL2
