MEDC DB4 Technisches Handbuch Seite 16

Setzen Sie die Abdeckung nach dem Anschluss wieder vorsichtig auf das untere Gehäuseteil. Vermeiden Sie dabei
Beschädigungen der Berührungsflächen. Setzen Sie die Schrauben in die Löcher in der Abdeckung ein und ziehen
Sie sie gleichmäßig an. Achten Sie darauf, dass der Dichtungsring beim Zusammenbau richtig auf der Abdeckung
sitzt. Achten Sie bei den Exd-zertifizierten Modellen darauf, dass der erforderliche maximale Abstand von 0,15
mm zwischen der Abdeckung und dem unteren Gehäuseteil eingehalten wird.
3.0 BETRIEB
Die Betriebsspannung des Geräts ist auf dem Typenschild angegeben. Der Lautsprecher ist standardmäßig mit
vier Nennleistungen von 8 bis 25 Watt und als Exd- oder Exde-Modell erhältlich. Verschiedene Lautstärken können
durch Auswahl des Transformator-Abgriffs im Gerät gewählt werden. Details siehe nachstehende Tabelle.
Zum Anschließen einer geeigneten Audioquelle, kann das Gerät bei Bedarf alternativ mit einem direkten 8-Ohm-
Anschluss bestellt werden.
OPTIONALER EExe-
ANSCHLUSSKASTEN
10/11
Transformat
or-Abgriffe
25W
1:2 25,0
2:3 12,5
3:4 6,0
1:3 4,0
2:4 2,0
1:4 1,0

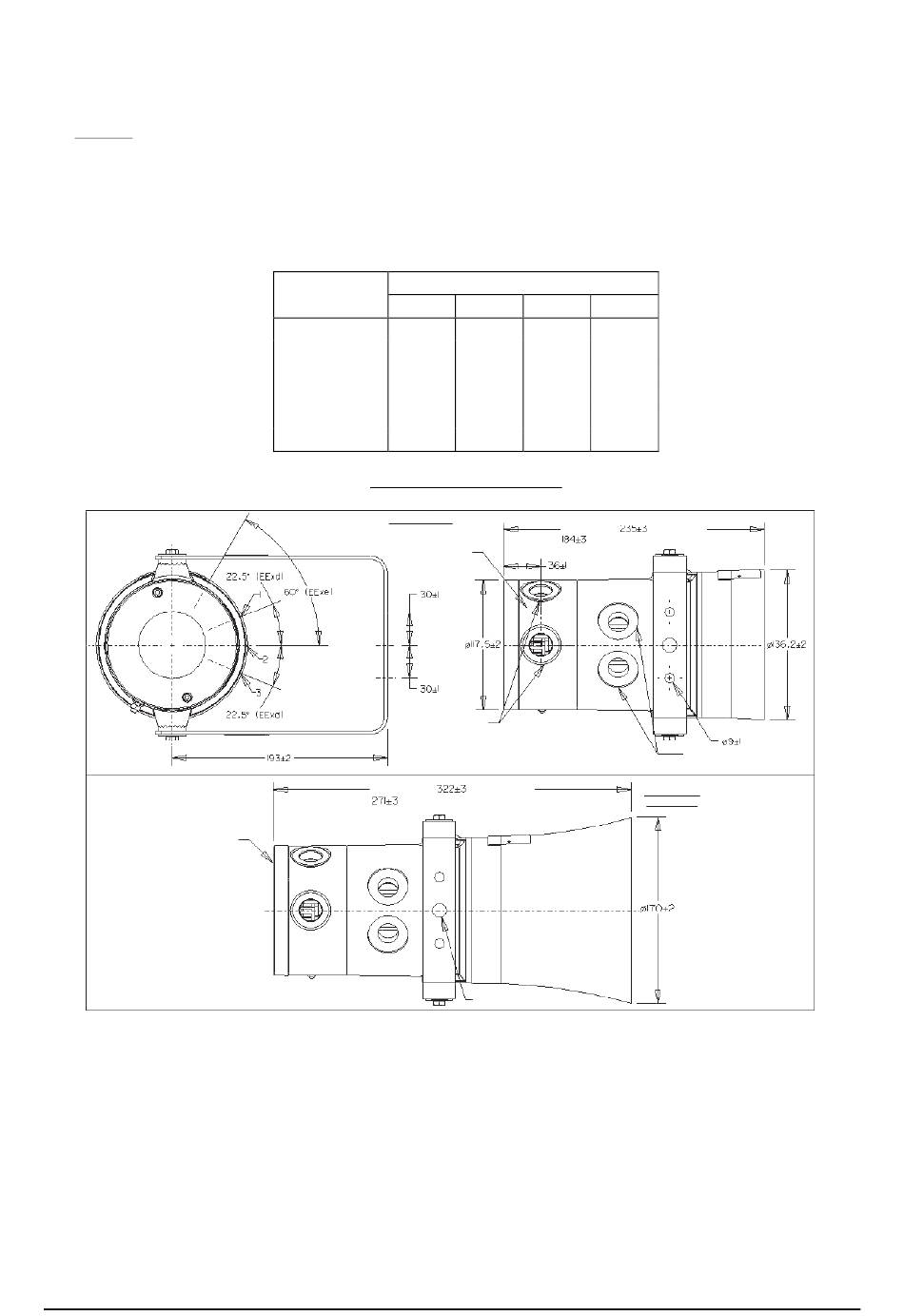

ANORDNUNGSPLAN
8W VERSION
OPTIONALER EExe-
ANSCHLUSSKASTEN
2 x M20-KABELEINFÜHRUNGEN
BEI EExd-GERÄT WIRD POSITION 2 VERWENDET,
WENN NUR 1 x M20-EINFÜHRUNG ERFORDERLICH IST
OHNE EExe-ANSCHLUSSKASTEN
Leistung (W)
20W 15W 8W
20,0 15,0 8,0
10,0 7,5 4,0
6,0 5,0 2,0
5,0 4,0 1,5
2,0 2,0 0,7
1,5 0,8 0,4
OHNE EExe-ANSCHLUSSKASTEN
(EExe-GERÄT)
BEFESTIGUNGSLOCH Ø13±1
BEFESTIGUNGSLÖCHER
(2 POSITIONEN)
2 x M20-KABELEINFÜHRUNGEN MAX.
(EExd-GERÄT)
15W - 25W
VERSIONS
