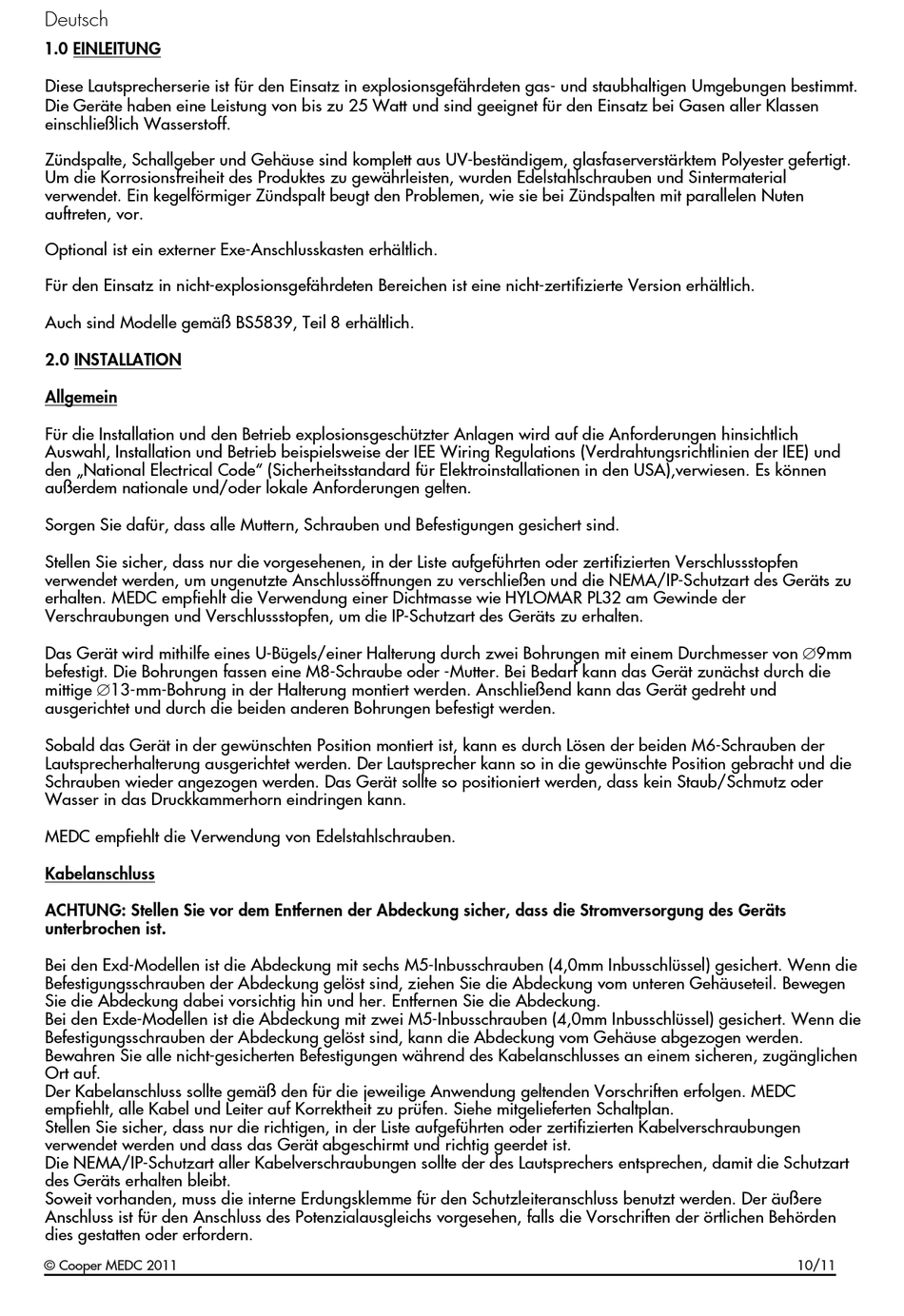

1.0 EINLEITUNG
Diese Lautsprecherserie ist für den Einsatz in explosionsgefährdeten gas- und staubhaltigen Umgebungen bestimmt.
Die Geräte haben eine Leistung von bis zu 25 Watt und sind geeignet für den Einsatz bei Gasen aller Klassen
einschließlich Wasserstoff.
Zündspalte, Schallgeber und Gehäuse sind komplett aus UV-beständigem, glasfaserverstärktem Polyester gefertigt.
Um die Korrosionsfreiheit des Produktes zu gewährleisten, wurden Edelstahlschrauben und Sintermaterial
verwendet. Ein kegelförmiger Zündspalt beugt den Problemen, wie sie bei Zündspalten mit parallelen Nuten
auftreten, vor.
Optional ist ein externer Exe-Anschlusskasten erhältlich.
Für den Einsatz in nicht-explosionsgefährdeten Bereichen ist eine nicht-zertifizierte Version erhältlich.
Auch sind Modelle gemäß BS5839, Teil 8 erhältlich.
2.0 INSTALLATION
Allgemein
Für die Installation und den Betrieb explosionsgeschützter Anlagen wird auf die Anforderungen hinsichtlich
Auswahl, Installation und Betrieb beispielsweise der IEE Wiring Regulations (Verdrahtungsrichtlinien der IEE) und
den „National Electrical Code" (Sicherheitsstandard für Elektroinstallationen in den USA),verwiesen. Es können
außerdem nationale und/oder lokale Anforderungen gelten.
Sorgen Sie dafür, dass alle Muttern, Schrauben und Befestigungen gesichert sind.
Stellen Sie sicher, dass nur die vorgesehenen, in der Liste aufgeführten oder zertifizierten Verschlussstopfen
verwendet werden, um ungenutzte Anschlussöffnungen zu verschließen und die NEMA/IP-Schutzart des Geräts zu
erhalten. MEDC empfiehlt die Verwendung einer Dichtmasse wie HYLOMAR PL32 am Gewinde der
Verschraubungen und Verschlussstopfen, um die IP-Schutzart des Geräts zu erhalten.
Das Gerät wird mithilfe eines U-Bügels/einer Halterung durch zwei Bohrungen mit einem Durchmesser von !9mm
befestigt. Die Bohrungen fassen eine M8-Schraube oder -Mutter. Bei Bedarf kann das Gerät zunächst durch die
mittige !13-mm-Bohrung in der Halterung montiert werden. Anschließend kann das Gerät gedreht und
ausgerichtet und durch die beiden anderen Bohrungen befestigt werden.
Sobald das Gerät in der gewünschten Position montiert ist, kann es durch Lösen der beiden M6-Schrauben der
Lautsprecherhalterung ausgerichtet werden. Der Lautsprecher kann so in die gewünschte Position gebracht und die
Schrauben wieder angezogen werden. Das Gerät sollte so positioniert werden, dass kein Staub/Schmutz oder
Wasser in das Druckkammerhorn eindringen kann.
MEDC empfiehlt die Verwendung von Edelstahlschrauben.
Kabelanschluss
ACHTUNG: Stellen Sie vor dem Entfernen der Abdeckung sicher, dass die Stromversorgung des Geräts
unterbrochen ist.
Bei den Exd-Modellen ist die Abdeckung mit sechs M5-Inbusschrauben (4,0mm Inbusschlüssel) gesichert. Wenn die
Befestigungsschrauben der Abdeckung gelöst sind, ziehen Sie die Abdeckung vom unteren Gehäuseteil. Bewegen
Sie die Abdeckung dabei vorsichtig hin und her. Entfernen Sie die Abdeckung.
Bei den Exde-Modellen ist die Abdeckung mit zwei M5-Inbusschrauben (4,0mm Inbusschlüssel) gesichert. Wenn die
Befestigungsschrauben der Abdeckung gelöst sind, kann die Abdeckung vom Gehäuse abgezogen werden.
Bewahren Sie alle nicht-gesicherten Befestigungen während des Kabelanschlusses an einem sicheren, zugänglichen
Ort auf.
Der Kabelanschluss sollte gemäß den für die jeweilige Anwendung geltenden Vorschriften erfolgen. MEDC
empfiehlt, alle Kabel und Leiter auf Korrektheit zu prüfen. Siehe mitgelieferten Schaltplan.
Stellen Sie sicher, dass nur die richtigen, in der Liste aufgeführten oder zertifizierten Kabelverschraubungen
verwendet werden und dass das Gerät abgeschirmt und richtig geerdet ist.
Die NEMA/IP-Schutzart aller Kabelverschraubungen sollte der des Lautsprechers entsprechen, damit die Schutzart
des Geräts erhalten bleibt.
Soweit vorhanden, muss die interne Erdungsklemme für den Schutzleiteranschluss benutzt werden. Der äußere
Anschluss ist für den Anschluss des Potenzialausgleichs vorgesehen, falls die Vorschriften der örtlichen Behörden
dies gestatten oder erfordern.
