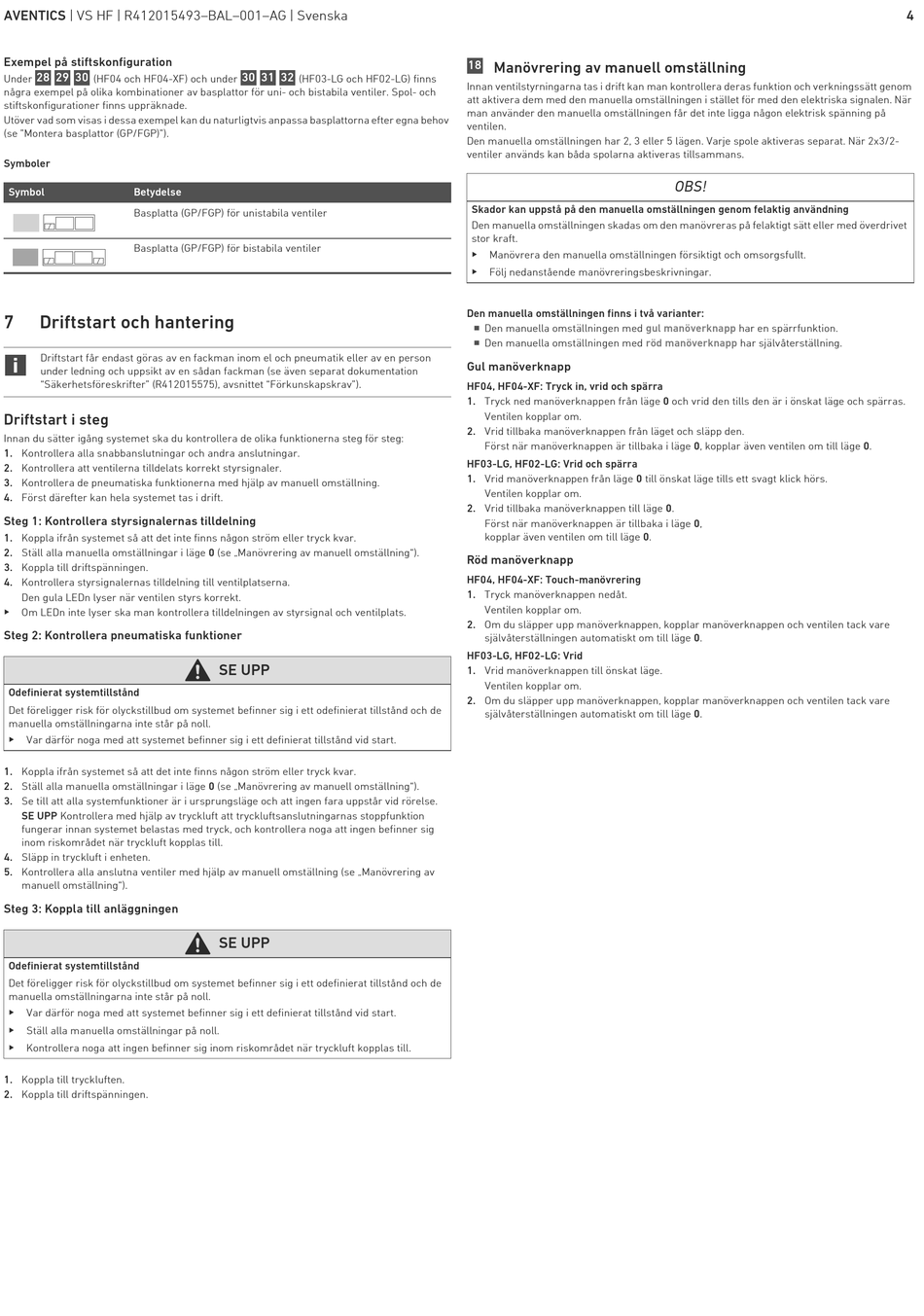

Exempel på stiftskonfiguration
28 29 30
Under (HF04 och HF04-XF) och under
några exempel på olika kombinationer av basplattor för uni- och bistabila ventiler. Spol- och
stiftskonfigurationer finns uppräknade.
Utöver vad som visas i dessa exempel kan du naturligtvis anpassa basplattorna efter egna behov
(se "Montera basplattor (GP/FGP)").
Symboler
Symbol Betydelse
Basplatta (GP/FGP) för unistabila ventiler
Basplatta (GP/FGP) för bistabila ventiler
7 Driftstart och hantering
Driftstart får endast göras av en fackman inom el och pneumatik eller av en person
under ledning och uppsikt av en sådan fackman (se även separat dokumentation
"Säkerhetsföreskrifter" (R412015575), avsnittet "Förkunskapskrav").
Driftstart i steg
Innan du sätter igång systemet ska du kontrollera de olika funktionerna steg för steg:
1. Kontrollera alla snabbanslutningar och andra anslutningar.
2. Kontrollera att ventilerna tilldelats korrekt styrsignaler.
3. Kontrollera de pneumatiska funktionerna med hjälp av manuell omställning.
4. Först därefter kan hela systemet tas i drift.
Steg 1: Kontrollera styrsignalernas tilldelning
1. Koppla ifrån systemet så att det inte finns någon ström eller tryck kvar.
2. Ställ alla manuella omställningar i läge 0 (se „Manövrering av manuell omställning").
3. Koppla till driftspänningen.
4. Kontrollera styrsignalernas tilldelning till ventilplatserna.
Den gula LEDn lyser när ventilen styrs korrekt.
O
Om LEDn inte lyser ska man kontrollera tilldelningen av styrsignal och ventilplats.
Steg 2: Kontrollera pneumatiska funktioner
Odefinierat systemtillstånd
Det föreligger risk för olyckstillbud om systemet befinner sig i ett odefinierat tillstånd och de
manuella omställningarna inte står på noll.
O
Var därför noga med att systemet befinner sig i ett definierat tillstånd vid start.
1. Koppla ifrån systemet så att det inte finns någon ström eller tryck kvar.
2. Ställ alla manuella omställningar i läge 0 (se „Manövrering av manuell omställning").
3. Se till att alla systemfunktioner är i ursprungsläge och att ingen fara uppstår vid rörelse.
SE UPP Kontrollera med hjälp av tryckluft att tryckluftsanslutningarnas stoppfunktion
fungerar innan systemet belastas med tryck, och kontrollera noga att ingen befinner sig
inom riskområdet när tryckluft kopplas till.
4. Släpp in tryckluft i enheten.
5. Kontrollera alla anslutna ventiler med hjälp av manuell omställning (se „Manövrering av
manuell omställning").
Steg 3: Koppla till anläggningen
Odefinierat systemtillstånd
Det föreligger risk för olyckstillbud om systemet befinner sig i ett odefinierat tillstånd och de
manuella omställningarna inte står på noll.
O
Var därför noga med att systemet befinner sig i ett definierat tillstånd vid start.
O
Ställ alla manuella omställningar på noll.
O
Kontrollera noga att ingen befinner sig inom riskområdet när tryckluft kopplas till.
1. Koppla till tryckluften.
2. Koppla till driftspänningen.
30 31 32
(HF03-LG och HF02-LG) finns
SE UPP
SE UPP
18
Manövrering av manuell omställning
Innan ventilstyrningarna tas i drift kan man kontrollera deras funktion och verkningssätt genom
att aktivera dem med den manuella omställningen i stället för med den elektriska signalen. När
man använder den manuella omställningen får det inte ligga någon elektrisk spänning på
ventilen.
Den manuella omställningen har 2, 3 eller 5 lägen. Varje spole aktiveras separat. När 2x3/2-
ventiler används kan båda spolarna aktiveras tillsammans.
Skador kan uppstå på den manuella omställningen genom felaktig användning
Den manuella omställningen skadas om den manövreras på felaktigt sätt eller med överdrivet
stor kraft.
O
Manövrera den manuella omställningen försiktigt och omsorgsfullt.
O
Följ nedanstående manövreringsbeskrivningar.
Den manuella omställningen finns i två varianter:
W
Den manuella omställningen med
W
Den manuella omställningen med
Gul manöverknapp
HF04, HF04-XF: Tryck in, vrid och spärra
1. Tryck ned manöverknappen från läge 0 och vrid den tills den är i önskat läge och spärras.
Ventilen kopplar om.
2. Vrid tillbaka manöverknappen från läget och släpp den.
Först när manöverknappen är tillbaka i läge 0, kopplar även ventilen om till läge 0.
HF03-LG, HF02-LG: Vrid och spärra
1. Vrid manöverknappen från läge 0 till önskat läge tills ett svagt klick hörs.
Ventilen kopplar om.
2. Vrid tillbaka manöverknappen till läge 0.
Först när manöverknappen är tillbaka i läge 0,
kopplar även ventilen om till läge 0.
Röd manöverknapp
HF04, HF04-XF: Touch-manövrering
1. Tryck manöverknappen nedåt.
Ventilen kopplar om.
2. Om du släpper upp manöverknappen, kopplar manöverknappen och ventilen tack vare
självåterställningen automatiskt om till läge 0.
HF03-LG, HF02-LG: Vrid
1. Vrid manöverknappen till önskat läge.
Ventilen kopplar om.
2. Om du släpper upp manöverknappen, kopplar manöverknappen och ventilen tack vare
självåterställningen automatiskt om till läge 0.
OBS!
gul manöverknapp har en spärrfunktion.
röd manöverknapp har självåterställning.
4
