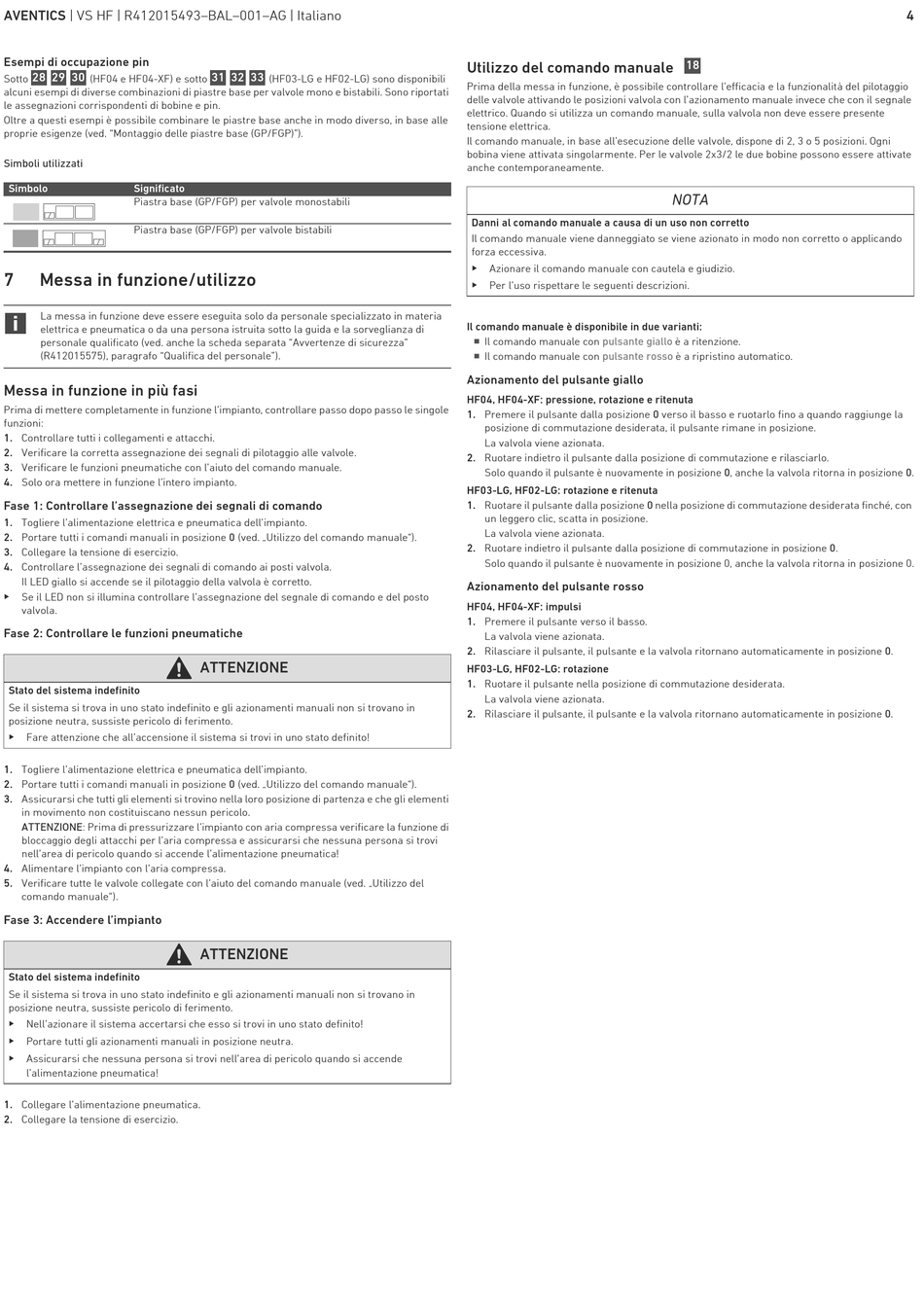

AVENTICS | VS HF | R412015493–BAL–001–AG | Italiano
Esempi di occupazione pin
28 29 30
Sotto (HF04 e HF04-XF) e sotto
alcuni esempi di diverse combinazioni di piastre base per valvole mono e bistabili. Sono riportati
le assegnazioni corrispondenti di bobine e pin.
Oltre a questi esempi è possibile combinare le piastre base anche in modo diverso, in base alle
proprie esigenze (ved. "Montaggio delle piastre base (GP/FGP)").
Simboli utilizzati
Simbolo Significato
Piastra base (GP/FGP) per valvole monostabili
Piastra base (GP/FGP) per valvole bistabili
7 Messa in funzione/utilizzo
La messa in funzione deve essere eseguita solo da personale specializzato in materia
elettrica e pneumatica o da una persona istruita sotto la guida e la sorveglianza di
personale qualificato (ved. anche la scheda separata "Avvertenze di sicurezza"
(R412015575), paragrafo "Qualifica del personale").
Messa in funzione in più fasi
Prima di mettere completamente in funzione l'impianto, controllare passo dopo passo le singole
funzioni:
1. Controllare tutti i collegamenti e attacchi.
2. Verificare la corretta assegnazione dei segnali di pilotaggio alle valvole.
3. Verificare le funzioni pneumatiche con l'aiuto del comando manuale.
4. Solo ora mettere in funzione l'intero impianto.
Fase 1: Controllare l'assegnazione dei segnali di comando
1. Togliere l'alimentazione elettrica e pneumatica dell'impianto.
2. Portare tutti i comandi manuali in posizione 0 (ved. „Utilizzo del comando manuale").
3. Collegare la tensione di esercizio.
4. Controllare l'assegnazione dei segnali di comando ai posti valvola.
Il LED giallo si accende se il pilotaggio della valvola è corretto.
O
Se il LED non si illumina controllare l'assegnazione del segnale di comando e del posto
valvola.
Fase 2: Controllare le funzioni pneumatiche
Stato del sistema indefinito
Se il sistema si trova in uno stato indefinito e gli azionamenti manuali non si trovano in
posizione neutra, sussiste pericolo di ferimento.
O
Fare attenzione che all'accensione il sistema si trovi in uno stato definito!
1. Togliere l'alimentazione elettrica e pneumatica dell'impianto.
2. Portare tutti i comandi manuali in posizione 0 (ved. „Utilizzo del comando manuale").
3. Assicurarsi che tutti gli elementi si trovino nella loro posizione di partenza e che gli elementi
in movimento non costituiscano nessun pericolo.
ATTENZIONE: Prima di pressurizzare l'impianto con aria compressa verificare la funzione di
bloccaggio degli attacchi per l'aria compressa e assicurarsi che nessuna persona si trovi
nell'area di pericolo quando si accende l'alimentazione pneumatica!
4. Alimentare l'impianto con l'aria compressa.
5. Verificare tutte le valvole collegate con l'aiuto del comando manuale (ved. „Utilizzo del
comando manuale").
Fase 3: Accendere l'impianto
Stato del sistema indefinito
Se il sistema si trova in uno stato indefinito e gli azionamenti manuali non si trovano in
posizione neutra, sussiste pericolo di ferimento.
O
Nell'azionare il sistema accertarsi che esso si trovi in uno stato definito!
O
Portare tutti gli azionamenti manuali in posizione neutra.
O
Assicurarsi che nessuna persona si trovi nell'area di pericolo quando si accende
l'alimentazione pneumatica!
1. Collegare l'alimentazione pneumatica.
2. Collegare la tensione di esercizio.
31 32 33
(HF03-LG e HF02-LG) sono disponibili
ATTENZIONE
ATTENZIONE
Utilizzo del comando manuale
Prima della messa in funzione, è possibile controllare l'efficacia e la funzionalità del pilotaggio
delle valvole attivando le posizioni valvola con l'azionamento manuale invece che con il segnale
elettrico. Quando si utilizza un comando manuale, sulla valvola non deve essere presente
tensione elettrica.
Il comando manuale, in base all'esecuzione delle valvole, dispone di 2, 3 o 5 posizioni. Ogni
bobina viene attivata singolarmente. Per le valvole 2x3/2 le due bobine possono essere attivate
anche contemporaneamente.
Danni al comando manuale a causa di un uso non corretto
Il comando manuale viene danneggiato se viene azionato in modo non corretto o applicando
forza eccessiva.
O
Azionare il comando manuale con cautela e giudizio.
O
Per l'uso rispettare le seguenti descrizioni.
Il comando manuale è disponibile in due varianti:
W
Il comando manuale con pulsante giallo
W
Il comando manuale con pulsante rosso
Azionamento del pulsante giallo
HF04, HF04-XF: pressione, rotazione e ritenuta
1. Premere il pulsante dalla posizione 0 verso il basso e ruotarlo fino a quando raggiunge la
posizione di commutazione desiderata, il pulsante rimane in posizione.
La valvola viene azionata.
2. Ruotare indietro il pulsante dalla posizione di commutazione e rilasciarlo.
Solo quando il pulsante è nuovamente in posizione 0, anche la valvola ritorna in posizione 0.
HF03-LG, HF02-LG: rotazione e ritenuta
1. Ruotare il pulsante dalla posizione 0 nella posizione di commutazione desiderata finché, con
un leggero clic, scatta in posizione.
La valvola viene azionata.
2. Ruotare indietro il pulsante dalla posizione di commutazione in posizione 0.
Solo quando il pulsante è nuovamente in posizione 0, anche la valvola ritorna in posizione 0.
Azionamento del pulsante rosso
HF04, HF04-XF: impulsi
1. Premere il pulsante verso il basso.
La valvola viene azionata.
2. Rilasciare il pulsante, il pulsante e la valvola ritornano automaticamente in posizione 0.
HF03-LG, HF02-LG: rotazione
1. Ruotare il pulsante nella posizione di commutazione desiderata.
La valvola viene azionata.
2. Rilasciare il pulsante, il pulsante e la valvola ritornano automaticamente in posizione 0.
18
NOTA
è a ritenzione.
è a ripristino automatico.
4
