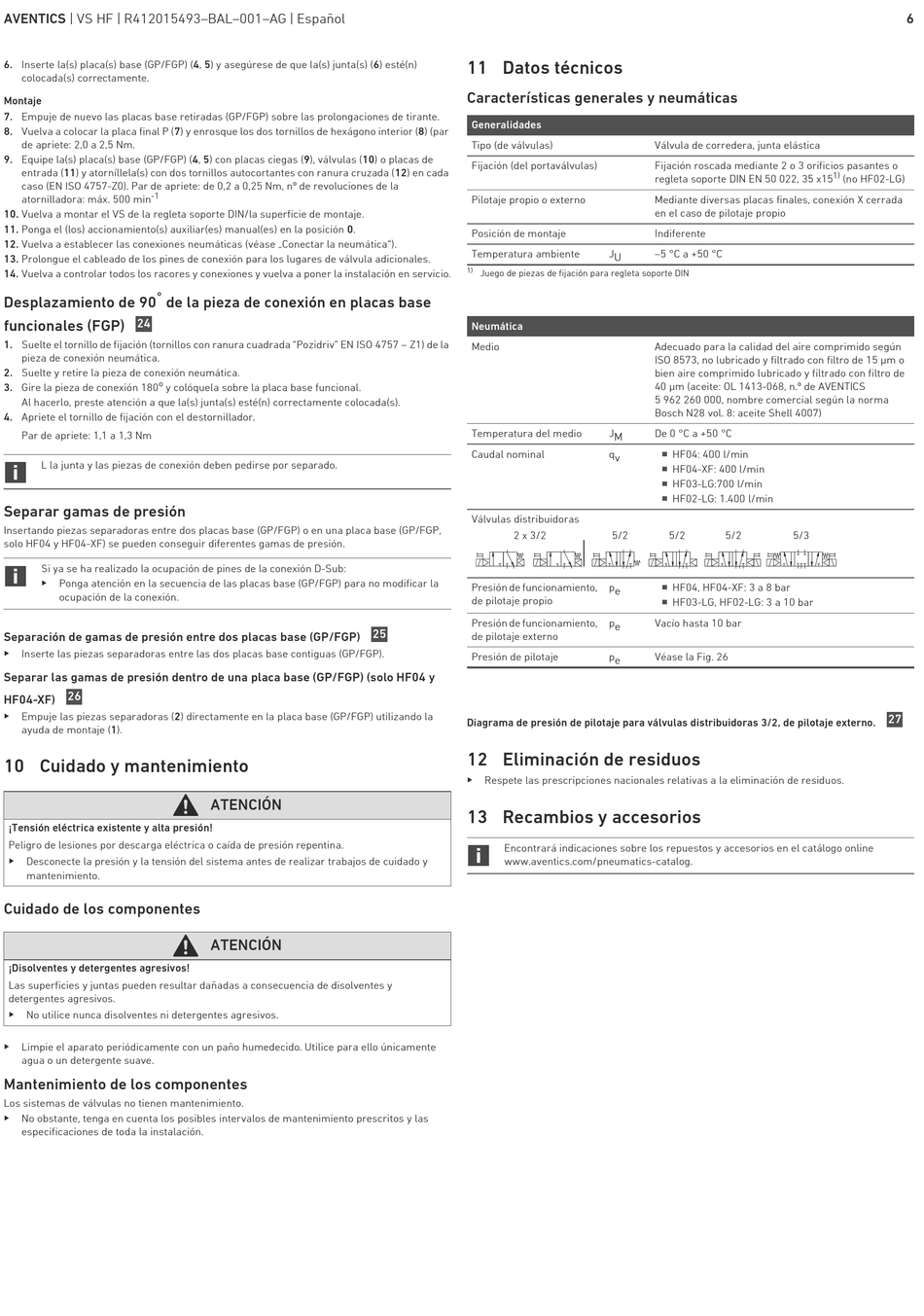

AVENTICS | VS HF | R412015493–BAL–001–AG | Español
6. Inserte la(s) placa(s) base (GP/FGP) (4, 5) y asegúrese de que la(s) junta(s) (6) esté(n)
colocada(s) correctamente.
Montaje
7. Empuje de nuevo las placas base retiradas (GP/FGP) sobre las prolongaciones de tirante.
8. Vuelva a colocar la placa final P (7) y enrosque los dos tornillos de hexágono interior (8) (par
de apriete: 2,0 a 2,5 Nm.
9. Equipe la(s) placa(s) base (GP/FGP) (4, 5) con placas ciegas (9), válvulas (10) o placas de
entrada (11) y atorníllela(s) con dos tornillos autocortantes con ranura cruzada (12) en cada
caso (EN ISO 4757-Z0). Par de apriete: de 0,2 a 0,25 Nm, nº de revoluciones de la
-1
atornilladora: máx. 500 min
10. Vuelva a montar el VS de la regleta soporte DIN/la superficie de montaje.
11. Ponga el (los) accionamiento(s) auxiliar(es) manual(es) en la posición 0.
12. Vuelva a establecer las conexiones neumáticas (véase „Conectar la neumática").
13. Prolongue el cableado de los pines de conexión para los lugares de válvula adicionales.
14. Vuelva a controlar todos los racores y conexiones y vuelva a poner la instalación en servicio.
°
Desplazamiento de 90 de la pieza de conexión en placas base
24
funcionales (FGP)
1. Suelte el tornillo de fijación (tornillos con ranura cuadrada "Pozidriv" EN ISO 4757 – Z1) de la
pieza de conexión neumática.
2. Suelte y retire la pieza de conexión neumática.
o
3. Gire la pieza de conexión 180 y colóquela sobre la placa base funcional.
Al hacerlo, preste atención a que la(s) junta(s) esté(n) correctamente colocada(s).
4. Apriete el tornillo de fijación con el destornillador.
Par de apriete: 1,1 a 1,3 Nm
L la junta y las piezas de conexión deben pedirse por separado.
Separar gamas de presión
Insertando piezas separadoras entre dos placas base (GP/FGP) o en una placa base (GP/FGP,
solo HF04 y HF04-XF) se pueden conseguir diferentes gamas de presión.
Si ya se ha realizado la ocupación de pines de la conexión D-Sub:
O
Ponga atención en la secuencia de las placas base (GP/FGP) para no modificar la
ocupación de la conexión.
Separación de gamas de presión entre dos placas base (GP/FGP)
O
Inserte las piezas separadoras entre las dos placas base contiguas (GP/FGP).
Separar las gamas de presión dentro de una placa base (GP/FGP) (solo HF04 y
26
HF04-XF)
O
Empuje las piezas separadoras (2) directamente en la placa base (GP/FGP) utilizando la
ayuda de montaje (1).
10 Cuidado y mantenimiento
¡Tensión eléctrica existente y alta presión!
Peligro de lesiones por descarga eléctrica o caída de presión repentina.
O
Desconecte la presión y la tensión del sistema antes de realizar trabajos de cuidado y
mantenimiento.
Cuidado de los componentes
¡Disolventes y detergentes agresivos!
Las superficies y juntas pueden resultar dañadas a consecuencia de disolventes y
detergentes agresivos.
O
No utilice nunca disolventes ni detergentes agresivos.
O
Limpie el aparato periódicamente con un paño humedecido. Utilice para ello únicamente
agua o un detergente suave.
Mantenimiento de los componentes
Los sistemas de válvulas no tienen mantenimiento.
O
No obstante, tenga en cuenta los posibles intervalos de mantenimiento prescritos y las
especificaciones de toda la instalación.
25
ATENCIÓN
ATENCIÓN
11 Datos técnicos
Características generales y neumáticas
Generalidades
Tipo (de válvulas)
Fijación (del portaválvulas)
Pilotaje propio o externo
Posición de montaje
Temperatura ambiente J U
1)
Juego de piezas de fijación para regleta soporte DIN
Neumática
Medio
Temperatura del medio J M
Caudal nominal q v
Válvulas distribuidoras
2 x 3/2 5/2
Presión de funcionamiento, p e
de pilotaje propio
Presión de funcionamiento, p e
de pilotaje externo
Presión de pilotaje p e
Diagrama de presión de pilotaje para válvulas distribuidoras 3/2, de pilotaje externo.
12 Eliminación de residuos
O
Respete las prescripciones nacionales relativas a la eliminación de residuos.
13 Recambios y accesorios
Encontrará indicaciones sobre los repuestos y accesorios en el catálogo online
www.aventics.com/pneumatics-catalog.
Válvula de corredera, junta elástica
Fijación roscada mediante 2 o 3 orificios pasantes o
regleta soporte DIN EN 50 022, 35 x15
Mediante diversas placas finales, conexión X cerrada
en el caso de pilotaje propio
Indiferente
–5 °C a +50 °C
Adecuado para la calidad del aire comprimido según
ISO 8573, no lubricado y filtrado con filtro de 15 μm o
bien aire comprimido lubricado y filtrado con filtro de
40 μm (aceite: OL 1413-068, n.º de AVENTICS
5 962 260 000, nombre comercial según la norma
Bosch N28 vol. 8: aceite Shell 4007)
De 0 °C a +50 °C
W
HF04: 400 l/min
W
HF04-XF: 400 l/min
W
HF03-LG:700 l/min
W
HF02-LG: 1.400 l/min
5/2 5/2 5/3
W
HF04, HF04-XF: 3 a 8 bar
W
HF03-LG, HF02-LG: 3 a 10 bar
Vacío hasta 10 bar
Véase la Fig. 26
6
1)
(no HF02-LG)
27
