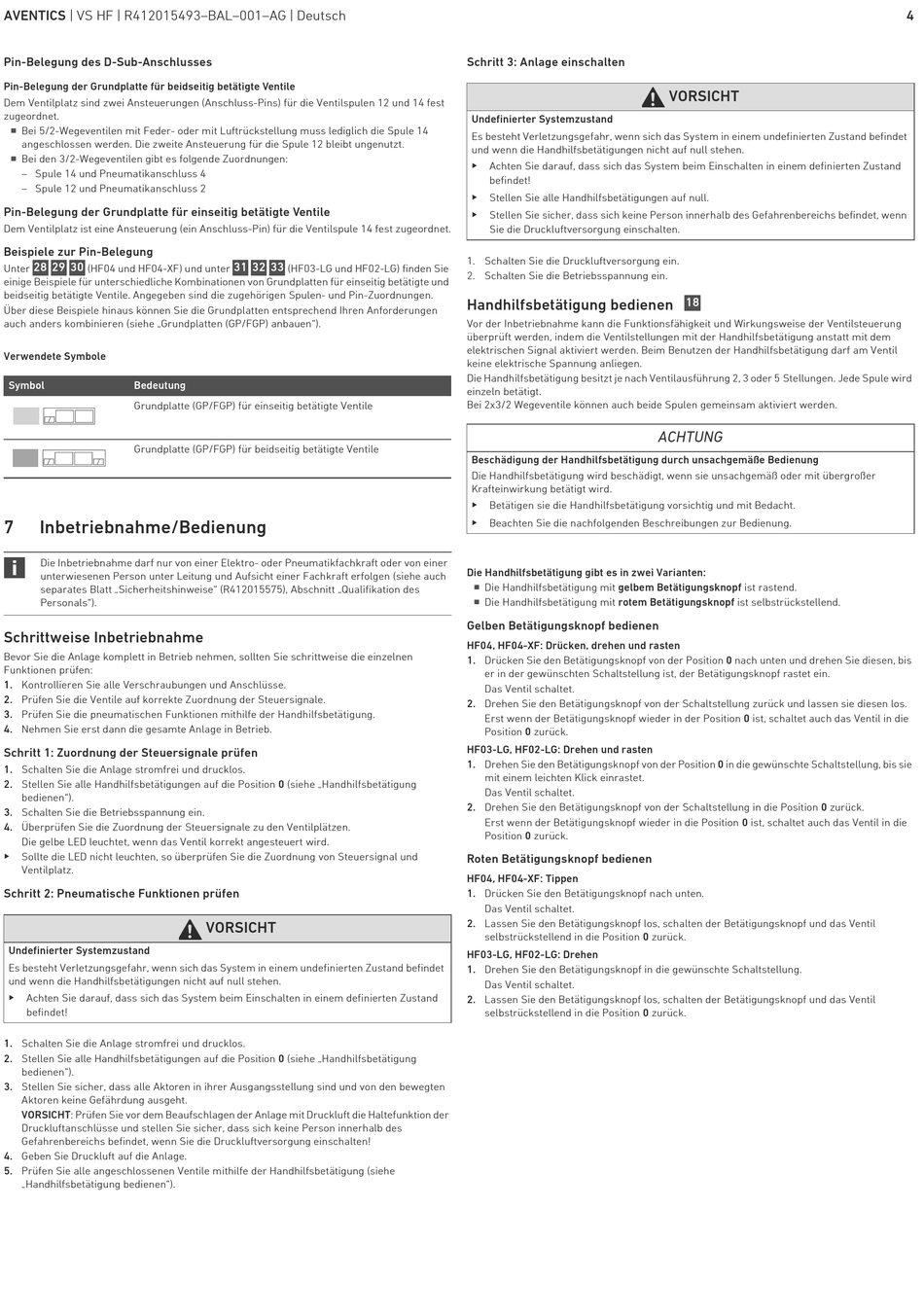

Pin-Belegung des D-Sub-Anschlusses
Pin-Belegung der Grundplatte für beidseitig betätigte Ventile
Dem Ventilplatz sind zwei Ansteuerungen (Anschluss-Pins) für die Ventilspulen 12 und 14 fest
zugeordnet.
W
Bei 5/2-Wegeventilen mit Feder- oder mit Luftrückstellung muss lediglich die Spule 14
angeschlossen werden. Die zweite Ansteuerung für die Spule 12 bleibt ungenutzt.
W
Bei den 3/2-Wegeventilen gibt es folgende Zuordnungen:
– Spule 14 und Pneumatikanschluss 4
– Spule 12 und Pneumatikanschluss 2
Pin-Belegung der Grundplatte für einseitig betätigte Ventile
Dem Ventilplatz ist eine Ansteuerung (ein Anschluss-Pin) für die Ventilspule 14 fest zugeordnet.
Beispiele zur Pin-Belegung
28 29 30
Unter (HF04 und HF04-XF) und unter
einige Beispiele für unterschiedliche Kombinationen von Grundplatten für einseitig betätigte und
beidseitig betätigte Ventile. Angegeben sind die zugehörigen Spulen- und Pin-Zuordnungen.
Über diese Beispiele hinaus können Sie die Grundplatten entsprechend Ihren Anforderungen
auch anders kombinieren (siehe „Grundplatten (GP/FGP) anbauen").
Verwendete Symbole
Symbol Bedeutung
Grundplatte (GP/FGP) für einseitig betätigte Ventile
Grundplatte (GP/FGP) für beidseitig betätigte Ventile
7 Inbetriebnahme/Bedienung
Die Inbetriebnahme darf nur von einer Elektro- oder Pneumatikfachkraft oder von einer
unterwiesenen Person unter Leitung und Aufsicht einer Fachkraft erfolgen (siehe auch
separates Blatt „Sicherheitshinweise" (R412015575), Abschnitt „Qualifikation des
Personals").
Schrittweise Inbetriebnahme
Bevor Sie die Anlage komplett in Betrieb nehmen, sollten Sie schrittweise die einzelnen
Funktionen prüfen:
1. Kontrollieren Sie alle Verschraubungen und Anschlüsse.
2. Prüfen Sie die Ventile auf korrekte Zuordnung der Steuersignale.
3. Prüfen Sie die pneumatischen Funktionen mithilfe der Handhilfsbetätigung.
4. Nehmen Sie erst dann die gesamte Anlage in Betrieb.
Schritt 1: Zuordnung der Steuersignale prüfen
1. Schalten Sie die Anlage stromfrei und drucklos.
2. Stellen Sie alle Handhilfsbetätigungen auf die Position 0 (siehe „Handhilfsbetätigung
bedienen").
3. Schalten Sie die Betriebsspannung ein.
4. Überprüfen Sie die Zuordnung der Steuersignale zu den Ventilplätzen.
Die gelbe LED leuchtet, wenn das Ventil korrekt angesteuert wird.
O
Sollte die LED nicht leuchten, so überprüfen Sie die Zuordnung von Steuersignal und
Ventilplatz.
Schritt 2: Pneumatische Funktionen prüfen
Undefinierter Systemzustand
Es besteht Verletzungsgefahr, wenn sich das System in einem undefinierten Zustand befindet
und wenn die Handhilfsbetätigungen nicht auf null stehen.
O
Achten Sie darauf, dass sich das System beim Einschalten in einem definierten Zustand
befindet!
1. Schalten Sie die Anlage stromfrei und drucklos.
2. Stellen Sie alle Handhilfsbetätigungen auf die Position 0 (siehe „Handhilfsbetätigung
bedienen").
3. Stellen Sie sicher, dass alle Aktoren in ihrer Ausgangsstellung sind und von den bewegten
Aktoren keine Gefährdung ausgeht.
VORSICHT: Prüfen Sie vor dem Beaufschlagen der Anlage mit Druckluft die Haltefunktion der
Druckluftanschlüsse und stellen Sie sicher, dass sich keine Person innerhalb des
Gefahrenbereichs befindet, wenn Sie die Druckluftversorgung einschalten!
4. Geben Sie Druckluft auf die Anlage.
5. Prüfen Sie alle angeschlossenen Ventile mithilfe der Handhilfsbetätigung (siehe
„Handhilfsbetätigung bedienen").
31 32 33
(HF03-LG und HF02-LG) finden Sie
VORSICHT
Schritt 3: Anlage einschalten
Undefinierter Systemzustand
Es besteht Verletzungsgefahr, wenn sich das System in einem undefinierten Zustand befindet
und wenn die Handhilfsbetätigungen nicht auf null stehen.
O
Achten Sie darauf, dass sich das System beim Einschalten in einem definierten Zustand
befindet!
O
Stellen Sie alle Handhilfsbetätigungen auf null.
O
Stellen Sie sicher, dass sich keine Person innerhalb des Gefahrenbereichs befindet, wenn
Sie die Druckluftversorgung einschalten.
1. Schalten Sie die Druckluftversorgung ein.
2. Schalten Sie die Betriebsspannung ein.
Handhilfsbetätigung bedienen
Vor der Inbetriebnahme kann die Funktionsfähigkeit und Wirkungsweise der Ventilsteuerung
überprüft werden, indem die Ventilstellungen mit der Handhilfsbetätigung anstatt mit dem
elektrischen Signal aktiviert werden. Beim Benutzen der Handhilfsbetätigung darf am Ventil
keine elektrische Spannung anliegen.
Die Handhilfsbetätigung besitzt je nach Ventilausführung 2, 3 oder 5 Stellungen. Jede Spule wird
einzeln betätigt.
Bei 2x3/2 Wegeventile können auch beide Spulen gemeinsam aktiviert werden.
Beschädigung der Handhilfsbetätigung durch unsachgemäße Bedienung
Die Handhilfsbetätigung wird beschädigt, wenn sie unsachgemäß oder mit übergroßer
Krafteinwirkung betätigt wird.
O
Betätigen sie die Handhilfsbetätigung vorsichtig und mit Bedacht.
O
Beachten Sie die nachfolgenden Beschreibungen zur Bedienung.
Die Handhilfsbetätigung gibt es in zwei Varianten:
W
Die Handhilfsbetätigung mit gelbem Betätigungsknopf ist rastend.
W
Die Handhilfsbetätigung mit rotem Betätigungsknopf ist selbstrückstellend.
Gelben Betätigungsknopf bedienen
HF04, HF04-XF: Drücken, drehen und rasten
1. Drücken Sie den Betätigungsknopf von der Position 0 nach unten und drehen Sie diesen, bis
er in der gewünschten Schaltstellung ist, der Betätigungsknopf rastet ein.
Das Ventil schaltet.
2. Drehen Sie den Betätigungsknopf von der Schaltstellung zurück und lassen sie diesen los.
Erst wenn der Betätigungsknopf wieder in der Position 0 ist, schaltet auch das Ventil in die
Position 0 zurück.
HF03-LG, HF02-LG: Drehen und rasten
1. Drehen Sie den Betätigungsknopf von der Position 0 in die gewünschte Schaltstellung, bis sie
mit einem leichten Klick einrastet.
Das Ventil schaltet.
2. Drehen Sie den Betätigungsknopf von der Schaltstellung in die Position 0 zurück.
Erst wenn der Betätigungsknopf wieder in die Position 0 ist, schaltet auch das Ventil in die
Position 0 zurück.
Roten Betätigungsknopf bedienen
HF04, HF04-XF: Tippen
1. Drücken Sie den Betätigungsknopf nach unten.
Das Ventil schaltet.
2. Lassen Sie den Betätigungsknopf los, schalten der Betätigungsknopf und das Ventil
selbstrückstellend in die Position 0 zurück.
HF03-LG, HF02-LG: Drehen
1. Drehen Sie den Betätigungsknopf in die gewünschte Schaltstellung.
Das Ventil schaltet.
2. Lassen Sie den Betätigungsknopf los, schalten der Betätigungsknopf und das Ventil
selbstrückstellend in die Position 0 zurück.
