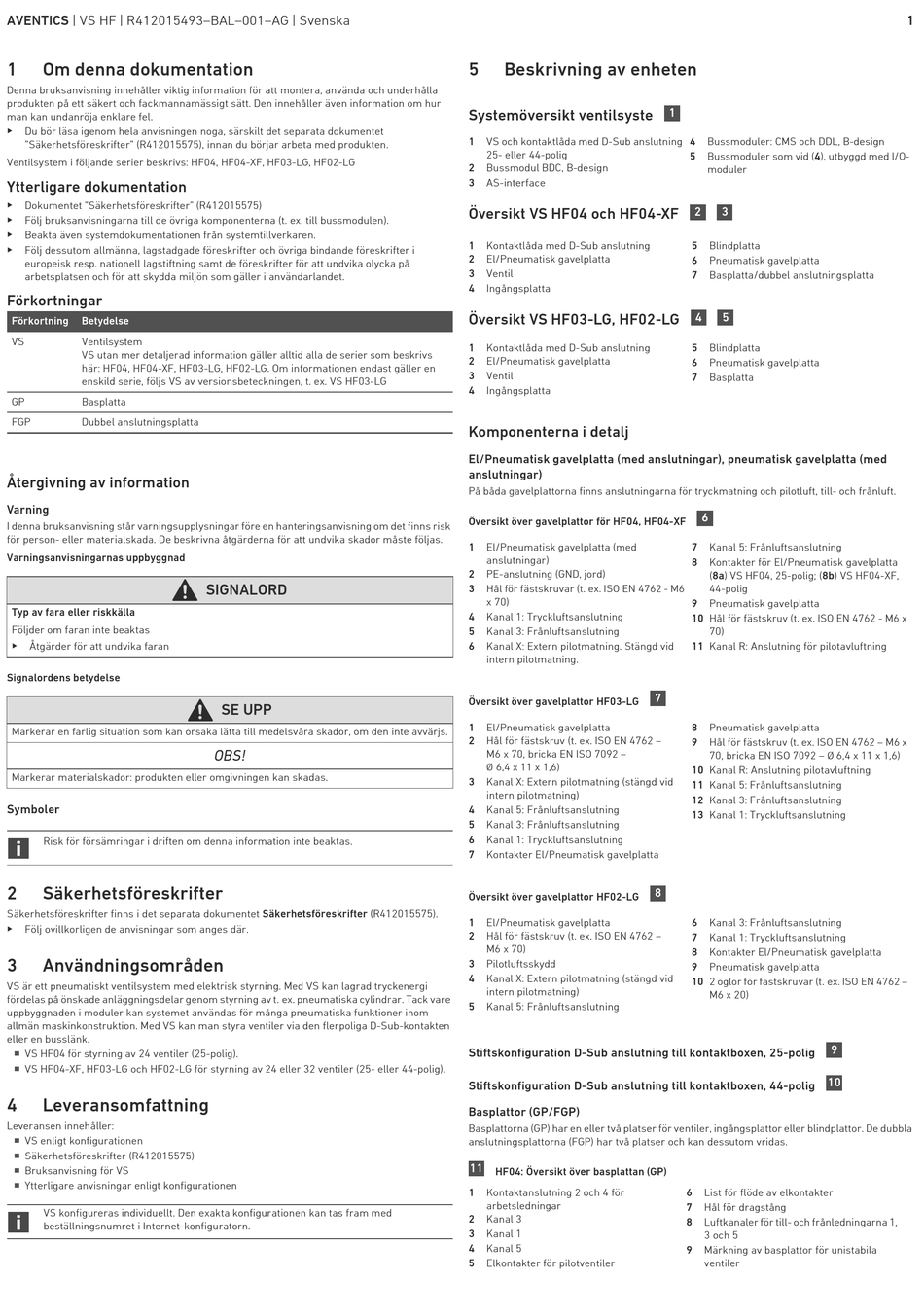

AVENTICS | VS HF | R412015493–BAL–001–AG | Svenska
1 Om denna dokumentation
Denna bruksanvisning innehåller viktig information för att montera, använda och underhålla
produkten på ett säkert och fackmannamässigt sätt. Den innehåller även information om hur
man kan undanröja enklare fel.
O
Du bör läsa igenom hela anvisningen noga, särskilt det separata dokumentet
"Säkerhetsföreskrifter" (R412015575), innan du börjar arbeta med produkten.
Ventilsystem i följande serier beskrivs: HF04, HF04-XF, HF03-LG, HF02-LG
Ytterligare dokumentation
O
Dokumentet "Säkerhetsföreskrifter" (R412015575)
O
Följ bruksanvisningarna till de övriga komponenterna (t. ex. till bussmodulen).
O
Beakta även systemdokumentationen från systemtillverkaren.
O
Följ dessutom allmänna, lagstadgade föreskrifter och övriga bindande föreskrifter i
europeisk resp. nationell lagstiftning samt de föreskrifter för att undvika olycka på
arbetsplatsen och för att skydda miljön som gäller i användarlandet.
Förkortningar
Förkortning Betydelse
VS Ventilsystem
VS utan mer detaljerad information gäller alltid alla de serier som beskrivs
här: HF04, HF04-XF, HF03-LG, HF02-LG. Om informationen endast gäller en
enskild serie, följs VS av versionsbeteckningen, t. ex. VS HF03-LG
GP Basplatta
FGP Dubbel anslutningsplatta
Återgivning av information
Varning
I denna bruksanvisning står varningsupplysningar före en hanteringsanvisning om det finns risk
för person- eller materialskada. De beskrivna åtgärderna för att undvika skador måste följas.
Varningsanvisningarnas uppbyggnad
Typ av fara eller riskkälla
Följder om faran inte beaktas
O
Åtgärder för att undvika faran
Signalordens betydelse
Markerar en farlig situation som kan orsaka lätta till medelsvåra skador, om den inte avvärjs.
Markerar materialskador: produkten eller omgivningen kan skadas.
Symboler
Risk för försämringar i driften om denna information inte beaktas.
2 Säkerhetsföreskrifter
Säkerhetsföreskrifter finns i det separata dokumentet Säkerhetsföreskrifter (R412015575).
O
Följ ovillkorligen de anvisningar som anges där.
3 Användningsområden
VS är ett pneumatiskt ventilsystem med elektrisk styrning. Med VS kan lagrad tryckenergi
fördelas på önskade anläggningsdelar genom styrning av t. ex. pneumatiska cylindrar. Tack vare
uppbyggnaden i moduler kan systemet användas för många pneumatiska funktioner inom
allmän maskinkonstruktion. Med VS kan man styra ventiler via den flerpoliga D-Sub-kontakten
eller en busslänk.
W
VS HF04 för styrning av 24 ventiler (25-polig).
W
VS HF04-XF, HF03-LG och HF02-LG för styrning av 24 eller 32 ventiler (25- eller 44-polig).
4 Leveransomfattning
Leveransen innehåller:
W
VS enligt konfigurationen
W
Säkerhetsföreskrifter (R412015575)
W
Bruksanvisning för VS
W
Ytterligare anvisningar enligt konfigurationen
VS konfigureras individuellt. Den exakta konfigurationen kan tas fram med
beställningsnumret i Internet-konfiguratorn.
SIGNALORD
SE UPP
OBS!
5 Beskrivning av enheten
Systemöversikt ventilsyste
1 VS och kontaktlåda med D-Sub anslutning
25- eller 44-polig
2 Bussmodul BDC, B-design
3 AS-interface
Översikt VS HF04 och HF04-XF
1 Kontaktlåda med D-Sub anslutning
2 El/Pneumatisk gavelplatta
3 Ventil
4 Ingångsplatta
Översikt VS HF03-LG, HF02-LG
1 Kontaktlåda med D-Sub anslutning
2 El/Pneumatisk gavelplatta
3 Ventil
4 Ingångsplatta
Komponenterna i detalj
El/Pneumatisk gavelplatta (med anslutningar), pneumatisk gavelplatta (med
anslutningar)
På båda gavelplattorna finns anslutningarna för tryckmatning och pilotluft, till- och frånluft.
Översikt över gavelplattor för HF04, HF04-XF
1 El/Pneumatisk gavelplatta (med
anslutningar)
2 PE-anslutning (GND, jord)
3 Hål för fästskruvar (t. ex. ISO EN 4762 - M6
x 70)
4 Kanal 1: Tryckluftsanslutning
5 Kanal 3: Frånluftsanslutning
6 Kanal X: Extern pilotmatning. Stängd vid
intern pilotmatning.
Översikt över gavelplattor HF03-LG
1 El/Pneumatisk gavelplatta
2 Hål för fästskruv (t. ex. ISO EN 4762 –
M6 x 70, bricka EN ISO 7092 –
Ø 6,4 x 11 x 1,6)
3 Kanal X: Extern pilotmatning (stängd vid
intern pilotmatning)
4 Kanal 5: Frånluftsanslutning
5 Kanal 3: Frånluftsanslutning
6 Kanal 1: Tryckluftsanslutning
7 Kontakter El/Pneumatisk gavelplatta
Översikt över gavelplattor HF02-LG
1 El/Pneumatisk gavelplatta
2 Hål för fästskruv (t. ex. ISO EN 4762 –
M6 x 70)
3 Pilotluftsskydd
4 Kanal X: Extern pilotmatning (stängd vid
intern pilotmatning)
5 Kanal 5: Frånluftsanslutning
Stiftskonfiguration D-Sub anslutning till kontaktboxen, 25-polig
Stiftskonfiguration D-Sub anslutning till kontaktboxen, 44-polig
Basplattor (GP/FGP)
Basplattorna (GP) har en eller två platser för ventiler, ingångsplattor eller blindplattor. De dubbla
anslutningsplattorna (FGP) har två platser och kan dessutom vridas.
11
HF04: Översikt över basplattan (GP)
1 Kontaktanslutning 2 och 4 för
arbetsledningar
2 Kanal 3
3 Kanal 1
4 Kanal 5
5 Elkontakter för pilotventiler
1
4 Bussmoduler: CMS och DDL, B-design
5 Bussmoduler som vid (4), utbyggd med I/O-
moduler
2 3
5 Blindplatta
6 Pneumatisk gavelplatta
7 Basplatta/dubbel anslutningsplatta
4 5
5 Blindplatta
6 Pneumatisk gavelplatta
7 Basplatta
6
7 Kanal 5: Frånluftsanslutning
8 Kontakter för El/Pneumatisk gavelplatta
(8a) VS HF04, 25-polig; (8b) VS HF04-XF,
44-polig
9 Pneumatisk gavelplatta
10 Hål för fästskruv (t. ex. ISO EN 4762 - M6 x
70)
11 Kanal R: Anslutning för pilotavluftning
7
8 Pneumatisk gavelplatta
9 Hål för fästskruv (t. ex. ISO EN 4762 – M6 x
70, bricka EN ISO 7092 – Ø 6,4 x 11 x 1,6)
10 Kanal R: Anslutning pilotavluftning
11 Kanal 5: Frånluftsanslutning
12 Kanal 3: Frånluftsanslutning
13 Kanal 1: Tryckluftsanslutning
8
6 Kanal 3: Frånluftsanslutning
7 Kanal 1: Tryckluftsanslutning
8 Kontakter El/Pneumatisk gavelplatta
9 Pneumatisk gavelplatta
10 2 öglor för fästskruvar (t. ex. ISO EN 4762 –
M6 x 20)
10
6 List för flöde av elkontakter
7 Hål för dragstång
8 Luftkanaler för till- och frånledningarna 1,
3 och 5
9 Märkning av basplattor för unistabila
ventiler
