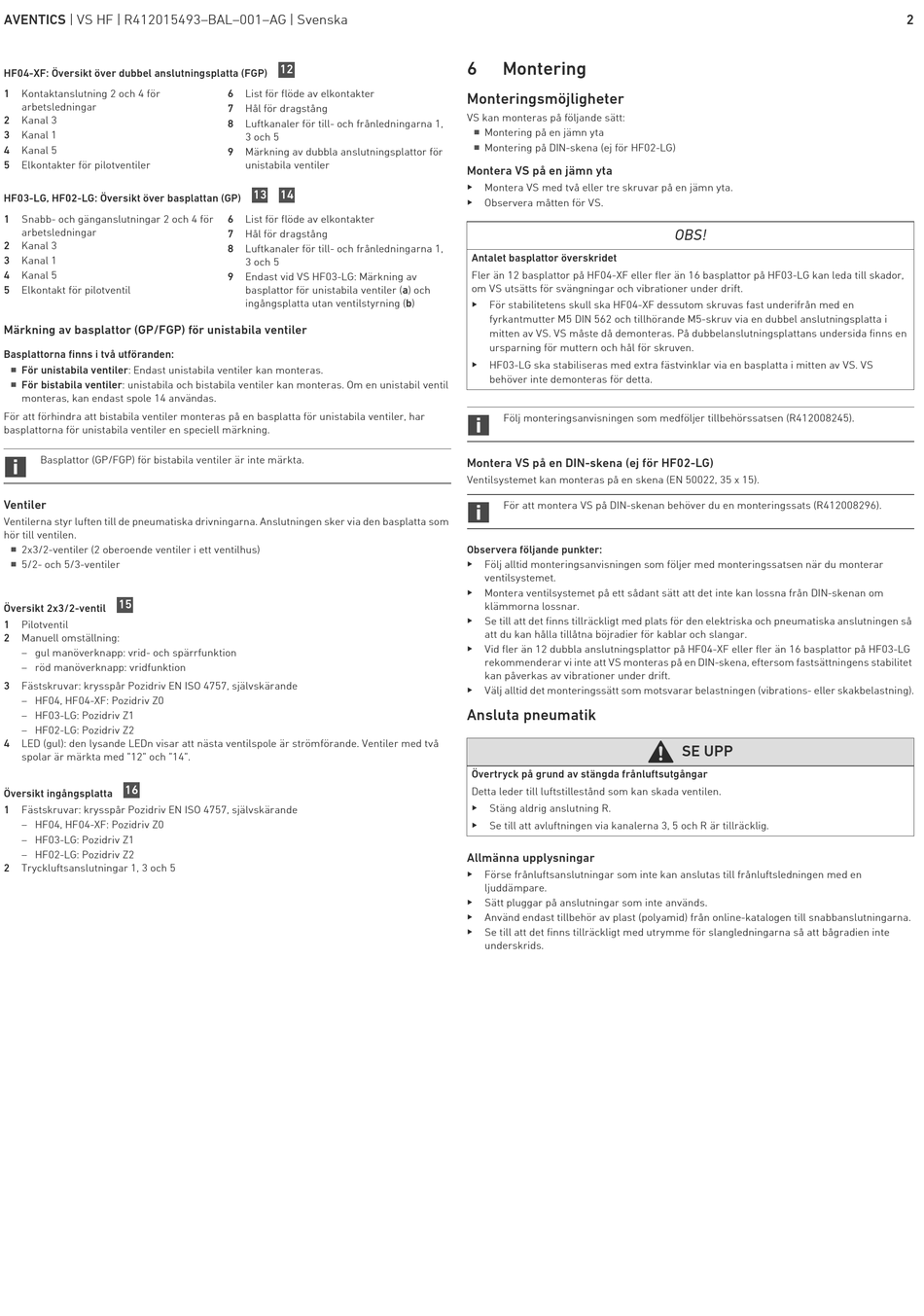

Aventics HF04 Betriebsanleitung Seite 88

AVENTICS | VS HF | R412015493–BAL–001–AG | Svenska
HF04-XF: Översikt över dubbel anslutningsplatta (FGP)
1 Kontaktanslutning 2 och 4 för
arbetsledningar
2 Kanal 3
3 Kanal 1
4 Kanal 5
5 Elkontakter för pilotventiler
HF03-LG, HF02-LG: Översikt över basplattan (GP)
1 Snabb- och gänganslutningar 2 och 4 för
arbetsledningar
2 Kanal 3
3 Kanal 1
4 Kanal 5
5 Elkontakt för pilotventil
Märkning av basplattor (GP/FGP) för unistabila ventiler
Basplattorna finns i två utföranden:
W
För unistabila ventiler: Endast unistabila ventiler kan monteras.
W
För bistabila ventiler: unistabila och bistabila ventiler kan monteras. Om en unistabil ventil
monteras, kan endast spole 14 användas.
För att förhindra att bistabila ventiler monteras på en basplatta för unistabila ventiler, har
basplattorna för unistabila ventiler en speciell märkning.
Basplattor (GP/FGP) för bistabila ventiler är inte märkta.
Ventiler
Ventilerna styr luften till de pneumatiska drivningarna. Anslutningen sker via den basplatta som
hör till ventilen.
W
2x3/2-ventiler (2 oberoende ventiler i ett ventilhus)
W
5/2- och 5/3-ventiler
15
Översikt 2x3/2-ventil
1 Pilotventil
2 Manuell omställning:
– gul manöverknapp: vrid- och spärrfunktion
– röd manöverknapp: vridfunktion
3 Fästskruvar: krysspår Pozidriv EN ISO 4757, självskärande
– HF04, HF04-XF: Pozidriv Z0
– HF03-LG: Pozidriv Z1
– HF02-LG: Pozidriv Z2
4 LED (gul): den lysande LEDn visar att nästa ventilspole är strömförande. Ventiler med två
spolar är märkta med "12" och "14".
16
Översikt ingångsplatta
1 Fästskruvar: krysspår Pozidriv EN ISO 4757, självskärande
– HF04, HF04-XF: Pozidriv Z0
– HF03-LG: Pozidriv Z1
– HF02-LG: Pozidriv Z2
2 Tryckluftsanslutningar 1, 3 och 5
12
6 List för flöde av elkontakter
7 Hål för dragstång
8 Luftkanaler för till- och frånledningarna 1,
3 och 5
9 Märkning av dubbla anslutningsplattor för
unistabila ventiler
13 14
6 List för flöde av elkontakter
7 Hål för dragstång
8 Luftkanaler för till- och frånledningarna 1,
3 och 5
9 Endast vid VS HF03-LG: Märkning av
basplattor för unistabila ventiler (a) och
ingångsplatta utan ventilstyrning (b)
6 Montering
Monteringsmöjligheter
VS kan monteras på följande sätt:
W
Montering på en jämn yta
W
Montering på DIN-skena (ej för HF02-LG)
Montera VS på en jämn yta
O
Montera VS med två eller tre skruvar på en jämn yta.
O
Observera måtten för VS.
Antalet basplattor överskridet
Fler än 12 basplattor på HF04-XF eller fler än 16 basplattor på HF03-LG kan leda till skador,
om VS utsätts för svängningar och vibrationer under drift.
O
För stabilitetens skull ska HF04-XF dessutom skruvas fast underifrån med en
fyrkantmutter M5 DIN 562 och tillhörande M5-skruv via en dubbel anslutningsplatta i
mitten av VS. VS måste då demonteras. På dubbelanslutningsplattans undersida finns en
ursparning för muttern och hål för skruven.
O
HF03-LG ska stabiliseras med extra fästvinklar via en basplatta i mitten av VS. VS
behöver inte demonteras för detta.
Följ monteringsanvisningen som medföljer tillbehörssatsen (R412008245).
Montera VS på en DIN-skena (ej för HF02-LG)
Ventilsystemet kan monteras på en skena (EN 50022, 35 x 15).
För att montera VS på DIN-skenan behöver du en monteringssats (R412008296).
Observera följande punkter:
O
Följ alltid monteringsanvisningen som följer med monteringssatsen när du monterar
ventilsystemet.
O
Montera ventilsystemet på ett sådant sätt att det inte kan lossna från DIN-skenan om
klämmorna lossnar.
O
Se till att det finns tillräckligt med plats för den elektriska och pneumatiska anslutningen så
att du kan hålla tillåtna böjradier för kablar och slangar.
O
Vid fler än 12 dubbla anslutningsplattor på HF04-XF eller fler än 16 basplattor på HF03-LG
rekommenderar vi inte att VS monteras på en DIN-skena, eftersom fastsättningens stabilitet
kan påverkas av vibrationer under drift.
O
Välj alltid det monteringssätt som motsvarar belastningen (vibrations- eller skakbelastning).
Ansluta pneumatik
Övertryck på grund av stängda frånluftsutgångar
Detta leder till luftstillestånd som kan skada ventilen.
O
Stäng aldrig anslutning R.
O
Se till att avluftningen via kanalerna 3, 5 och R är tillräcklig.
Allmänna upplysningar
O
Förse frånluftsanslutningar som inte kan anslutas till frånluftsledningen med en
ljuddämpare.
O
Sätt pluggar på anslutningar som inte används.
O
Använd endast tillbehör av plast (polyamid) från online-katalogen till snabbanslutningarna.
O
Se till att det finns tillräckligt med utrymme för slangledningarna så att bågradien inte
underskrids.
OBS!
SE UPP
2
