bord du socle (voir figure 2).
Note : Attention à ne pas endommager la carte électronique avec le
tournevis.

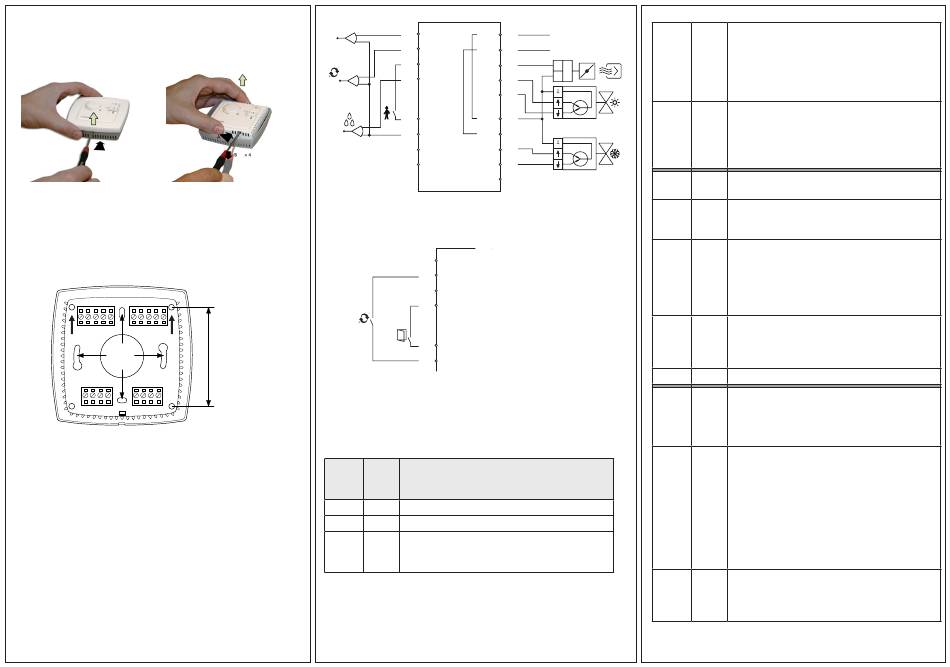

Figure 1 Figure 2
Le socle du régulateur est composé de plusieurs bornes de raccorde-
ment ainsi que de plusieurs trous de fixation (entraxe 60 mm). Visser
le socle au mur ou dans la boîte d'encastrement de sorte que les
flèches pointent vers le haut (voir figure 3) . Attention à ne pas serrer
les vis trop fort.
Pour le câblage apparent, utiliser les embouts perforables.
10 11 12 13 14 20 21 22 23 24
UP UP
60
30 31 32 33 40 41 42 43
Figure 3. Socle et emplacement des bornes de connexion
(dimensions en mm).
°C
°C
Figure 4. Connection diagram for RC-TO
68
Figure 5. Autres connexions possibles pour les bornes 31 (UI1)
et 33 (DI2/CI).
Voir le tableau 1 pour les raccordements. (RU) indique le réglage usine.
Tableau 1. Bornes de raccordement des E/S.
Borne Dési-
gna-
tion
10 G
11 G0
12 DO1
30 AI1 G 10
24 V AC
31 UI1 G0 11
32 DI1 DO1 12
G0
G
33 DI2/CI DO2 13
DO3 14
40 +C GDO 20
41 AGnd G0 21
42 - DO4 22
43 - DO5 23
- 24
30 AI1
31 UI1
32
DI1
33
DI2/CI
40 +C
41 AGnd
42 -
43 -
Fonction
Alimentation 24 V AC
0 V (Neutre)
Pour la ventilation forcée. Sortie 24 V AC, max
0,5 A. Un actionneur 24 V AC est connecté entre
les bornes 12 et 20 (GDO).
RC-TO
13 DO2 Pour l'actionneur 3 points, augmentation du
chauffage ou du refroidissement via l'inverseur.
Sortie 24 V AC, max 0,5 A. La borne du signal
de commande de l'ouverture de l'actionneur est
connectée à la borne 13. Le neutre commun de
l'actionneur est branché à la borne 20 (GDO).
14 DO3 Pour l'actionneur 3 points, baisse du chauffage
ou du refroidissement via l'inverseur. Sortie 24 V
AC, max 0,5 A. La borne du signal de commande
de la fermeture de l'actionneur est connectée à la
borne 14.
20 GDO Sortie 24 V AC commune à toutes les sorties digi-
tales (DO). Connectée en interne à la borne 10 (G).
21 G0 Sortie 0 V AC commune à toutes les sorties
digitales (DO). Connectée en interne à la borne
11 (G).
22 DO4 Pour augmenter le refroidissement avec un
actionneur 3 points. Sortie 24 V AC, max 0,5 A.
La borne du signal de commande de l'ouverture
de l'actionneur est connectée à la borne 22. Le
neutre commun de l'actionneur est branché à la
borne 20 (GDO).
23 DO5 Pour diminuer le refroidissement avec un action-
neur 3 points. Sortie 24 V AC, max 0,5 A. La
borne du signal de commande de la fermeture de
l'actionneur est connectée à la borne 23.
24 Aucune fonction
30 AI1 Entrée pour sonde externe de type PT1000. Plage
de mesure 0...50 °C. La sonde est branchée sur les
bornes 30 et 41 (AGnd).
Voir tableau 3 (SW7).
31 UI1 Commande pour passer du chauffage au refroi-
dissement dans les installations à deux tubes
(fonction change-over).
La sonde PT1000 est branchée sur les bornes 31
et 41 (AGnd). Plage de mesure : 0...100 °C.
Autre possibilité
Contact libre de potentiel. Un contact libre de
potentiel peut être connecté entre les bornes 31
et 41, AGnd.
32 DI1 Détecteur de présence. Contact libre de potentiel.
Le contact est fermé en cas de présence.
Voir également le paragraphe "Détection de pré-
sence" dans la section "Réglages" ci-après.
