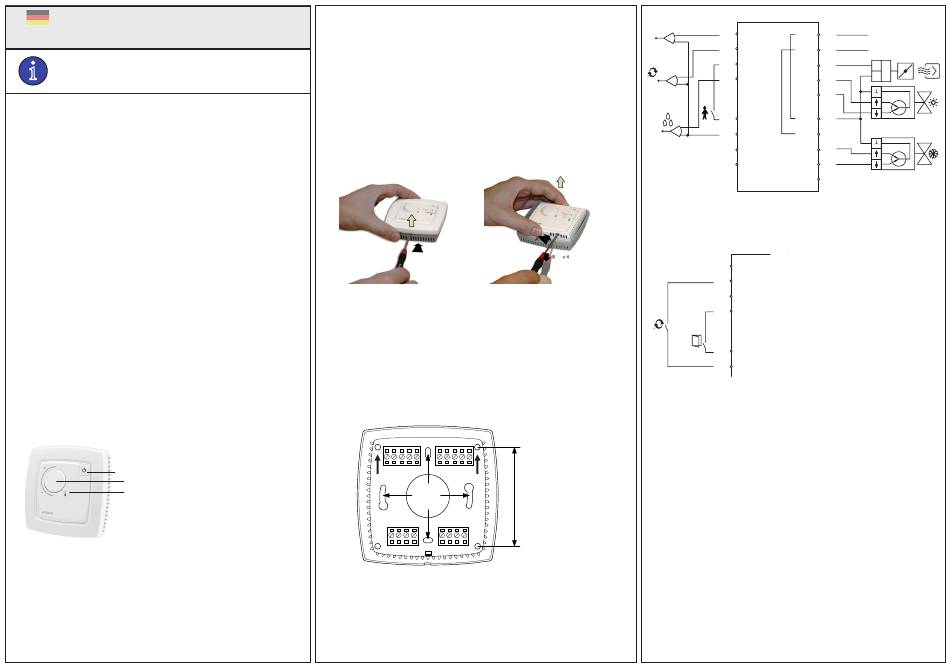

ANLEITUNG
REGIO RC-TO
i
Diese Anleitung vor Installation und Verdrahtung
des Produktes bitte durchlesen
Raumregler mit zwei Ausgängen für Ventile
mit Dreipunkt-Stellantrieben
Der RC-TO ist ein Raumregler aus der Regio Mini-Reihe, der für die
Heiz- und Kühlregelung in einem Zonenregelsystem geeignet ist. Der
Regler verfügt über 4 Digitalausgänge zur Regelung von zwei Ven-
tilen mit Dreipunkt-Stellantrieben. Die Montage erfolgt direkt an die
Wand oder an eine Anschlussdose. Der Regler hat keinen Kommuni-
kationsanschluss.
Technische Daten
Versorgungsspannung
18...30 V AC, 50...60 Hz
Leistungsaufnahme
2,5 VA
Umgebungstemperatur
0...50 °C
Umgebungsfeuchte
Max. 90 % rF
Lagerungstemperatur
-20...+70 °C
Eingebauter Temperaturfühler
NTC-Typ, Bereich 0...50 °C,
Genauigkeit +/- 0,5 °C bei 15...30 °C
Laufzeit,
Dreipunkt-Stellantriebe
120 s
Ein- und Ausgänge
Siehe Anschluss-Abbildungen
und Tabelle unten
Anschlussklemmen
Lift-Typ für Kabelquerschnitte bis
2,1 mm
2
Schutzart
IP20
Material, Gehäuse
Polykarbonat, PC
Gewicht
110 g
Maße
95 x 95 x 31 mm
Präsenztaste
Sollwert-Drehknopf
LED
Montage
Der Regler muss an einem Ort montiert werden, an dem eine für den
Raum repräsentative Temperatur herrscht. Eine geeigneter Ort dafür
wäre in ca. 1,6 m Höhe über dem Boden an einer Stelle mit ungehinderter
Luftzirkulation.
Lösen Sie den Rahmen, indem Sie den Verschlusshaken an der Untersei-
te des Gehäuses mit einem Schraubendreher eindrücken. Siehe Abb. 1.
Lösen Sie danach die Elektronik heraus, indem Sie den Schraubendre-
her in die viereckigen Aussparungen schieben und gegen die Kante des
Sockels drücken. Siehe Abb. 2.
Hinweis: Bitte vorsichtig sein, damit die Elektronik nicht vom Schrauben-
dreher beschädigt wird.
Abb.1
Abb. 2
Der Sockel mit Klemmen hat mehrere Befestigungsbohrungen. Wählen
Sie für die Montage die gewünschten Befestigungsbohrungen (siehe
Abb. 3) und befestigen Sie den Sockel so an der Wand oder auf der
Wanddose, dass die Pfeilmarkierungen nach oben gerichtet sind. Ziehen
Sie die Schrauben nicht zu fest an!
Bei aufputzmontierten Kabeln müssen Sie die geeigneten Löcher entspre-
chend der Markierungen am Sockel herausbrechen.
10 11 12 13 14
20 21 22 23 24
UP
UP
60
30 31 32 33
40 41 42 43
Abb. 3. Sockel mit Montagealternativen und Position der Klemmen
(Maße in mm).
RC-TO
°C
°C
Abb. 4. Anschlussplan für RC-TO
Abb. 5. Alternativer Anschluss für Klemme 31, UI1 und Klemme 33, DI2/CI
68
30
AI1
G
10
24 V AC
31
UI1
G0
11
32
DI1
DO1
12
G0
G
33
DI2/CI
DO2
13
DO3
14
40
+C
GDO
20
41
AGnd
G0
21
42
-
DO4
22
43
-
DO5
23
-
24
30
AI1
31
UI1
32
DI1
33
DI2/CI
40
+C
41
AGnd
42
-
43
-
