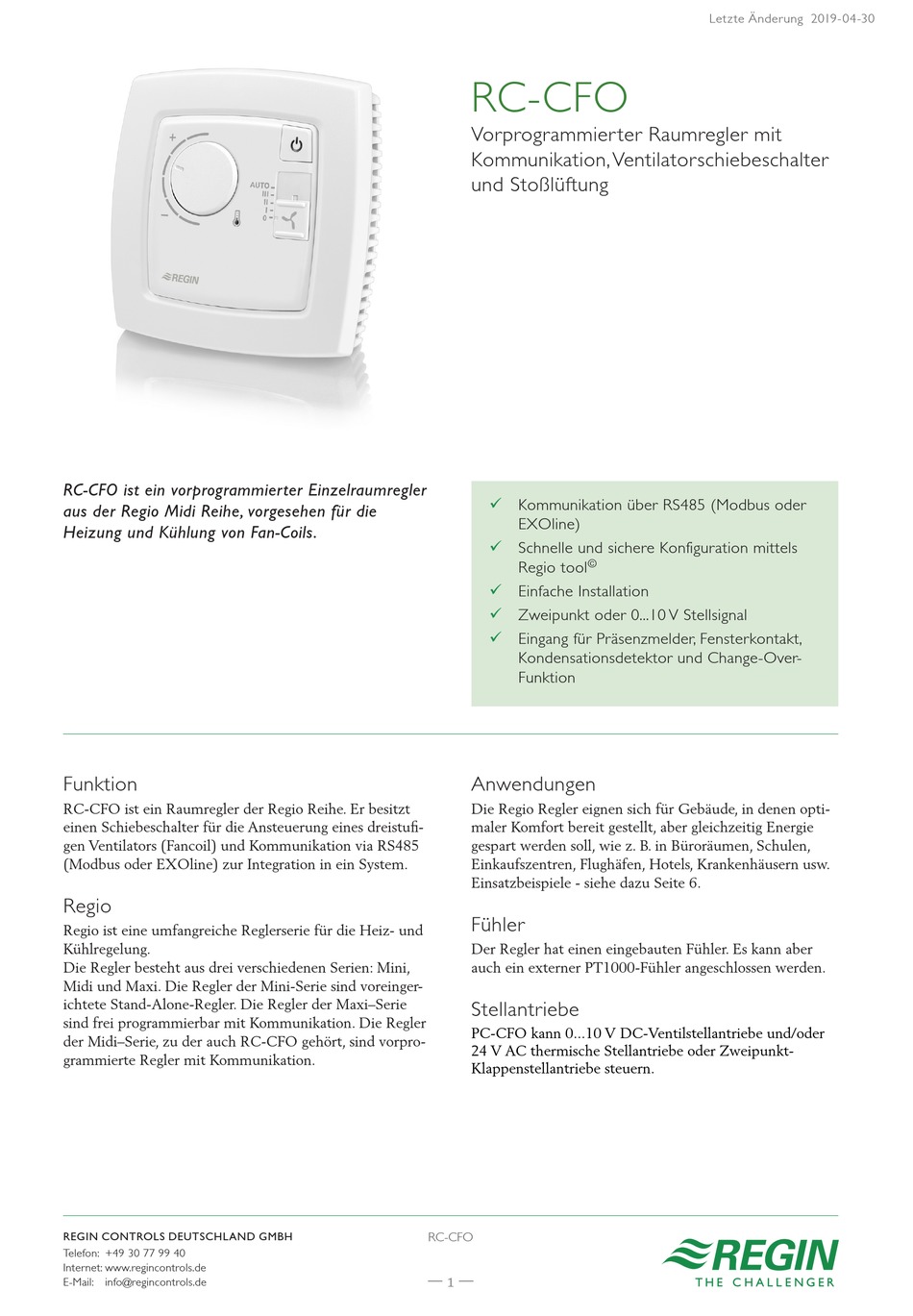

RC-CFO ist ein vorprogrammierter Einzelraumregler
aus der Regio Midi Reihe, vorgesehen für die
Heizung und Kühlung von Fan-Coils.
Funktion
RC-CFO ist ein Raumregler der Regio Reihe. Er besitzt
einen Schiebeschalter für die Ansteuerung eines dreistufi-
gen Ventilators (Fancoil) und Kommunikation via RS485
(Modbus oder EXOline) zur Integration in ein System.
Regio
Regio ist eine umfangreiche Reglerserie für die Heiz- und
Kühlregelung.
Die Regler besteht aus drei verschiedenen Serien: Mini,
Midi und Maxi. Die Regler der Mini-Serie sind voreinger-
ichtete Stand-Alone-Regler. Die Regler der Maxi–Serie
sind frei programmierbar mit Kommunikation. Die Regler
der Midi–Serie, zu der auch RC-CFO gehört, sind vorpro-
grammierte Regler mit Kommunikation.
REGIN CONTROLS DEUTSCHLAND GMBH
Telefon: +49 30 77 99 40
Internet: www.regincontrols.de
E-Mail: info@regincontrols.de

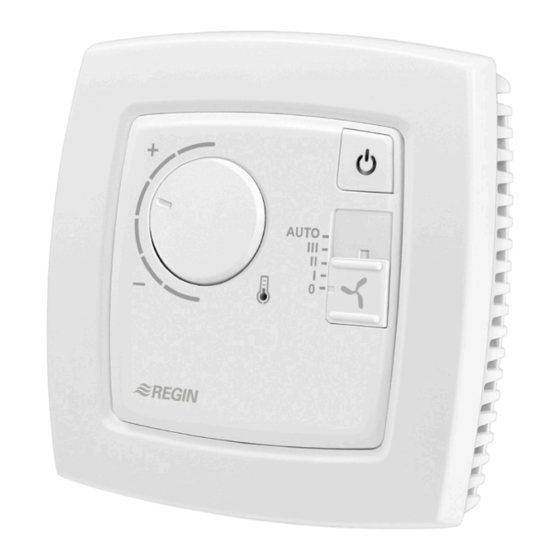

RC-CFO
Vorprogrammier ter Raumregler mit
Kommunikation, Ventilatorschiebeschalter
und Stoßlüftung
9
Kommunikation über RS485 (Modbus oder
EXOline)
9
Schnelle und sichere Konfiguration mittels
Regio tool
©
9
Einfache Installation
9
Zweipunkt oder 0...10 V Stellsignal
9
Eingang für Präsenzmelder, Fensterkontakt,
Kondensationsdetektor und Change-Over-
Funktion
Anwendungen
Die Regio Regler eignen sich für Gebäude, in denen opti-
maler Komfort bereit gestellt, aber gleichzeitig Energie
gespart werden soll, wie z. B. in Büroräumen, Schulen,
Einkaufszentren, Flughäfen, Hotels, Krankenhäusern usw.
Einsatzbeispiele - siehe dazu Seite 6.
Fühler
Der Regler hat einen eingebauten Fühler. Es kann aber
auch ein externer PT1000-Fühler angeschlossen werden.
Stellantriebe
PC-CFO kann 0...10 V DC-Ventilstellantriebe und/oder
24 V AC thermische Stellantriebe oder Zweipunkt-
Klappenstellantriebe steuern.
RC-CFO
— 1 —
Letzte Änderung 2019-04-30
