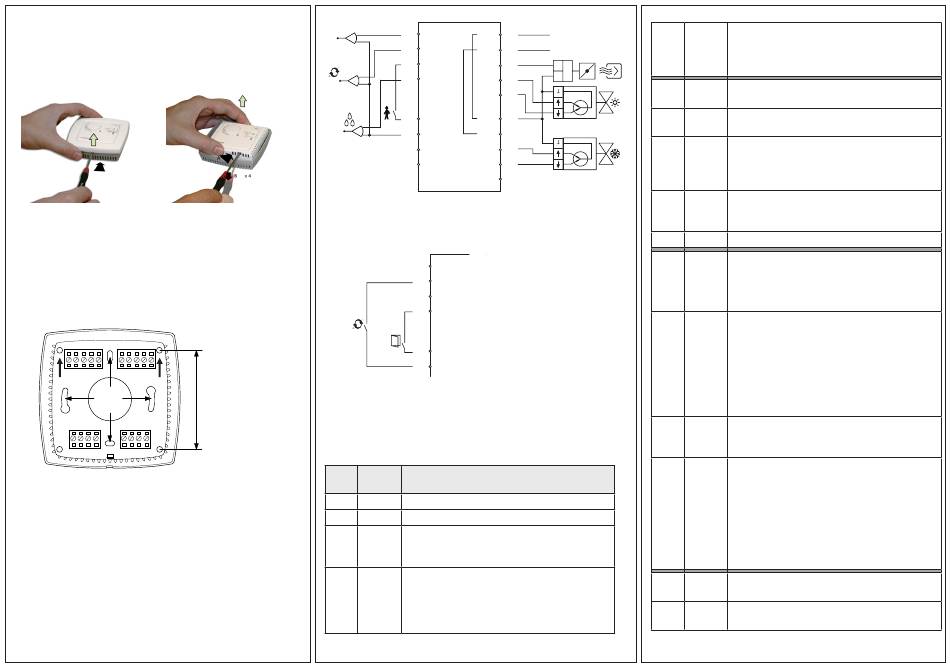

Plocka därefter ur elektronikkassetten med hjälp av de fyra demonte-
ringshålen genom att bända mejseln mot kanten på bottenplattan. Se
figur 2. OBS! Var försiktig så att du inte kommer åt elektroniken när
du sticker in mejseln i demonteringshålen.
Figur 1
Figur 2
Bottenplattan med anslutningskontakter har ett antal hålbilder. Välj
passande hålbild (se figur 3) och skruva fast bottenplattan på vägg
eller eldosa, så att pilarna i bottenplattan pekar upp. Dra inte skru-
varna för hårt!
För utanpåliggande kablage anpassas bottenplattan enligt brottanvis-
ningar i plasten.
10 11 12 13 14
20 21 22 23 24
UP
UP
60
30 31 32 33
40 41 42 43
Figur 3. Bottenplatta med monteringsalternativ och plintarnas
placering (mått i mm)
°C
°C
Figur 4. Inkopplingsschema för RC-TO
Figur 5. Alternativ inkoppling för plint 31, UI1, och plint 33, DI2/CI
68
Följ tabell 1 nedan för inställning. (FI) i texten innebär fabriksinställt värde.
Tabell 1. I/O anslutningsplintar
Plint
Beteck-
ning
10
G
11
G0
12
DO1
13
DO2
30
AI1
G
10
24 V AC
31
UI1
G0
11
32
DI1
DO1
12
G0
G
33
DI2/CI
DO2
13
DO3
14
40
+C
GDO
20
41
AGnd
G0
21
42
-
DO4
22
43
-
DO5
23
-
24
30
AI1
31
UI1
32
DI1
33
DI2/CI
40
+C
41
AGnd
42
-
43
-
Funktion
Matningsspänning 24 V AC
Matningsspänning 0 V
För forcerad ventilation. 24 V AC-utgång, max 0,5
A. 24 V AC ställdon ansluts mellan plint 12 och
plint 20, GDO.
För trepunktsställdon, värme öka eller kyla öka
via change-over. 24 V AC-utgång, max 0,5 A.
Ställdonets plint för öppnasignal ansluts till plint
13. Gemensam pol på ställdonet ansluts till plint
20, GDO.
RC-TO
14
DO3
För trepunktsställdon, värme minska eller kyla
minska via change-over. 24 V AC-utgång, max
0,5 A. Ställdonets plint för stängsignal ansluts till
plint 14.
20
GDO
24 V AC ut gemensam för DO. Internt förbunden
med plint 10, G.
21
G0
0 V gemensam för DO. Internt förbunden med
plint 11, G0.
22
DO4
För trepunktsställdon kyla öka. 24 V AC-utgång,
max 0,5 A. Ställdonets plint för öppnasignal
ansluts till plint 22. Gemensam pol på ställdonet
ansluts till plint 20, GDO.
23
DO5
För trepunktsställdon kyla minska. 24 V AC-
utgång, max 0,5 A. Ställdonets plint för
stängsignal ansluts till plint 23.
24
Ingen funktion
30
AI1
För extern rumsgivare, PT1000. Mätområde
0...50°C. Givaren ansluts mellan plint 30 och 41,
AGnd.
Se tabell 3, SW7.
31
UI1
För växling mellan värme och kyla i tvårörsystem
(Change-over).
PT1000-givare ansluts mellan plint 31 och 41,
AGnd. Mätområde: 0...100°C.
alternativt
För potentialfri kontakt. Potentialfri kontakt ansluts
mellan plint 31 och 41, AGnd.
32
DI1
Närvarodetektor. Potentialfri kontakt. Sluten kon-
takt motsvarar närvaro.
Se även avsnitt Närvarodetektor nedan.
33
DI2/CI
Regins kondensvakt, KG-A/1 (FI). Givaren an-
sluts mellan plint 33 och 41, AGnd.
alternativt
Fönsterkontakt (DI)
Potentialfri kontakt ansluts mellan plint 33 och 40,
+C. Sluten kontakt indikerar stängt fönster.
Se tabell 3, SW4.
40
+C
24 V DC ut gemensam för DI och UI (vid digital
funktion)
41
AGnd
Analog jord, referens för AI och UI (vid analog och
digital funktion)
4
