Regin RCF-230CTD-EC Bedienungsanleitung

Der RCF-230CTD-EC ist ein Regler für die Heiz- und/
oder Kühlregelung in einem Raum. Er ist für die
Steuerung von thermischen oder 3-Punkt-Stellantrie-
ben vorgesehen und verfügt darüber hinaus über eine
Funktion für die Steuerung von Ventilatoren für 0...10 V.
Der Regler benötigt eine Versorgungsspannung von 230 V
AC. Die Triac-Ausgänge sind für 230 V AC Stellantriebe
bei Heiz- und/oder Kühlanwendungen geeignet.
Der RCF-230CTD-EC kann über die Kommunikations-
schnittstelle RS485 (Modbus, BACnet oder EXOline) in
ein System integriert werden. Der Regler kann mit Hilfe
der Software Regio tool konfiguriert werden, die auf der
Regin Website (www.regincontrols.com) kostenlos zum
Download zur Verfügung steht.
Anwendungen
Der Regler eignet sich hervorragend für Gebäude, in
denen es einerseits auf einen optimalen Komfort aber
andererseits auch auf einen niedrigen Energieverbrauch
ankommt, wie z. B. Büros, Schulen, Einkaufszentren,
Flughäfen, Hotels und Krankenhäuser.
Einfache Installation
Der modulare Aufbau mit separatem Sockel für
den Kabelanschluss macht die Installation und
Inbetriebnahme denkbar einfach. Der Sockel kann vor
dem Anschließen der Kabel direkt an der Wand oder auf
einer Unterputzdose angebracht werden.
Regelungsfunktion
Der Regler steuert die Heizung und/oder Kühlung eines
Raumes. Die Regelparameter, wie z. B. P-Band und I-Zeit,
können direkt über das Display oder mit Hilfe von Regio
tool© eingegeben werden. Der Sollwert kann mit Hilfe
der Tasten ERHÖHEN ( ) und SENKEN ( ) auf der
Vorderseite eingestellt werden.
Weitere Informationen dazu befinden sich im Abschnitt
„Display und Bedienung" auf Seite 3.
Integrierter oder externer Fühler
Der Regler verfügt über einen eingebauten Fühler.
Regin Controls Deutschland GmbH
Telefon: +49 30 77 99 40
Internet: www.regincontrols.de
E-Mail: info@regincontrols.de

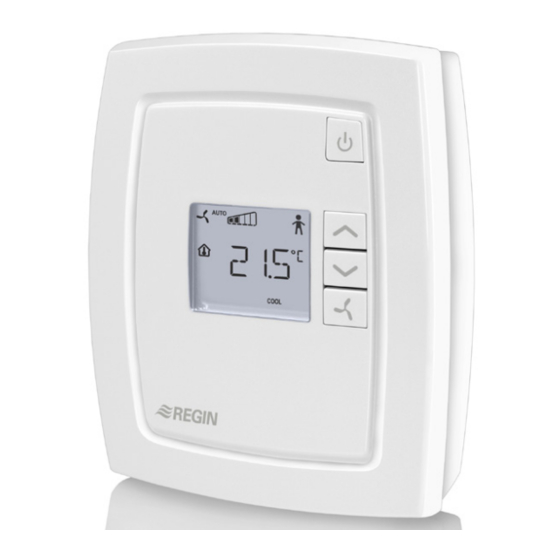

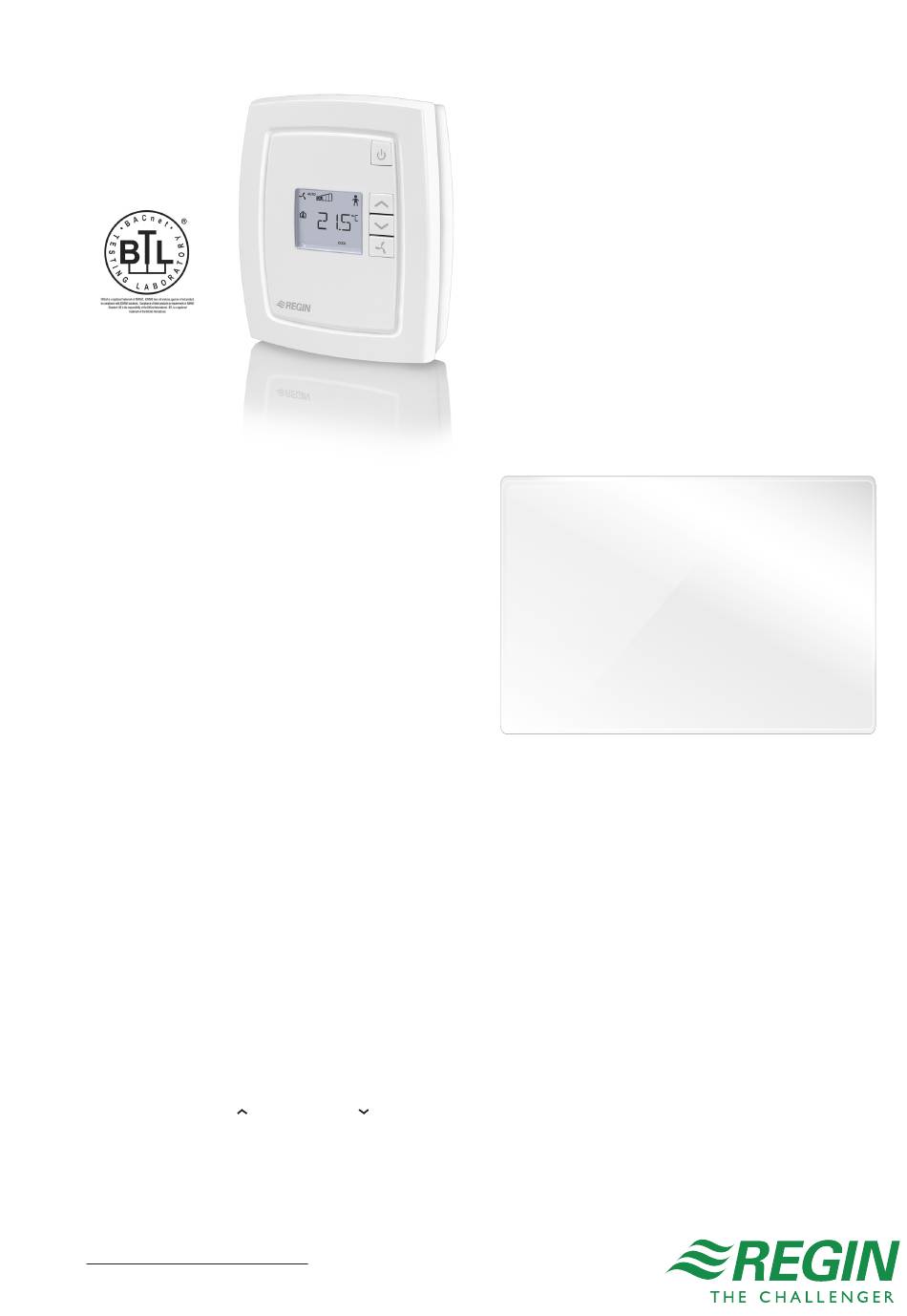

RCF-230CTD-EC
RCF-230CTD-EC
Raumregler mit Kommunikationsfunktion für
Fan-Coils mit Ausgängen für zwei thermische
Stellantriebe oder einen 3-Punkt-Stellantrieb.
Regelungsfunktion für einen 0...10 V-Ventilator.
Der RCF-230CTD-EC ist ein Raumregler für die Heiz-
und/oder Kühlregelung bei 2- oder 4-Rohr-Systemen.
Sollwert und Ventilatorstufe werden mit Hilfe der Tasten
am Regler eingestellt. Mit dem RCF-230CTD-EC ist eine
Kommunikation über Modbus, BACnet oder EXOline
möglich.
Die wichtigsten Fakten zum RCF-230CTD-EC
• Versorgungsspannung 230 V AC
• Ausgang für EC-Lüfter (0...10 V DC)
• Eingang für Präsenzmelder oder Fensterkontakt
• Regelfunktion für elektrischen Erhitzer
• Eingang für automatisches Umschalten
(Change-Over) Kühlen/Heizen
• BTL-zugelassene Software-Version
1.2-1-00 (BACnet stack 3.0.4)
Es kann aber auch ein externer PT1000-Fühler
angeschlossen werden.
Steuerung thermischer Stellantriebe
Diese Funktion ist bei Lieferung aktiviert. Bei
thermischen Stellantrieben steuert der Regler den
Ausgang zeitproportional an, wodurch ein stetiges
Stellsignal für das zu öffnende Ventil erzeugt wird.
Geeignete Stellantriebe hierfür sind beispielsweise der
RTAM-230 oder RTAOM-230 mit jeweils passendem
Ventil. Mit thermischen Stellantrieben kann der Regler
das Heizen und Kühlen nacheinander mit je einem
Stellantrieb für Heizen und Kühlen steuern.
Steuerung von 3-Punkt-Stellantrieben
Diese Funktion kann statt der oben beschriebenen Werk-
seinstellungen auch direkt im Display oder mit Hilfe von
Regio tool konfiguriert werden. Bei Verwendung eines
3-Punkt-Stellantriebs wird dieser vom RCF-230CTD-EC
mit einem auf/zu Signal angesteuert, um dadurch die
Position des Ventils stufenlos an den Wärme-/Kühlbedarf
anpassen zu können. Um eine korrekte Funktion
zu gewährleisten, muss die richtige Motorlaufzeit
des Stellantriebs in den Regler eingetragen werden
(Werkseinstellung = 120 s). Ein 3-Punkt-Stellantrieb
kann nur für 2-Rohr-Systeme oder zur Steuerung von nur
einem Heiz- oder Kühlventil verwendet werden.
Revision
05 2019
