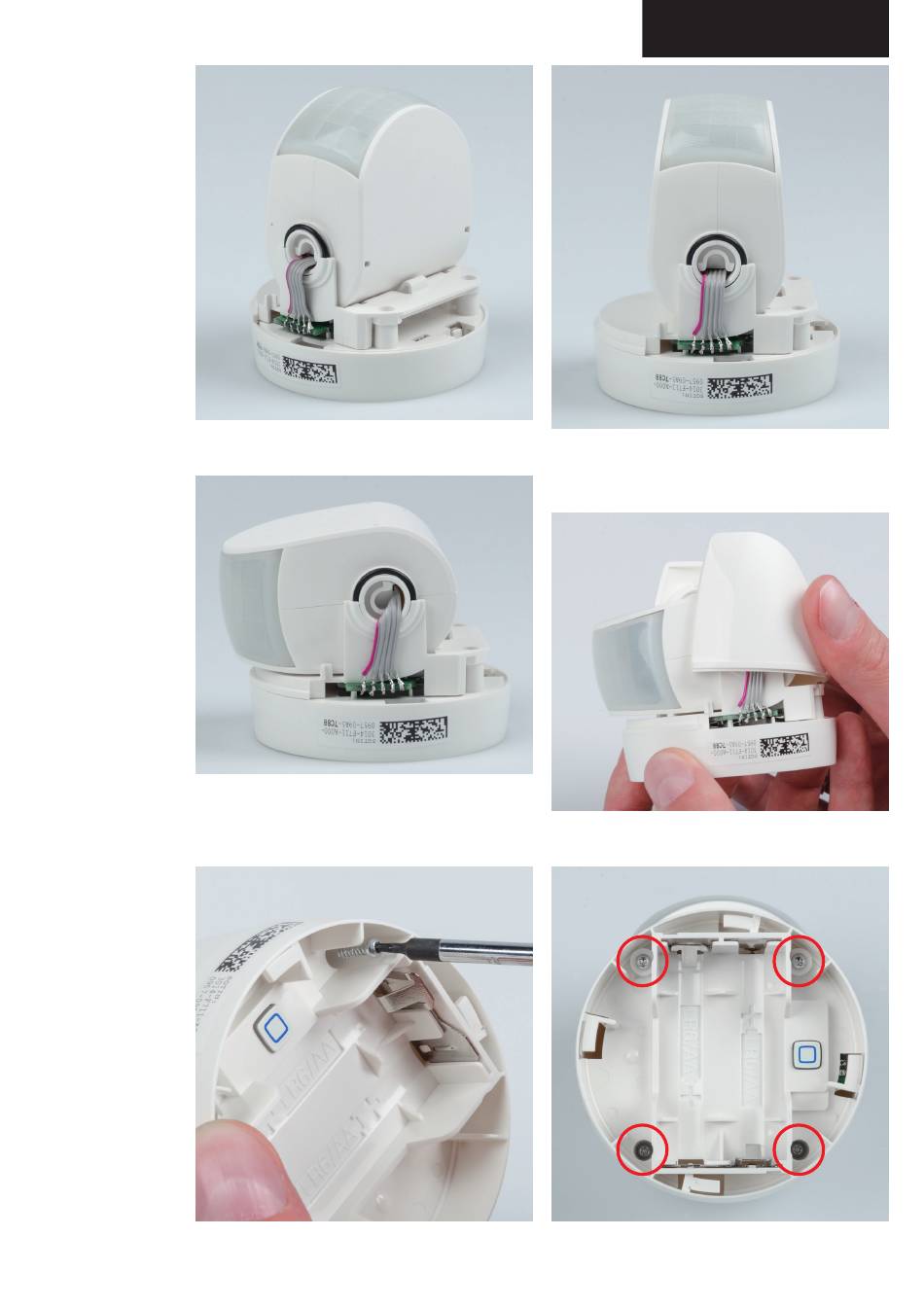

Bild 27: Dem Aufsetzen des Sensorkopfes ...
Bild 29: Nach dem Prüfen der freien Beweglichkeit bis zum waage-
rechten Aufliegen des Sensorkopfes werden die Lötstellen zum
Knickschutz mit Heißkleber versehen. Dabei darf der Heißkleber
nicht über den Rand der Platine überstehen
Bild 31: Die gesamte Einheit wird mit vier Schrauben verschraubt ...
Bau- und Bedienungsanleitung 9
Bild 28: ... folgt das Anlöten des Flachbandkabels an der Taster-
platine. Danach sollte man die Lötstellen genau auf Kurzschlüsse
untersuchen.
Bild 30: So erfolgt das Aufsetzen der Abdeckung.
Bild 32: ... deren Lage hier markiert ist.
www.elv.de
