- Seite 1 FS20 Radar-Bewegungsmelder FS20 RBM Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/600 888 • Telefax 0491/6008-244...
- Seite 2 Sie die Bedienungsanleitung für späteres Nachlesen auf. Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. ELV - www.elv.com - Art.-Nr. 76543 2. Ausgabe Deutsch, März 2009 Dokumentation © 2008 eQ-3 Ltd. Hongkong Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Hinweise zur Platzierung ............6 2.2. Inbetriebnahme .................7 2.3. Schnell-Inbetriebnahme mit Werkseinstellung ......8 2.4. Tastenfunktionen ...............8 DaS FS20-aDRESS-SySTEm ..........9 EINORDNUNG DES FS20 RBm IN DaS aDRESS-SySTEm ..10 4.1. Hauscode einstellen ..............11 4.2. adressen einstellen ..............11 4.2.1. Einzeladresse einstellen ............12 4.2.2. Zuweisung von Funktionsgruppen und masteradressen ..12 4.3. -
Seite 4: Beschreibung Und Funktion

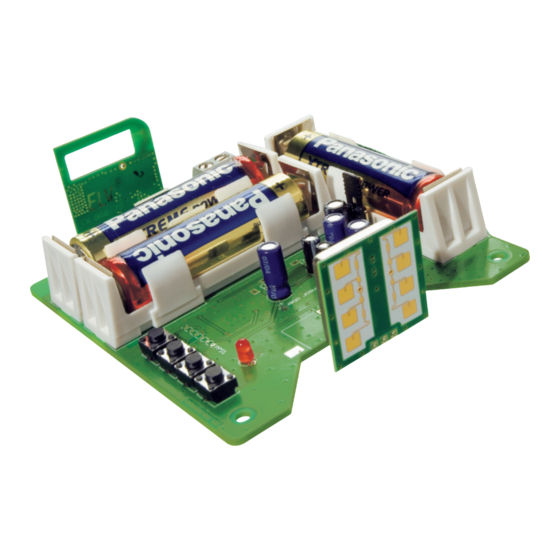

Die komplette Elektronik des FS20-Radarbewegungsmelders ist in einem spritzwassergeschützten Gehäuse (IP 65) untergebracht. Der Betrieb des FS20 RBm ist sowohl mit Batterien (3 x lR6, mignon) als auch mit einer externen versorgungsspannung möglich. Bei Batteriebetrieb ist das Gerät vollkommen mobil einsetzbar, wobei die Batterielebensdauer ca 3 bis 4 monate beträgt. -
Seite 5: Funktionen
Slow-on-/Slow-off-Funktion für Dimmer möglich · manuelles Schalten des Empfängers durch Bedientasten am FS20 RBm möglich 1.2. Werkseinstellung Der FS20 RBm ist ab Werk sofort einsatzfähig und mit folgenden Werks- einstellungen konfiguriert: · Kanal 1 aktiviert (EIN für Einschaltdauer) · Empfindlichkeit hoch... -
Seite 6: Installation
· Einschaltdauer des Empfängers nach auslösung durch Bewegung vor dem melder: 1 minute, dann wird abgeschaltet (Sendebefehl). · Werden während dieser minute weitere Bewegungen registriert, so wird höchstens alle 24 Sek. ein neuer Einschaltbefehl gesendet, der die Einschaltdauer von 1 minute neu startet (Sendeabstand). ·... -
Seite 7: Inbetriebnahme
Daher bleibt für die ersten 5 minuten nach anlegen der Betriebsspannung die Radarerfassung deaktiviert. Der FS20 RBm ist mit den Werkseinstellungen 5 minuten nach anlegen der Betriebsspannung betriebsbereit. Den Empfängern sind lediglich nach den FS20-Konventionen der Hauscode (zufällig) und die adresse (Kanal 1: 11 11;... -
Seite 8: Schnell-Inbetriebnahme Mit Werkseinstellung
Gehäusehälften. 2.3. Schnell-Inbetriebnahme mit Werkseinstellung Der FS20 RBm ist mit den in Kapitel 1 aufgeführten Werkseinstellungen sofort betriebsbereit (Kanal 1). Seine Sendesignale sind mit einem, beim Einlegen der Batterien bzw. anschließen einer externen Spannung, zufällig eingestellten Hauscode und der adressgruppe 11 (ansteuern mehrerer Empfänger mit einem Sender möglich) verschlüsselt. -
Seite 9: Das Fs20-Adress-System
TA 1 TA 2 TA 3 TA 4 Funktion kurz ausschalten Kanal 1 kurz programmierten Befehl senden Kanal 1 kurz ausschalten Kanal 2 kurz programmierten Befehl senden Kanal 2 Timeset Kanal 1 Timeset Kanal 2 Empfindlichkeitswert Kanal 1 Empfindlichkeitswert Kanal 2 Einschaltdauer Kanal 1 Einschaltdauer Kanal 2 adresse Kanal 1... -
Seite 10: Einordnung Des Fs20 Rbm In Das Adress-System
2-stelligen Unteradresse werden die Ziffern bzw. Tasten 1 bis 4 genutzt (Zuordnung der Tasten zu den Ziffern siehe abbildung auf S. 8). mit dieser adressierung stehen für die Nutzung des FS20 RBm 225 Einzel- adressen, 15 Funktionsgruppen, 15 lokale masteradressen und 1 globale... -
Seite 11: Hauscode Einstellen
Dies wird durch verlöschen der Status-lED angezeigt. Bitte beachten! Der Hauscode gilt für beide Kanäle des FS20 RBm gleichzeitig. 4.2. Adressen einstellen Die adresse eines Kanals setzt sich aus der 2-stelligen adressgruppe und der 2-stelligen Unteradresse zusammen. Werkseitig ist für alle Kanäle die adressgruppe „11“ eingestellt. -
Seite 12: Einzeladresse Einstellen
4.2.1 Einzeladresse einstellen · Für eine Einstellung von adress- gruppe und Unteradresse sind die 5 s drücken Tasten des jeweiligen Tastenpaa- res, also oder - für Kanal 1 die Tasten 1 und 2, - für Kanal 2 die Tasten 3 und 4, für ca. -
Seite 13: Beispiel Für Adressenzuordnung
Lokaler Master Wird nur die Unteradresse auf 44 eingestellt, so hat dieser Kanal die Funktion eines lokalen masters innerhalb der eingestellten adressgruppe. alle Empfänger, die mit dieser lokalen masteradresse programmiert sind, werden gleichzeitig gesteuert. Globaler Master Werden sowohl adressgruppe als auch Unteradresse eines Kanals auf 44 eingestellt, hat dieser Kanal die Funktion eines globalen masters. -
Seite 14: Individuelle Einstellungen
Die Deckenlampen in allen Räumen sind zusätzlich zu einer Funktions- gruppe zusammengefasst und somit auch gemeinsam steuerbar. Um eine der 15 Funktionsgruppen auszuwählen, ist als adressgruppe die 44 und als Unteradresse ein Wert zwischen 11 und 43 einzustellen. Im Beispiel haben die Deckenlampen die Funktionsgruppen-adresse 4411. -
Seite 15: Manuell Schalten
5.1. Manuell schalten Die Tasten des Bewegungsmel- ders können auch zum manuellen Schalten des Empfängers genutzt werden. · Drücken Sie Taste 2 (4) zum Einschalten*, Taste 1 (3) zum 1: aus, 2: Ein ausschalten. Die Status-lED oder blinkt jeweils kurz auf. (3: aus, 4: Ein) * „Einschalten”... - Seite 16 5 minuten die Taste 4. · Die adresse für Kanal 2 und der Hauscode werden dabei an den Emp- fänger übertragen. Innerhalb der ersten 5 minuten nach dem anlegen der Betriebsspannung reagiert der FS20 RBm noch nicht auf Bewegun-...
-
Seite 17: Einschaltdauer Festlegen
gen, so dass ein versehentliches Übertragen der adresse von Kanal 1 ausgeschlossen ist. 5.3. Einschaltdauer festlegen Die an die angesteuerte FS20- 5 s drücken Empfangskomponente gesendete Einschaltdauer ist von 0,25 Sek. bis oder 4,25 Std. bzw. endlos einstellbar. Sie ist für die Sendebefehle 33 bis (5 s drücken) 43 notwendig. -
Seite 18: Sendeabstand Festlegen
5.4. Sendeabstand festlegen Der Sendeabstand ist die Zeit, die mindestens seit der letzten auslö- sung vergangen sein muss, bevor der Sensor bei der nächsten Er- fassung wieder einen Sendebefehl auslösen darf. Damit wird unnötiges auslösen in kurzen zeitlichen abständen verhindert. ·... -
Seite 19: Empfindlichkeit Festlegen
5.5. Empfindlichkeit festlegen Es sind vier verschiedene Empfind- lichkeitsstufen einstellbar, getrennt für beide Kanäle. · Drücken Sie Taste 1 (3) für ca. 5 s drücken 5 Sek., bis die Status-lED blinkt. oder (5 s drücken) lED blinkt · Geben Sie die gewünschte Emp- Empfindlichkeit findlichkeit durch Drücken einer eingeben... -
Seite 20: Timer Der Empfänger Programmieren
Empfänger gehörenden Bedienungsanleitungen. Die nach 5.3. programmierte Einschaltdauer der Sendebefehle 33 bis 43 hat vorrang vor der internen Timereinstellung des Empfängers. Um mit dem FS20 RBm die interne Timerzeit des Empfängers zu nutzen, ist ein Sendebefehl zwischen 11 und 32 zu wählen. -
Seite 21: Batteriewechsel
6. Batteriewechsel Gehen Sie beim Batteriewechsel wie folgt vor: · lösen Sie die Gehäuseschrauben und nehmen Sie die Gehäuseober- schale ab. · Entnehmen Sie unter Beachtung des Sicherheitshinweises die ver- brauchten Batterien aus den Halterungen. · Neue Batterien polrichtig entsprechend der Kennzeichnung im Gerät einlegen ·... -
Seite 22: Technische Daten
8. Technische Daten Sendefrequenz (Radarmodul): ..........24,125 GHz Sendeleistung, EIRP (Radarmodul): ..........16 dBm Radar-Erfassung: ..........horizontal 80°, vertikal 32° Erfassungsdistanz: . 6 m bis 10 m (je nach Einbaulage und anwendung) Erfassungsrichtung: ..durch Gehäuseboden, durch Gehäusedeckel oder seitlich ansprechempfindlichkeit: ........4 Stufen konfigurierbar Programmierung/Konfiguration: ...... - Seite 24 ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
