Nach dem Aufsetzen der Fresnel-Linse versieht man eben-
falls deren Ober- und Unterseite vollflächig mit dem Silikon-
fett und legt die so montierte Einheit in die untere Monta-
gehalterung ein
(Bild
16), wobei darauf zu achten ist, dass
das Flachbandkabel in der Kabeldurchführung liegt. Dem folgt
das Aufsetzen der oberen Montagehalterung
eine der beiden mit Fett zu versehenden Flächen markiert). In
Bild 18
ist der so komplettierte Sensorkopf zu sehen.

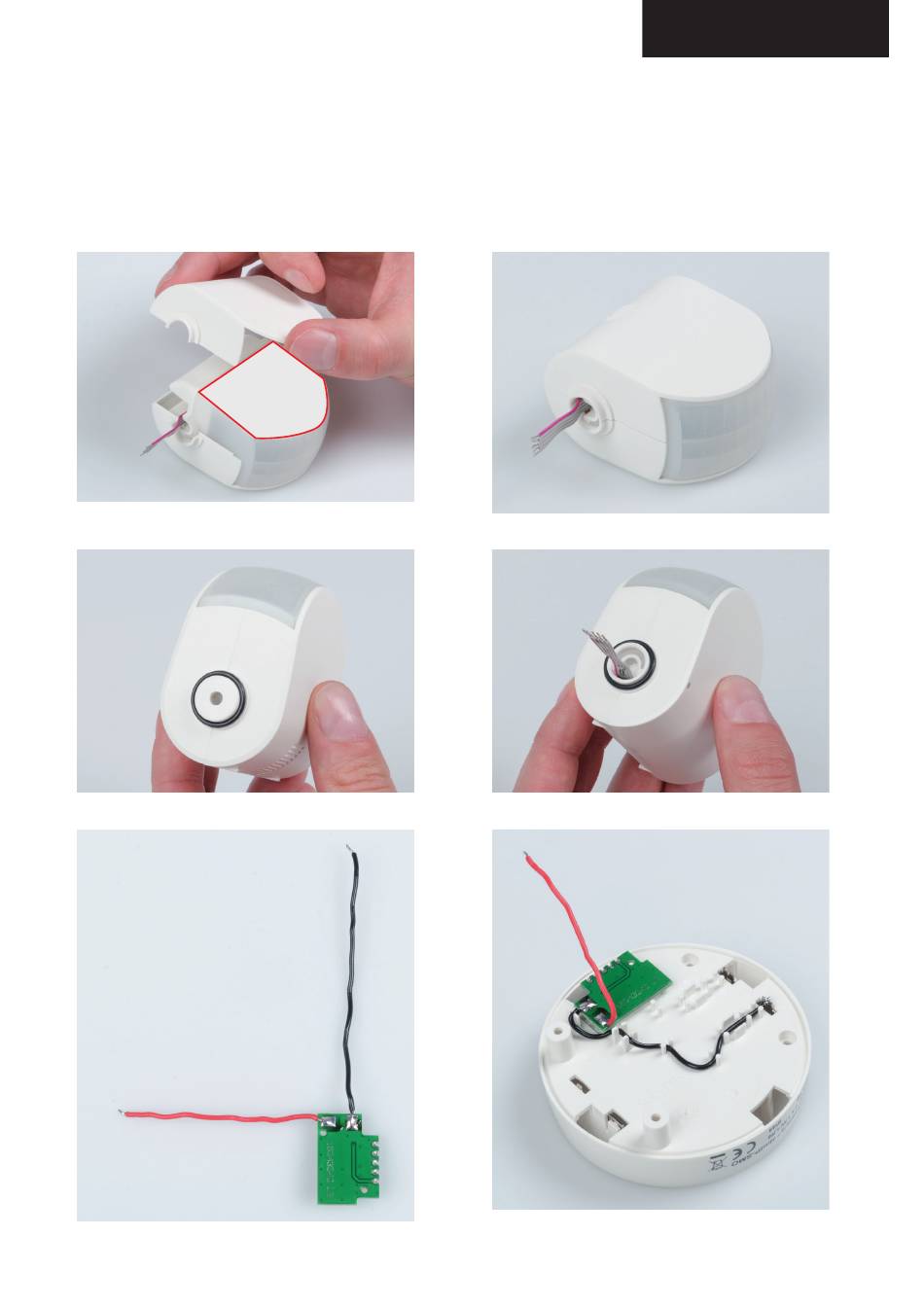

Bild 17: ... und das Oberteil aufgesetzt. Hier ist die mit Dichtmittel
zu versehene Fläche auf der Oberseite der Linse markiert.
Bild 19: So erfolgt das Anbringen der O-Ringe.
Bild 21: Die an die Tasterplatine angelöteten Batterieleitungen
Abschließende Arbeit am Sensorkopf ist das Aufsetzen der
beiden O-Ringe auf die seitlichen Ringhalter, wie in
gezeigt.
Nun geht es weiter mit dem Anlöten der beiden bereits ab-
isolierten Batteriezuleitungen an die Tasterplatine, wie es in
(Bild
17, hier ist
Bild 21
platine in den Batteriehalter
der schwarzen Leitung in die zugehörigen Führungen und das
Anlöten an den Minus-Batteriekontakt.
Bild 18: Der fertig montierte Sensorkopf
Bild 20: Hier ist das sauber herausgeführte Flachbandkabel zu sehen.
Bild 22: Zuerst ist die Minusleitung wie hier gezeigt zu verlegen
und anzulöten.
Bau- und Bedienungsanleitung 7
zu sehen ist. Dem folgen das Einsetzen der Taster-
(Bild
22), das Einlegen zunächst
Bild 19/20
