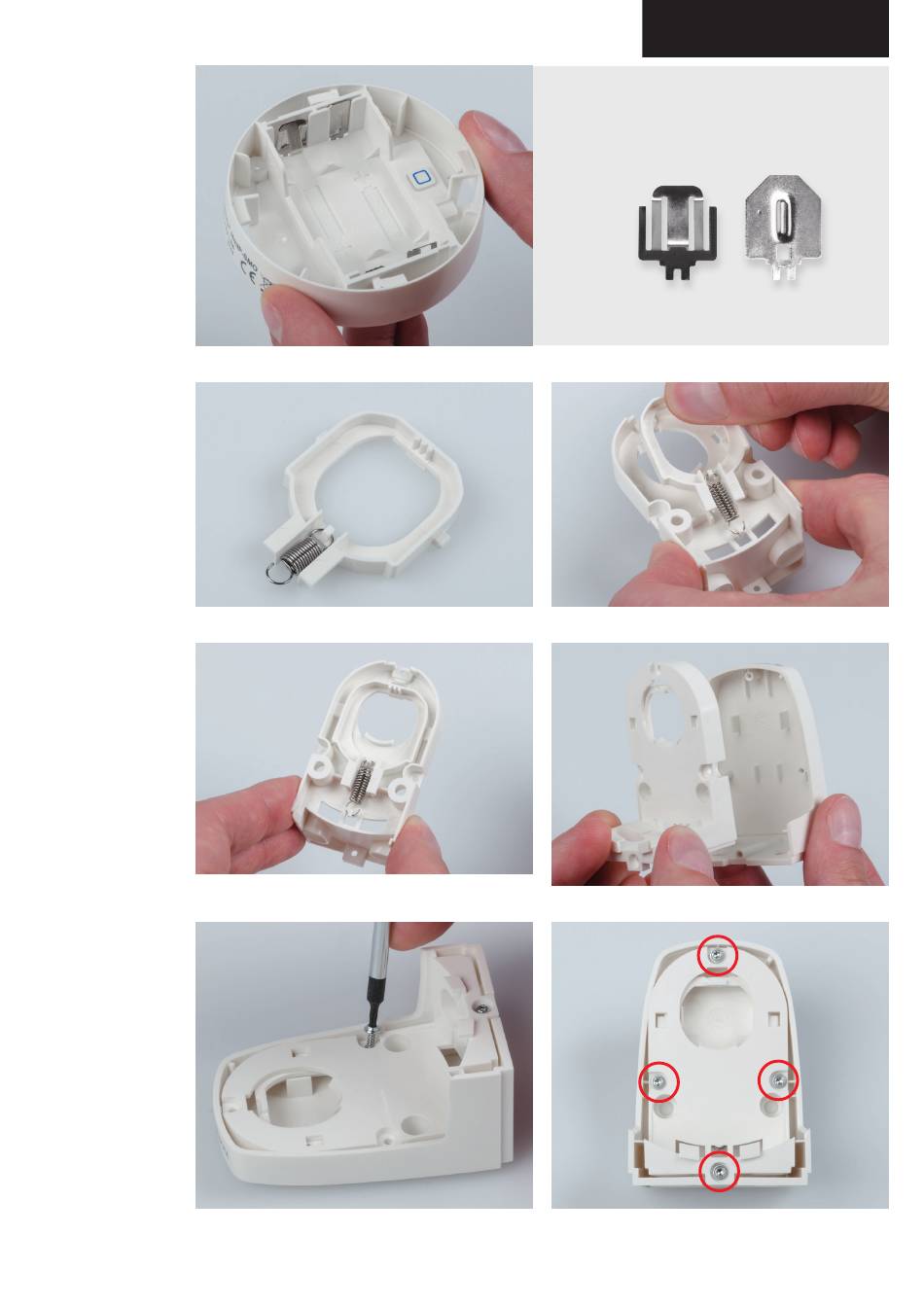

Bild 4: So erfolgt das Einsetzen der Batteriekontakte in das Batteriefach.
Bild 5: So wird die Zugfeder zunächst in den Riegel eingehakt ...
Bild 7: Danach erfolgt das Spannen der Feder und Einführen des
Riegels in das Unterteil der Halterung.
Bild 9: ... in das Halterungsoberteil und das Verschrauben beider
Teile.
Bau- und Bedienungsanleitung 5
–
Bild 6: ... um sie dann in das Halterungsunterteil einzuhaken.
Bild 8: Abschließend erfolgt das Einlegen des Unterteils ...
Bild 10: Die fertig verschraubte Baugruppe mit der Lage der vier
Schrauben
+
