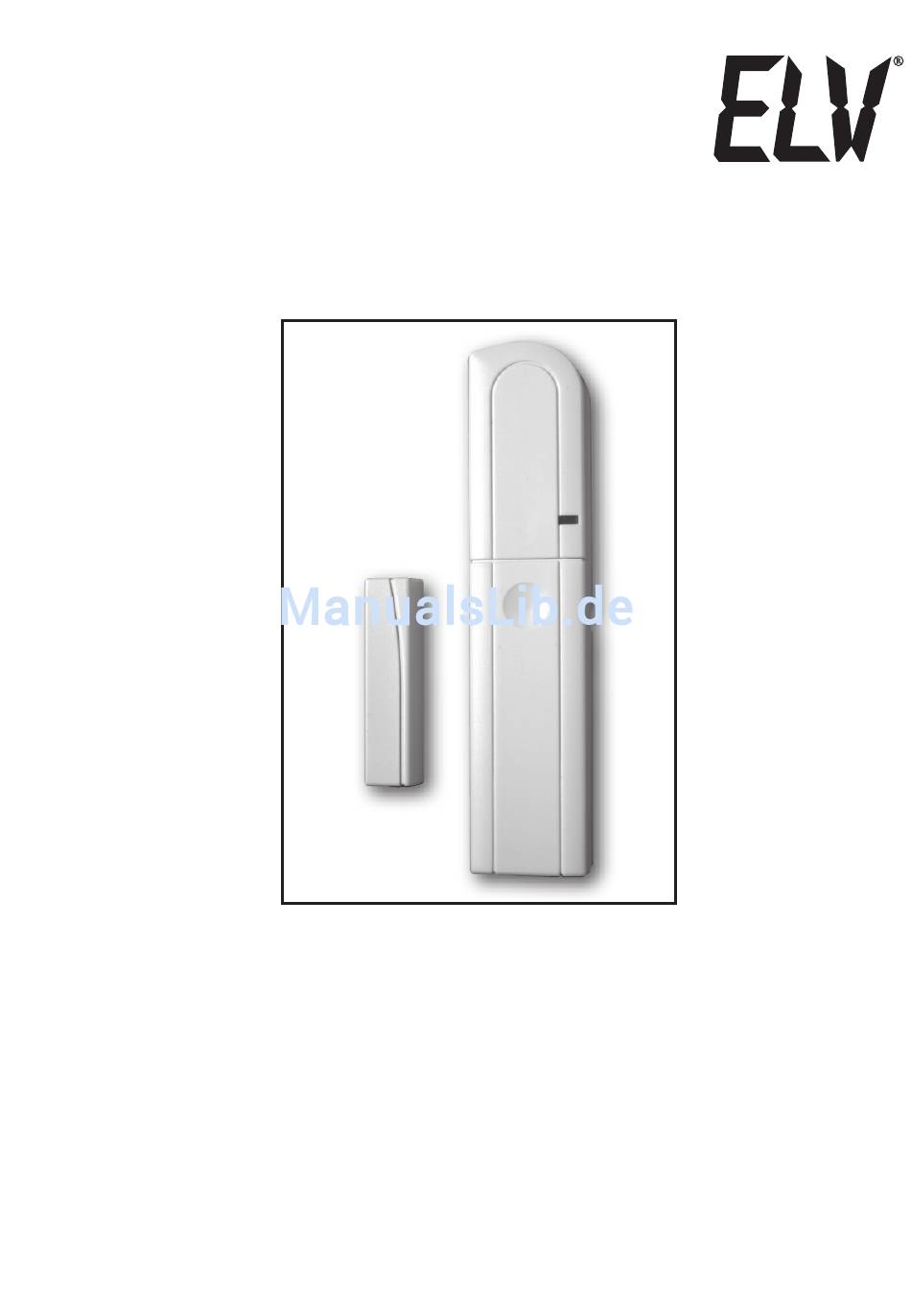

- Seite 1 Funk-Tür-Fenster-Melder FHT 80TF-2 Montage- und Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
- Seite 2 1. Ausgabe Deutsch, 03/2009 Dokumentation © 2009 eQ3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch druck tech nische Mängel oder Druckfehler aufweist.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zu dieser Anleitung ..........4 Gefahrenhinweise ..............4 Allgemeine Funktion .............4 Installation ................5 4.1. Allgemeine Hinweise ............5 4.2. Montageort ................5 Montage des FHT80TF ............6 Montage des Magneten .............7 Verwendung von Distanzstücken ........8 Montage von externen Magnetkontakten ......10 Inbetriebnahme und Konfiguration ........10 5.1. -
Seite 4: Hinweise Zu Dieser Anleitung
1. Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, um das Gerät in Betrieb zu nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. 2. Gefahrenhinweise Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service. Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder andere Wärme- bestrahlung. -
Seite 5: Installation
4. Installation 4.1. Allgemeine Hinweise Im Gehäuse des FHT 80TF ist auf der linken und der rechten Seite je ein Magnetkontakt (sog. Reed-Kontakt) integriert. Mit diesen internen Kontakten ist es möglich, den Melder direkt an der zu überwachenden Tür bzw. dem zu überwachenden Fenster zu montieren. Des Weiteren lassen sich über eine Schraubklemme externe Kontakte (nicht im Lieferumfang) anschließen. -
Seite 6: Montage Des Fht80Tf
• Die Positionierung des FHT 80TF am Rahmen sollte so gewählt sein, dass der Magnet am Flügel direkt rechts oder links daneben platziert werden kann. • Der seitliche Abstand zwischen FHT 80TF und Magnet darf höchstens 25 mm betragen (siehe 4.4). • Der Magnet sollte 12 mm unter der Oberkante vom Gehäuse des FHT 80TF angeordnet werden (siehe 4.4). • Unterschiedlich hohe Montageebenen und zu große Entfernungen können ggf. -
Seite 7: Montage Des Magneten
• Nun ist das Gehäuse an der ausgewählten Position zu befestigen. Bei Verwendung des beiliegenden doppel- seitigen Klebebandes ist darauf zu achten, dass die Flächen sauber und trocken sind. Die Klebestreifen sind zu verwenden, wenn das Gehäuse direkt am Rahmen befestigt werden soll • Wenn das Gehäuse an einer Mauer angeschraubt werden soll, sollte die beiliegende Bohrschablone verwendet werden, um die beiden Positionen der Schrauben zuvor anzuzeichnen. -
Seite 8: Verwendung Von Distanzstücken
Um den Magneten und Tür-Fenster-Melder auf eine Ebene zu bringen, sind ggf. Distanzstücke (A) zu verwenden. Lesen Sie dazu zusätzlich Abschnitt 4.5. Sie können den Tür-Fensterkontakt alternativ mit dem mitgelieferten doppelseitigem Klebeband oder mit den mitgelieferten Schrauben be- festigen. Durch Montage mit doppelseitigem Klebeband entstehen keine Beschädigungen an Türen und Fenstern. Bei Befestigung mit doppelseitigem Klebeband können allerdings aus Stabilitätsgründen keine zusätzlichen Distanzstücke verwendet werden. -
Seite 9: Montage Von Externen Magnetkontakten
• Bei Verwendung des großen 14,5 mm hohen Distanzstücks (A) müssen Sie dieses zunächst mit zwei Schrauben 2,2 x 16 mm befes- tigen und dann die Magneteinheit (B) mit zwei weiteren Schrauben darauf fixieren. • Wird eine noch größere Montagehöhe benötigt, so können die flachen Distanzstücke auf dem hohen Distanzstück gestapelt werden • Die flacheren Distanzstücke werden einfach zusammen mit dem Magneten durch 2 Schrauben 2,2 x 16 mm (C) befestigt. -
Seite 10: Inbetriebnahme Und Konfiguration
• Auf der Rückseite des Gehäuses befindet sich ein Kabelschacht (B), durch den das Kabel nach links, rechts oder unter dem Gehäuse herausgeführt werden kann. • Die Kabel sind in der Schraubklemme (A) anzuschließen. Eine Zug- entlastung kann bei Bedarf mit einem kleinen Kabelbinder realisiert werden, der stramm auf der Innenseite direkt vor dem Gehäuse- durchtritt auf dem Kabelmantel fixiert wird. Sollen mehrere externe Sensoren an den FHT 80TF angeschlossen werden, so sind diese in Reihe zu schalten. -
Seite 11: Programmieren Des Betriebsmodus
5.2. Programmieren des Betriebsmodus Im Anlieferungszustand überwacht der FHT 80TF nur den internen Kontakt. Sollen zusätzlich externe Kontakte überwacht werden oder ausschließlich externe Kontakte überwacht werden, so muss die Pro- grammierung entsprechend angepasst werden. Die Blinkfolge bei der Inbetriebnahme zeigt den aktuellen Betriebsmodus an: • 3 x blinken: nur der interne Kontakt wird überwacht • 4 x blinken: nur externe Kontakte werden überwacht • 5 x blinken: der interne und externe Kontakte werden überwacht... -
Seite 12: Bedienung
6. Bedienung Am FHT 80TF ist nach der Inbetriebnahme keinerlei Bedienung erfor- derlich. Er erkennt das Öffnen und Schließen des Fensters automatisch und teilt dem Raumregler den geänderten Zustand mit. Die Funkübertra- gung erfolgt hierbei in einem Raster von einer Minute, sodass der neue Zustand am Regler ggf. -
Seite 13: Batteriewechsel
7. Batteriewechsel Sind die Batterien im Tür-Fenster-Kontakt erschöpft, so übermittelt er diese Information an die Regeleinheit. Auf dem Display der Regelein- heit wird daraufhin die entsprechende Fehleranzeige dargestellt (das Fenstersymbol blinkt). An dem Tür-Fenster-Kontakt sind daraufhin wie folgt die Batterien zu wechseln: • Das Gehäuse wird geöffnet, indem die Abdeckung nach unten gezogen wird. -
Seite 14: Allgemeine Hinweise Zum Funkbetrieb
8. Allgemeine Hinweise zum Funkbetrieb Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Störeinflüsse können u. a. durch Schaltvorgänge, Elektromotoren oder auch defekte Elektrogeräte hervorgerufen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sen- deleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle. -
Seite 15: Problembehebung
10. Problembehebung Problem mögliche Ursache Behebung Das „Fenster-Symbol” • S törung der Ursache feststellen und blinkt im Display der Funkverbindung beheben (s. Anleitung Regeleinheit • B atterien des der Regeleinheit) Türfensterkontakts sind leer LED blinkt nicht beim • R eichweite des • Position des Magneten Öffnen bzw. Schließen Magneten zu gering optimieren des Fensters • B etriebsmodus falsch • Betriebsmodus ändern (s. -
Seite 16: Technische Daten
Abmessungen (B x H x T): 25 x 117 x 17 mm Spannungsversorgung: 2x 1,5 V Micro (LR03/AAA) Batterielebensdauer: ca. 5 Jahre Technische Änderungen, die zur Verbesserung dienen, sind vorbehalten. ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 0491/6008-88 • Telefax 0491/6008-244...
