4 Bau- und Bedienungsanleitung

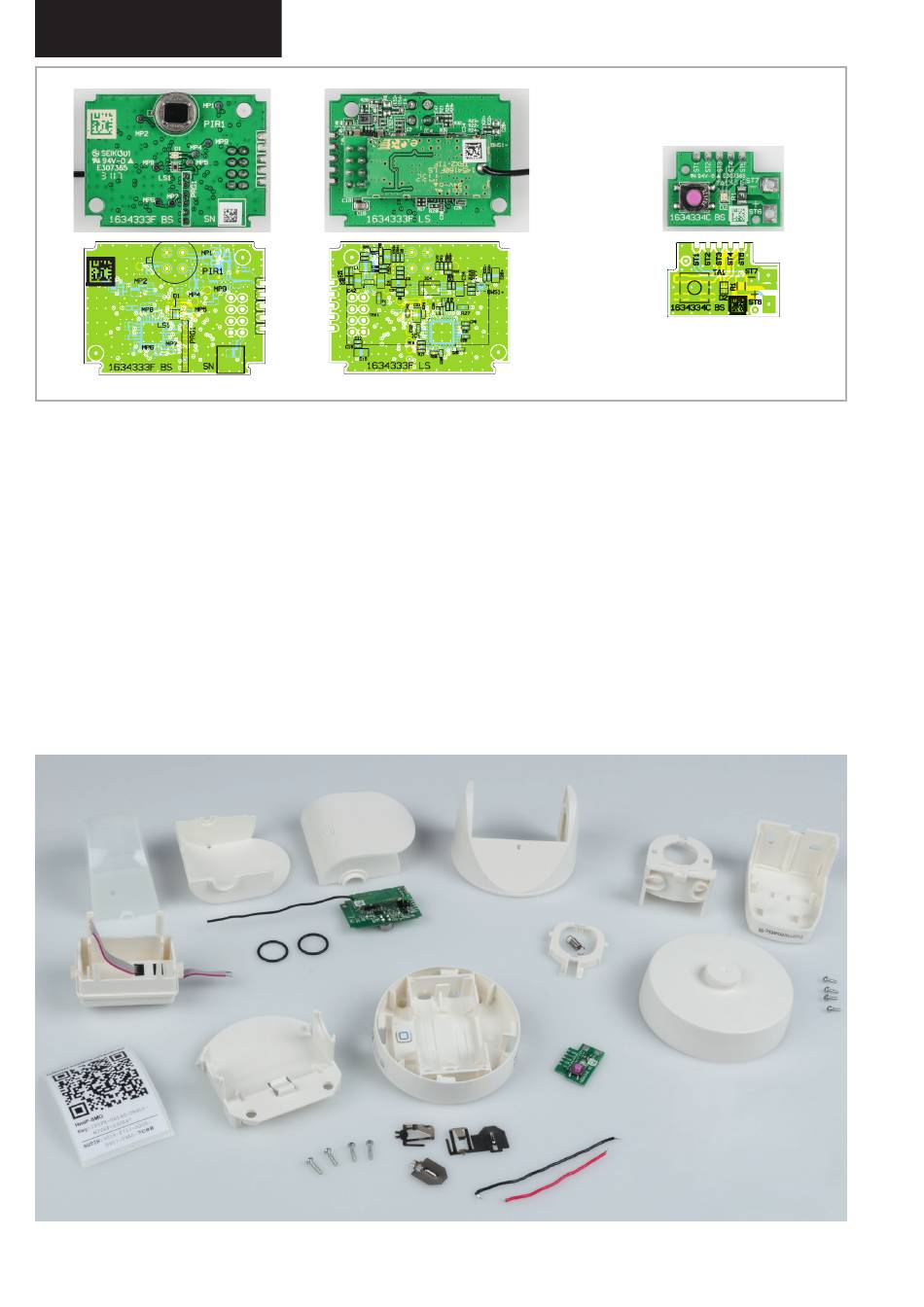

Bild 2: Die vollständig bestückten Platinen des Bewegungsmelders mit zugehörigen Bestückungsplänen, links die Hauptplatine, rechts die Tasterplatine
Nachbau
Die Platinen des Bewegungsmelders sind bereits komplett mit allen
Bauteilen bestückt, auch der Transceiver TRX1 ist bereits aufgelötet. So
sind, nach einer Kontrolle auf Bestückungs- und Lötfehler anhand des
Bestückungsplans, der Stückliste, des Bestückungsdrucks und der Pla-
tinenfotos
(Bild 2)
nur noch wenige Verdrahtungsarbeiten und die me-
chanische Montage erforderlich.
Gesamtumfang des Bausatzes. Zur Montage wird neben Lötausrüstung
ein Torx-Schraubendreher T6 benötigt.
Die Montage beginnt mit dem polrichtigen Einsetzen der Batterie-
kontakte entsprechend
Anschlag einzusetzen, sie müssen in die zugehörigen Rasten einrasten.
Bild 3: Der komplette Lieferumfang des Bausatzes
www.elv.de
Bild 3
zeigt einen Überblick über den
4. Die Batteriekontakte sind dabei bis zum
Dem folgt das Einsetzen der Zugfeder in den
Haken des Riegels der Decken-/Wandhalterung, wie
in
Bild 5
zu sehen.
Die andere Seite der Zugfeder wird in den Haken
des Unterteils der Halterung eingehakt
durch Ziehen des Riegels gespannt und dieser in die
zugehörige Führung des Halterungsunterteils einge-
setzt
(Bild
7).
Die so vormontierte Einheit ist nun durch Auf-
setzen des Oberteils der Decken-/Wandhalterung
(Bild 8)
und Verschrauben beider Teile mit vier Torx-
Schrauben 1,8 x 6 mm zu montieren
zeigt die fertig montierte Decken-/Wandhalterung.
(Bild
6),
(Bild
9).
Bild 10
