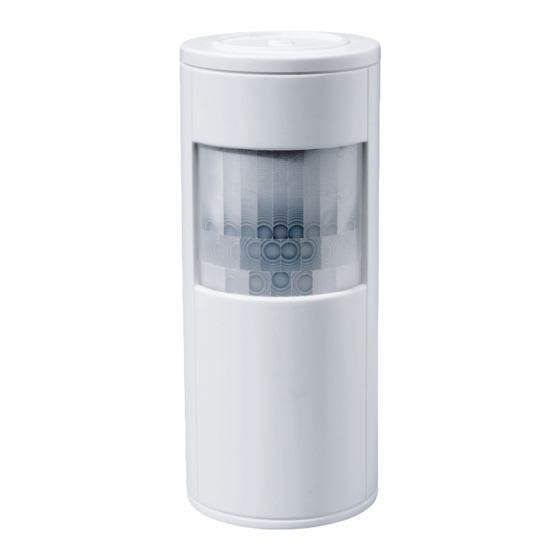

- Seite 1 Funk-Bewegungsmelder mit Dimmersteuerung FS20 PIRI-HR Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
- Seite 2 1. Ausgabe Deutsch, 11/2006, Dokumentation © 2006 ELV Electronics Limited Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.
-
Seite 3: Inhaltsverzeichnis
2.3. Bedien-, Anzeige- und Einstellelemente ........9 2.4. Batterien einlegen ..............10 InbETrIEbnAhmE ...............11 3.1. Schnell-Inbetriebnahme mit Werkseinstellung ......11 3.2. Gehtest..................11 DAs fs20-ADrEss-sysTEm ..........12 EInorDnunG DEs fs20 PIrI-hr In DAs ADrEss-sysTEm 13 5.1. Hauscode einstellen ..............14 5.2. Adressen einstellen ..............15 5.2.1. Einzeladresse einstellen ............15 5.2.2. Zuweisung von Funktionsgruppen und Masteradressen ..16 5.3. Beispiel für Adressenzuordnung ..........16 InDIVIDuELLE EInsTELLunGEn ........18 6.1. -
Seite 4: Einführung, Funktionen
· Wand- und Deckenmontage · Einordnung in das Codier- und Adressiersystem des FS20-Systems, damit ist eine eindeutige Abgrenzung von benachbart betriebenen Systemen ebenso möglich wie z. B. die Ansprache mehrerer bestimmter Empfänger Achtung! Der fs20 PIrI-hr ist nur für die nutzung in trockenen Innenräumen zugelassen! Das Gerät ist nicht wassergeschützt! -
Seite 5: Werkseinstellung
1.2. werkseinstellung Der FS20 PIRI-HR ist ab Werk sofort einsatzfähig und mit folgenden Werkseinstellungen konfiguriert: · fs20-kanal aktiviert (EIn) · Einschaltdauer des Empfängers nach Auslösung durch Bewegung vor dem Melder: 1 Minute, dann wird die Last abgeschaltet. · Werden während dieser Minute weitere Bewegungen registriert, so wird höchstens alle 24 Sek. ein neuer Einschaltbefehl gesendet, der die Einschaltdauer von 1 Minute neu startet (sendeabstand). · helligkeitswert 100 Lux. - Seite 6 Erfassungsbereiche der Linse...
-
Seite 7: Montage Fs20 Piri-Hr
· Eine Erfassung durch Glas hindurch ist nicht möglich. · Achten Sie bei der Montage darauf, dass der FS20 PIRI-HR nicht direkt auf oder in der Nähe von großen Metallgegenständen (Heizung, aluka- schierte Wän , etc.) montiert wird, da sich hierdurch die Funkreichweite reduziert. 2.2. montage fs20 PIrI-hr Der PIR-Melder ist mit einem Halter ausgestattet, der sowohl eine Wand- als auch eine Deckenmontage zulässt. Da der Sensor über einen Winkel von 45 Grad im Halter gedreht werden kann, lässt sich der Erfassungsbereich in einem nahezu beliebigen Winkel zur Wand ausrichten und auch nachträglich beliebig korrigieren. Die Variante der Deckenmontage ermöglicht auch die Befestigung frei im Raum, z. B. um so in einem Flur bestimmte Laufwege aus dem Erfas- sungsbereich auszusparen. Suchen Sie sich eine geeignete Montageposition für den PIR-Sensor im zu überwachenden Raum, beachten Sie dabei die nebenstehende Abbildung des Erfassungsbereiches. - Seite 8 wand-/Deckenmontage Decken-/Wand- halter nach oben abziehen wandmontage ø 5 mm 20 mm Deckenmontage ø 5 mm...
-
Seite 9: Bedien-, Anzeige- Und Einstellelemente
2.3. bedien-, Anzeige- und Einstellelemente Taste 1 Taste 2 Taste 3 Taste 4 Status-LED* DIP-Schalter für Kanal-Aktivierung/ Deaktivierung inaktiv aktiv DIP-Schalter batteriefach öffnen: 2-4 ohne Wand-/Deckenhalter Funktion! nach oben abziehen (1). Batteriefachdeckel * Die Status-LED befindet sich hochschieben (2) und hinter der Erfassungslinse auf abnehmen (3) der Frontseite, ihr Leuchten ist durch die Linse sichtbar... -
Seite 10: Batterien Einlegen
2.4. batterien einlegen Der PIR-Melder benötigt 3 Batterien der Größe LR6/Mignon/AA. Wir empfehlen für eine lange Betriebsdauer der Batterien, Marken-Alkaline- Batterien einzusetzen. · Nehmen Sie die Batteriefachabdeckung, wie unter 2.3. erläutert, ab. · Prüfen Sie, ob die Einstellung des 4-fach-Dip-Schalters im Batteriefach der mittleren Batterie dem gewünschten Betriebsmodus entspricht (Kanal „Aktiv” oder „Inaktiv”). · Legen Sie die Batterien polrichtig entsprechend der Polungskennzeich- nung in den Batteriehaltern in diese ein (siehe Bild unten). · Das Batteriefach bleibt zunächst geöffnet. hinweis: Das Gerät benötigt nach dem Einlegen der Batterien ca. 75 Sekunden bis zur Herstellung der Betriebsbereitschaft. Innerhalb dieser Zeit werden keine Bewegungen erkannt. 3 x LR6/Mignon/AA... -
Seite 11: Inbetriebnahme
· Drücken Sie jetzt Taste 2 im Tastenfeld des FS20 PIRI-HR. · Die Status-LED bzw. Leuchte am Empfänger verlischt, wenn der Funk- befehl ordnungsgemäß empfangen wurde. · Testen Sie die Schaltfunktion durch kurzes Betätigen der Tasten 1 oder 2 bzw. 3 oder 4 am FS20 PIRI-HR. Dabei muss der Empfänger ein- und ausschalten. · Damit ist der fs20 PIrI-hr mit der werkseinstellung betriebsbe- reit. · Wenn Sie keine weiteren individuellen Einstellungen vornehmen möchten, schließen Sie das Batteriefach, ansonsten lassen Sie es vorerst offen. · Setzen Sie das Gerät von unten in den Wand-/Deckenhalter ein. Es muss hörbar in den Wand-/Deckenhalter einrasten. 3.2. Gehtest Sie können den Erfassungsbereich des Melders variieren und damit an Ihre individuellen Bedürfnisse anpassen. -
Seite 12: Das Fs20-Adress-System
Außerdem ist der programmierte Sendeabstand (Werkseinstellung: 24 s) zu berücksichtigen, der mehrfaches Auslösen in zu kurzen zeitli- chen Abständen verhindert. · Zur individuellen Optimierung des Erfassungsbereiches kann der PIR-Melder im Wand- / Deckenhalter gedreht werden. Dazu sind auch die Darstellungen der Erfassungsbereiche der Linse (Kapitel 2.1.) zu beachten. 4. Das fs20-Adress-system Innerhalb eines Hauscodes lassen sich 256 verschiedene Adressen einstellen. Diese Adressen gliedern sich dabei in 4 Adresstypen zu 225 Einzeladressen, 15 Funktionsgruppen-Adressen, 15 lokalen Masteradres- sen und einer globalen Masteradresse. Jedem Empfänger kann von jedem Adresstyp eine Adresse zugeordnet werden. Damit kann jeder Empfänger auf bis zu 4 unterschiedliche Adressen reagieren, jedoch immer nur auf... -
Seite 13: Einordnung Des Fs20 Piri-Hr In Das Adress-System
Tore unterschiedlichen Einzeladressen und einer gemeinsamen Funktionsgruppe („Tore“) zugewiesen werden. Mehrere Personen kön- nen nun jeweils einen Handsender mit entsprechender Einzeladresse für ein Tor erhalten, während über eine Fernbedienung mit programmierter Funktionsgruppen-Adresse alle Tore geöffnet oder über einen FS20-Timer abends automatisch gemeinsam geschlossen werden können. Die Einstellung der unterschiedlichen Adresstypen und Adressen erfolgt allein am Sender und wird durch die Adresszuweisung an den Empfänger übertragen. hauscode Der Hauscode ermöglicht den Betrieb mehrerer gleicher Funksysteme nebeneinander. 5. Einordnung des fs20 PIrI-hr in das Adress-sy- stem Für die Codierung der Sender und ihrer Einzeltasten werden der Haus- code, eine Adressgruppe und eine Unteradresse verwendet. Mit speziellen Adressgruppenzuweisungen ist auch eine Programmierung der Fernbedie- nung, hier des FS20 PIRI-HR, als lokaler oder globaler Master möglich. Für die Eingabe des 8-stelligen Hauscodes, der 2-stelligen Adressgruppe und der 2-stelligen Unteradresse werden die Ziffern bzw. Tasten 1 bis 4 genutzt (Zuordnung der Tasten zu den Ziffern siehe Zeichnung auf S. 9 bzw. unten, das Aufleuchten der Status- und Programmier-LED ist von vorn durch die Linse sichtbar ). -
Seite 14: Hauscode Einstellen
Mit dieser Adressierung stehen für die Nutzung des FS20 PIRI-HR 225 Einzeladressen, 15 Funktionsgruppen, 15 lokale Masteradressen und 1 globale Masteradresse innerhalb jedes Hauscodes zur Verfügung. 5.1. hauscode einstellen Nach dem erstmailigem Einlegen der Batterien ist ein durch das Gerät zufällig gewählter Hauscode eingestellt. Dieser Hauscode kann bei Bedarf wie folgt geändert werden: 5 s drücken · Halten Sie die Tasten 1 und 3 für 5 Sekunden gedrückt, bis LED blinkt die Status-LED beginnt, lang- sam, etwa im Sekundentakt, zu blinken. -
Seite 15: Adressen Einstellen
5.2. Adresse einstellen Die Adresse eines FS20-Kanals setzt sich aus der 2-stelligen Adressgruppe und der 2-stelligen Unteradresse zusammen. Werkseitig ist die Adressgruppe „11“ eingestellt. Sollen mehrere Sender parallel betrieben werden und dabei un- ter-schiedliche Empfänger steu- ern, so sind an den Sendern unterschiedliche Adressen ein- zustellen. 5.2.1 Einzeladresse einstellen 5 s drücken · Für eine Einstellung von Adress- gruppe und Unteradresse sind die Tasten 1 und 2 für ca. 5 Sek. -
Seite 16: Zuweisung Von Funktionsgruppen Und Masteradressen
5.2.2. zuweisung von funktionsgruppen und masteradressen funktionsgruppen Wird als Adressgruppe die 44 eingegeben, wird die Unteradresse (sofern sie nicht auch 44 ist, siehe folgende Abschnitte) als Funktionsgruppe definiert. So lassen sich 15 Funktionsgruppen zwischen 4411 und 4443 definieren. Lokaler master Wird nur die Unteradresse auf 44 eingestellt, so hat dieser Kanal die Funktion eines lokalen Masters innerhalb der eingestellten Adressgruppe. Alle Empfänger, die mit dieser lokalen Masteradresse programmiert sind, werden gleichzeitig gesteuert. Globaler master Werden sowohl Adressgruppe als auch Unteradresse eines Kanals auf 44 eingestellt, hat dieser Kanal die Funktion eines globalen Masters. Alle Empfänger, die mit dieser globalen Masteradresse programmiert sind, werden gleichzeitig gesteuert. - Seite 17 Hauscode z. B. 1234 1234 Globale Masteradresse 4444 Funktionsgruppe 44xx z.B. 4411 Deckenlampen 1111 1144 1122 4411 1144 4444 4444 Lokale 1411 1131 4411 1144 1412 4444 Masteradresse 4444 4444 z.B.1144 1212 4411 4444 1311 1211 4411 4444 lokale Masteradresse programmiert. Bei der lokalen Masteradresse ist als Unteradresse immer die 44 eingestellt, während über die Adressgruppe eine der 15 lokalen Masteradressen gewählt wird. Der mögliche Bereich für die Adressgruppe ist dabei wieder 11 bis 43.
-
Seite 18: Individuelle Einstellungen
6. Individuelle Einstellungen Über die Werkseinstellungen (siehe Seite 5) hinaus können Sie diverse Einstellungen für die individuelle Nutzung vornehmen. 6.1. manuell schalten Die Tasten des Bewegungsmel- ders können auch zum manuellen Schalten des Empfängers genutzt werden. · Drücken Sie Taste 2 oder 4 zum 1: Aus, 2: Ein Einschalten, Taste 1 oder 3 zum Ausschalten. Die Status-LED oder blinkt jeweils kurz auf. 3: Aus, 4: Ein LED leuchtet bei → jeder Tastenbetä- tigung kurz auf 6.2. -
Seite 19: Helligkeitssollwert Festlegen
6.3. helligkeitssollwert festlegen Der Helligkeitssollwert, auf den der FS20-PIRI-HR bei Aktivierung aus- regelt, ist in einem weiten Bereich einstellbar. Die Programmierung ist daher bei der gewünschten Umgebungshel- ligkeit vorzunehmen, da die aktuelle Helligkeit als Sollwert gespeichert wird. 5 s drücken · Drücken Sie Taste 1 für ca. 5 Sek., bis die Status-LED aufleuchtet (leuchtet während der gesamten LED leuchtet auf Wartezeit von 1 Minute). · Jetzt ist das Batteriefach zu batteriefach schließen. schließen und das Gerät in den Gerät in wand-/Deckenhalter Wand-/Deckenhalter einzuset- einsetzen. -
Seite 20: Einschaltdauer Festlegen
6.4. Einschaltdauer festlegen Die an die angesteuerte FS20- Empfangskomponente gesendete Einschaltdauer ist von 0,25 Sek. bis 4,25 Std. bzw. endlos einstellbar. 5 s drücken - Drücken Sie Taste 2 für ca. 5 Sek., bis die Status-LED blinkt. LED blinkt · Geben Sie die gewünschte Ein- schaltdauer mit 4 Ziffern über Einschaltdauer die Tasten 1 bis 4 nach unten eingeben stehender Tabelle ein. · Nach Eingabe der vierten Ziffer LED verlischt verlischt die Status-LED. -
Seite 21: Sendeabstand Festlegen
6.5. sendeabstand festlegen Der Sendeabstand ist die Zeit, die mindestens seit der letzten Auslösung vergangen sein muss, bevor der Bewegungsmelder bei der nächsten Bewegungs-Detek- tion wieder einen Sendebefehl auslösen darf. Für den Sendeabstand stehen die Zeiten 8 – 24 – 56 – 120 Sek. zur Auswahl. Werkseinstellung: 24 Sek. 5 s drücken · Drücken Sie Tasten 1 und 4 für ca. 5 Sek., bis die Status-LED blinkt. -
Seite 22: Fehler Im Regelkreis
6.6. fehler im regelkreis Falls während des Betriebs ein Feh- ler auftritt, dies kann z. B. eine defek- te Leuchte oder eine Leuchte mit zu geringer Leistung sein, versucht der Bewegungsmelder den gewünsch- ten Sollwert zu erreichen. Da dies in diesem Fall auch auf der höchsten Dimmerstufe nicht möglich ist, ak- tiviert der Bewegungsmelder den „Error Mode”, der optisch durch LED blinkt im ein dauerhaftes Blinken der LED im 2-sekunden- 2-Sekunden-Takt signalisiert wird. Takt Der Dimmer arbeitet weiterhin auf höchster Stufe, wird jetzt jedoch nicht mehr nachgeregelt. fehlerursache beseitigen Nach Ablauf der Einschaltdauer schaltet der Dimmer ab. -
Seite 23: Auf Werkseinstellung Zurücksetzen
6.7. Auf werkseinstellung zurücksetzen Drücken Sie gleichzeitig die Tas- 5 s drücken ten 2 + 4, bis die Status-LED blinkt. LED blinkt · Drücken Sie eine beliebige Tas- beliebige Taste drücken · Damit ist die Werkseinstellung (siehe Abschnitt 1.2.) wieder hergestellt, die Status-LED ver- LED verlischt lischt. · Sollen die Werkseinstellungen hinweis: nach dem Drücken der Tasten Beim Übernehmen der Werksein-... -
Seite 24: Batteriewechsel/„Low Bat"-Anzeige
7. batteriewechsel/ „Low bat”-Anzeige Sind die Batterien verbraucht, zeigt der PIR-Melder über die Status-LED diesen Zustand nach jeder erkannten Bewegung mit einem Warnsignal (3 Dreifach-Blinkfolgen in 1 Sek. Abstand) an. Das Low-Bat-Warnsignal wird auch dann ausgegeben, wenn der Funkkanal inaktiv ist. Gehen Sie zum Wechseln der Batterien wie im Kapitel 2.4. beschrieben vor und beachten Sie dabei die folgenden Hinweise: · Batterien polrichtig entsprechend der Kennzeichnung im Gerät einle- · Tauschen Sie immer den kompletten Satz Batterien aus. Mischen Sie nicht volle mit „halbvollen“ Batterien. · Verwenden Sie immer drei Batterien des gleichen Typs und Herstel- lers. Verbrauchte batterien gehören nicht in den hausmüll! Entsorgen sie diese in Ihrer örtlichen batteriesammelstelle! 8. -
Seite 25: Technische Daten
· Breitbandstörungen in städtischen Gebieten können Pegel erreichen, die den Signal-Rauschabstand verkleinern, wodurch sich die Reichweite verringert. · Mangelhaft abgeschirmte PCs können in den Empfänger einstrahlen und die Reichweite verringern. 9. Technische Daten fs20 PIrI-hr Funktionsprinzip: ..........Passiv-Infrarot-Detektion PIR-Sensorcharakteristik: · Reichweite: ................ca. 12 m · Erfassungswinkel: ..............ca. 90° Schwenkbereich: ................ ±45° Anzahl der FS20-Kanäle: ............... 1 Batterien: ..........3 x 1,5 V / LR6 / Mignon / AA Batterielebensdauer: ............ca. 3 Jahre Frequenz: ................868,35 MHz Funk-Reichweite: ............100 m (Freifeld) Abmessungen (ø x H): ..........55 mm x 132 mm Eine Konformitätserklärung zur Übereinstimmung des Gerätes mit europäischen... - Seite 28 ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
