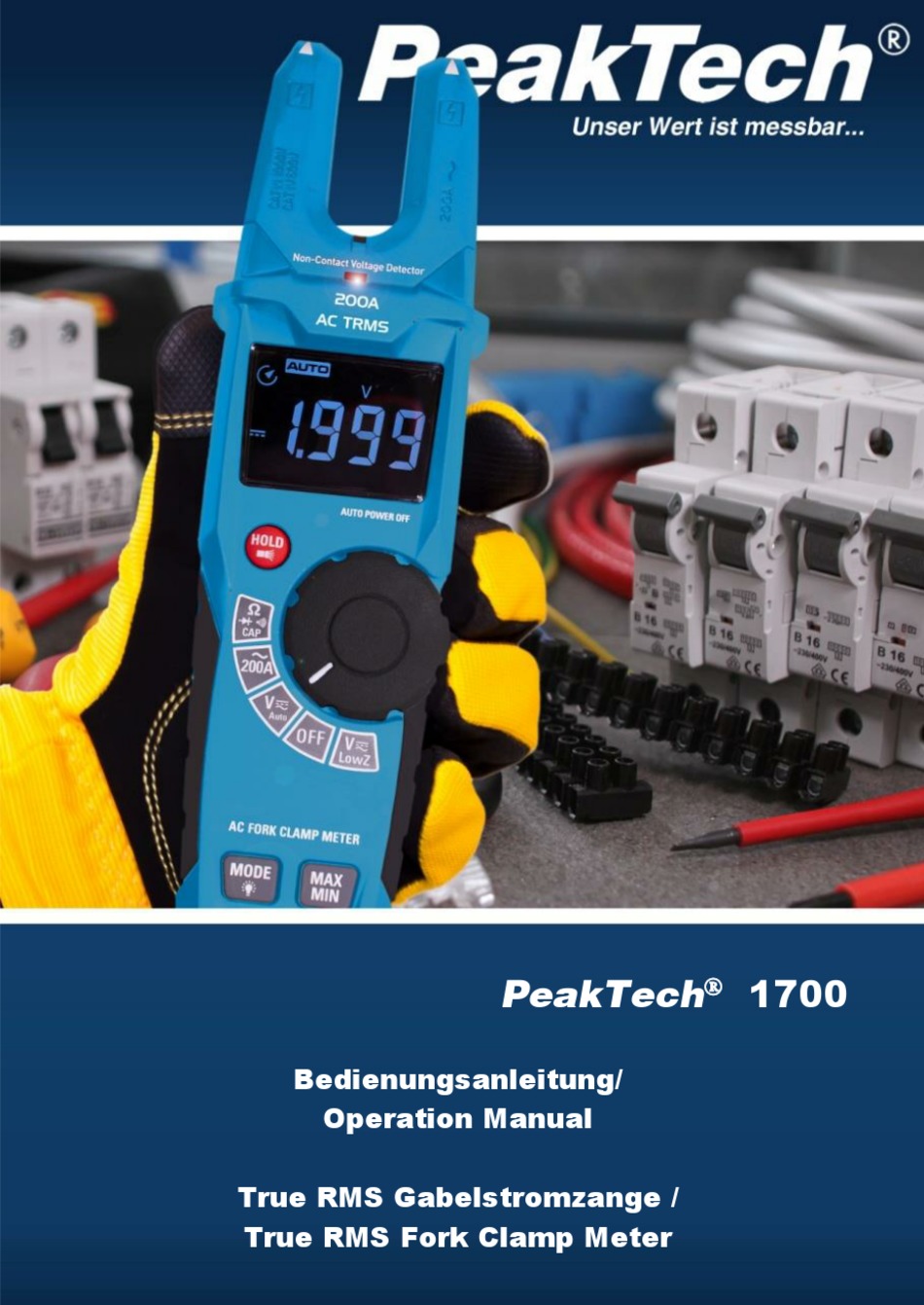

- Seite 1 1700 PeakTech Bedienungsanleitung/ Operation Manual True RMS Gabelstromzange / True RMS Fork Clamp Meter...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
Note: English manual from page 15 1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2014/30/EC (elektromagnetische Kompatibilität) 2014/35/EC (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE-Zeichen). Überspannungskategorie III 1000 V / IV 600 V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II:... - Seite 3 Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art ausgeschlossen. Gerät keinen extremen Temperaturen, direkter Sonnen- einstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen Gerät nicht in der Nähe starker magnetischer Felder (Motoren,...
- Seite 4 2. Einführung Das P 1700 Gabelstrommessgerät wird zur Strommessung an Geräten und Anlagen verwendet. Die Gabelförmige Öffnung des Gerätes ermöglicht es dem Nutzer eine schnelle und effektive Strommessung in schwer zugänglichen Bereichen durchzuführen. Beispiele dafür sind die Messungen an Reihenklemmen in Schaltschränken oder einzelne Adern/Leitungen an elektrischen Geräten.
- Seite 5 3. Bedienelemente Gabelöffnung für Strommessung LED Leuchte LCD Display Batteriefach Drehbarer Wahlbereichsschalter Funktionstasten Anschluss für Messleitungen...
- Seite 6 3.1. AC Strommessung WARNUNG: Stellen Sie sicher, dass die Messleitungen vom Messgerät getrennt sind, bevor Sie die Strommessung durchführen. Das Gabelstrommessgerät ist in der Lage Wechselströme bis zu 200 Ampere zu messen. Die Messungen werden Kontaktlos und ohne gesonderte Messleitungen, welche ans Gerät angeschlossen werden müssen, durchgeführt.
- Seite 7 man eine niedrige Eingangsimpedanz und dass Messergebnis wird durch die Phantomspannung nicht weiter verfälscht. Um die Messung zu beginnen Stellen Sie den Wahlschalter auf die Messfunktion Low Z. Mit der MODE Taste ist es möglich, die Einstellung zwischen Gleich - und Wechselspannung zu ändern. Phantomwerte: In niedrigen DC- und AC Spannungsbereichen und nicht angeschlossenen und somit offenen Eingängen zeigt die LCD-Anzeige sogenannte Phantomwerte, d.
- Seite 8 3.4 Durchgangsprüfung, Diodenmessung und Kapazätitsmessung Für die Auswahl der jeweiligen Messung, wird der Auswahlschalter auf die Widerstandsmessung gestellt. Nun ist es möglich zwischen den verschiedenen Messarten, mithilfe der Mode Taste, die Durchgangsprüfung, Diodenmessung und Kapazitätsmessung auszuwählen. 3.4.1 Durchgangsprüfung Bei der Durchgangsprüfung wird der Prüfling mit dem Messmittel verbunden.
- Seite 9 3.5 Berührungsloser Spannungsdetektor Die Funktion des berührungslosen Spannungsdetektors ist in jeder Schalterstellung nutzbar. Bevor Sie die Funktion nutzen, prüfen Sie an einer bekannten Schaltung, ob der Spannungsdetektor korrekt ausschlägt. Zur Überprüfung halten sie das Gerät nahe an die Spannungsquelle oder das zu Überprüfende Gerät. In dem Moment, in dem das Gerät eine Quelle erkennt, fängt die rote LED an zu leuchten.
-
Seite 10: Technische Daten
4. Technische Daten Bereich Auflösung Genauigkeit 6.000V DC Spannung 60.00V 10mV ± 1,5% + 2 dig. (Auto Sense) 600.0V 100mV 1000V ± 2% + 2 dig. * Eingangs Impedanz: 10M * Niedrige Eingangs Impedanz (Low Z): 3K (Max 600V DC) Bereich Auflösung Genauigkeit... - Seite 11 Bereich Auflösung Genauigkeit 60.00nF 0.01nF 600.0nF 0.1nF ± 3% + 5 dig. Kapazität 6.000µF 60.00 µF 0.01 µF 600.0 µF 0.1 µF ± 3,5% + 10 dig. 4000 µF 1 µF ± 5% + 10 dig. * ≤ 6nF nicht spezifiziert * Überspannungsschutz: 300Vrms Testbedingung Ablesung...
- Seite 12 Gabelöffnung: ca. 16mm (6000 Counts) LCD – Negativitätsanzeige Display: Batterie Anzeige: Geringe Spannung der Batterien Messrate: 3 Abtastungen / sekunde Betriebstemperatur: 5°C bis 40°C Lagertemperatur: -20°C bis 60°C Umgebungsfeuchtigkeit bei Betrieb: Maximal 80% bis 31°C / 50% bis 40°C Betriebshöhe: Maximal 2000 Meter Batterien: 2 x 1,5V AA Batterien...
- Seite 13 Hinweise zum Batteriegesetz Im Lieferumfang vieler Geräte befinden sich Batterien, die. z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Seite 14 Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 10/2019/Lie. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
-
Seite 15: Safety Precautions
1. Safety precautions This product complies with the requirements of the following European Community Directives: 2014/30/EC (Electromagnetic Compatibility) and 2014/35/EC (Low Voltage) as amended by 2014/32/EC (CE-Marking). Overvoltage category III 1000 V / IV 600 V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient overvoltage CAT II: For local level, appliances, main wall outlets, portable equipment... - Seite 16 To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. Damages resulting from failure to observe these safety precautions are exempt from any legal claims whatever. Do not subject the equipment to direct sunlight, extreme temperatures, extreme humidity or dampness Do not operate the equipment near strong magnetic fields...
- Seite 17 2. Introduction The P 1700 fork clamp meter is used to measure current on equipment. The fork-shaped opening of the device allows the user to perform a fast and effective current measurement in hard to reach areas. Examples of this are the measurements on terminal blocks in control cabinets or individual wires / leads on electrical devices.
- Seite 18 3. Controls Clamp fork for current measurements LED Lamp LCD Display Battery compartment Rotatable switch Function keys Connection for test leads -18-...
- Seite 19 3.1. AC current measurement WARNING: Make sure that the test leads are disconnected from the meter before performing the current measurement. The fork current meter is able to measure alternating currents up to 200 amperes. The measurements are carried out without contact and without separate test leads which must be connected to the instrument.
- Seite 20 measurement Set the selector switch to the measuring function Low Z. With the MODE button it is possible to change the setting between DC and AC voltage. Phantom values: In low DC and AC voltage ranges and unconnected and thus open inputs, the LCD display shows so-called phantom values: that means not "000".
- Seite 21 3.4.1 Continuity test During the continuity test, the test object is connected to the measuring device. If the test specimen is continuous, a tone sounds (lower 50). The resistance value is also displayed during the continuity test. 3.4.2 Diode measurement The diode measurement determines whether a diode is intact or defective.
- Seite 22 3.6 More functions There are more functions, which are also included such as the Max / Min button, the Data HOLD button, the automatic switch-off, the backlight and the flashlight. To determine the maximum and minimum values of a measurement, simply press the Max / Min key. With the Data HOLD key it is possible to freeze the current value.
-
Seite 23: Specifications
4. Specifications Range Resolution Accuracy 6.000V DC Voltage 60.00V 10mV ± 1,5% + 2 dig. (Auto Sense) 600.0V 100mV 1000V ± 2% + 2 dig. * Input impadance: 10M * Low input impedance (Low Z): 3K (Max 600V DC) Range Resolution Accuracy 1.000V~6.000V... - Seite 24 Range Resolution Accuracy 60.00nF 0.01nF 600.0nF 0.1nF ± 3% + 5 dig. Capacity 6.000µF 60.00 µF 0.01 µF 600.0 µF 0.1 µF ± 3,5% + 10 dig. 4000 µF 1 µF ± 5% + 10 dig. * ≤ 6nF not specified * Overvoltage protection: 300Vrms Test condition Reading...
- Seite 25 Open fork: about 16mm Display: (6000 Counts) LCD negativity display Battery indicator: Low battery voltage Measurement rate: 3 readings per second Operating temperature: 5°C to 40°C Storage temperature: -20°C to 60°C Operating Humidity: Max 80% up to 31°C / 50% up to 40°C Operating altitude: Max 2000 meters Battery:...
- Seite 26 Notification about the Battery Regulation The delivery of many devices includes batteries, which for example serve to operate the remote control. There also could be batteries or accumulators built into the device itself. In connection with the sale of these batteries or accumulators, we are obliged under the Battery Regulations to notify our customers of the following: Please dispose of old batteries at a council collection point or return them to a local shop at no cost.
- Seite 27 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 10/2019/Lie. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
- Seite 28 -28-...
