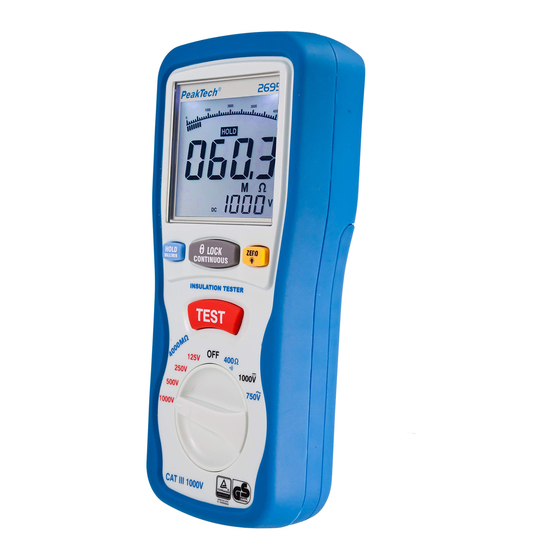

PeakTech 2695 Bedienungsanleitung

Digitaler isolationstester/ insulation tester
Vorschau ausblenden Andere Handbücher für 2695:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
PeakTech
2695
Bedienungsanleitung/
Operation Manual
Digitaler Isolationstester/
Insulation Tester

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PeakTech 2695

Inhaltszusammenfassung für PeakTech 2695

  • Seite 1 PeakTech  2695 Bedienungsanleitung/ Operation Manual Digitaler Isolationstester/ Insulation Tester...

  • Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes

    1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Überspannungskategorie III 1000V;Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc.

  • Seite 3: Allgemeine Merkmale

    * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. * Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) * Überschreiten Sie bei keiner Messung den eingestellten Messbereich. Sie vermeiden so Beschädigungen des Gerätes.

  • Seite 4: Technische Daten

    3. Technische Daten Messfolge: 0,4 Sekunden / 2,5 mal pro Sekunde Nullabgleich: Automatisch „OL“ wird angezeigt Überbereichsanzeige: Batterieanzeige: wird angezeigt Betriebstemperatur: 0°C bis 40°C (Luftfeuchtigkeit max. 80%) Lagertemperatur: -10°C bis 60°C (Luftfeuchtigkeit max. 70%) 9 V/DC (6 x 1,5V „AA“ Batterien) Spannungsquelle: Maße (BxHxT) 200 x 90 x 50 mm...
  • Seite 5 Meg Ohms Prüfspan- nung (Leer- Kurz- lauf- Auf- Genauig- schluß- spannung) Bereich lösung keit Prüfstrom strom ≥1mA 125V 0.125~4.000 MΩ 0.001 MΩ +(2%+10) 1 mA (+ 10%) @ (0%~+10%) Last 125kΩ 4.001~40.00 MΩ 0.01 MΩ +(2%+10) 40.01~400.0 MΩ MΩ +(4%+ 5) 400.1~4000 MΩ...

  • Seite 6: Anzeigen Und Bedienelemente

    4. Anzeigen und Bedienelemente Digitale Messanzeige Data Hold Taste; Max/Min Dauerbetriebstaste (LOCK) Hintergrundbeleuchtungs- und Nullstellungstaste Testtaste Drehwahlschalter/Bereichswahlschalter V/-Buchse COM-Buchse...

  • Seite 7: Sicherheitshinweise Und Vorbereitungen Zum Messbetrieb

    5. Sicherheitshinweise und Vorbereitungen zum Messbetrieb 1. Vor Durchführung der Messung, Messschaltung spannungslos schalten, Messungen an spannungsführenden Bauteilen oder Schaltungen liefern ein falsches Messergebnis. 2. Sicherstellen, dass die Batterien entsprechend den Batteriesymbolen im Batteriefach eingelegt sind. 3. Vor dem Anschluss der Prüfleitungen an die Messschaltung, erforderlichen Messbereich mit dem Bereichswahlschalter wählen.

  • Seite 8: Auswechseln Der Batterie

    6.4. Wechselspannungsmessungen 1. Rote Prüfleitung an den V/-Eingang und schwarze Prüfleitung an den COM-Eingang anschließen. 2. Bereichswahlschalter in Stellung 750 V AC drehen. 3. Prüfspitzen an dem zu prüfenden Bauteil anschließen. 4. Messwert in der LCD-Anzeige ablesen. 6.5. Hinweis zum Messbetrieb Die Messwertanzeige wir durch verschiedene Faktoren, unter anderem der Zeitdauer der angelegten Messspannung und der Qualität des Isolationsmaterials des gemessenen Bauteils beeinflusst.
  • Seite 9 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 01/2016/VK/Ho.

  • Seite 10: Safety Precautions

    1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). Overvoltage category III 1000V; pollution degree 2. CAT I: For signal level, telecommunication, electronic with small transient over voltage CAT II: For local level, appliances, main wall outlets, portable equipment CAT III: Supplied from a cable under earth;...

  • Seite 11: General Specifications

    * Replace the battery as soon as the battery indicator “BAT” appears. With a low battery, the meter might produce false reading that can lead to electric shock and personal injury. * Fetch out the battery when the meter will not be used for long period. * Periodically wipe the cabinet with a damp cloth and mid detergent.
  • Seite 12 3. Technical Data Sampling rate: 0,4 sec /2,5 times per second Zero Adjustment: Automatic OverRangeIndicator: “ OL” is displayed LowBat.Indication: is displayed Operating temp.: 0°C (32°F) to 40°C (104°F)- (humidity below 80%) Storage temp.: -10°C (14°F) to 60°C (140°F) - (humidity below 70%) 9V/DC (6 x 1,5V “AA”...
  • Seite 13 Meg Ohms Terminal Voltage Short (open circuit Reso- circuit voltage) Range lution Accuracy Test Current current ≥1mA 125V 0.125~4.000 MΩ 0.001 MΩ +(2%+10) 1 mA (+ 10%) @ (0%~+10%) load 125kΩ 4.001~40.00 MΩ 0.01 MΩ +(2%+10) 40.01~400.0 MΩ MΩ +(4%+ 5) 400.1~4000 MΩ...

  • Seite 14: Front Panel Description

    4. Front Panel Description Digital Display Data Hold Button; MAX/MIN Lock Button Backlight Button; ZERO Test Button Rotary Function switch VΩ Jack COM input jack -13-...

  • Seite 15: Measuring Procedure

    5. Precautions & Preparation for Measurements 1. Remove the power from the circuit when making the measurement. If any voltage is present in the testing circuit, then an erroneous reading will result. 2. Ensure, that the batteries (6 x 1,5 V AA battery) are connected correctly to the right position into the battery compartment.

  • Seite 16: Battery Replacement

    6.4. ACV Measurement 1. Connect the RED test plug into V/-jack. 2. Connect the BLACK test plug into COM-jack- 3. Rotate the Function/Range Switch to the 750 V AC position. 4. Connect test leads into circuit under test. 5. Read the measured values at the display. 6.5.
  • Seite 17 We recommend to calibrate the unit again, after 1 year. ® © PeakTech 01/2016/VK/Ho. PeakTech Prüf- und Messtechnik GmbH – Gerstenstieg 4 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16  info@peaktech.de  www.peaktech.de...
