- Seite 1 PeakTech 2165 USB ® Bedienungsanleitung Operation manual Digital LCR-Meter...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). nachfolgend aufgeführten Sicherheitshinweise Informationen zum sicheren und gefahrlosen Betrieb und/oder Service des Gerätes sowie die in der Bedienungsanleitung aufgeführten Sicherheits- und Warnhinweise sind unbedingt zu beachten. - Seite 3 Messergebnisse hervorrufen. Stromschläge und körperliche Schäden können die Folge sein. Gerät nicht unbeaufsichtigt betreiben. Sollten Sie das Gerät für einen längeren Zeitraum nicht benutzen, entnehmen Sie die Batterie aus dem Batteriefach. Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
-
Seite 4: Allgemeine Spezifikationen
2. Allgemeine Spezifikationen Display 4½-stellige LCD-Anzeige, max. 19999 Überlastanzeige Display zeigt „OL“ an. Batterieanzeige Reicht der Ladezustand der Batterie nicht aus, erscheint Batteriesymbol. Speichern Sie alle eingestellten Werte ab (einschließlich der SET-Werte). Messfolge 1 x Sek., nominal. Betriebstemp.-Bereich 0° C - 50° C bei 80% rel. Luftfeuchte Lagertemp.-Bereich -20°... - Seite 5 Hinweis: Der Mikroprozessor des Messgeräts kann selbst erkennen, ob eine Sicherung durchgebrannt oder beschädigt ist. Das „FUSE“-Symbol erscheint auf der LCD-Anzeige und ein Dauerton ist zu hören. Abmessungen (HxBxT) 192 x 91 x 53 mm Gewicht ca. 365g (einschließlich Batterie und Holster) Zubehör Prüfleitungen,...
-
Seite 6: Spezifikationen
3. Spezifikationen 3.1. Kapazität... - Seite 8 3.2. Induktivität...
- Seite 10 3.3. Widerstand...
-
Seite 11: Bedienungshinweise
Anmerkung: 1. Der Q-Wert ist der Reziprokwert von DF. 2. Die Spezifikation basiert auf den am Messgerät verwendeten Teststeckern (Testklemmen). 3. L (C) x bezeichnet die Ablesung der Induktivität (Kapazität) auf dem Display; Beispiel: Wenn Induktivität (Kapazität) = 18.888H (F), dann L (C) x = 18888. 4. - Seite 12 3. Es gibt zwei Messverfahren, wenn es zu Messungen unter 0,5 Ohm kommt: a) Verwenden der Krokodil-Klemmen für eine sichere Verbindung mit der Prüfkomponente. b) Die Kontakte der Prüfkomponente sollten sauber sein und frei von Oxidation um eine Beeinflussung der Genauigkeit zu verhindern.
-

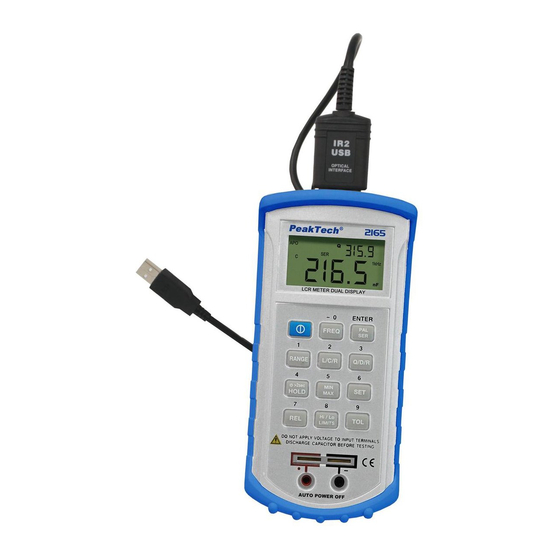

Seite 13: Frontansicht Des Gerätes
5. Frontansicht des Gerätes ® PeakTech 2165 USB Sekun- däran- Primär- zeige anzeige -12-... - Seite 14 APO: Abschaltautomatik RS-232 Verbindung ist hergestellt Aufzeichnungsmodus MAX: Maximum Anzeige MIN: Minimum Anzeige AVG: Mittelwert Anzeige AUTO: Automatische Bereichswahl HOLD-Funktion SET: Einstellungsmodus Relativwert Anzeige ∆: TOL: Toleranz Anzeige PAL: Parallel Anzeige SER: Seriell Anzeige Verlustfaktor Anzeige Güteklasse Parallel/Seriell Anzeige Toleranz Anzeige 1 kHz: Frequenzanzeige 120 Hz:...
- Seite 15 (1) Automatische Abschaltung Wenn das Messgerät länger als 10 Minuten nicht benutzt wurde, schaltet es sich automatisch ab. Drücken Sie die Ein/Aus-Taste (|) um in den Betriebsmodus zurückzukehren. Wenn das Gerät ausgeschaltet ist, drücken Sie die Ein/Aus-Taste (|) um es wieder einzuschalten. Der Betriebszustand vor Abschalten des Geräts wird wiederhergestellt.
- Seite 16 (4) Bereichstaste RANGE-Taste können manuellen Bereichswahlmodus auswählen „AUTO“-Anzeige ausschalten. (Dabei bleibt das Messgerät auf den Bereich eingestellt, in dem es sich vor dem Umschalten zum manuellen Bereichswahlmodus befand.) Im manuellen Bereichswahlmodus können Sie durch Drücken der RANGE-Taste stufenweise den Bereich vergrößern. Nach jedem Drücken wird ein neuer Wert angezeigt.
- Seite 17 Das Display wird von hinten beleuchtet. Wenn Sie diese Taste erneut für Sekunden drücken, verlassen Hintergrundbeleuchtung wieder. Die Hintergrundbeleuchtung schaltet sich 1 Minute nach Aktivierung selbständig wieder aus. (8) MIN/MAX-Taste Drücken Sie die MIN/MAX-Taste um in den Min/Max/Avg-Modus zu wechseln und die automatische Abschaltfunktion zu beenden. Außer der Ein-/Aus-Taste (|) und der HOLD-Taste können keine weiteren Tasten bedient werden.
- Seite 18 (9) SET 1. Die SET-Funktion kann nur aktiviert werden, wenn zuvor keine anderen Funktionen verwendet wurden. 2. Drücken Sie die SET-Taste um den SET-Modus anzuzeigen und automatisch zur manuellen Bereichswahl zu wechseln. 3. Im SET-Modus wird die Anzeige im Hauptdisplay gelöscht, das Nebendisplay zeigt „SET“...
- Seite 19 (10) REL-Relativmodus (nur Hauptdisplay) Drücken Sie die REL-Taste um in den Relativmodus zu wechseln. Die angezeigte Ablesung wurde als Referenzwert gespeichert, das Display steht auf Null und die Anzeige „∆“ erscheint. Drücken Sie die REL-Taste erneut um den Relativmodus wieder zu verlassen. Beispiel: Wenn die angezeigte Ablesung 100,0 ist, drücken Sie die REL-Taste um diesen Wert als Referenzwert zu speichern.
- Seite 20 (12) TOL Nehmen Sie wie unter (9) SET (Punkt 6) beschrieben die TOL Einstellungen vor. Drücken TOL-Taste Toleranzmodus anzuzeigen und automatisch in den manuellen Bereichswahlmodus zu wechseln. Der ursprünglich voreingestellte Standardwert und die Anzeige „TOL“ werden gleichzeitig einzeln angezeigt. Im „TOL“-Modus zeigt das Hauptdisplay den aktuellen Wert an und das Nebendisplay den Toleranzwert.
-
Seite 21: Wartung
6. Wartung WARNUNG Prüfleitungen vor dem Austausch von Batterien, Sicherungen oder der Durchführung irgendwelcher Reparaturen entfernen! 6.1. Austausch von Batterien Die Stromversorgung erfolgt über eine 9V-„Transistor“-Batterie (NEDA 1604, IEC 6F22). Wenn ein Austausch der Batterie erforderlich ist, erscheint das Batteriesymbol in der LCD-Anzeige. Entfernen Sie zum Austausch der Batterie die beiden Schrauben auf der Rückseite des Messgeräts und nehmen Sie den Deckel des Batteriefachs... - Seite 22 Gesetzlich vorgeschriebene Hinweise zur Batterieverordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
-
Seite 23: Rs-232 Befehls-Tabelle
7. RS-232 Befehls-Tabelle Verbinden Sie RS-232C-Schnittstellenkabel mit einem Computer um das Software-Programm zu verwenden. (1) RS-232 Schnittstellen-Parameter Baud Rate: 1200 Parity: EVEN Data bits: Stop bits: 1. Setup Einstellungen Befehl: S "SETUP READY...X" wird angezeigt, wenn das Gerät bereit ist. Befehl [E(L/C/R)(Q/D/R)(P/S)(A/B)(A/M)(0~6)]: Wechseln der Hauptfunktion: (L/C/R): L, C oder R Testfunktion... - Seite 24 [U± 19999]: REL SET-Wert [V± 19999]: Hi LIMITS-Wert [W± 19999]: Lo LIMITS-Wert [X± 19999]: TOL SET-Wert [Y± 19999]: TOL SET Hi-Wert [Z± 19999]: TOL SET Lo-Wert Nach Eingang Einstellungsdaten (U/V/W/Y/X/Z) und dem erneuten Senden der empfangenen Daten sollte der PC die Richtigkeit der Datenausgabe, 7 Ziffern, prüfen. d.
- Seite 25 L/C/R Q/D/R A (1 kHz) / B (120 Hz) P (PAL) / S (SER) A (AUTO) / M (MENU) 0/1: Primäre Anzeige (MSD) 8: Bereichsänderung 9: OL 6 ~ 10 Primäranzeigedaten 10. LSD 11. Primaranzeigebereich 12. MSD 13. 12 ~ 15: Sekundäranzeigedaten 15.
- Seite 26 35. B (Hintergrundbeleuchtung) / _ (normal) 36. A (Adapter insert) / _ (normal) 37. B (Batterie schwach) / _ (normal) 38. CR (ASCII : 0DH) 39. nl (LF) (ASCII : 0AH) (3) RS-232 Ausgang für Hauptdisplay -25-...
- Seite 27 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. © PeakTech® 07/2012/Th/pt/St/pt. -26-...
