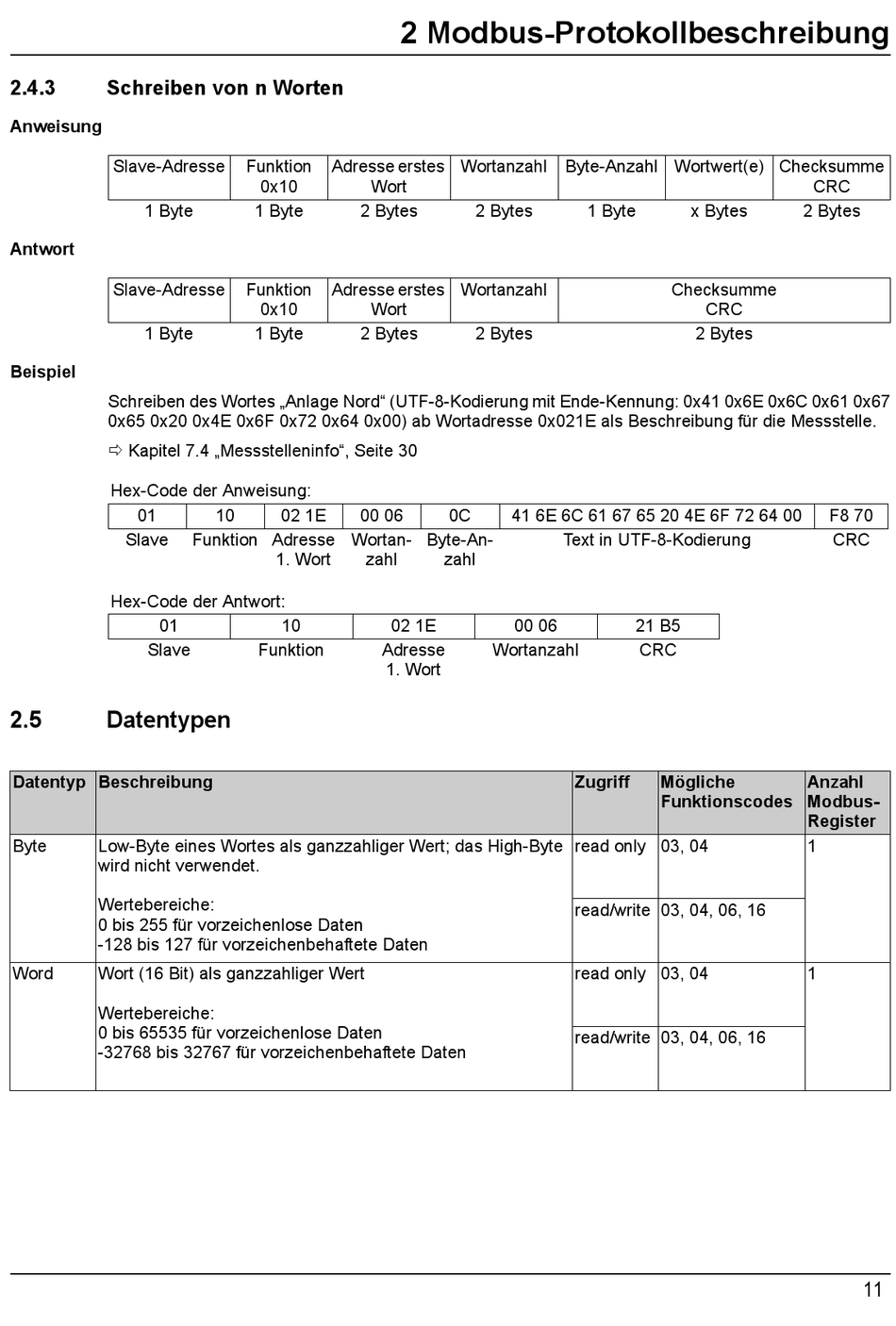

2.4.3
Schreiben von n Worten
Anweisung
Slave-Adresse
1 Byte
Antwort
Slave-Adresse
1 Byte
Beispiel
Schreiben des Wortes „Anlage Nord" (UTF-8-Kodierung mit Ende-Kennung: 0x41 0x6E 0x6C 0x61 0x67
0x65 0x20 0x4E 0x6F 0x72 0x64 0x00) ab Wortadresse 0x021E als Beschreibung für die Messstelle.
Kapitel 7.4 „Messstelleninfo", Seite 30
Hex-Code der Anweisung:
01
Slave
Hex-Code der Antwort:
01
Slave
2.5
Datentypen
Datentyp Beschreibung
Byte
Low-Byte eines Wortes als ganzzahliger Wert; das High-Byte
wird nicht verwendet.
Wertebereiche:
0 bis 255 für vorzeichenlose Daten
-128 bis 127 für vorzeichenbehaftete Daten
Word
Wort (16 Bit) als ganzzahliger Wert
Wertebereiche:
0 bis 65535 für vorzeichenlose Daten
-32768 bis 32767 für vorzeichenbehaftete Daten
Funktion
Adresse erstes
0x10
1 Byte
2 Bytes
Funktion
Adresse erstes
0x10
1 Byte
2 Bytes
10
02 1E
00 06
Funktion Adresse
Wortan-
1. Wort
10
Funktion
2 Modbus-Protokollbeschreibung
Wortanzahl Byte-Anzahl Wortwert(e) Checksumme
Wort
2 Bytes
Wortanzahl
Wort
2 Bytes
0C
41 6E 6C 61 67 65 20 4E 6F 72 64 00
Byte-An-
zahl
zahl
02 1E
00 06
Adresse
Wortanzahl
1. Wort
1 Byte
x Bytes
Checksumme
CRC
2 Bytes
Text in UTF-8-Kodierung
21 B5
CRC
Zugriff
Mögliche
Funktionscodes
read only 03, 04
read/write 03, 04, 06, 16
read only 03, 04
read/write 03, 04, 06, 16
CRC
2 Bytes
F8 70
CRC
Anzahl
Modbus-
Register
1
1
11
