JUMO dTRANS T05
Programmierbarer Messumformer in Zweidrahttechnik
zum Einbau in Anschlusskopf Form B und zur Montage auf Hutschiene
Kurzbeschreibung
Die Messumformer erfassen Sensorsignale von Widerstandsthermometern, Thermoelementen,
Widerstandspotenziometern/WFG oder Widerständen/Potis. Bei Einsatz eines Widerstands/Po-
tis oder Widerstandsthermometers kann der eingangsseitige Sensoranschluss in Zwei-, Drei-
oder Vierleiterschaltung erfolgen. Spannungssignale im Bereich von -100 bis +1100 mV können
ebenfalls erfasst werden. Je nach Wahl des Messeingangs stehen die Linearisierungsvarianten
linear, temperaturlinear sowie die Möglichkeit einer komfortabel konfigurierbaren kundenspezifi-
schen Linearisierung zur Verfügung.
Als Ausgangssignal liefert der Typ 707050 4 bis 20 mA. Der Typ 707051 bietet als Ausgangssi-
gnal 4 bis 20 mA oder 0 bis 10 V. Der Messeingang und das Ausgangssignal sind voneinander
galvanisch getrennt. Bei beiden Typen ist eine Reversion des Ausgangssignals möglich.
Die Konfiguration des Messumformers hinsichtlich Fühlerart, Anschlusstechnik des Fühlers,
Messbereich (frei einstellbar) und Linearisierung erfolgt mit Hilfe eines Setup-Programms am
PC. Die Verbindung mit dem PC wird über eine USB-Schnittstelle, welche keine zusätzliche
Hilfsspannung benötigt, hergestellt. Über die USB-Schnittstelle kann der vom Messumformer er-
fasste Min.-/Max.-Prozesswert, die Min.-/Max.-Betriebstemperatur ausgelesen und die Sensor-
verdrahtung online überprüft werden.
Der Betriebszustand des Messumformers wird über eine zweifarbige Kontroll-LED (rot/grün) si-
gnalisiert. Im störungsfreien Betrieb leuchtet diese grün. Tritt eine Störung auf, wie z. B. Fühler-
bruch, wird dies durch die entsprechende LED-Signalisierung angezeigt.

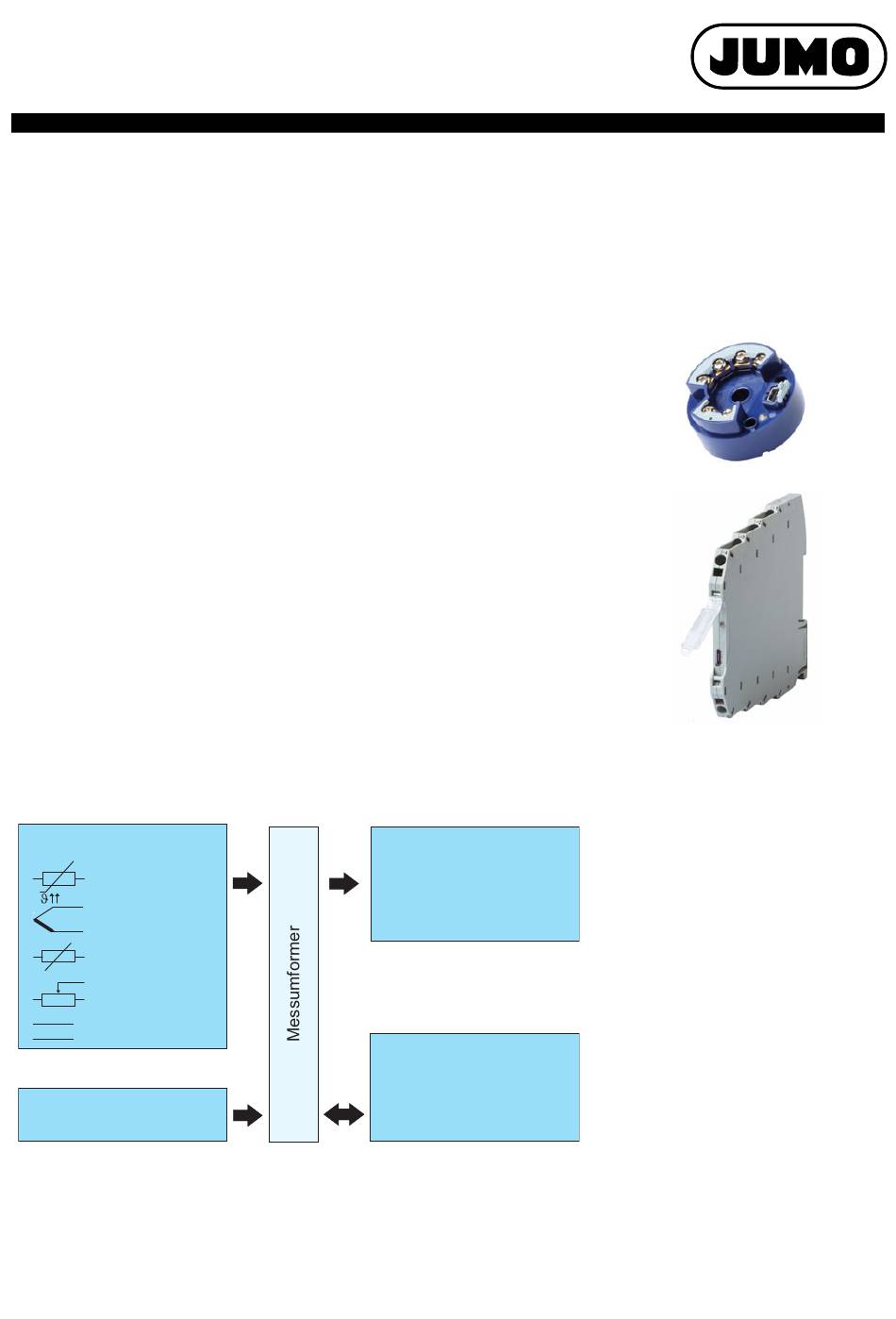

Blockschaltbild
Eingangssignale
Widerstands-
thermometer
Thermoelement
Widerstand/Poti
Widerstands-
potenziometer/WFG
+
Spannung
-
Spannungsversorgung
DC 11 bis 35 V
V1.00/DE/00576945
Telefon: +49 661 6003-727
Telefax: +49 661 6003-508
E-Mail: mail@jumo.net
Internet: www.jumo.net
Ausgangssignale
707050: 4 bis 20 mA
707051: 4 bis 20 mA
0 bis 10 V
USB-Schnittstelle
Setup
707050: Mini-B
707051: Micro-B
Typenblatt 707050

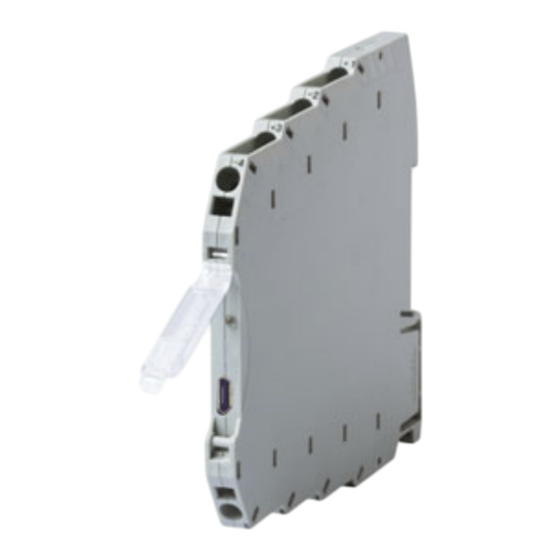

Typ 707050 (dTRANS T05 B)
Typ 707051 (dTRANS T05 T)
Besonderheiten
• Messeingang für Widerstandsthermome-
ter, Thermoelement, Widerstand/Poti,
Widerstandspotenziometer/WFG
Spannung
• galvanische Trennung zwischen Ein- und
Ausgang
• Kontroll-LED (rot/grün)
• Konfiguration direkt über USB-Kabel
ohne zusätzliche Hilfsspannung
• kundenspezifische Linearisierung
• Erfassung des Min.-/Max.-Prozesswerts
(Schleppzeigerfunktion mit Zeitpunkt)
• Möglichkeit der Temperaturangabe in °F
bei Temperatursensoren
• Typ 707051 mit Schraub- oder Federzug-
klemmen erhältlich
70705000T10Z000K000
