JUMO dTRANS T06 Junior Kurzbeschreibung

JUMO GmbH & Co. KG
Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany
Postadresse: 36035 Fulda, Germany
JUMO dTRANS T06 Junior
Multifunktions-Vierdrahtmessumformer der Einstiegsklasse
Kurzbeschreibung
Der Messumformer dTRANS T06 Junior (Typ 707070) dient zur Temperaturerfassung über Wider-
standsthermometer mit 2-, 3- oder 4-Leiterschaltung oder Thermoelement. Auch Widerstandspotenzi-
ometer/WFG mit 3-Leiterschaltung, sowie Gleichspannungssignale im Bereich von 0 bis 1 V können
zur Messwandlung angeschlossen werden.
Das Ausgangssignal ist gegenüber dem Messeingang und der Spannungsversorgung galvanisch ge-
trennt (Dreifachtrennung).
Je nach Messeingang sind unterschiedliche Linearisierungsvarianten (linear, temperaturlinear oder
kundenspezifisch) möglich. Als Ausgangssignal stehen die Varianten 0(4) bis 20 mA oder 0(2) bis 10 V
zur Verfügung.
Die Prozessgrößen, wie z.B. Temperatur oder Druck werden zuverlässig am Analogausgang ausgege-
ben und auf Messbereichsüber- und unterschreitung überwacht.
Im Fehlerfall gibt der Messumformer ein definiertes Ausgangssignal nach Empfehlung von NAMUR
NE 43 ab, welches nachgeschaltete Systeme erkennen können.
Die Betriebszustände werden optisch mit Hilfe einer 2-farbigen LED (rot, grün) signalisiert.
Ein störungsfreier Betrieb wird durch eine dauerhaft grün leuchtende LED, Störungszustände werden
durch eine dauerhaft rot leuchtende LED angezeigt.
Die Konfiguration des Messumformers erfolgt über das komfortable PC-Setup-Programm ohne An-
schluss einer zusätzlichen Versorgungsspannung (USB-powered).

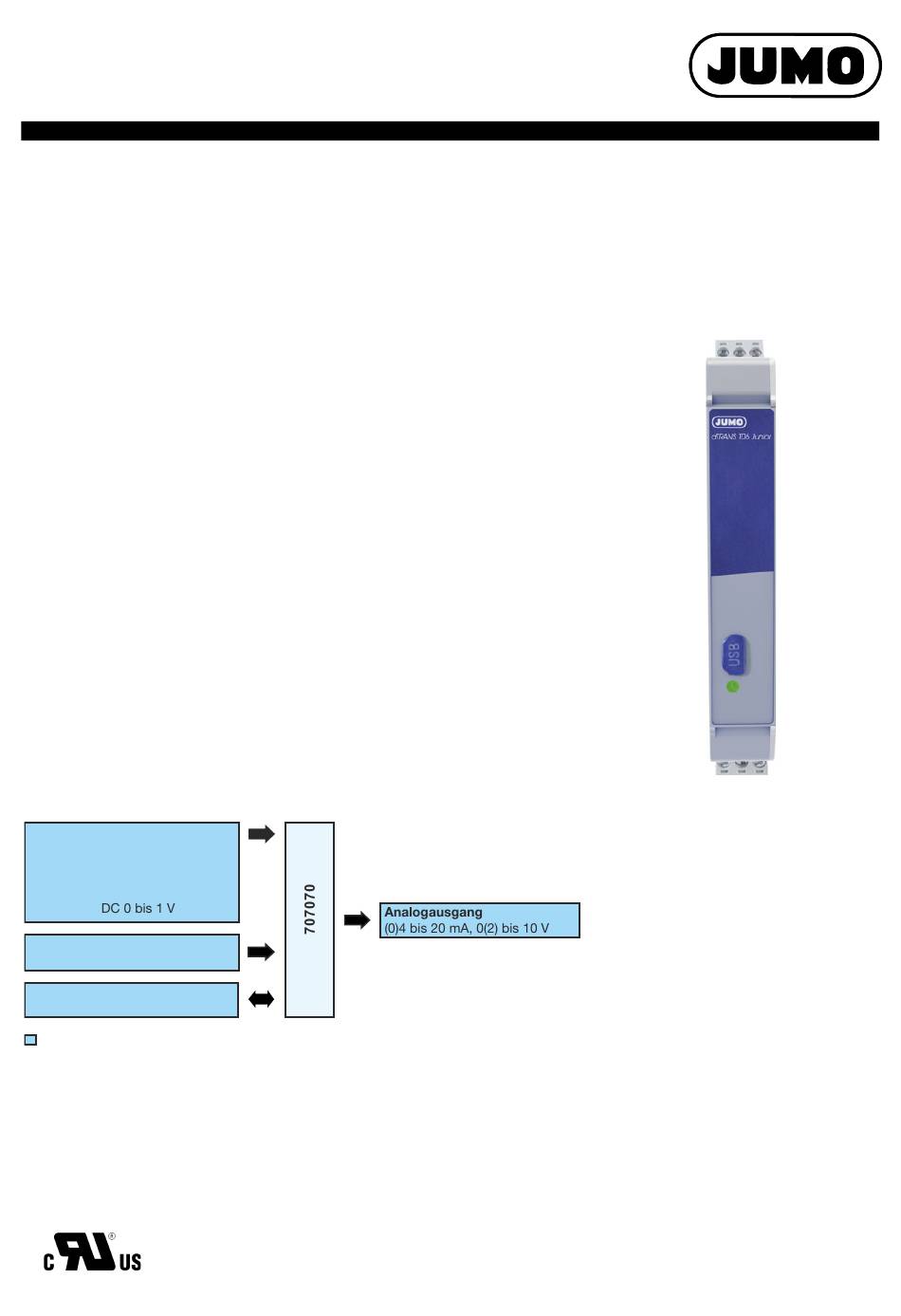

Blockschaltbild
Analogeingang
- Widerstandsthermometer in
2-, 3- oder 4-Leiterschaltung
- Poti/WFG in 3-Leiterschaltung
- Thermoelement
- Spannung
Spannungsversorgung
- DC 24 V, +10/-15 %
USB-Schnittstelle
- USB-(Device) für Setup
Werkseitig vorhanden
Zulassungen/Prüfzeichen (siehe Technische Daten)
V6.00/DE/00689192/2019-11-19
Telefon: +49 661 6003-727
Telefax: +49 661 6003-508
E-Mail: mail@jumo.net
Internet: www.jumo.net
Typenblatt 707070
Besonderheiten
• hohe galvanische Signaltrennung
• kundenspezifische Linearisierung
• Ausgangssimulation
• Min.-/Max.-Schleppzeiger Funktion
• Betriebsstundenzähler
• komfortable Setup-Konfiguration
• UL Zulassung
Typ 707070/...
(USB-powered)
70707000T10Z000K000
Seite 1/8
