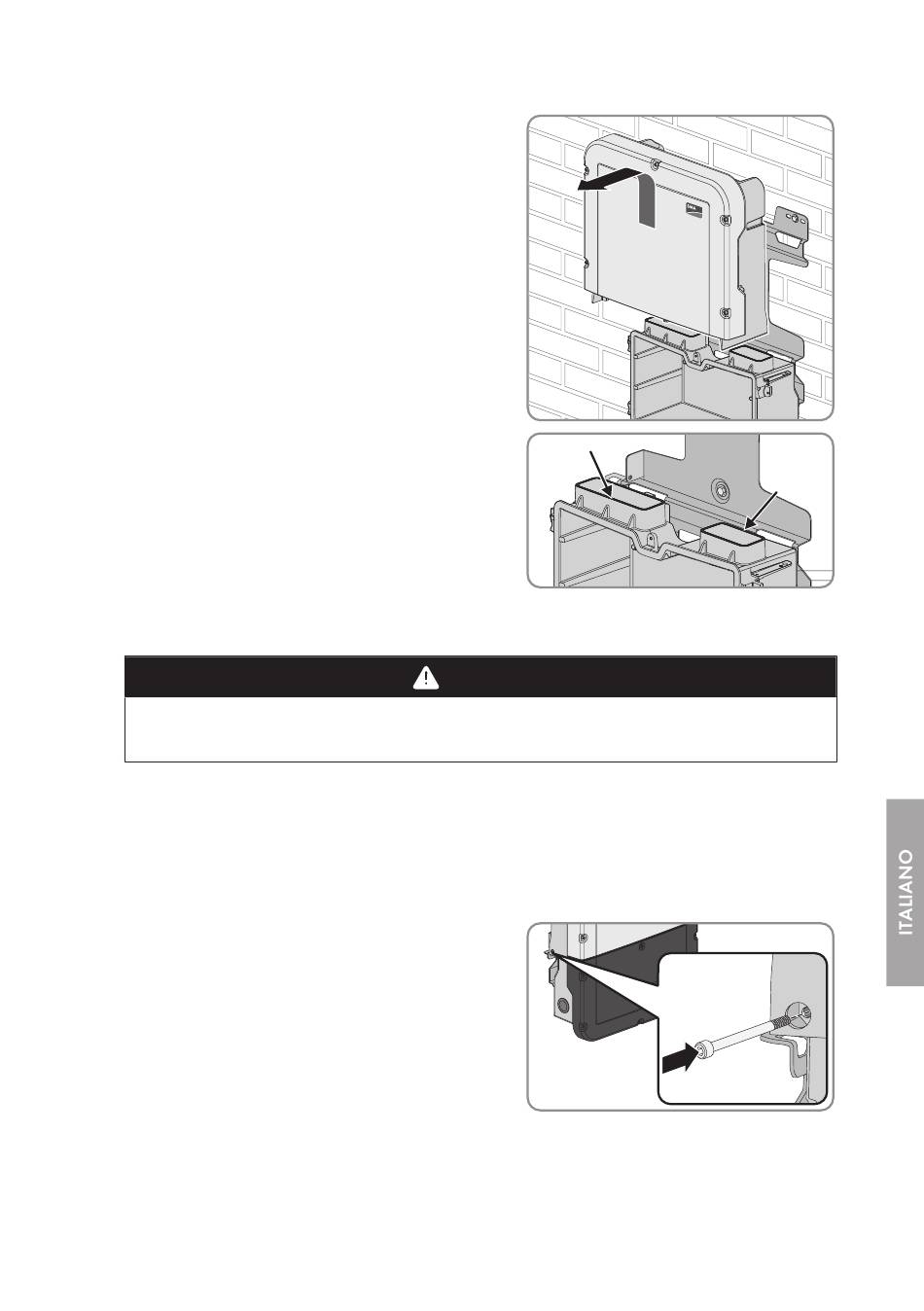

10. Rimuovere dall'alto la Power Unit dal supporto da
parete, scollegando in questo modo la Power Unit
dalla Connection Unit.
11. Rimuovere eventuali residui di guarnizione rimasti
sulle due aperture di collegamento sul lato superiore
della Connection Unit.
6 Montaggio della nuova Power Unit
1.
Pericolo di morte per alta tensione
• Disinserire l'inverter (v. istruzioni dell'inverter).
2. Agganciare la nuova Power Unit nelle aperture superiori nel supporto da parete inserendo
contemporaneamente la Power Unit sulla Connection Unit. I fori per le viti sul lato sinistro e
destro della Power Unit devono coincidere con i fori della Connection Unit e i cavi che escono
dalla Power Unit non devono essere incastrati.
3. Con un cacciavite Torx (TX 25) serrare 2 viti con 2 rondelle rispettivamente a destra e sinistra
sul lato della Power Unit (coppia:6 Nm ± 0,3 Nm).
4. Fissare l'inverter al supporto da parete. A tal fine,
con un cacciavite Torx (TX 25), far passare la vite
M5x60 attraverso il foro sul lato sinistro della
Power Unit e serrarla nella filettatura (coppia:
1,7 Nm ± 0,3 Nm).
5. Se l'inverter deve essere protetto contro il furto, applicare 1 lucchetto:
Manuale di servizio
6 Montaggio della nuova Power Unit
PERICOLO
SBSxx-10-AT-PU-SG-xx-10
T O P
