6 Montaje de la nueva Power Unit

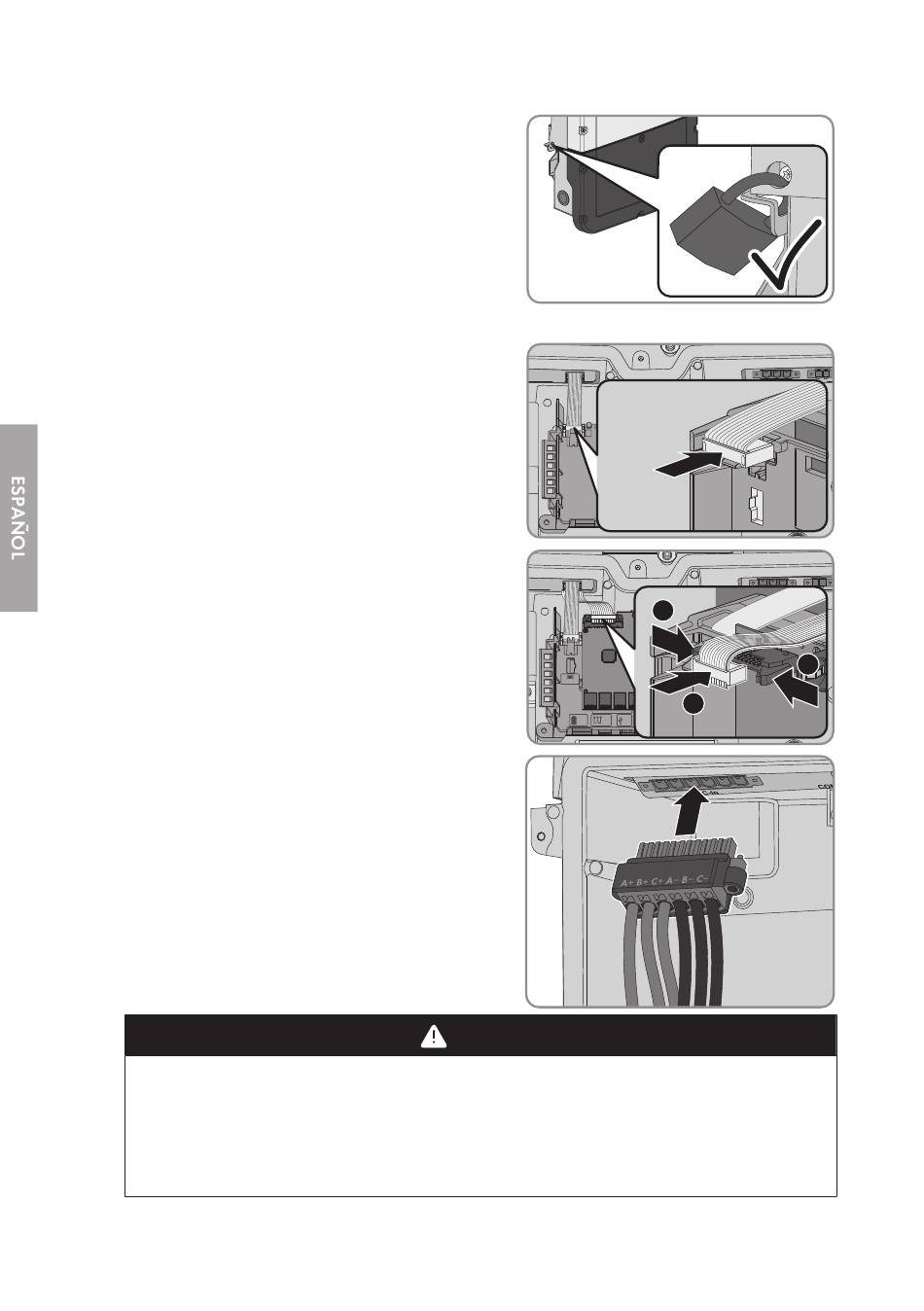

• Para ello, pase el arco del candado por el
orificio previsto para ello en el lado izquierdo
de la Power Unit y cierre el arco.
• Conserve la llave del candado en un lugar seguro.
6. Pase hasta la Connection Unit el cable plano que
debe conectar el subgrupo de comunicación con la
Power Unit e insértelo en el conector hembra del
subgrupo de comunicación.
7. Introduzca en el conector hembra del módulo de
interfaz de la batería el cable plano que debe
conectar el subgrupo de comunicación con el
módulo de interfaz de la batería y bloquéelo.
8. Inserte la caja de bornes con los conductores de
CC conectados en la ranura DC-in de la
Connection Unit. Toque únicamente la carcasa
negra de la caja de bornes.
9.
Peligro de muerte por arcos voltaicos
La caja de bornes debe atornillarse a la ranura con dos tornillos. Si la caja de bornes no
está correctamente montada y se suelta de la ranura pueda producirse un arco voltaico. Un
arco voltaico causa daños que pueden ser mortales.
• Monte la caja de bornes en la ranura tal y como se describe a continuación.
40 SBSxx-10-AT-PU-SG-xx-10
COM
X1
COM
M1
X1
DISPLAY
Max. 30V DC
BAT MFR USB
PELIGRO
Instrucciones de servicio técnico
SMA Solar Technology AG
AC-out
M1 M2
X2
ANT.
FCC ID: SVF-KP20
IC: 9440A-KP20
A B D-IN SPS
AC-out
2
_
+
M2
X2
2
ANT.
FCC ID: SVF-KP20
IC: 9440A-KP20
1
A B
D-IN SPS
SPS
SPS
