6 Neue Power Unit montieren

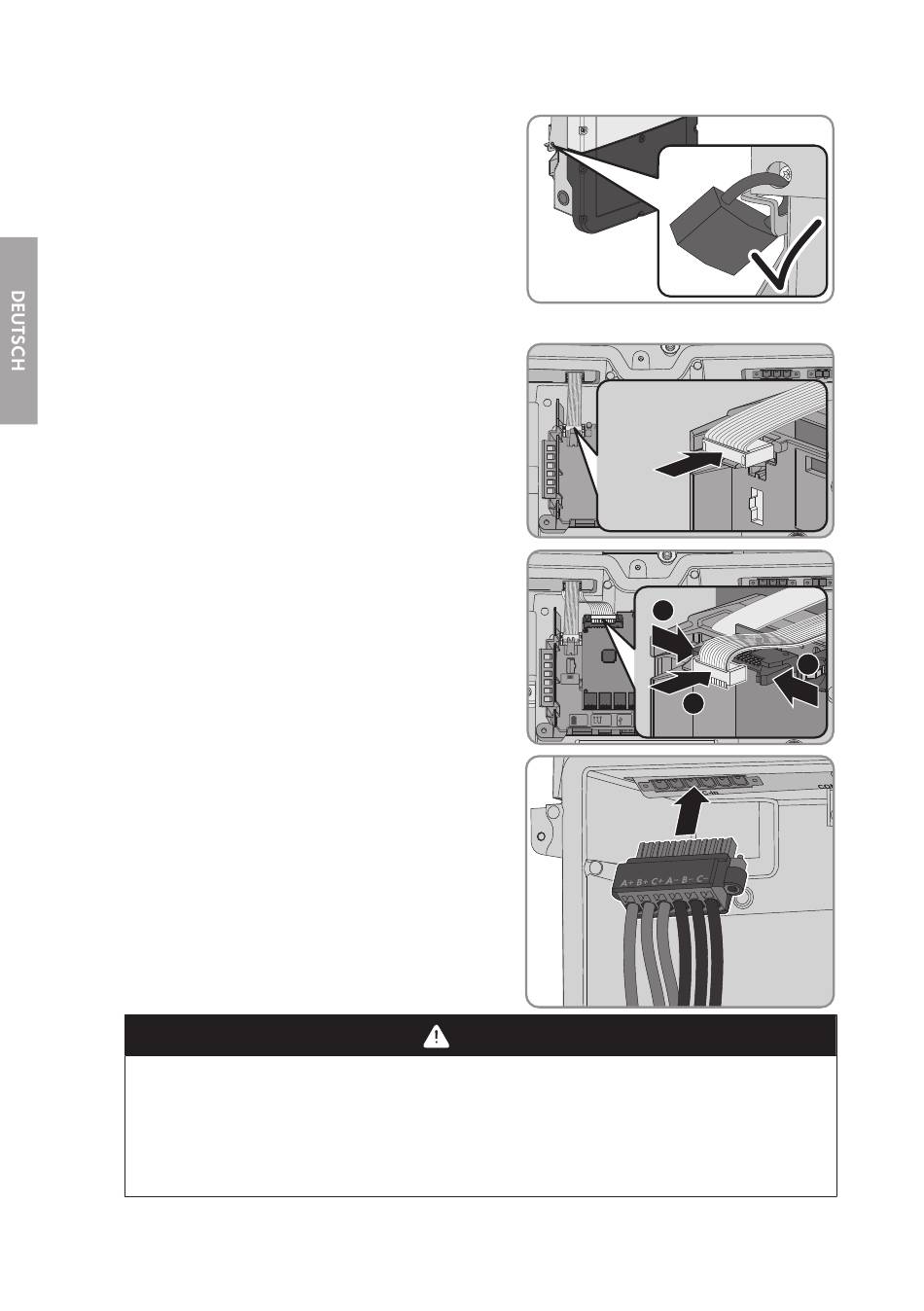

• Dazu den Bügel des Vorhängeschlosses durch
das dafür vorgesehene Loch auf der linken
Seite der Power Unit führen und den Bügel
schließen.
• Den Schlüssel zum Öffnen des Vorhängeschlosses an einem sicheren Ort aufbewahren.
6. Das Flachbandkabel, das die
Kommunikationsbaugruppe mit der Power Unit
verbinden soll, in die Connection Unit ziehen und in
die Buchse auf der Kommunikationsbaugruppe
stecken.
7. Das Flachbandkabel, das die
Kommunikationsbaugruppe mit dem Batterie-
Schnittstellenmodul verbinden soll, in die Buchse auf
dem Batterie-Schnittstellenmodul stecken und
verriegeln.
8. Die Klemmleiste mit den angeschlossenen DC-Leitern
in den Steckplatz DC-in in der Connection Unit
stecken. Dabei die Klemmleiste nur an dem
schwarzen Gehäuse berühren.
9.
Lebensgefahr durch Lichtbogen
Die Klemmleiste muss am Steckplatz mit 2 Schrauben festgedreht werden. Wenn die
Klemmleiste nicht korrekt montiert ist und sich aus dem Steckplatz löst, kann ein Lichtbogen
entstehen. Ein Lichtbogen verursacht lebensgefährliche Verletzungen.
• Die Klemmleiste wie im Folgenden beschrieben am Steckplatz montieren.
