5 Démontage de la Power Unit défectueuse

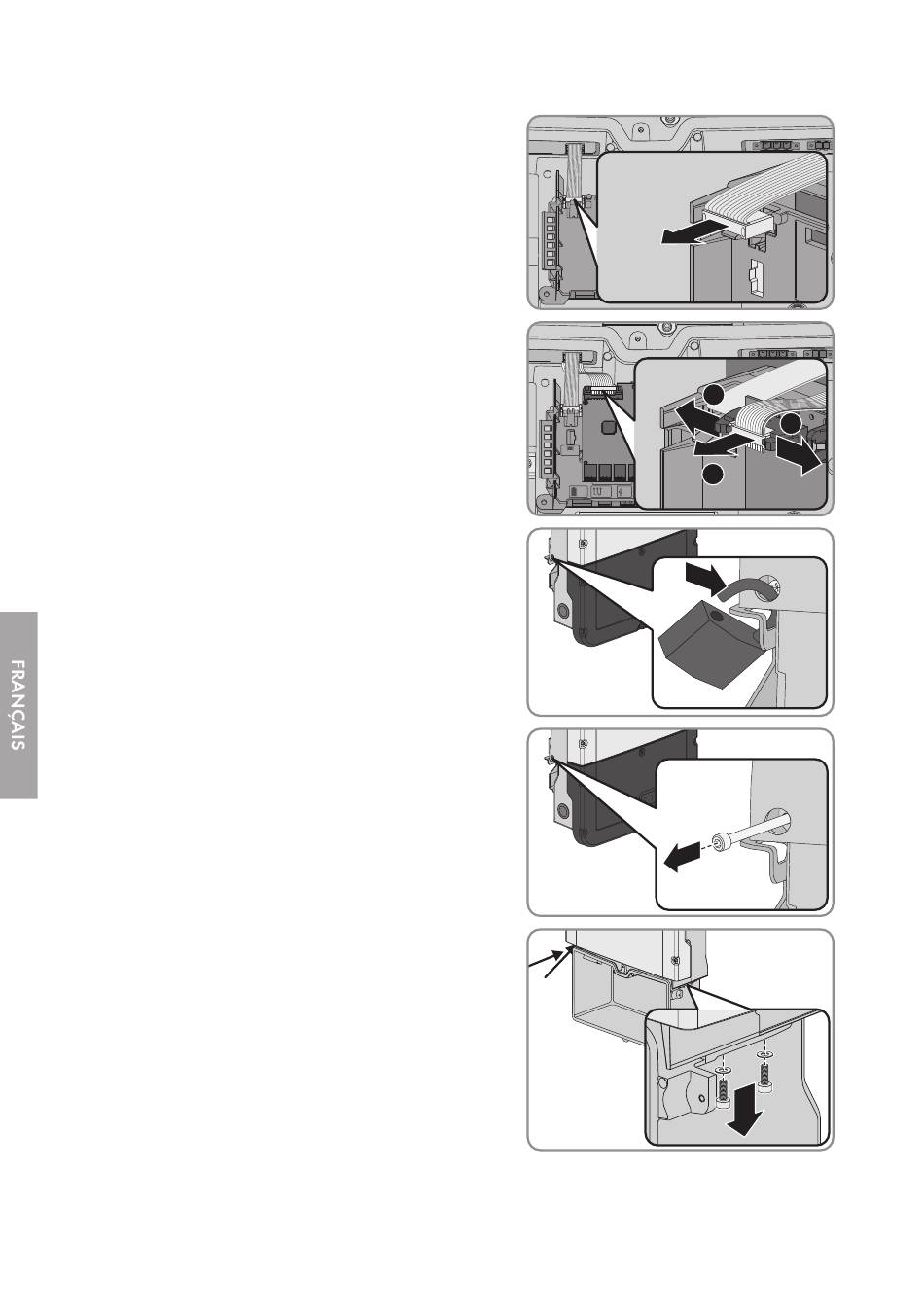

5. Retirez du groupe de communication le câble plat
qui relie le groupe de communication à la
Power Unit.
6. Retirez du module d'interface batterie le câble plat
qui relie le groupe de communication au module
d'interface batterie.
7. Si l'onduleur est sécurisé contre le vol à l'aide d'un
cadenas, ouvrez le cadenas et retirez-le.
8. Dévissez la vis M5x60 servant à la fixation de
l'onduleur sur le support mural à l'aide d'un
tournevis Torx (TX 25).
9. Desserrez 2 vis à droite et à gauche sur le côté de
la Power Unit à l'aide d'un tournevis Torx (TX 25) et
mettez-les de côté avec les rondelles.
