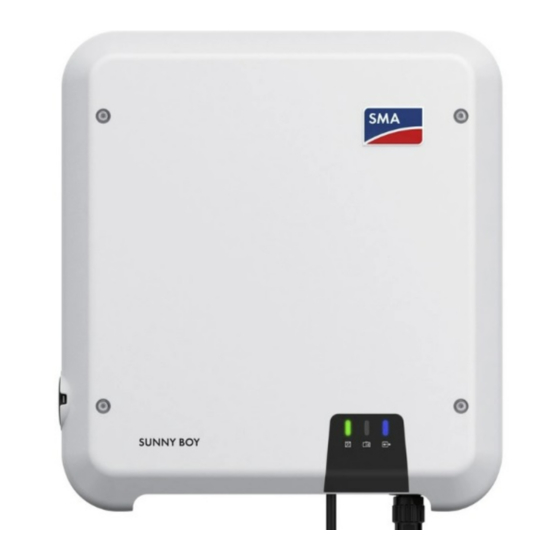

- Seite 1 Betriebsanleitung SUNNY BOY 5.5-JP B O Y S U N DEUTSCH SB55-LV-JP-41-BE-de-12 | Version 1.2...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. - Seite 3 SMA Solar Technology AG Rechtliche Bestimmungen Fax +49 561 9522-100 www.SMA.de E-Mail: info@SMA.de Stand: 03.07.2020 Copyright © 2020 SMA Solar Technology AG. Alle Rechte vorbehalten. Betriebsanleitung SB55-LV-JP-41-BE-de-12...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........Gültigkeitsbereich....................... Zielgruppe ........................Inhalt und Struktur des Dokuments................Warnhinweisstufen..................... Symbole im Dokument ....................Auszeichnungen im Dokument .................. Benennungen im Dokument..................Weiterführende Informationen .................. Sicherheit................... 10 Bestimmungsgemäße Verwendung................10 Wichtige Sicherheitshinweise ..................10 Lieferumfang................ - Seite 5 SMA Solar Technology AG Inhaltsverzeichnis 7.5.2 DC-Steckverbinder konfektionieren ............33 7.5.3 PV-Generator anschließen ..............35 7.5.4 DC-Steckverbinder demontieren............38 Inbetriebnahme ................ 41 Vorgehensweise für die Inbetriebnahme ..............41 Wechselrichter in Betrieb nehmen ................41 Konfigurationsoption wählen ..................43 Bedienung................. 45 Aufbau einer Verbindung zur Benutzeroberfläche ..........
- Seite 6 Inhaltsverzeichnis SMA Solar Technology AG 15 Kontakt..................98 SB55-LV-JP-41-BE-de-12 Betriebsanleitung...
-
Seite 7: Hinweise Zu Diesem Dokument
Produkts. Die aktuelle Version dieses Dokuments sowie weiterführende Informationen zum Produkt finden Sie im PDF-Format und als eManual unter www.SMA-Solar.com. Das eManual können Sie auch über die Benutzeroberfläche des Produkts aufrufen. Abbildungen in diesem Dokument sind auf die wesentlichen Details reduziert und können vom realen Produkt abweichen. -
Seite 8: Symbole Im Dokument
1 Hinweise zu diesem Dokument SMA Solar Technology AG VORSICHT Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu leichten oder mittleren Verletzungen führen kann. ACHTUNG Kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zu Sachschäden führen kann. Symbole im Dokument Symbol Erklärung Information, die für ein bestimmtes Thema oder Ziel wichtig, aber nicht sicher- heitsrelevant ist Voraussetzung, die für ein bestimmtes Ziel gegeben sein muss... -
Seite 9: Benennungen Im Dokument
Vollständige Benennung Benennung in diesem Dokument Sunny Boy Wechselrichter, Produkt Weiterführende Informationen Weiterführende Informationen finden Sie unter www.SMA-Solar.com. Titel und Inhalt der Information Art der Information "Bestellformular für den SMA Grid Guard-Code" Formular "PUBLIC CYBER SECURITY - Richtlinien für eine sichere PV-Anlagen- Technische Information kommunikation"... -
Seite 10: Sicherheit
Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum... -
Seite 11: Lebensgefahr Durch Stromschlag Beim Berühren Spannungsführender Teile Bei Geöffnetem Produkt
SMA Solar Technology AG 2 Sicherheit Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten immer beachtet werden müssen. Das Produkt wurde gemäß internationaler Sicherheitsanforderungen entworfen und getestet. Trotz sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten, Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem... -
Seite 12: Lebensgefahr Durch Stromschlag Bei Überspannungen Und Fehlendem Überspannungsschutz
2 Sicherheit SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem Überspannungsschutz Überspannungen (z. B. im Falle eines Blitzschlags) können durch fehlenden Überspannungsschutz über die Netzwerkkabel oder andere Datenkabel ins Gebäude und an andere angeschlossene Geräte im selben Netzwerk weitergeleitet werden. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen... -
Seite 13: Lebensgefahr Durch Stromschlag Bei Zerstörung Eines Messgeräts Durch Überspannung
Anlage, der Häufigkeit der Geräte-Updates, der Häufigkeit der Sunny Portal-Übertragungen oder der Nutzung von FTP-Push. Hohe Kosten für die Internetverbindung können die Folge sein. • SMA Solar Technology AG empfiehlt die Nutzung einer Internet-Flatrate. ACHTUNG Beschädigung des Produkts durch Reinigungsmittel Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts... -
Seite 14: Lieferumfang
3 Lieferumfang SMA Solar Technology AG Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Wechselrichter Wandhalterung... -
Seite 15: Zusätzlich Benötigte Materialien Und Hilfsmittel
SMA Solar Technology AG 4 Zusätzlich benötigte Materialien und Hilfsmittel Zusätzlich benötigte Materialien und Hilfsmittel In diesem Kapitel sind Materialien und Hilfsmittel aufgeführt, die zusätzlich zu den Bestandteilen des Lieferumfangs benötigt werden. Material oder Hilfsmittel Anzahl Erklärung Schrauben (Maximaler Durchmesser: 8 mm) Für die Montage des Produkts... -
Seite 16: Produktübersicht
Bezeichnung DC-Lasttrennschalter LEDs Die LEDs signalisieren den Betriebszustand des Produkts. Aufkleber mit QR-Code zum Scannen in der SMA 360° App für einfache Ver- bindung zur Benutzeroberfläche via WLAN Typenschild Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dau- erhaft am Produkt angebracht sein. Auf dem Typenschild finden Sie folgende Informationen: •... -
Seite 17: Symbole Am Produkt
SMA Solar Technology AG 5 Produktübersicht Symbole am Produkt Symbol Erklärung Dokumentationen beachten Beachten Sie alle Dokumentationen, die mit dem Produkt geliefert werden. Wechselrichter Zusammen mit der grünen LED signalisiert das Symbol den Betriebszustand des Wechselrichters. Dokumentationen beachten Zusammen mit der roten LED signalisiert das Symbol einen Fehler. -
Seite 18: Schnittstellen Und Funktionen
WLAN-Verbindung mit SMA 360° App Das Produkt ist standardmäßig mit einem QR-Code ausgestattet. Durch Scannen des QR-Codes auf dem Produkt über die SMA 360° App, wird der Zugriff auf das Produkt via WLAN hergestellt und die Verbindung zur Benutzeroberfläche erfolgt automatisch. -
Seite 19: Allstromsensitive Fehlerstrom-Überwachungseinheit
Die Aktivierung von SMA Smart Connected erfolgt während der Registrierung im Sunny Portal. Um SMA Smart Connected zu nutzen ist es nötig, dass das Produkt dauerhaft mit dem Sunny Portal verbunden ist und die Daten des Betreibers und der Fachkraft im Sunny Portal hinterlegt und auf dem aktuellen Stand sind. - Seite 20 Der Wechselrichter speist nicht in das öffentliche Stromnetz ein. Rote LED leuchtet Ereignis aufgetreten Wenn ein Ereignis auftritt, wird zusätzlich auf der Benutzeroberflä- che des Produkts oder im Kommunikationsprodukt (z. B. SMA Data Manager) eine konkrete Ereignismeldung und die zugehörige Ereig- nisnummer angezeigt. Blaue LED blinkt langsam für Kommunikationsverbindung wird aufgebaut ca.
-
Seite 21: Systemübersicht
SMA Solar Technology AG 5 Produktübersicht Systemübersicht 5.5.1 Verschaltungsübersicht NETZANSCHLUSSPUNKT VERTEILERKASTEN mit Energiezähler des Netzbetreibers max. max. 40 A 40 A ÖFFENTLICHES SUNNY BOY SUNNY BOY STROMNETZ 1 ... 9 Kabel DC+ 600 V PV-MODULE PV-MODULE Kabel DC– 600 V Außenleiter... -
Seite 22: Kommunikationsübersicht
5 Produktübersicht SMA Solar Technology AG 5.5.2 Kommunikationsübersicht SUNNY PORTAL NETZBETREIBER INTERNET ROUTER REMOTE OUTPUT SUNNY BOY CONTROL DEVICE SWITCH Internet Ethernet LAN Abbildung 4: Aufbau Anlagenkommunikation SB55-LV-JP-41-BE-de-12 Betriebsanleitung... -
Seite 23: Montage
SMA Solar Technology AG 6 Montage Montage Voraussetzungen für die Montage Anforderungen an den Montageort: WARNUNG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein. • Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden. - Seite 24 6 Montage SMA Solar Technology AG Maße für Montage: 217,5 217,5 156,5 156,5 126,5 107,5 9 x 18 Ø 9 9 x 18 9 x 18 Abbildung 6: Position der Befestigungspunkte (Maßangaben in mm) Empfohlene Abstände: Wenn Sie die empfohlenen Abstände einhalten, ist eine ausreichende Wärmeabfuhr gewährleistet.
-
Seite 25: Produkt Montieren
SMA Solar Technology AG 6 Montage Abbildung 7: Empfohlene Abstände (Maßangaben in mm) Produkt montieren Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten): ☐ 3 Schrauben, die sich für den Untergrund und das Gewicht des Wechselrichters eignen (Durchmesser: Mindestens 6 mm) ☐ 3 Unterlegscheiben, die sich für die Schrauben eignen (Außendurchmesser: Mindestens 18 mm) - Seite 26 6 Montage SMA Solar Technology AG 2. Die Wandhalterung waagerecht an der Wand ausrichten und die Position der Bohrlöcher markieren. Dabei mindestens ein Loch rechts und links und das untere Loch in der Mitte der Wandhalterung verwenden. Tipp: Bei Montage an einem Pfosten das Loch oben und unten in der Mitte der Wandhalterung verwenden.
-
Seite 27: Elektrischer Anschluss
SMA Solar Technology AG 7 Elektrischer Anschluss Elektrischer Anschluss Übersicht des Anschlussbereichs + A − + B − Abbildung 8: Anschlussbereiche an der Unterseite des Wechselrichters Position Bezeichnung 2 positive und 2 negative DC-Steckverbinder, Eingang A 2 positive und 2 negative DC-Steckverbinder, Eingang B Buchse mit Schutzkappe für die WLAN-Antenne... -
Seite 28: Beschädigung Des Wechselrichters Durch Den Einsatz Von Schraubsicherungen Als Lasttrenneinrichtung
7 Elektrischer Anschluss SMA Solar Technology AG Anforderungen an das Erdungskabel: Verwendung von feindrähtigen Leitern Sie können einen starren Leiter oder einen flexiblen, feindrähtigen Leiter verwenden. • Bei Verwendung eines feindrähtigen Leiters muss dieser mit einem Ringkabelschuh doppelt gecrimpt werden. Dabei sicherstellen, dass beim Zerren oder Biegen kein unisolierter Leiter zu sehen ist. -
Seite 29: Netzwerkkabel Anschließen
SMA Solar Technology AG 7 Elektrischer Anschluss Vorgehen: 1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern. 2. Das AC-Kabel 50 mm abmanteln. 3. U, O und W jeweils 8 mm kürzen, so dass PE 8 mm länger ist. Dadurch ist sichergestellt, dass sich PE eventueller Zugbelastung zuletzt aus der Schraubklemme löst. -
Seite 30: Beschädigung Des Produkts Durch Eindringende Feuchtigkeit
7 Elektrischer Anschluss SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem Überspannungsschutz Überspannungen (z. B. im Falle eines Blitzschlags) können durch fehlenden Überspannungsschutz über die Netzwerkkabel oder andere Datenkabel ins Gebäude und an andere angeschlossene Geräte im selben Netzwerk weitergeleitet werden. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen... - Seite 31 SMA Solar Technology AG 7 Elektrischer Anschluss 2. Die Schutzkappe von der Netzwerkbuchse abdrehen. 3. Kabeltülle aus der Gewindehülse herausdrücken. 4. Das Netzwerkkabel durch Überwurfmutter und Gewindehülse führen. Dabei die Kabeltülle am Netzwerkkabel befestigen. 5. Kabeltülle in die Gewindehülse drücken.
-
Seite 32: Wlan-Antenne Montieren
7 Elektrischer Anschluss SMA Solar Technology AG WLAN-Antenne montieren Voraussetzung: ☐ Die mitgelieferte WLAN-Antenne muss verwendet werden. Vorgehen: GEFAHR Lebensgefahr durch Stromschlag • Den Wechselrichter spannungsfrei schalten (siehe Kapitel 10, Seite 63). 2. Die Schutzkappe von der Buchse am Wechselrichter abnehmen. 3. Die WLAN-Antenne in die Buchse stecken und festdrehen (Drehmoment: 1 Nm). -
Seite 33: Dc-Steckverbinder Konfektionieren
SMA Solar Technology AG 7 Elektrischer Anschluss Einsatz von Y-Adaptern zur Parallelschaltung von Strings Die Y-Adapter dürfen nicht verwendet werden, um den DC-Stromkreis zu unterbrechen. • Die Y-Adapter nicht in unmittelbarer Umgebung des Wechselrichters sichtbar oder frei zugänglich einsetzen. • Um den DC-Stromkreis zu unterbrechen, den Wechselrichter immer wie in diesem Dokument beschrieben spannungsfrei schalten (siehe Kapitel 10, Seite 63). -
Seite 34: Kabelanforderungen
7 Elektrischer Anschluss SMA Solar Technology AG Kabelanforderungen: ☐ Kabeltyp: PV1-F, UL-ZKLA, USE2, H-CV, EM-CE ☐ Außendurchmesser: 5 mm bis 8 mm ☐ Leiterquerschnitt bei Kabeltyp PV1-F, UL-ZKLA, USE2: 2,5 mm² bis 6 mm² ☐ Leiterquerschnitt bei Kabeltyp H-CV, EM-CE: 2 mm² bis 6 mm² ☐ Anzahl Einzeldrähte: mindestens 7 ☐... -
Seite 35: Pv-Generator Anschließen
SMA Solar Technology AG 7 Elektrischer Anschluss • Den Klemmbügel lösen. Dazu einen Schraubendreher (Klingenbreite: 3,5 mm) in den Klemmbügel einhaken und den Klemmbügel aufhebeln. • Das Kabel entnehmen und erneut mit Schritt 2 beginnen. 5. Überwurfmutter bis zum Gewinde schieben und festdrehen (Drehmoment: 2 Nm). -
Seite 36: Beschädigung Der Dc-Steckverbinder Durch Verwendung Von Kontaktreinigern Oder Anderen Reinigungsmitteln
7 Elektrischer Anschluss SMA Solar Technology AG ACHTUNG Beschädigung der DC-Steckverbinder durch Verwendung von Kontaktreinigern oder anderen Reinigungsmitteln In einigen Kontaktreinigern oder anderen Reinigungsmitteln können Stoffe enthalten sein, die den Kunststoff der DC-Steckverbinder zersetzen. • Die DC-Steckverbinder nicht mit Kontaktreinigern oder anderen Reinigungsmitteln behandeln. - Seite 37 SMA Solar Technology AG 7 Elektrischer Anschluss 3. Den DC-Lasttrennschalter des Wechselrichters auf Position O stellen. 4. Spannung des PV-Generators messen. Dabei sicherstellen, dass die maximale Eingangsspannung des Wechselrichters eingehalten wird und kein Erdschluss im PV-Generator vorliegt. 5. Um einen Schutzleiter anzuschließen, wie im Folgenden beschrieben vorgehen (optional): •...
-
Seite 38: Dc-Steckverbinder Demontieren
7 Elektrischer Anschluss SMA Solar Technology AG ACHTUNG Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit bei nicht verschlossenen DC-Eingängen Das Produkt ist nur dicht, wenn alle nicht benötigten DC-Eingänge mit DC-Steckverbindern und Dichtstopfen verschlossen sind. Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion beeinträchtigt werden. - Seite 39 SMA Solar Technology AG 7 Elektrischer Anschluss GEFAHR Lebensgefahr durch Stromschlag beim Berühren freigelegter DC-Leiter oder DC-Steckerkontakte bei beschädigten oder gelösten DC-Steckverbindern Durch fehlerhaftes Entriegeln und Abziehen der DC-Steckverbinder können die DC- Steckverbinder brechen und beschädigt werden, sich von den DC-Kabeln lösen oder nicht mehr korrekt angeschlossen sein.
- Seite 40 7 Elektrischer Anschluss SMA Solar Technology AG 5. Den Klemmbügel lösen. Dazu einen Schlitz- Schraubendreher in den Klemmbügel einhaken und Klemmbügel aufhebeln (Klingenbreite: 3,5 mm). 6. Das Kabel entnehmen. SB55-LV-JP-41-BE-de-12 Betriebsanleitung...
-
Seite 41: Inbetriebnahme
SMA Solar Technology AG 8 Inbetriebnahme Inbetriebnahme Vorgehensweise für die Inbetriebnahme Vorgehensweise Siehe Jeden Wechselrichter in Betrieb nehmen. Kapitel 8.2, Seite 41 Verbindung zur Benutzeroberfläche eines Wechselrichters Kapitel 9.1, Seite 45 aufbauen. Dazu stehen Ihnen folgende Verbindungsmög- lichkeiten zur Auswahl: • Direktverbindung via WLAN •... - Seite 42 8 Inbetriebnahme SMA Solar Technology AG 2. Den DC-Lasttrennschalter des Wechselrichters auf Position I stellen. ☑ Alle 3 LEDs leuchten auf. Die Startphase beginnt. ☑ In der Startphase des Wechselrichters wird die gewünschte Firmware aufgespielt. ☑ Nach ca. 90 Sekunden gehen alle 3 LEDs wieder aus.
-
Seite 43: Konfigurationsoption Wählen
Konfigurationsoptionen: Auf der Seite Wechselrichter konfigurieren werden Ihnen verschiedene Konfigurationsoptionen angeboten. SMA Solar Technology AG empfiehlt die Konfiguration des ersten Wechselrichters in der Anlage mithilfe des Installationsasisstenten durchzuführen und alle weiteren Wechselrichter in der Anlage mithilfe der Konfigurationsdatei des ersten Wechselrichters zu konfigurieren. Dadurch stellen Sie sicher, dass alle relevanten Parameter für den optimalen Betrieb von jedem... -
Seite 44: Übernahme Der Einstellungen
8 Inbetriebnahme SMA Solar Technology AG Übernahme der Einstellungen Das Speichern der vorgenommenen Einstellungen wird durch ein Sanduhr-Symbol auf der Benutzeroberfläche angezeigt. Die Daten werden bei ausreichender DC-Spannung direkt an den Wechselrichter übertragen und übernommen. Wenn die DC-Spannung zu gering ist (z. B. -
Seite 45: Bedienung
Eingabetaste drücken. Webbrowser meldet Sicherheitslücke Nachdem die IP-Adresse eingegeben wurde, kann ein Hinweis auftreten, dass die Verbindung zur Benutzeroberfläche nicht sicher ist. SMA Solar Technology AG garantiert die Sicherheit der Benutzeroberfläche. • Laden der Benutzeroberfläche fortsetzen. ☑ Die Anmeldeseite der Benutzeroberfläche öffnet sich. -
Seite 46: Voraussetzungen
1. SMA 360° App öffnen und mit dem Sunny Portal-Benutzerkonto anmelden. 2. Im Menü QR-Code Scan wählen. 3. Den QR-Code, der auf dem Produkt klebt, mit dem QR-Code Scanner der SMA 360° App scannen. ☑ Das Endgerät verbindet sich automatisch mit dem Produkt. Der Webbrowser Ihres Endgeräts öffnet sich und die Anmeldeseite der Benutzeroberfläche wird angezeigt. -
Seite 47: Verbindung Mit Wlan-Netzwerksuche
• Allgemeingültige Zugangsadresse: IP-Adresse, die manuell vergeben oder vom DHCP- Server (Router) zugewiesen wurde (Ermittlung über Netzwerkscanner-Software oder Netzwerkkonfiguration des Routers). • Zugangsadresse für Apple- und Linux-Systeme: SMA[Seriennummer].local (z. B. SMA0123456789.local) • Zugangsadresse für Windows- und Android-Systeme: https://SMA[Seriennummer] (z. B. https://SMA0123456789) Voraussetzungen: ☐... -
Seite 48: Verbindung Via Wlan Im Lokalen Netzwerk Aufbauen
Webbrowsers eingeben und die Eingabetaste drücken. Webbrowser meldet Sicherheitslücke Nachdem die IP-Adresse eingegeben wurde, kann ein Hinweis auftreten, dass die Verbindung zur Benutzeroberfläche nicht sicher ist. SMA Solar Technology AG garantiert die Sicherheit der Benutzeroberfläche. • Laden der Benutzeroberfläche fortsetzen. -
Seite 49: An Der Benutzeroberfläche Anmelden Und Abmelden
3. Im Feld Passwort wiederholen das Passwort erneut eintragen. 4. Speichern wählen. 5. Im Feld Neues Passwort ein Passwort für die Benutzergruppe Installateur eintragen. Dabei für alle SMA Geräte, die in einer Anlage erfasst werden sollen, ein einheitliches Passwort vergeben. Das Installateurpasswort ist gleichzeitig das Anlagenpasswort. Betriebsanleitung... - Seite 50 9 Bedienung SMA Solar Technology AG 6. Im Feld Passwort wiederholen das Passwort erneut eintragen. 7. Speichern und Login wählen. ☑ Die Seite Wechselrichter konfigurieren öffnet sich. Als Installateur oder Benutzer anmelden 1. In der Dropdown-Liste Sprache die gewünschte Sprache wählen.
-
Seite 51: Aufbau Der Startseite Der Benutzeroberfläche
SMA Solar Technology AG 9 Bedienung Aufbau der Startseite der Benutzeroberfläche Abbildung 11: Aufbau der Startseite der Benutzeroberfläche (Beispiel) Betriebsanleitung SB55-LV-JP-41-BE-de-12... -
Seite 52: Geräteparameter
Bietet abhängig von der angemeldeten Benutzergruppe folgende Funktionen: • Installationsassistent starten • SMA Grid Guard-Login • Logout Hilfe Bietet folgende Funktionen: • Informationen zu verwendeten Open Source- Lizenzen anzeigen • Link zur Internetseite von SMA Solar Technology AG SB55-LV-JP-41-BE-de-12 Betriebsanleitung... -
Seite 53: Gerätestatus
SMA Solar Technology AG 9 Bedienung Position Bezeichnung Bedeutung Statuszeile Zeigt folgende Informationen an: • Seriennummer des Wechselrichters • Firmware-Version des Wechselrichters • IP-Adresse des Wechselrichters im lokalen Netzwerk und/oder IP-Adresse des Wechselrichters bei WLAN- Verbindung • Bei WLAN-Verbindung: Signalstärke der WLAN- Verbindung •... -
Seite 54: Installationsassistent Starten
In diesem Feld können Sie die Einstellungen vornehmen. Voraussetzung: ☐ Bei Konfiguration nach Ablauf der ersten 10 Einspeisestunden oder nach Abschluss des Installationsassistenten muss zum Ändern der netzrelevanten Parameter der SMA Grid Guard- Code vorhanden sein (siehe "Bestellformular für den SMA Grid Guard-Code" unter www.SMA-Solar.com). -
Seite 55: Wps-Funktion Aktivieren
SMA Solar Technology AG 9 Bedienung Vorgehen: 1. Die Benutzeroberfläche aufrufen (siehe Kapitel 9.1, Seite 45). 2. Als Installateur anmelden. 3. Auf der Startseite der Benutzeroberfläche das Menü Benutzereinstellungen wählen (siehe Kapitel 9.3, Seite 51). 4. Im Kontextmenü [Installationsassistent starten] wählen. ☑ Der Installationsassistent öffnet sich. -
Seite 56: Einschalten Der Wlan-Funktion Nur Noch Über Ethernet-Verbindung Möglich
9 Bedienung SMA Solar Technology AG Einschalten der WLAN-Funktion nur noch über Ethernet-Verbindung möglich Wenn Sie die WLAN-Funktion sowohl für die Direktverbindung als auch für die Verbindung im lokalen Netzwerk ausschalten, ist der Zugriff auf die Benutzeroberfläche des Wechselrichters und damit das erneute Aktivieren der WLAN-Schnittstelle nur noch über eine Ethernet- Verbindung möglich. -
Seite 57: Dynamische Leistungsanzeige Ausschalten
SMA Solar Technology AG 9 Bedienung Dynamische Leistungsanzeige ausschalten Der Wechselrichter signalisiert seine Leistung standardmäßig dynamisch über das Pulsieren der grünen LED. Dabei geht die grüne LED fließend an und aus oder leuchtet bei voller Leistung dauerhaft. Die unterschiedlichen Abstufungen beziehen sich dabei auf die eingestellte Wirkleistungsgrenze des Wechselrichters. - Seite 58 2. An der Benutzeroberfläche anmelden (siehe Kapitel 9.2, Seite 49). 3. Das Menü Geräteparameter aufrufen. 4. [Parameter bearbeiten] wählen. 5. Zur Änderung von Parametern, die mit einem Schloss gekennzeichnet sind, mit SMA Grid Guard-Code anmelden (nur für Installateure): • Das Menü Benutzereinstellungen wählen (siehe Kapitel 9.3, Seite 51).
-
Seite 59: Modbus-Funktion Konfigurieren
9.12 SMA ShadeFix einstellen Sie können das Zeitintervall einstellen, in dem der Wechselrichter den optimalen Arbeitspunkt suchen soll. Wenn Sie SMA ShadeFix nicht verwenden möchten, können Sie die Funktion deaktivieren. Das grundlegende Vorgehen für die Änderung von Betriebsparametern ist in einem anderen Kapitel beschrieben (siehe Kapitel 9.10 "Betriebsparameter ändern", Seite 57). -
Seite 60: Konfiguration In Datei Speichern
Verschattungssituation sollte der Wert erhöht werden. ☑ Der Wechselrichter optimiert den MPP der PV-Anlage im vorgegebenen Zeitintervall. • Um SMA ShadeFix zu deaktivieren, in der Parametergruppe DC-Seite > DC Einstellungen > SMA ShadeFix den Parameter SMA ShadeFix auf Aus stellen. -
Seite 61: Firmware-Update Durchführen
6. Den Anweisungen im Dialog folgen. 9.15 Firmware-Update durchführen Wenn für den Wechselrichter kein automatisches Update im Kommunikationsprodukt (z. B. SMA Data Manager oder Sunny Home Manager) oder im Sunny Portal eingestellt ist, haben Sie die Möglichkeit ein manuelles Firmware-Update durchzuführen. - Seite 62 9 Bedienung SMA Solar Technology AG 4. Gerät > Update wählen. 5. Den Parameter Update suchen und installieren wählen und auf Ausführen stellen. 6. [Alle speichern] wählen. ☑ Die Firmware wird im Hintergrund aktualisiert. SB55-LV-JP-41-BE-de-12 Betriebsanleitung...
-
Seite 63: Wechselrichter Spannungsfrei Schalten
SMA Solar Technology AG 10 Wechselrichter spannungsfrei schalten 10 Wechselrichter spannungsfrei schalten Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten. WARNUNG Lebensgefahr durch Stromschlag bei Zerstörung eines Messgeräts durch Überspannung... - Seite 64 10 Wechselrichter spannungsfrei schalten SMA Solar Technology AG GEFAHR Lebensgefahr durch Stromschlag beim Berühren freigelegter DC-Leiter oder DC-Steckerkontakte bei beschädigten oder gelösten DC- Steckverbindern Durch fehlerhaftes Entriegeln und Abziehen der DC-Steckverbinder können die DC- Steckverbinder brechen und beschädigt werden, sich von den DC-Kabeln lösen oder nicht mehr korrekt angeschlossen sein.
- Seite 65 SMA Solar Technology AG 10 Wechselrichter spannungsfrei schalten 9. Den AC-Stecker abdrehen und aus der Buchse für den AC-Anschluss herausziehen. Betriebsanleitung SB55-LV-JP-41-BE-de-12...
-
Seite 66: Produkt Reinigen
11 Produkt reinigen SMA Solar Technology AG 11 Produkt reinigen ACHTUNG Beschädigung des Produkts durch Reinigungsmittel Durch die Verwendung von Reinigungsmitteln können das Produkt und Teile des Produkts beschädigt werden. • Das Produkt und alle Teile des Produkts ausschließlich mit einem mit klarem Wasser befeuchteten Tuch reinigen. -
Seite 67: Fehlersuche
SMA Solar Technology AG 12 Fehlersuche 12 Fehlersuche 12.1 Passwort vergessen Wenn Sie das Passwort für den Wechselrichter vergessen haben, dann können Sie den Wechselrichter mit einem Personal Unlocking Key (PUK) freischalten. Für jeden Wechselrichter gibt es pro Benutzergruppe (Benutzer und Installateur) einen PUK. Tipp: Bei Anlagen, die in einem Kommunikationsprodukt erfasst sind, können Sie für die Benutzergruppe Installateur auch über... -
Seite 68: Ereignismeldungen
12 Fehlersuche SMA Solar Technology AG 12.2 Ereignismeldungen Ereignisnummer Meldung, Ursache und Abhilfe Netzüberspannung (Spotwert) Die Netzspannung oder Netzimpedanz am Anschlusspunkt des Wechselrich- ters ist zu hoch. Der Wechselrichter hat sich vom öffentlichen Stromnetz ge- trennt. Abhilfe: • Prüfen, ob die Netzspannung am Anschlusspunkt des Wechselrichters dauerhaft im zulässigen Bereich liegt. -
Seite 69: Netzüberspannung Langsam Abhilfe
SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe Netzüberspannung langsam Abhilfe: • Prüfen, ob die Netzspannung am Anschlusspunkt des Wechselrichters dauerhaft im zulässigen Bereich liegt. Wenn die Netzspannung aufgrund der lokalen Netzbedingungen außerhalb des zulässigen Bereichs liegt, Netzbetreiber kontaktieren. - Seite 70 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Netzunterspannung schnell Das öffentliche Stromnetz ist getrennt, das AC-Kabel ist beschädigt oder die Netzspannung am Anschlusspunkt des Wechselrichters ist zu niedrig. Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt.
- Seite 71 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe PLL nicht innerhalb Limits Das öffentliche Stromnetz ist getrennt, das AC-Kabel ist beschädigt oder die Netzspannung am Anschlusspunkt des Wechselrichters ist zu niedrig. Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt.
-
Seite 72: Netzstörung
12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Der 10-Minuten-Mittelwert der Netzspannung hat den zulässigen Bereich ver- lassen. Die Netzspannung oder die Netzimpedanz am Anschlusspunkt ist zu hoch. Der Wechselrichter trennt sich vom öffentlichen Stromnetz, um die Span- nungsqualität einzuhalten. - Seite 73 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe Netzstörung Die Netzfrequenz liegt außerhalb des zulässigen Bereichs. Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt. Abhilfe: • Netzfrequenz nach Möglichkeit auf häufige Schwankungen prüfen. Wenn vermehrt Schwankungen vorliegen und diese Meldung oft angezeigt wird, den Netzbetreiber kontaktieren und fragen, ob der Netzbetreiber einer Änderung der Betriebsparameter des...
- Seite 74 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe Frequenz unzulässig > Parameter prüfen Die Netzfrequenz liegt außerhalb des zulässigen Bereichs. Der Wechselrichter hat sich vom öffentlichen Stromnetz getrennt. Abhilfe: • Netzfrequenz nach Möglichkeit auf häufige Schwankungen prüfen.
- Seite 75 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 1302 Warten auf Netzspannung > Installationsfehler Netzanschluss > Netz und Sicherungen prüfen U/W oder O nicht angeschlossen. Abhilfe: • Sicherstellen, dass U/W und O angeschlossen sind. • Sicherstellen, dass der Leitungsschutzschalter eingeschaltet ist.
- Seite 76 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 3401 3402 DC Überspannung > Generator trennen Überspannung am DC-Eingang. Der Wechselrichter kann zerstört werden. Diese Meldung wird zusätzlich durch schnelles Blinken der LEDs signalisiert. Abhilfe: • Den Wechselrichter sofort spannungsfrei schalten.
- Seite 77 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 3901 3902 Warten auf DC-Startbedingungen > Startbedingungen nicht erreicht Die Bedingungen für die Einspeisung in das öffentliche Stromnetz sind noch nicht erfüllt. Abhilfe: • Sicherstellen, dass der PV-Generator nicht durch Schnee abgedeckt oder anderweitig verschattet ist.
- Seite 78 Parameter konnten nicht über die Speicherkarte gesetzt werden. Der Wechsel- richter speist weiter ein. Abhilfe: • Sicherstellen, dass die Parameter korrekt eingestellt sind. • Sicherstellen, dass der SMA Grid Guard-Code vorhanden ist. 7106 Updatefile defekt Die Update-Datei ist defekt. Das Update ist fehlgeschlagen. Der Wechselrich- ter speist weiter ein.
-
Seite 79: Updatetransport Erfolgreich
SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 7303 Update Hauptrechner nicht erfolgreich Die Ursache muss vom Service bestimmt werden. Abhilfe: • Den Service kontaktieren. 7320 Gerät wurde erfolgreich aktualisiert Das Firmware-Update wurde erfolgreich abgeschlossen. 7324 Warten auf Update-Bedingungen 7330 Conditionprüfung nicht erfolgreich... - Seite 80 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 7347 Inkompatible Datei Die Konfigurationsdatei ist nicht für diesen Wechselrichter geeignet. Abhilfe: • Sicherstellen, dass die gewählte Konfigurationsdatei für diesen Wechselrichter geeignet ist. • Import erneut versuchen. 7348 Fehlerhaftes Dateiformat Die Konfigurationsdatei entspricht nicht dem erforderlichen Format oder ist be- schädigt.
- Seite 81 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 7356 Update WebUI nicht erfolgreich Das Update der Wechselrichter-Benutzeroberfläche ist fehlgeschlagen. Abhilfe: • Update erneut versuchen. • Wenn diese Meldung erneut angezeigt wird, den Service kontaktieren. 7701 Netztrennstelle Netzrelais des Wechselrichters defekt.
- Seite 82 Die Ursache muss vom Service bestimmt werden. 8104 Abhilfe: • Den Service kontaktieren. 9002 SMA Grid Guard-Code ungültig Der eingegebene SMA Grid Guard-Code ist nicht korrekt. Die Parameter sind weiterhin geschützt und können nicht verändert werden. Abhilfe: • Korrekten SMA Grid Guard-Code eingeben. 9003 Netzparameter verriegelt Die Netzparameter sind jetzt für Änderungen gesperrt.
- Seite 83 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10248 [Schnittstelle]: Netzwerk stark belastet Das Netzwerk ist stark belastet. Der Datenaustausch zwischen den Geräten findet nicht optimal und stark zeitverzögert statt. Abhilfe: • Abfrageintervalle vergrößern. • Gegebenenfalls Anzahl der Geräte im Netzwerk reduzieren.
- Seite 84 12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10252 [Schnittstelle]: Verbindung gestört Es liegt kein gültiges Signal auf der Netzwerkleitung. Abhilfe: • Sicherstellen, dass bei einer Ethernet-Verbindung das Netzwerkkabel und die Netzwerkstecker nicht beschädigt sind und die Netzwerkstecker richtig gesteckt sind.
- Seite 85 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10282 [Benutzergruppe]-Login über [Protokoll] gesperrt Nach mehreren fehlerhaften Login-Versuchen ist der Login für eine begrenzte Zeit gesperrt. Der Benutzer-Login wird dabei für 15 Minuten gesperrt, der Grid Guard-Login für 12 Stunden.
-
Seite 86: Wlan-Verbindung Verloren
12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 10286 WLAN-Verbindung verloren Der Wechselrichter hat die WLAN-Verbindung zum ausgewählten Netzwerk verloren. Abhilfe: • Sicherstellen, dass der WLAN-Router oder WLAN Access Point noch aktiv ist. • Sicherstellen, dass sich der WLAN-Router oder WLAN Access Point in Reichweite befindet und einen einwandfreien Betrieb signalisiert. - Seite 87 SMA Solar Technology AG 12 Fehlersuche Ereignisnummer Meldung, Ursache und Abhilfe 10345 Webconnect-Fehler: DNS-Anfrage wird nicht beantwortet |xx| DNS-Server ist nicht erreichbar. Abhilfe: • Sicherstellen, dass die Adresse des DNS-Servers korrekt eingetragen ist. • Sicherstellen, dass das Netzwerkkabel korrekt am Wechselrichter angeschlossen ist.
-
Seite 88: Pv-Anlage Auf Erdschluss Prüfen
12 Fehlersuche SMA Solar Technology AG Ereignisnummer Meldung, Ursache und Abhilfe 29001 Inst.code gültig Der eingegebene Grid Guard-Code ist gültig. Geschützte Parameter sind jetzt entsperrt und Sie können die Parameter einstellen. Die Parameter werden nach 10 Einspeisestunden automatisch wieder gesperrt. 29004 Netzparameter unverändert... -
Seite 89: Prüfung Mittels Spannungsmessung
SMA Solar Technology AG 12 Fehlersuche • PV-Anlage mittels Spannungsmessung auf Erdschluss prüfen. • Wenn die Spannungsmessung nicht erfolgreich war, PV-Anlage mittels Isolationswiderstandsmessung auf Erdschluss prüfen. Prüfung mittels Spannungsmessung Prüfen Sie jeden String der PV-Anlage nach folgendem Vorgehen auf Erdschluss. -
Seite 90: Prüfung Mittels Isolationswiderstandsmessung
Als Durchschnittswert für den Widerstand eines PV-Moduls kann jedoch bei Dünnschichtmodulen ca. 40 MOhm und bei poly- und monokristallinen PV-Modulen ca. 50 MOhm pro PV-Modul angenommen werden (weitere Informationen zur Berechnung des Isolationswiderstands siehe Technische Information "Isolationswiderstand (Riso) von nicht galvanisch getrennten PV-Anlagen" unter www.SMA-Solar.com). SB55-LV-JP-41-BE-de-12 Betriebsanleitung... -
Seite 91: Vorrichtung Zum Sicheren Trennen Und Kurzschließen Des Pv-Generators Notwendig
SMA Solar Technology AG 12 Fehlersuche Benötigte Geräte: ☐ Geeignete Vorrichtung zum sicheren Trennen und Kurzschließen ☐ Isolationswiderstandsmessgerät Vorrichtung zum sicheren Trennen und Kurzschließen des PV-Generators notwendig Die Isolationswiderstandsmessung kann nur mit einer geeigneten Vorrichtung zum sicheren Trennen und Kurzschließen des PV-Generators erfolgen. Wenn keine geeignete Vorrichtung vorhanden ist, darf die Isolationswiderstandsmessung nicht durchgeführt werden. -
Seite 92: Wechselrichter Außer Betrieb Nehmen
13 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 13 Wechselrichter außer Betrieb nehmen Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben. VORSICHT Verletzungsgefahr durch das Gewicht des Produkts Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen. - Seite 93 SMA Solar Technology AG 13 Wechselrichter außer Betrieb nehmen 6. Kabeltülle aus Gewindehülse herausnehmen und Netzwerkkabel aus der Kabeltülle entfernen. 7. Das Netzwerkkabel aus der Gewindehülse und der Überwurfmutter herausführen. 8. Schutzkappe auf Netzwerkbuchse drehen. 9. Die Antenne abdrehen und abnehmen.
- Seite 94 13 Wechselrichter außer Betrieb nehmen SMA Solar Technology AG 12. Die Linsenkopfschrauben M5x12 links und rechts zur Sicherung des Wechselrichters an der Wandhalterung herausdrehen (PH2). 13. Den Wechselrichter senkrecht nach oben von der Wandhalterung nehmen. 14. Die Schrauben zur Befestigung der Wandhalterung herausdrehen und Wandhalterung abnehmen.
-
Seite 95: Technische Daten
SMA Solar Technology AG 14 Technische Daten 14 Technische Daten DC-Eingang Maximale Generatorleistung 13750 Wp Maximales DC/AC Verhältnis 250 % Maximale Eingangsspannung 450 V MPP-Spannungsbereich 60 V bis 450 V Bemessungseingangsspannung 290 V Minimale Eingangsspannung 60 V Start-Eingangsspannung 80 V Maximaler Eingangsstrom, pro Eingang 18 A Maximaler Gesamt-Eingangsstrom 30 A... -
Seite 96: Allgemeine Daten
14 Technische Daten SMA Solar Technology AG Eingangsseitige Freischaltstelle DC-Lasttrennschalter AC-Kurzschlussfestigkeit Stromregelung Maximale zulässige Absicherung 40 A Erdschlussüberwachung Isolationsüberwachung: R >100 kΩ Allstromsensitive Fehlerstrom-Überwachungsein- Vorhanden heit Allgemeine Daten Breite x Höhe x Tiefe 435 mm x 470 mm x 176 mm Gewicht 17 kg Länge x Breite x Höhe der Verpackung 495 mm x 595 mm x 250 mm... -
Seite 97: Ausstattung
SMA Solar Technology AG 14 Technische Daten Grenzwert für relative Luftfeuchte, nicht betau- 100 % Erweiterter Luftdruckbereich 79,5 kPa bis 106 kPa Transport nach IEC 60721-3-4, Klasse 2K3 Temperaturbereich -25 °C bis +70 °C Ausstattung DC-Anschluss DC-Steckverbinder SUNCLIX AC-Anschluss AC-Stecker WLAN Standardmäßig SMA Speedwire/Webconnect Standardmäßig Drehmomente Schrauben zur Sicherung des Wechselrichters 2,5 Nm... - Seite 98 15 Kontakt SMA Solar Technology AG 15 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Gerätetyp • Seriennummer • Firmware-Version • Ereignismeldung •...
