5 Smontaggio di Power Unit difettose

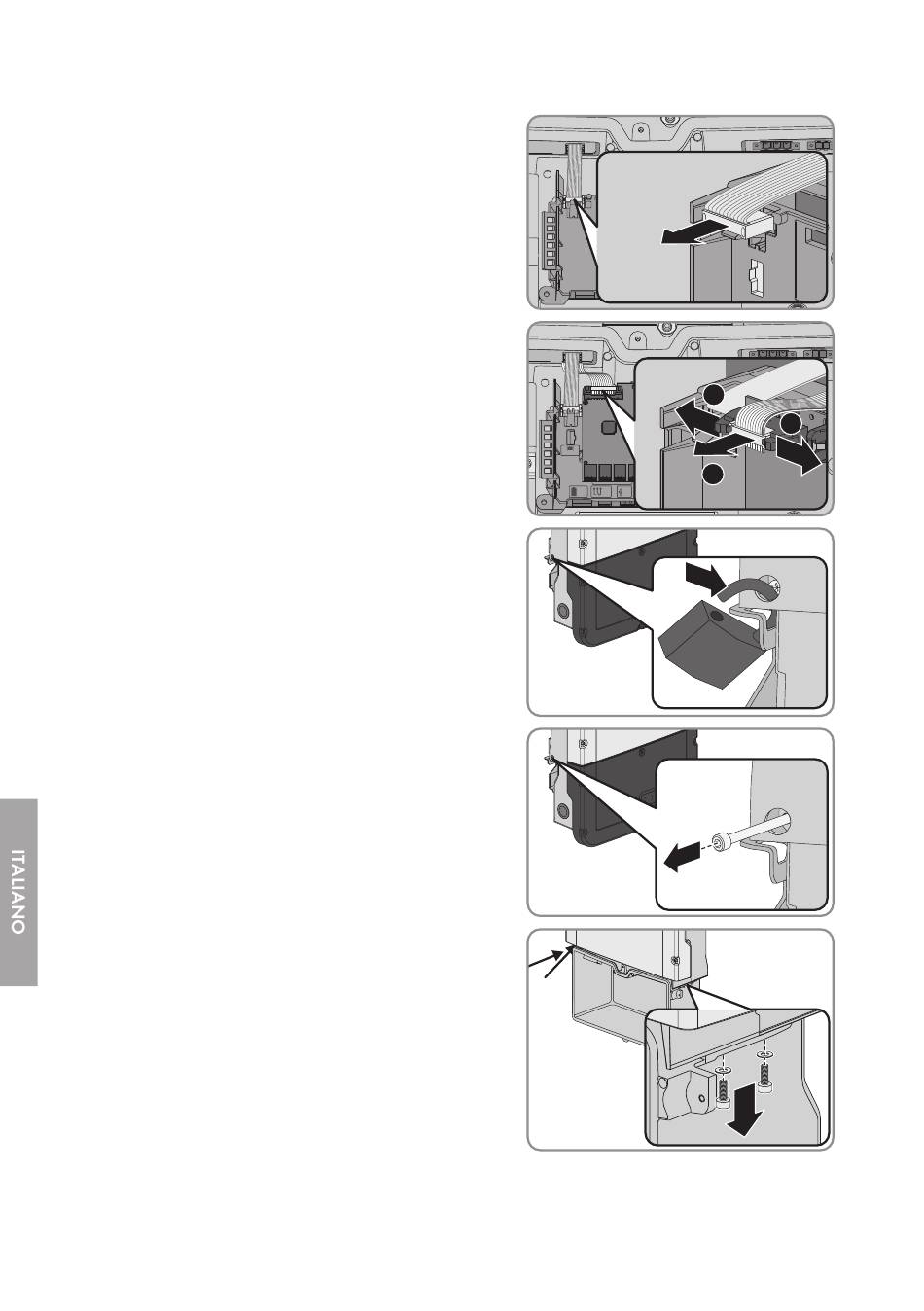

5. Rimuovere il cavo piatto, che collega la Power Unit
e il modulo di comunicazione, dal modulo di
comunicazione.
6. Rimuovere il cavo piatto, che collega il modulo di
comunicazione al modulo d'interfaccia della
batteria, dal modulo d'interfaccia della batteria.
7. Se l'inverter è protetto contro i furti con un lucchetto,
aprire e rimuovere il lucchetto.
8. Con un cacciavite Torx (TX 25) svitare la vite
M5x60 per il fissaggio dell'inverter al supporto da
parete.
9. Con un cacciavite Torx (TX 25) svitare 2 viti
rispettivamente a destra e sinistra sul lato della
Power Unit e metterle da parte insieme alle rondelle.
66 SBSxx-10-AT-PU-SG-xx-10
SMA Solar Technology AG
COM
M1 M2
X1 X2
ANT.
FCC ID: SVF-KP20
IC: 9440A-KP20
A B D-IN SPS
COM
_
+
1
M1 M2
X1 X2
ANT.
FCC ID: SVF-KP20
IC: 9440A-KP20
DISPLAY
2
A B
D-IN SPS
Max. 30V DC
USB
BAT MFR
Manuale di servizio
AC-out SPS
AC-out SPS
1
