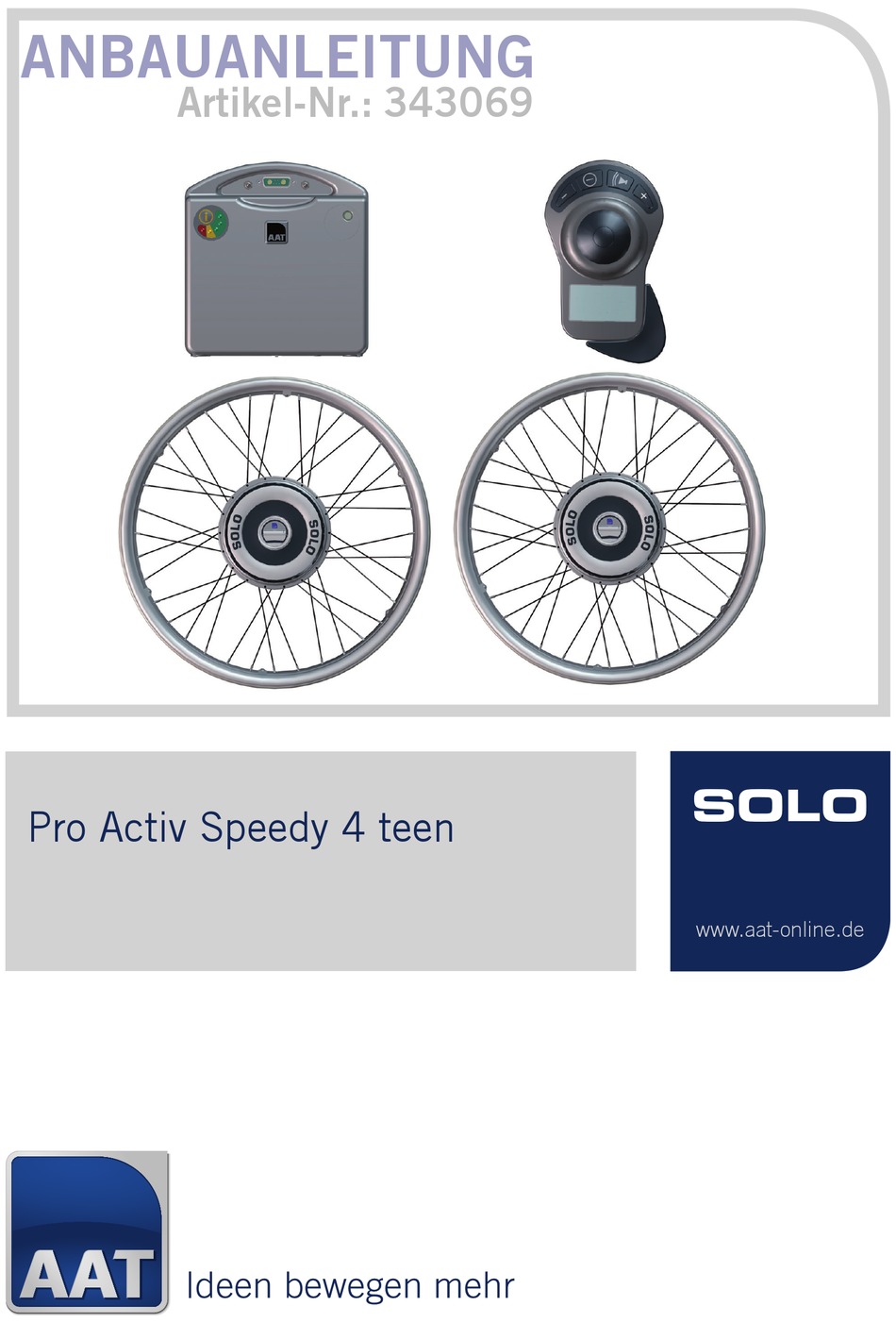

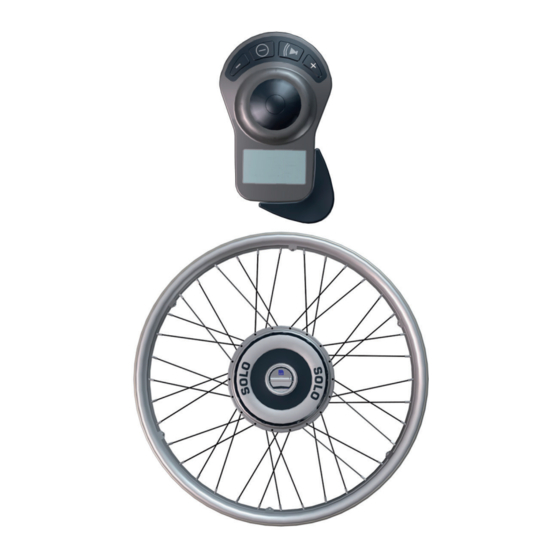

- Seite 1 ANBAUANLEITUNG Artikel-Nr.: 343069 SOLO Pro Activ Speedy 4 teen www.aat-online.de...
- Seite 2 Vorrausetzungen für den Anbau der Multihalterung 6-2: Die Multihalterung 6-2 passt nur an Rollstühle, die mit Bohrungen zur Radaufnahme mit Durchmesser 16 mm oder größer ausgestattet sind. Vorgehensweise Zusammenbau Multihalterung 6-2: Die Angaben beziehen sich auf eine Seite, die andere Seite wird dem entsprechend gleich montiert.
- Seite 3 Teil Bezeichnung 1 Bezeichnung 2 Anzl 036148 Multiknotenblech 6-2 Fertigteil links blank 036146 Multiknotenblech 6-2 Fertigt. rechts blank 036327 Verriegelung Rollstuhlhalter Fertigteil 036323 Haken für Halterung Fertigteil 035143 Fangbolzen Halterung Radnabenantriebe 035131 O-Ring 7 x 2 032537 Zylinderstift DIN 7-3M6x8 035686 Senkschraube mit ISK DIN 7991-M3x18-10.9...
- Seite 4 Stückliste Zusatzteile Teil Bezeichnung 1 Bezeichnung 2 Anzl 1 050049 Multihalterung 6-2 Baugruppe 2 001321 Hülse 10mm DIN 7991-M8x55- 3 001975 Senkschraube mit ISK 1°/105mm lang 4 035490 Radsturzadapter M27 5 000395 Sechskantmutter DIN 985-M8-8 linke Seite hinten Akkubefestigung...
- Seite 5 linke Seite außen rechte Seite innen...
- Seite 6 Wichtiger Montagehinweis für Kabel! Kabel müssen knickfrei verlegt werden. Kabel dürfen bei Faltrollstühlen nicht einklemmen. Montageanweisungen Die Knotenbleche müssen parallel zum Rollstuhl angebaut werden. Anbau nur bei AAT möglich Pos. 17 Radius anpassen. Pos. 19 Radsturzadapter anpassen 1 Bohrung für Drehmoment abbohren...
- Seite 7 Vorgehensweise Kabelführung: Verlegen Sie den Kabelsatz so, dass kein Kabel unter Zug ist und beim Zusammenklappen des Rollstuhles nicht beschädigt werden kann. Schnittstellen an den Multiknotenblechen mit jeweils 2 Stk. Senkschraube mit ISK DIN 7991-M3x18-10.9 und jeweils 2 Stk. Sechskantmutter mit Klemmteil DIN 985-M3-8 befestigen. Akkutasche unter dem Rollstuhl aufhängen.
- Seite 8 Beispielansichten für Kabelführung und Akkubefestigung Ansicht von hinten Ansicht von vorne...
- Seite 9 Beispielansichten für Bedienteilaufnahmen mit Schiebeteil mit Schwenkarm Begleitsteuerung mit Dübel Begleitsteuerung für Schiebebügel...
- Seite 10 Kabelsatz Ferritmagnet Platzieren Sie nach der Montage des Kabelsatzes den Ferritmagneten duch verschieben so nah wie möglich am Steckergehäuse...
- Seite 11 Notizen...
- Seite 12 Ihre Ansprechpartner: AAT-Anbau-Team · Tel.: +49.(0) 74 31.12 95-555 · anbau@aat-online.de Datum: 28.11.2014 Version: Kommissioniert von: AAT Alber Antriebstechnik GmbH · www.aat-online.de · info@aat-online.de Ehestetter Weg 11 · 72458 Albstadt · Tel.: +49.(0) 74 31.12 95-0 · Fax: 12 95-35...
