Serviceanleitung | Demontage und Montage des iSave 40

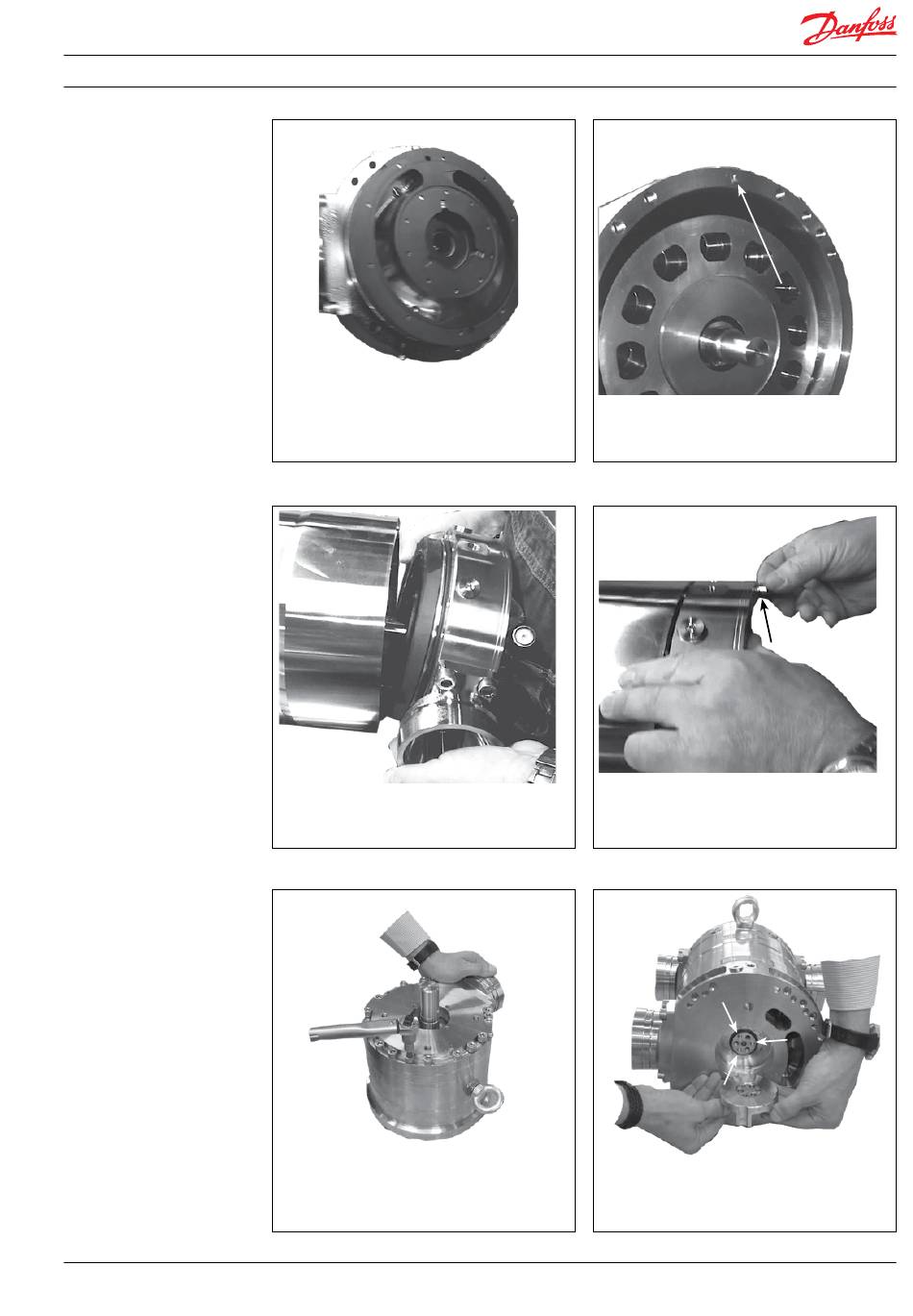

9. Setzen Sie die Durchlassplatte auf die
HD- bzw. ND-Seite des Flansch und nut-
zen Sie dazu die beiden Führungsstifte als
Hilfe. Es passt nur eine Durchlassplatte.
11. Setzen Sie die Flanscheinheit vorsichtig
auf den Führungsstift im Gehäuse.
13. Montieren Sie alle Schraubenm und ziehen
Sie diese mit einem Anzugsmoment
von 30 ±3 Nm fest.
180R9242 | AX073186502910de-000601 | 12.2019
10. Setzen Sie den Führungsstift
in das Gehäuse ein.
12. Setzen Sie eine Schraube vorsichtig
in das Gehäuse ein, um sicherzustellen,
dass die Flanscheinheit nicht verrutscht.
14. Montieren Sie die drei Stifte in der Welle
und platzieren Sie den Kupplungsteil.
