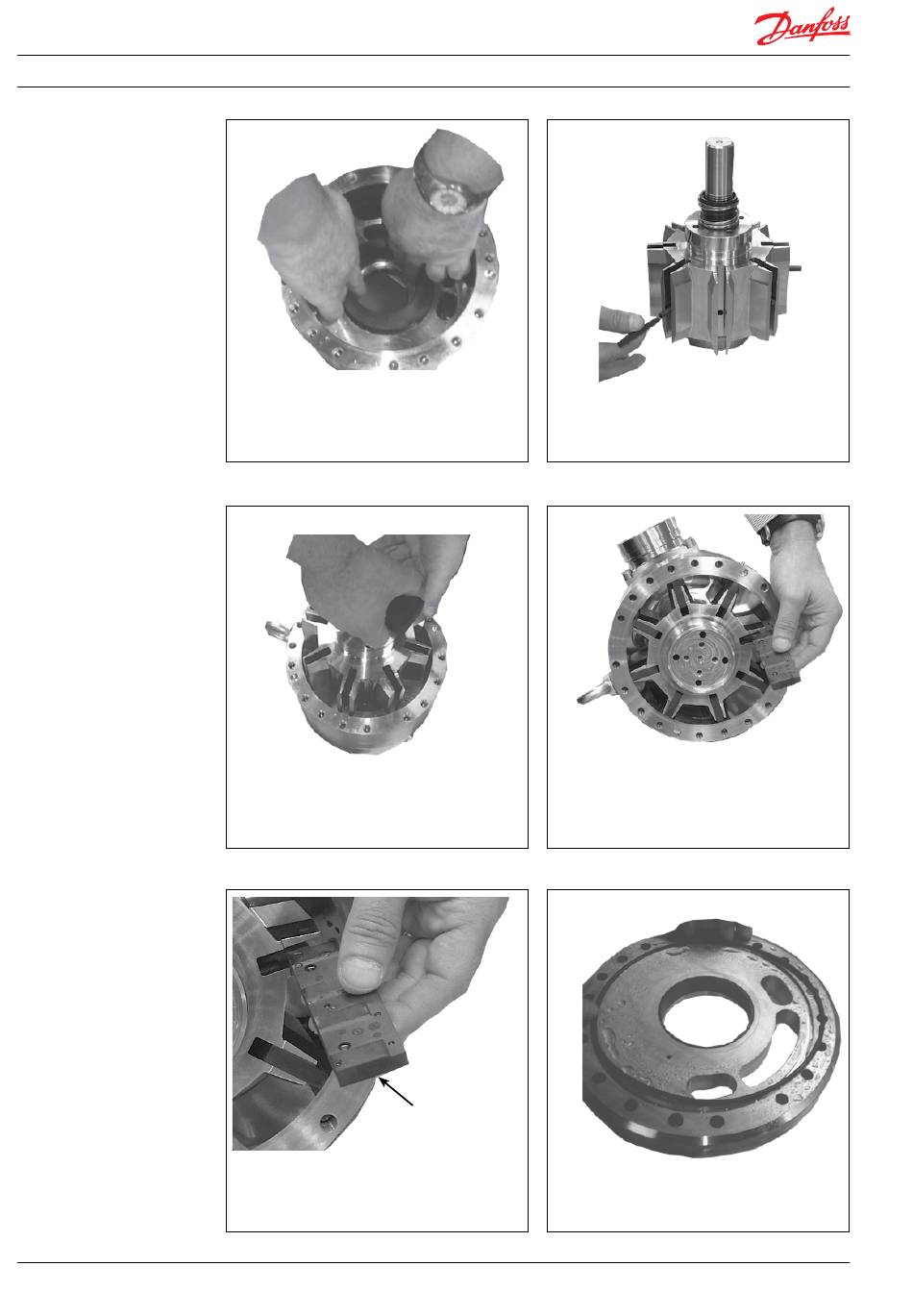

Serviceanleitung | Demontage und Montage des iSave 40
10
10.
Platzieren Sie die Dichtplatte
auf dem Führungsstift.
Stellen Sie sicher, dass Sie die korrekte
Dichtplatte gewählt haben.
eine Dichtplatte auf den Führungsstift.
12.
Heben Sie den Rotor mit dem bereitgestell-
ten Hebelwerkzeug vorsichtig in den Stator
Keine Markierung
an dieser Seite
14.
Richten Sie die Drehschieber aus und achten
Sie darauf, dass das richtige Ende in den
Rotor zeigt. Siehe Pfeil in der Abbildung
unten.
180R9242 | AX073186502910de-000601 | 12.2019
11.
Führen Sie die acht Stifte in den Rotor ein.
Zwei Stifte pro Loch.
Es passt nur
13.
Führen Sie die acht Drehschieber in die
jeweils vorgesehenen Schlitze ein. Achten Sie
auf die Position der Drehschieber. Die gerade
Seite der Drehschieber auf dem Stift so plat-
.
zieren, dass die Markierung nach unten zeigt.
15.
Montieren Sie den neuen O-Ring
am Adapterflansch.
