Serviceanleitung | Demontage und Montage des iSave 40
6.
Montage des Druck-
austauschers
WARNHINWEIS:
Verwenden Sie bei der Montage des iSave
kein Silikon. Demontierte O-Ringe dürfen
nicht wiederverwendet werden, da sie
beschädigt sein könnten. Verwenden
Sie stattdessen immer neue O-Ringe.
Wichtiger Hinweis:
Es ist unbedingt notwendig, dass Wartungs-
arbeiten an der Pumpe nur in absolut saube-
rem Zustand durchgeführt werden. Alle Teile
müssen vor der Montage absolut sauber sein.

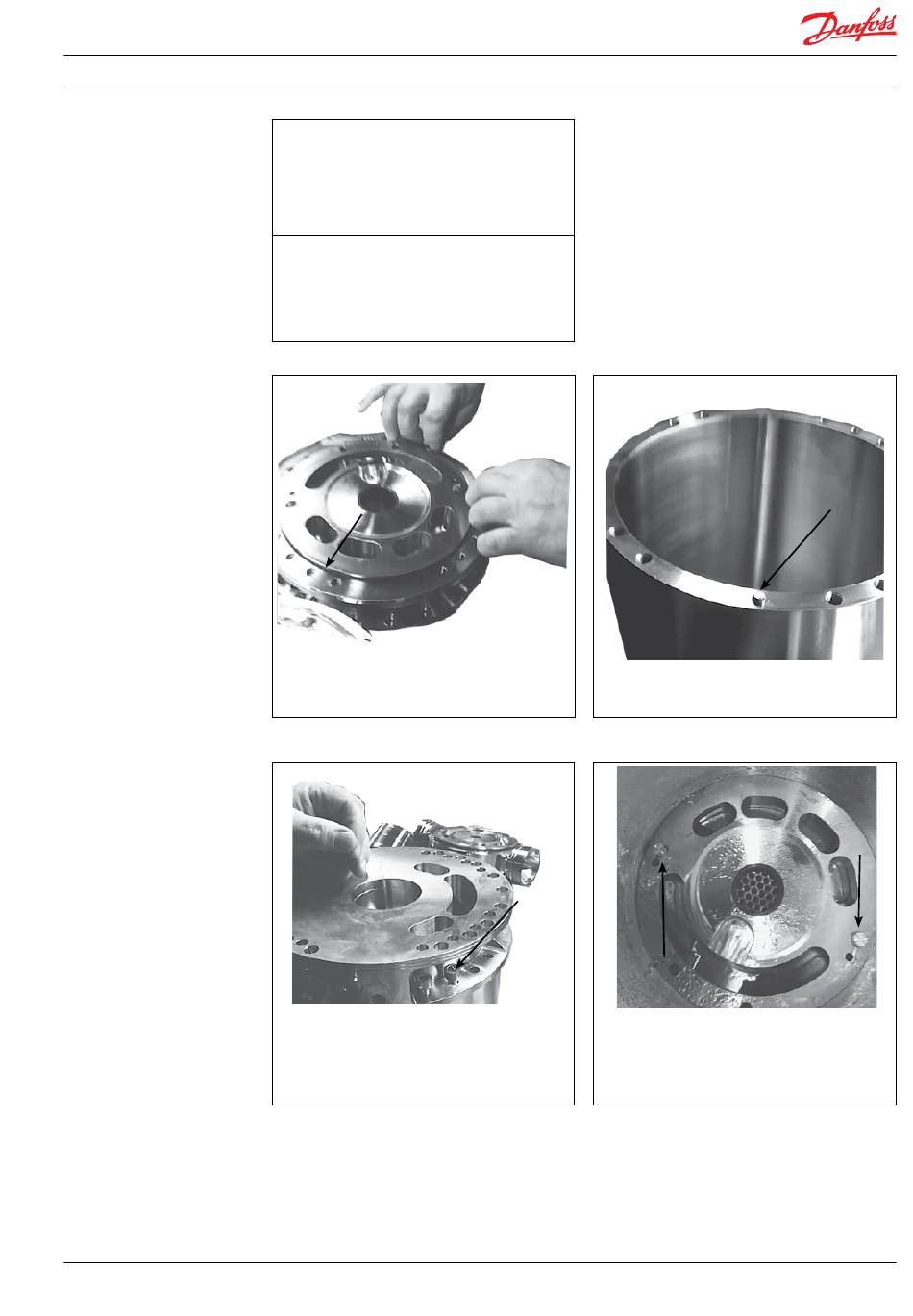

1.
Montieren Sie den O-Ring an
der ND-Seite des Anschlussflansch.
M8x20-Schrauben mit der
Bezeichnung A4
3.
Setzen Sie die ND-Seite des Flansch
auf den Führungsstift und bringen
Sie alle Schrauben im Gehäuse an.
Ziehen Sie die Schrauben mit einem
Anzugsmoment von 30 ±3 Nm fest.
180R9242 | AX073186502910de-000601 | 12.2019
Schmierung:
•
Um ein Festfressen der Schrauben
zu verhindern, schmieren Sie alle
Gewinde mit Schmiermittel vom Typ PTFE.
•
ALLE zu montierenden Teile müssen
unbedingt mit sauberem, gefiltertem
Wasser befeuchtet werden (vor allem
alle PEEK-Komponenten).
Montage des Zylindermantels
im Druckaustauscher, siehe Seite 19.
Folgen Sie Schritten 1 bis 3, wenn die ND-Seite
des Flansch aus dem Gehäuse entfernt wurde.
2.
Setzen Sie den Führungsstift
in das Gehäuse ein.
4.
Drehen Sie die Einheit und setzen
Sie die beiden Führungsstifte in
den Flansch im Gehäuseinneren ein.
