Serviceanleitung | Demontage und Montage des iSave 40
12

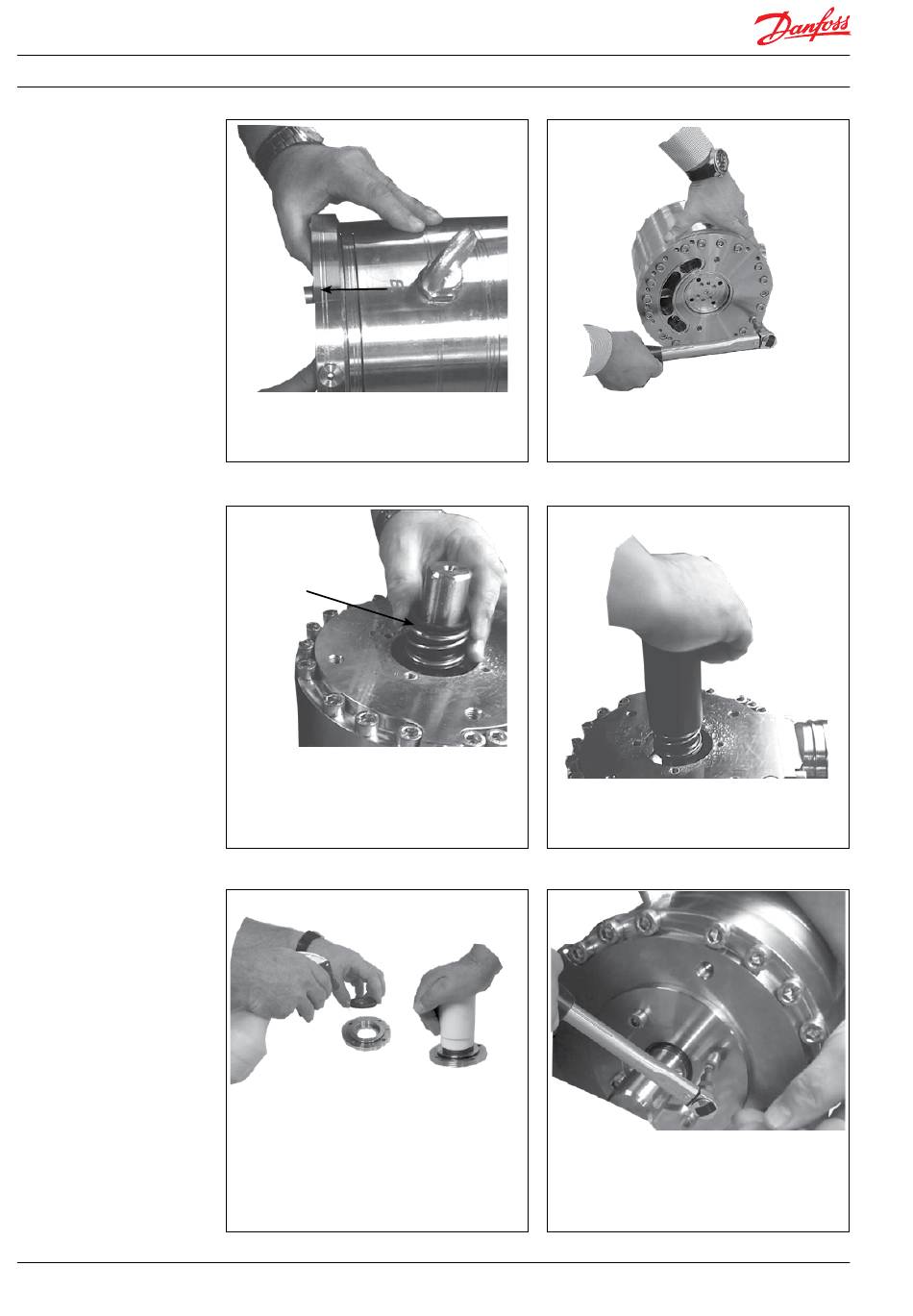

22.
Befestigen Sie zwei Schrauben
im Adapterflansch.
24.
Drehen Sie die Pumpe, sodass die Welle nach
oben zeigt. Befeuchten Sie die Welle und die
Wellendichtung mit sauberem, gefiltertem
Wasser. Montieren Sie die Wellendichtung
mit nach oben zeigendem Kohlenstoffring.
26.
Schmieren Sie einen neuen Keramikring
und drücken Sie diesen mit dem Presswerk-
zeug in die Abdeckung der Wellendichtung
WARNHINWEIS:
Achten Sie darauf, dass die Oberfläche
mit der Gummidichtung bis zum Anschlag
im Flansch der Wellendichtung reicht.
180R9242 | AX073186502910de-000601 | 12.2019
23.
Montieren Sie alle Schrauben im Adapter-
flansch. Ziehen Sie die Schrauben mit
einem Anzugsmoment von 60 ±6 Nm fest.
25.
Drücken Sie mit dem bereitgestellten
Werkzeug die Wellendichtung vorsichtig
auf die Wellenschulter.
M8x20-Schrauben mit der
Bezeichnung A4
27.
Montieren Sie einen neuen O-Ring
.
auf dem Flansch der Wellendichtung
und montieren Sie den kleinen Flansch
oben auf dem Flansch. Ziehen Sie
die Schrauben mit einem Anzugsmoment
von 30 ±3 Nm fest.
