3.8 Peripherie-Schnittstelle
Anschluss- und Prinzipschaltbild

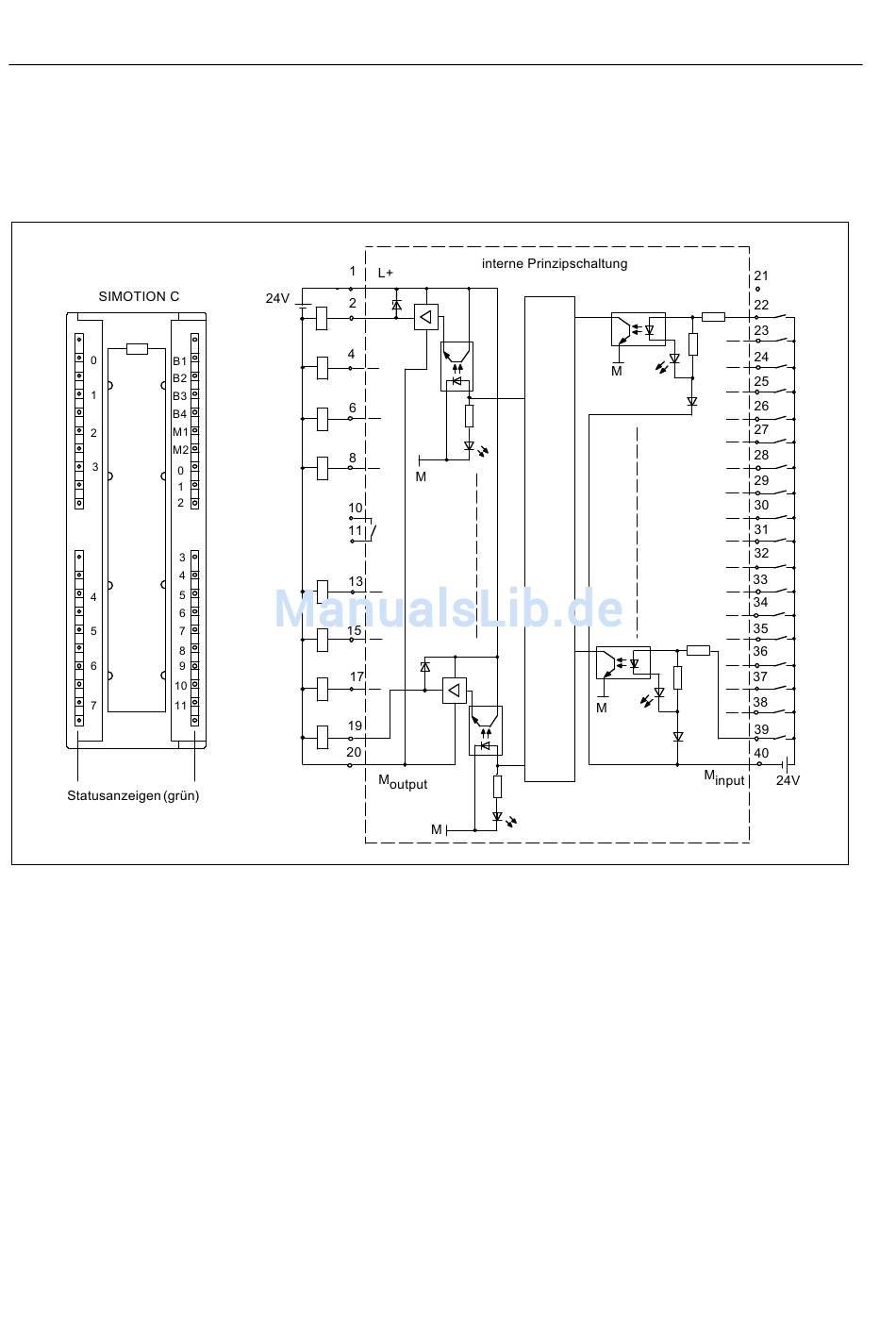

Das folgende Bild zeigt das Anschlussbild und das Prinzipschaltbild der Digitalein-/Digital-
ausgänge auf SIMOTION C.
Bild 3-14
Anschluss- und Prinzipschaltbild der Digitalein-/Digitalausgänge auf SIMOTION C
Belegung des Steckers
Steckerbezeichnung: X1
Steckertyp: 40poliger S7-Frontstecker für Einzeldrahtanschluss
