Schnittstellen

3.2 Ethernet-Schnittstelle

3.2 Ethernet-Schnittstelle
Definition
Schnittstelle zum Anschluss an ein Industrial Ethernet.
Industrial Ethernet ist ein Kommunikationsnetz mit einer Übertragungsgeschwindigkeit von
10/100 MBit/s.
Über die Ethernet-Schnittstelle bietet die SIMOTION C folgende Funktionen:
● Kommunikation mit STEP 7 und SIMOTION SCOUT
● Kommunikation mit dezentraler Peripherie (z. B. SIMATIC HMI)
● Kommunikation zwischen SIMOTION und SIMATIC NET OPC
Weitere Informationen zu den Softwarepaketen siehe
Katalog PM 21. Diese Dokumentation ist als elektronische Dokumentation im Lieferumfang
von SIMOTION SCOUT enthalten.
Anschließbare Geräte
An die Ethernet-Schnittstelle kann über ein Fast Ethernet Netzwerk ein PG/PC
angeschlossen werden. Das PG muss mit einer Ethernet-Karte ausgerüstet sein und die
entsprechende Software muss vorhanden sein.
Lage der Schnittstelle
In den folgenden Bildern sind die Einbaulage und die Bezeichnung der Schnittstelle auf den
Baugruppen C230-2, C240 und C240 PN dargestellt.

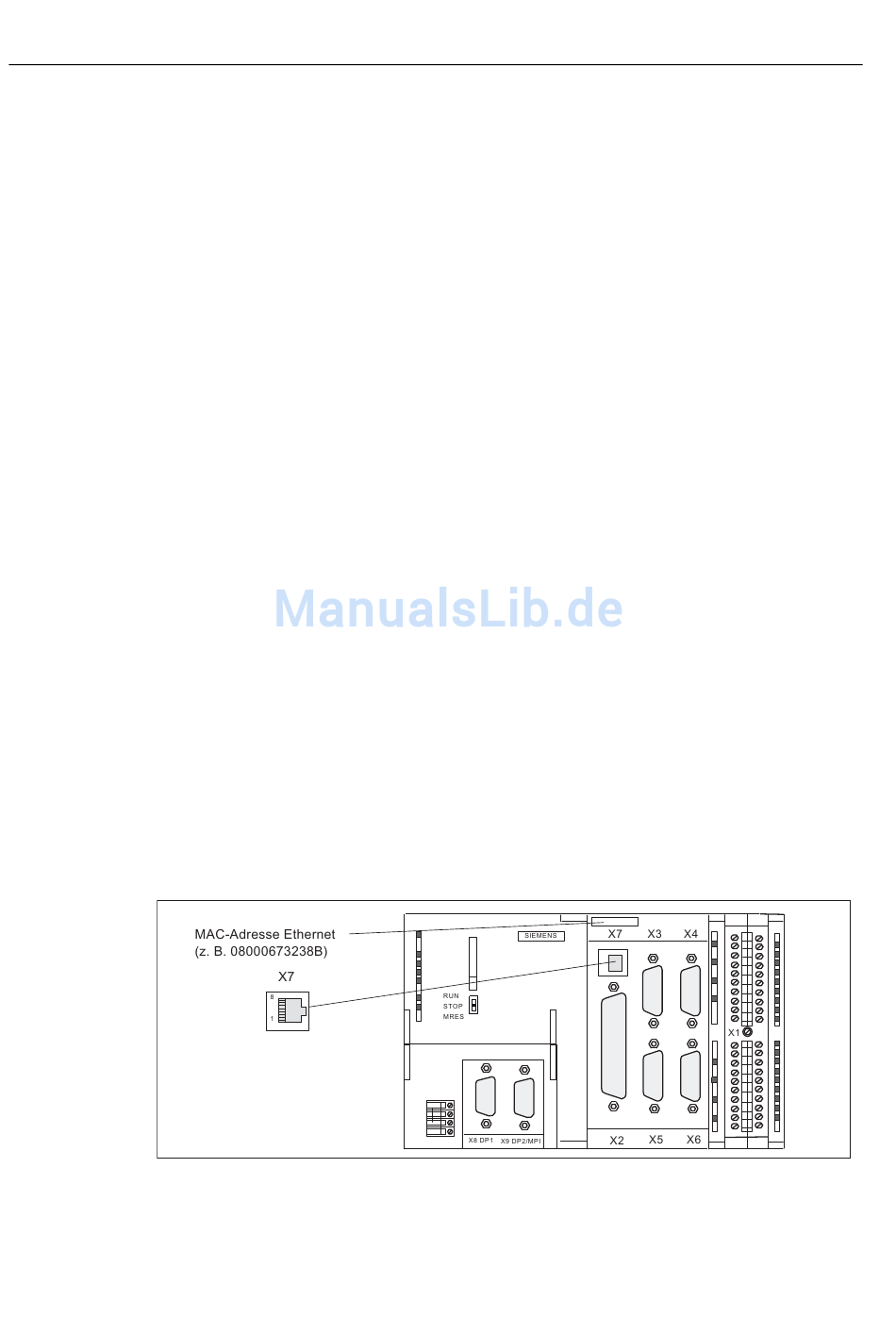

Bild 3-1
36
Für diese Funktion muss auf dem PG/PC die Software
"SIMATIC NET SOFTNET-S7 (S7-OPC-Server)" installiert sein.
Hinweis:
SOFTNET-S7 ist ein Superset von SOFTNET-PG, d. h. SOFTNET-S7 enthält auch das
Protokoll TPC/IP RFC 1006.
Lage der Schnittstelle X7 (C230-2, C240)
Motion Control System SIMOTION
C240
,
SIMOTION C
Betriebsanleitung, 02/2012
