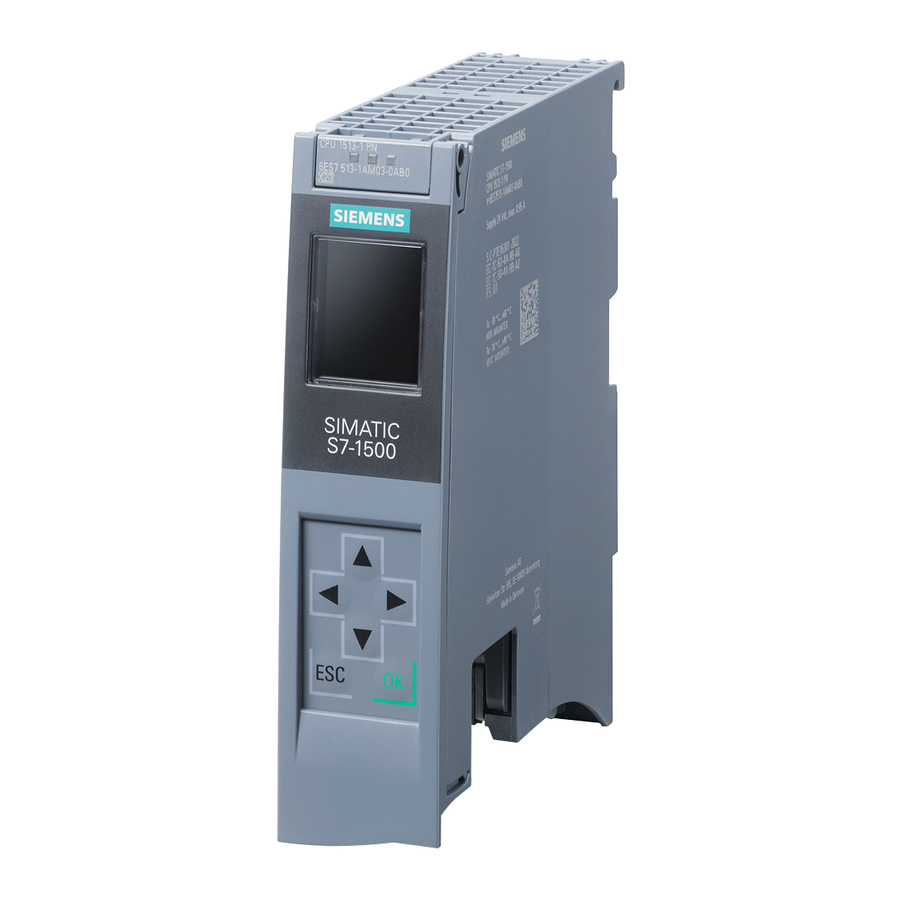

Siemens SIMATIC S7-1500 CPUs - CPU-Handbuch

Über diese Anleitung

Um wichtige Ressourcen zu schonen, arbeiten wir von der Produktentwicklung an der Reduzierung der von uns verwendeten Materialien und unterstützen die Kreislaufwirtschaft. Ein wichtiger Weg zur Erreichung dieses Ziels ist die Rohstoffrückgewinnung von Elektronikprodukten am Ende ihrer Lebensdauer. Der Siemens Recycler-Leitfaden bietet Verwertern von Elektronikprodukten Anweisungen zur sicheren Demontage von Produkten, um das Recycling von Ressourcen zu maximieren. Dieser Leitfaden enthält Schritt-für-Schritt-Demontageanleitungen und Informationen zur Materialzusammensetzung, um Verwertern dabei zu helfen, Fraktionen dem geeigneten Materialrecycler zuzuführen. Demontageverfahren sollten nur von geschulten Fachkräften für Elektronikrecycling durchgeführt werden. Der Verwerter ist verantwortlich für die eigenständige Bewertung und Einhaltung aller anwendbaren Umwelt-, Gesundheits- und Sicherheitsgesetze im Zusammenhang mit den Arbeiten. Dazu gehören, sind aber nicht beschränkt auf, Gesetze bezüglich der Verwaltung, Handhabung, des Versands und der Entsorgung der Ergebnisse dieser Arbeiten als Abfall, sowie anwendbare Gesetze zur Gewährleistung der Gesundheit und Sicherheit aller Mitarbeiter, die diese Arbeiten unterstützen. Bei Fragen oder Feedback zu diesem Leitfaden senden Sie bitte eine E-Mail an diese Adresse: recycling@siemens.com

Empfohlenes Werkzeug

Zur Demontage des Produkts empfehlen wir die Verwendung des folgenden Werkzeugs:
Schlitzschraubendreher

Demontageanleitung

Der folgende Leitfaden enthält detaillierte Informationen zur Demontage des Produkts am Ende seiner Lebensdauer und darüber, welche Materialien Sie sammeln und recyceln können. Damit unterstützen Sie die Kreislaufwirtschaft.

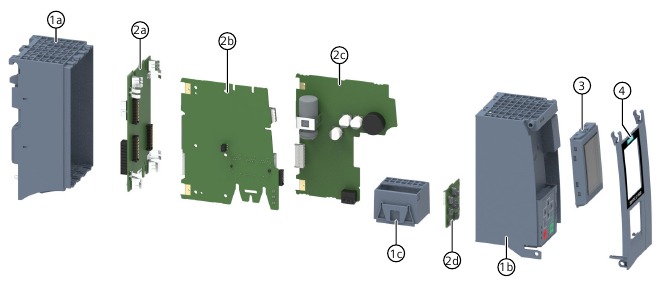

Produktkomponenten

Demontage des Gehäuses
Befolgen Sie diese Schritte zur Demontage:

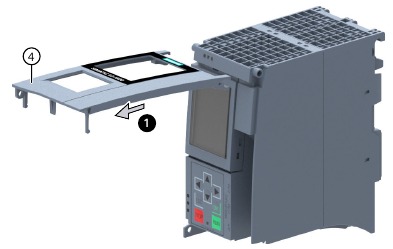

1. Ziehen Sie die Frontklappe (4) um 90 Grad nach oben. Ziehen Sie die Frontklappe ab.

2. Entfernen Sie das Display (3) mit einem Schlitzschraubendreher.

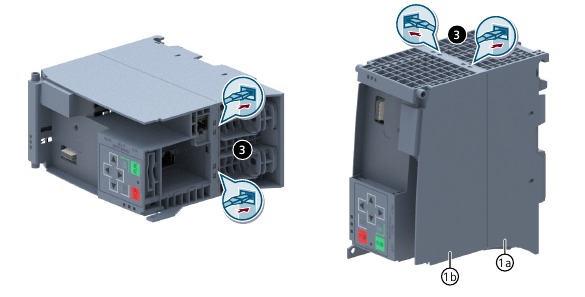

3. Um das Gehäuse (1a, 1b) zu öffnen, drücken Sie mit einem Schlitzschraubendreher auf die Rastverschlüsse oben und unten.

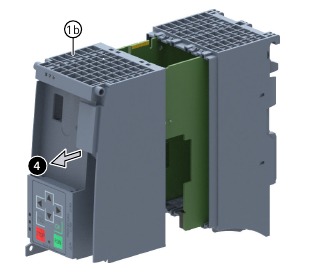

4. Ziehen Sie das vordere Gehäuse (1b) ab.


Demontage der Leiterplatten

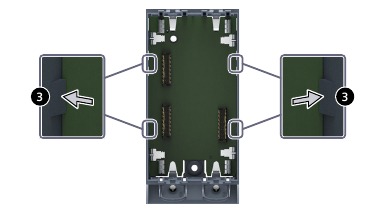

1. Entfernen Sie die bestückte Leiterplatte (2a), indem Sie sie aus dem hinteren Gehäuse (1a) ziehen.

2. Entfernen Sie die bestückte Leiterplatte (2b), indem Sie sie herausziehen. Trennen Sie den Distanzrahmen (1c) von der bestückten Leiterplatte (2b), indem Sie den Schnappverschluss mit einem Schlitzschraubendreher aufhebeln und den Rahmen nach unten ziehen.

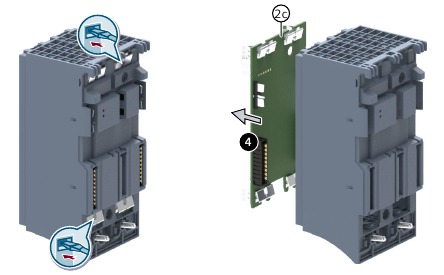

3. Lösen Sie die bestückte Leiterplatte (2c) mit einem Schlitzschraubendreher, indem Sie die Schnappverschlüsse an der Innenseite des hinteren Gehäuses (1a) drücken.

4. Entfernen Sie die bestückte Leiterplatte (2c), indem Sie mit einem Schlitzschraubendreher in das Innere des Gehäuses (1a) drücken.


5. Lösen Sie die bestückte Leiterplatte (2d) vom vorderen Gehäuse (1b), indem Sie die Schnappverschlüsse mit einem Schlitzschraubendreher drücken.

6. Entfernen Sie die bestückte Leiterplatte (2d) aus dem Gehäuse.


Erläuterung von Stoffen und Komponenten

Komponenten gemäß Richtlinie 2012/19/EU Anhang VII
Sie müssen mindestens die folgenden Stoffe, Gemische und Komponenten aus dem Produkt entfernen:

Informationen zur Richtlinie 2012/19/EU
Um die Kreislaufwirtschaft zu unterstützen, schafft SIEMENS Transparenz, die über die gesetzlichen Anforderungen hinausgeht. In der Tabelle finden Sie zusätzliche Informationen zu kleineren Leiterplatten oder Displays sowie zu Metalllegierungen, die Elemente enthalten, die am Ende der Lebensdauer kritisch sein können, wie Beryllium oder Blei. Diese Informationen fallen nicht in den Geltungsbereich von Anhang VII der Richtlinie 2012/19/EU.

Erhaltene Materialfraktionen

Alle Ergebnisse dieses Prozesses müssen gemäß den anwendbaren Abfallgesetzen und -vorschriften verwaltet, gehandhabt und entsorgt werden, einschließlich, aber nicht beschränkt auf, die Abfallrahmenrichtlinie und ihre nationalen Gesetzgebungen in Europa und weltweit. Die folgende Tabelle enthält die wichtigsten Materialfraktionen, ist aber nicht vollständig.

Sicherheitshinweise

Hinweissystem
Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise zur persönlichen Sicherheit sind im Handbuch durch ein Sicherheitswarnsymbol hervorgehoben, Hinweise, die nur Sachschäden betreffen, haben kein Sicherheitswarnsymbol. Die nachfolgend dargestellten Hinweise sind nach dem Grad der Gefahr gestaffelt.

bedeutet, dass Tod oder schwere Körperverletzung die Folge sein wird, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.

bedeutet, dass Tod oder schwere Körperverletzung die Folge sein kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.

bedeutet, dass geringfügige Körperverletzung die Folge sein kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
HINWEIS
bedeutet, dass Sachschäden die Folge sein können, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
Ist mehr als ein Grad der Gefahr vorhanden, wird der Warnhinweis verwendet, der den höchsten Grad der Gefahr darstellt. Ein Warnhinweis auf Personenschäden mit einem Sicherheitswarnsymbol kann auch einen Hinweis auf Sachschäden enthalten.

Qualifiziertes Personal
Das in dieser Dokumentation beschriebene Produkt/System darf nur von Personal bedient werden, das für die spezifische Aufgabe gemäß der einschlägigen Dokumentation, insbesondere ihrer Warnhinweise und Sicherheitshinweise, qualifiziert ist. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung und Erfahrung in der Lage sind, Risiken zu erkennen und potenzielle Gefahren bei der Arbeit mit diesen Produkten/Systemen zu vermeiden.

Der Verwerter ist verantwortlich für die eigenständige Bewertung aller Tätigkeiten seiner Mitarbeiter zur Durchführung oder Unterstützung der Arbeiten und zur Gewährleistung der Einhaltung aller anwendbaren Gesundheits- und Sicherheitsgesetze im Zusammenhang mit den Arbeiten. Dazu gehören, sind aber nicht beschränkt auf, Gesetze bezüglich der Gesundheit und Sicherheit aller Mitarbeiter, die diese Arbeiten durchführen oder dabei unterstützen. Der Verwerter ist außerdem dafür verantwortlich, den Arbeitsplatz zu bewerten und sicherzustellen, dass der Bereich, in dem die Arbeiten ausgeführt werden sollen, gemäß den besten ergonomischen Praktiken gestaltet ist und alle ergonomischen Anforderungen erfüllt, um den Schutz seiner Mitarbeiter zu gewährleisten.

Hinweis (DIN EN ISO 7010)
Warnung vor Handverletzungen

Warnung vor spitzen/scharfen Gegenständen

Tragen Sie während des gesamten Recyclingprozesses eine persönliche Schutzausrüstung.

Handschutz tragen	Maske tragen
Augenschutz tragen	Fußschutz tragen
Schutzkleidung tragen
