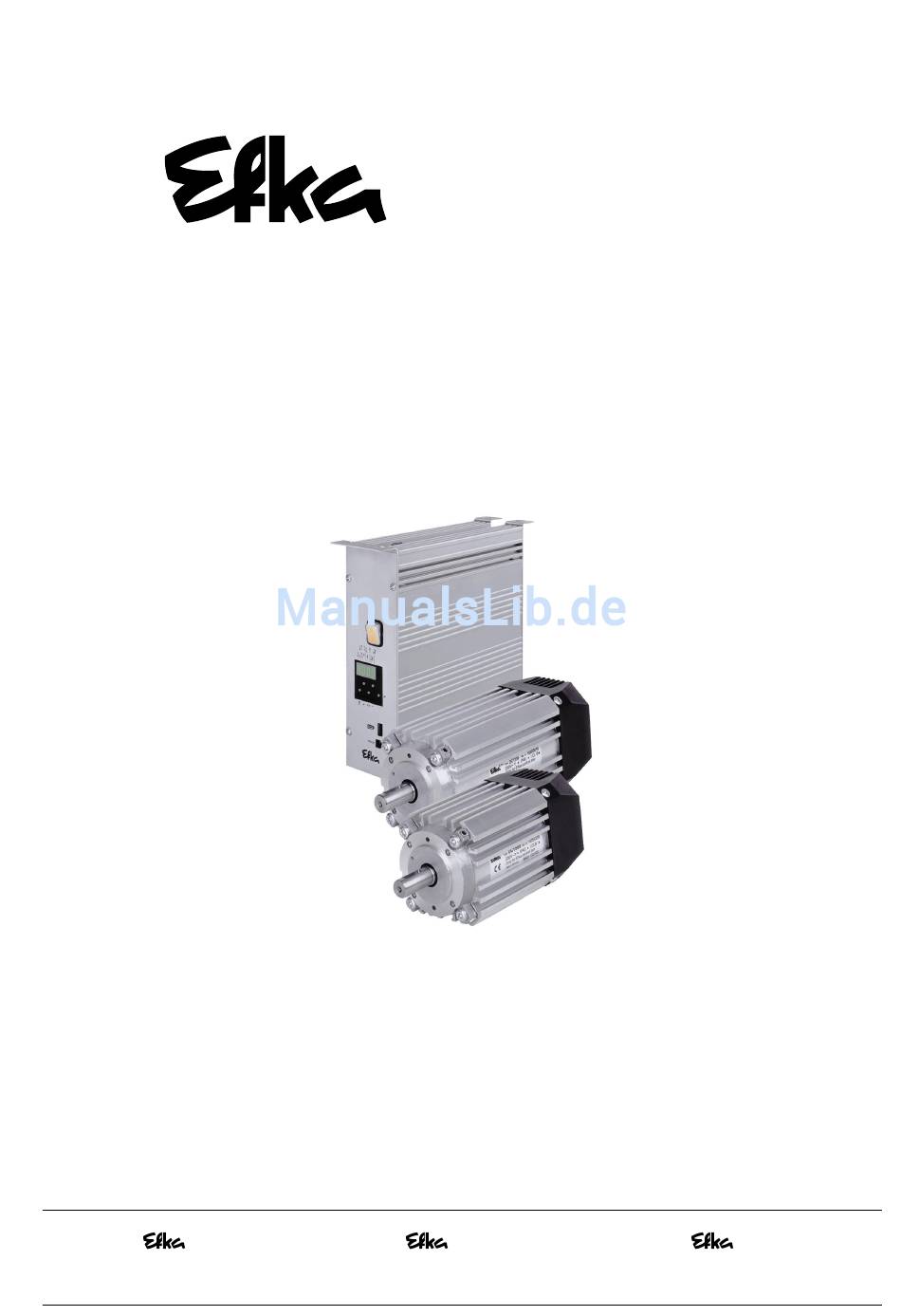

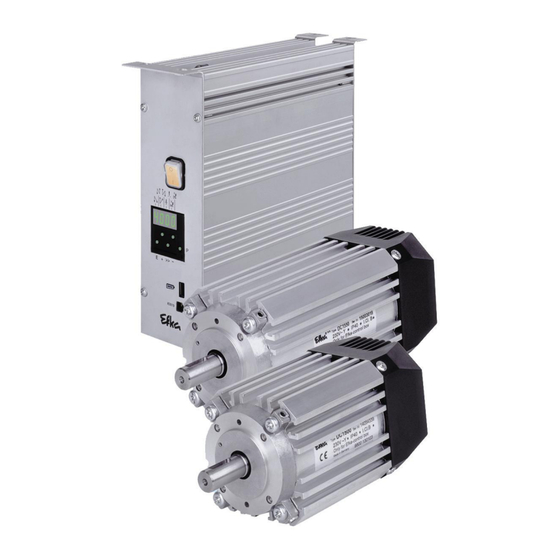

- Seite 1 STEUERUNG AB221A5130 dc1500 AB222A5140 AB321A5230 dc1550 AB322A5240 BETRIEBSANLEITUNG Nr. 401317 deutsch FRANKL & KIRCHNER EFKA OF AMERICA INC. EFKA ELECTRONIC MOTORS GMBH & CO KG SINGAPORE PTE. LTD.
-
Seite 3: Inhaltsverzeichnis
EFKA AB221A/AB321A + AB222A/AB322A (BA) INHALT Seite 1 Verwendungsbereich Bestimmungsgemäße Verwendung 2 Lieferumfang Sonderzubehör 3 Verwendung des Compilers C200 4 Bedienung der Steuerung ohne Bedienteil Zugriffsberechtigung bei Befehlseingabe Programmierung der Codenummer Einstellung der Parameter 4.3.1 Direkte Auswahl der Parameternummer 4.3.2 Auswahl der Parameter mit den Tasten +/- 4.3.3... - Seite 4 EFKA AB221A/AB321A + AB222A/AB322A (BA) 8 Einstellen der Grundfunktionen Motordrehrichtung Verwendung eines Hallsensormoduls HSM001 bzw. Impulsgebers IPG... Übersetzungsverhältnis Auswahl der Funktionsabläufe (i. B. Fadenabschneidevorgänge) Tasten-Funktionen der Eingänge in1...i10 Positionierdrehzahl Nähmaschinenverträgliche Maximaldrehzahl Maximaldrehzahl Positionen 8.9.1 Einstellung der Referenzposition (Parameter 270 = 0 oder 6) 8.9.2...
- Seite 5 EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.15.5 Hubverstellung rastend/Flip Flop 1 (Parameter 240...249 = 14) 9.16 Hubabhängige Drehzahl 9.16.1 Wirkungsweise der hubabhängigen Drehzahlbegrenzung 9.16.2 Einstellung der hubabhängigen Drehzahlbegrenzung mit Bedienteil V820 9.16.3 Einstellung der hubabhängigen Drehzahlbegrenzung mit Bedienteil V810 9.16.4 Justierung des Potentiometers an JUKI-Maschine Kl. LU-2210/LU2260 9.17...
- Seite 6 EFKA AB221A/AB321A + AB222A/AB322A (BA) 10 Datenspeicherung über USB-Anschluss 10.1 USB-Anschluss 10.2 USB Parameter 10.3 Abspeichern von Daten auf den Memorystick 10.3.1 Programmierung an der Steuerung 10.3.2 Programmierung am V810 10.3.3 Programmierung am V820 10.3.4 Programmierung am V850 10.4 Einlesen von Daten vom Memorystick in die Steuerung 10.4.1...
-
Seite 7: Verwendungsbereich
EFKA AB221A/AB321A + AB222A/AB322A (BA) 1 Verwendungsbereich Der Antrieb ist für Steppstich-, Kettenstich- und Überwendlichmaschinen diverser Hersteller geeignet. Weiterhin ist ein Schrittmotorbetrieb zusammen mit der Steuerung SM210A möglich. Siehe auch Anschluss-Schema in der Parameterliste. Insbesondere ist der Antrieb mittels Adapterleitungen (Adapterleitungen siehe Sonderzubehör) ersatzweise für folgende... -
Seite 8: Bestimmungsgemäße Verwendung
EFKA AB221A/AB321A + AB222A/AB322A (BA) 1.1 Bestimmungsgemäße Verwendung Der Antrieb ist keine selbständig funktionsfähige Maschine und zum Einbau in andere Maschinen bestimmt. Seine Inbetriebnahme ist so lange untersagt, bis festgestellt wurde, dass die Maschine, in die diese Teilmaschine eingebaut werden soll, den Bestimmungen der EG-Richtlinie (Anhang II Abschnitt B der Richtlinie 89/392/EWG und Ergänzung 91/368/EWG) entspricht. -
Seite 9: Sonderzubehör
EFKA AB221A/AB321A + AB222A/AB322A (BA) 2.1 Sonderzubehör Bedienteil Variocontrol V810 - Best. Nr. 5970153 Bedienteil Variocontrol V820 - Best. Nr. 5970154 Fußbetätigung Typ FB302B mit drei Pedalen für stehende Bedienung - Best. Nr. 4170025 mit ca. 1400 mm Anschlusskabel und 9pol. SubD-Stecker Reflexlichtschrankenmodul LSM002 - Best. -
Seite 10: Verwendung Des Compilers C200
Einzelstifte für 37 pol. SubminD mit 5cm langer Litze - Best. Nr. 1112899 3 Verwendung des Compilers C200 Der Efka Compiler C200 ist ein Software-Werkzeug zum Programmieren von zusätzlichen, den Steuerungsumfang erweiternden Funktionen. Folgende Basisfunktionen werden vom Compiler bereitgestellt: Vordefinierte Funktionen, die über eine System Datei integriert werden. -
Seite 11: Bedienung Der Steuerung Ohne Bedienteil
EFKA AB221A/AB321A + AB222A/AB322A (BA) 4 Bedienung der Steuerung ohne Bedienteil 4.1 Zugriffsberechtigung bei Befehlseingabe Um ungewolltes Verändern voreingestellter Funktionen zu verhindern, ist die Befehlseingabe, wie auf folgendem Schema dargestellt, auf verschiedene Ebenen verteilt. Zugriff hat: - der Ausrüster auf die höchste und alle untergeordneten Ebenen mittels Code-Nummer - der Techniker auf die nächst niedrigere und alle untergeordneten Ebenen mittels Code-Nummer... -
Seite 12: Programmierung Der Codenummer
EFKA AB221A/AB321A + AB222A/AB322A (BA) 4.2 Programmierung der Codenummer Konventionen der Displaydarstellung • Erfolgt die Darstellung im Display ohne Punkte zwischen den Digits, wird ein Wert angezeigt. • Erfolgt sie mit Punkten zwischen den Digits, wird eine Parameternummer angezeigt. Taste P betätigen und Netz einschalten. -
Seite 13: Einstellung Der Parameter
EFKA AB221A/AB321A + AB222A/AB322A (BA) Taste +/- zur Auswahl Taste E betätigen. Parameternummer wird der 4. Ziffer betätigen. angezeigt. 4.3 Einstellung der Parameter 4.3.1 Direkte Auswahl der Parameternummer Anzeige nach Eingabe Taste >> betätigen Taste +/– zur Auswahl der Codenummer (1. -
Seite 14: Auswahl Der Parameter Mit Den Tasten
EFKA AB221A/AB321A + AB222A/AB322A (BA) Taste +/– zur Aus- Taste E betätigen. Parameter- wahl der 3. Ziffer betätigen wert wird angezeigt 4.3.2 Auswahl der Parameter mit den Tasten +/- Nach Eingabe der Codenummer Mit der Taste + den nächsten in der Programmierebene Parameter auswählen... -
Seite 15: Wertänderung Der Parameter
EFKA AB221A/AB321A + AB222A/AB322A (BA) 4.3.3 Wertänderung der Parameter Anzeige nach Auswahl des Mit der Taste + bzw. Taste - Parameterwertes den Parameterwert ändern Möglichkeit 1 Taste E betätigen. Die nächste Taste P betätigen. Die Programmierung wird beendet. Parameternummer wird angezeigt. -
Seite 16: Sofortiges Speichern Aller Veränderten Daten
EFKA AB221A/AB321A + AB222A/AB322A (BA) 4.3.4 Sofortiges Speichern aller veränderten Daten Funktionen Parameter Sofortiges Speichern aller veränderten Daten (EEP) Nach Netz Ein Code-Nummer 3112 eingeben Taste E betätigen Parameter 401 eingeben Taste E betätigen Anzeige von 0 auf 1 stellen Taste E oder P betätigen... -
Seite 17: Direkte Eingabe Der Maximaldrehzahlbegrenzung Ohne Bedienteil
EFKA AB221A/AB321A + AB222A/AB322A (BA) 4.6 Direkte Eingabe der Maximaldrehzahlbegrenzung ohne Bedienteil Um die Maximaldrehzahl der Maschine auf das anwendungstypische Niveau zu begrenzen, kann am Bedienfeld der Steuerung die Einstellung in der Bedienerebene angepasst werden. Der aktuelle Wert wird im Display angezeigt und kann mit den +/- Tasten während dem Lauf oder bei Zwischenhalt der Maschine verändert werden. - Seite 18 EFKA AB221A/AB321A + AB222A/AB322A (BA) Taste E betätigen. Taste E betätigen. Anzeige der Identifikations- Anzeige der Identifikations- nummer Stelle 5 und 6. nummer Stelle 7 und 8. Durch erneutes Betätigen der Taste E wird die Routine wiederholt. Nach einmaligem Betätigen der Taste P wird die Routine verlassen und die nächste Parameternummer angezeigt.
-
Seite 19: Bedienung Der Steuerung Mit Bedienteil
EFKA AB221A/AB321A + AB222A/AB322A (BA) 5 Bedienung der Steuerung mit Bedienteil 5.1 Bedienung des Bedienteils V810 5.1.1 Code-Nummer am Bedienteil V810 eingeben Code-Nummer der Techniker-Ebene => 1907 bzw. der Ausrüster-Ebene => 3112 Beispiel: Wenn die CODE-Nummer der Techniker-Ebene am Bedienteil V810 gewählt werden soll ! NETZ AUSSCHALTEN C –... -
Seite 20: Eingabe Über Parameter In Der Techniker-/Ausrüster-Ebene Am Bedienteil V810
EFKA AB221A/AB321A + AB222A/AB322A (BA) F – 0 1 3 Nächster Parameter wird angezeigt! oder Programmierung beendet! A b 2 2 0 A Mit dem Annähen werden die neuen Werte übernommen und bleiben auch nach dem Ausschalten erhalten! Als weitere sofortige Speicherung ohne Annähen zu müssen kann der Parameter 401 benutzt werden! Hinweis! Die Parameternummer kann auch, wie bei der Bedienung der Code-Nummer, direkt gewählt werden! -
Seite 21: Eingabe Über Parameter In Der Bediener-Ebene Am Bedienteil V820
EFKA AB221A/AB321A + AB222A/AB322A (BA) 5.2.2 Eingabe über Parameter in der Bediener-Ebene am Bedienteil V820 Beispiel: Wenn keine CODE-Nummer eingegeben wurde ! NETZ EINSCHALTEN ! 4000 Ab220A Keine Anzeige auf dem Display ! Anzeige des 1. Parameters in der Bedienerebene; es erscheint keine PARAMETER-Nummer Parameterwert verändern ! -
Seite 22: Programmidentifikation
EFKA AB221A/AB321A + AB222A/AB322A (BA) 5.3 Programmidentifikation Funktion mit Bedienteil Parameter Anzeige von Programmnummer, Änderungs-Index und Identifizierungsnummer Anzeigebeispiel von Parameter 179 am Bedienteil V810: Parameter 179 wählen! Taste E betätigen Anzeige Sr5 [°] erscheint Taste >> betätigen Anzeige z. B. -
Seite 23: Hintergrund-Informations-Tasten (Hit) Mit
EFKA AB221A/AB321A + AB222A/AB322A (BA) 5.5 Hintergrund-Informations-Tasten (HIT) mit V810/V820 (Tastenbelegung siehe Abbildung letzte Seite) Hinweis Nachfolgende Funktionen sind mit dem Bedienteil V820 möglich! Mit eingeschränkten Funktionen ist das Bedienteil V810 ebenfalls verwendbar! Zur schnellen Information des Benutzers werden beim Einschalten der Funktionen über die Tasten 1, 2, 3, 4 und 9 die dazugehörigen Werte für ca. -
Seite 24: Weitere Funktionen Bei Den Bedienteilen
EFKA AB221A/AB321A + AB222A/AB322A (BA) Taste E so oft betätigen, bis das Kürzel –F– erscheint ! (Zierstichriegel Ein/Aus) Taste – betätigen ! (Softstart Ein/Aus) Taste P betätigen! 4000 Ab220A Die Belegung ist abgeschlossen Die Anzahl der Softstartstiche kann wie folgt geändert werden: Beispiel: Stichzahl von 1 in 3 ändern (Funktion Softstart (Taste 9) war ausgeschaltet). -
Seite 25: Sonderfunktionen Beim Bedienteil V820
EFKA AB221A/AB321A + AB222A/AB322A (BA) 5.5.3 Sonderfunktionen beim Bedienteil V820 Beispiel: Nachfolgend wird dargestellt, wie Minimal- bzw. Maximalwert schnell eingestellt werden kann! F-200 Parameter 200 wählen! Taste E betätigen! F–200 t1 050 Der eingestellte Wert wird angezeigt. F-200 t1 000 3x Taste 0 betätigen! - Seite 26 EFKA AB221A/AB321A + AB222A/AB322A (BA) Die Stiche für Anfangs- und Endriegel und Stichzählung, sowie die Ausgleichsstiche für Lichtschrankenfunktion sind für jede Nahtstrecke individuell programmierbar. Es können mehrere gezählte Nahtstrecken miteinander verbunden werden (Taste 9). Achtung! Die Funktion „TEACH IN“ hat sich gegenüber der 62er und 82er Typen-Reihe geändert! Es können Nähte bzw.
-
Seite 27: Programmieren Nach Eingabe Der Code-Nummer
EFKA AB221A/AB321A + AB222A/AB322A (BA) 5.6.1 Programmieren nach Eingabe der Code-Nummer KL2370 Über die Tasten 0...9 Code-Nummer eingeben KL2371 KL2397 KL2373 KL2374 Aktivieren der Nahtprogrammierung TEACH IN mit Taste 0 / Anzeige der Programm-Nummer. Mit den Tasten 0...9 werden neue Programm-Nummern festgelegt. Die nächste vorhandene Programm-Nummer wird mit der Taste + gewählt. -
Seite 28: Praxisbezogenes Beispiel
EFKA AB221A/AB321A + AB222A/AB322A (BA) KL2381 Wird mit Taste 2 die Stichzählung erst eingeschaltet, dann kann innerhalb 2 Sekunden die Stichzahl verändert werden. Ist die Stichzählung schon gewählt, dann Taste 2 ca. 2 Sekunden betätigen, um dann die Stichzahl zu verändern. Der Pfeil der Taste 2 springt kurz um. - Seite 29 EFKA AB221A/AB321A + AB222A/AB322A (BA) Funktionen der Naht 01 einstellen: Taste E betätigen Naht-Nummer 01 erscheint. Taste E betätigen Es können nun die einzelnen Funktionen programmiert werden. Taste 1 betätigen Rechter Pfeil über Taste 1 zeigt, dass der doppelte Anfangsriegel Ein ist. Die Anfangsriegel- stiche müssen individuell eingegeben werden!
-
Seite 30: Hinzufügen Einer Naht Bzw. Eines Programms
EFKA AB221A/AB321A + AB222A/AB322A (BA) 5.6.4 Hinzufügen einer Naht bzw. eines Programms Ein Programm oder eine Naht lässt sich mit der Taste A „INSERT F1“ hinzufügen, sofern bei der Programmierung das Symbol über der Programm-Nummer oder über der Naht-Nummer blinkt. -
Seite 31: Abarbeitungs-Modus
EFKA AB221A/AB321A + AB222A/AB322A (BA) 5.6.6 Abarbeitungs-Modus Taste 0 betätigen Die programmierten Nähte werden eingeschaltet. Pfeil über Taste 0 ist Ein (ohne zu blinken). Taste +/- betätigen Auswahl des Programms. Nur wenn mehrere Programme programmiert sind. Taste E betätigen Wenn nicht mit der 1. Naht begonnen werden soll, dann andere Naht-Nummer wählen. -
Seite 32: Abschaltung Der Tasten Am Bedienteil V820 Bei Aktivem Teach In
EFKA AB221A/AB321A + AB222A/AB322A (BA) Funktionen Parameter Nähfuß nach Netz Ein angehoben oder wie programmiert (FLn) Diese Funktion ist nur bei eingeschaltetem TEACH IN aktiv. 323 = 0 Die Funktion der Nähfußlüftung nach Netz Ein wirkt wie vorher programmiert wurde. -
Seite 33: Inbetriebnahme
EFKA AB221A/AB321A + AB222A/AB322A (BA) 6 Inbetriebnahme Vor Inbetriebnahme der Steuerung ist sicherzustellen, zu überprüfen, bzw. einzustellen: Die korrekte Montage von Antrieb, Positionsgeber und evtl. verwendetem Zubehör Die korrekte Auswahl des Abschneidevorgangs mit Parameter 290 Ggf. die richtige Einstellung der Motordrehrichtung mit Parameter 161 Die richtige Auswahl der Tastenfunktionen (Eingänge) mit den Parametern 240...249... - Seite 34 EFKA AB221A/AB321A + AB222A/AB322A (BA) Funktionen Parameter Aufruf der Schnellinstallationsroutine SIR (Sir) Einstellung am Bedienteil V810: Eingabe der Code-Nummer 3112! Taste E betätigen der unterste Parameter 2.0.0. dieser Ebene erscheint 500 wählen Parameter 5.0.0. wird angezeigt Taste E betätigen das Zeichen [o] erscheint blinkend Taste >>...
-
Seite 35: Einstellen Der Grundfunktionen
EFKA AB221A/AB321A + AB222A/AB322A (BA) 8 Einstellen der Grundfunktionen 8.1 Motordrehrichtung Funktion mit oder ohne Bedienteil Parameter Drehrichtung des Motors (drE) 161 = 0 Rechtslauf des Motors (Blick auf die Motorwelle) 161 = 1 Linkslauf des Motors ACHTUNG Bei Änderungen der Montage des Motors, z. B. gedreht oder mit Vorgelege, ist auf richtige Zuordnung des mit Parameter 161 eingestellten Wertes für die Drehrichtung zu... -
Seite 36: Übersetzungsverhältnis
EFKA AB221A/AB321A + AB222A/AB322A (BA) 8.3 Übersetzungsverhältnis Hinweis Das Übersetzungsverhältnis muss immer eingegeben werden, da nur Motoren mit integriertem Inkrementalgeber eingesetzt werden. Dieses sollte so genau wie möglich ermittelt und eingestellt werden! Das Übersetzungsverhältnis Motorwelle zur Welle vom Nähmaschinenoberteil muss eingegeben werden, damit die eingestellten Drehzahlen der Parameter 110...117 den Nähgeschwindigkeiten entsprechen. - Seite 37 EFKA AB221A/AB321A + AB222A/AB322A (BA) Verriegelung (siehe Kapitel "Anfangsriegel" bzw. "Endriegel") Signal Maschine läuft Hubverstellung/Flip Flop mit begrenzter Drehzahl nach Betätigen der Taste Modus 4 Kettenstichmaschinen (Union Special) Fadenschneider vorwärts nach Stopp in Position 2 nach Verzögerung (kd2) über Einschaltzeit (kt2) Fadenschneider rückwärts nach Stopp in Position 2 nach Verzögerung (kd1) über Einschaltzeit (kt1)
- Seite 38 EFKA AB221A/AB321A + AB222A/AB322A (BA) Modus 10 Steppstichmaschinen (Refrey-Abschneider) Fadenschneider vorwärts von auslaufendem Schlitz Position 1 bis einlaufender Schlitz Position 2 Fadenschneider rückwärts n. Stopp in Position 2 über Einschaltzeit (kt1). Danach ist das Signal getaktet Fadenspannungslüftung, deren Signal parallel zum Fadenschneider abläuft Fadenwischer (M3) nach Verzögerung (kd3) über Einschaltzeit (kt3)
- Seite 39 EFKA AB221A/AB321A + AB222A/AB322A (BA) Modus 17 Kettenstichmaschinen (Pegasus Stitchlock) Fadenschneider (FA) nach winkelabhängigem Stopp nach Verzögerung (kd2) über Einschaltzeit (kt2) Signal Stitchlock (STS) nach Zwischenstopp in Position 2 nach Verzögerung (kd3) über Einschaltzeit (kt3) und nach winkelabhängigem Stopp Legefadenschneider (LFA) nach winkelabhängigem Stopp u. Verzögerung (kd2) ü. Einschaltzeit (kt2) Nähfußlüftung nach Stillstand in Position 2 verzögert durch die Zeit (kdF) (siehe Kapitel "Nähfußlüftung")
-
Seite 40: Tasten-Funktionen Der Eingänge In1
EFKA AB221A/AB321A + AB222A/AB322A (BA) Saugkopf saugen (M9) ab Stillstand nach Verzögerung (Ad2) über Einschaltzeit (At2) Kettenschieber (M10) am Nahtanfang nach Stichzählung (c3) ein und nach Stichzählung (c4) aus Nähfußlüftung (siehe Kapitel "Nähfußlüftung") Signal Maschine läuft Modus 29 KMF Synchronlauffunktion... -
Seite 41: Maximaldrehzahl
EFKA AB221A/AB321A + AB222A/AB322A (BA) 8.8 Maximaldrehzahl Funktion mit oder ohne Bedienteil Parameter Maximaldrehzahl (n2) Hinweis Die Maximaldrehzahl der Nähmaschine entnehmen Sie den Unterlagen des Nähmaschinenherstellers. Hinweis Die Riemenscheibe sollte so gewählt werden, dass der Motor bei maximaler Stichzahl der Maschine mit ca. - Seite 42 EFKA AB221A/AB321A + AB222A/AB322A (BA) 360° B18/7 POS2 ST2/21 Pa 271 POS1 ST2/20 POS2 ST2/21 Pa 271 POS1 ST2/20 POS1 ST2/20 Pa 271 POS2 ST2/21 POS1 ST2/20 Pa 271 POS2 ST2/21 = 0V = high 0256/ S E N - 1 Anschluss eines Sensors (Öffner-Funktion) z.
-
Seite 43: Einstellung Der Referenzposition (Parameter 270 = 0 Oder 6)
EFKA AB221A/AB321A + AB222A/AB322A (BA) 8.9.1 Einstellung der Referenzposition (Parameter 270 = 0 oder 6) Die an der Maschine nötigen Winkelstellungen z. B. „Nadel-Tiefstellung“ oder „Fadenhebel oben“ werden in der Steuerung gespeichert. Um einen Bezug zwischen Positionsgeberinformation und tatsächlicher, mechanischer Position herzustellen, wird eine Referenzposition benötigt. -
Seite 44: Einstellung Der Positionen Am Bedienteil V810 (Parameter 270 = 0 Oder 6)
EFKA AB221A/AB321A + AB222A/AB322A (BA) 8.9.3 Einstellung der Positionen am Bedienteil V810 (Parameter 270 = 0 oder 6) Diese Einstellung ist durchzuführen, wenn der im Motor integrierte Geber verwendet werden soll (Parameter 270 = 0) oder ein anderer am Maschinenoberteil montierter Positionsgeber (z. B. Impulsgeber IPG oder Hallsensor HSM) (Parameter 270 = 6), dessen durch Preset vorgegebenen Werte angepasst werden müssen. -
Seite 45: Anzeige Der Signal- Und Stopp-Positionen
EFKA AB221A/AB321A + AB222A/AB322A (BA) Anzeige des 1. Parameterwertes » von Position 1 (Taste B) P1E 140 Wenn erforderlich, Parameterwert P1E XXX mit den Tasten +/- bzw. mit den Tasten 0...9 verändern oder durch Drehen am Handrad (>1 Umdrehung) einstellen! -
Seite 46: Versatz Der Positionierung
EFKA AB221A/AB321A + AB222A/AB322A (BA) Anzeige an den Bedienteilen V810 / V820 Pfeil über dem Symbol "Position 1" Taste 4 am V810 / Taste 7 am V820 wird angezeigt entspricht Position 1 Pfeil über dem Symbol "Position 1" Taste 4 am V810 / Taste 7 am V820 wird angezeigt entspricht Position 1A Pfeil über dem Symbol "Position 2"... -
Seite 47: Eingänge Für Näherungsschalter
EFKA AB221A/AB321A + AB222A/AB322A (BA) 8.15 Eingänge für Näherungsschalter Funktion mit oder ohne Bedienteil Parameter Umschaltung für Näherungsschalter der Eingänge in2, in7, in8, in9 (nAm) Bei Einstellung des Parameters 295 auf „1“ wird den Eingängen in2, in7, in8, in9 ein Arbeitswiderstand dazu geschaltet, um Näherungsschalter zu betreiben. -
Seite 48: Setzen Und Rücksetzen Des Betriebsstundenzählers
EFKA AB221A/AB321A + AB222A/AB322A (BA) In dieser Serviceroutine können die angefallenen Gesamtbetriebsstunden ausgelesen werden, nach dem gleichen Schema wie nachstehend im Beispiel für Parameter 177 beschrieben. Anzeige der seit dem letzten Service vergangenen Betriebsstunden. Beispiel für Anzeige der Betriebsstunden bzw. der Stunden seit dem letzten Service und Rücksetzen des Betriebsstundenzählers... -
Seite 49: Anzeige Der Gesamten Betriebsstunden
EFKA AB221A/AB321A + AB222A/AB322A (BA) Ein Wert im Parameter 177 wurde verändert: Nach Anzeige rES ... erscheint bei nochmaligem Betätigen der Taste E die Anzeige SEt. Soll der veränderte Wert gespeichert werden, so muss 3x die Taste >> bzw. F2 betätigt werden. -
Seite 50: Funktionen Mit Oder Ohne Bedienteil
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9 Funktionen mit oder ohne Bedienteil 9.1 Erster Stich nach Netz-Ein Funktion mit oder ohne Bedienteil Parameter 1 Stich in Positionierdrehzahl nach Netz Ein (Sn1) Zum Schutz der Nähmaschine wird bei eingeschaltetem Parameter 231 der erste Stich nach dem Netzeinschalten unabhängig von der Pedalstellung und von der Funktion Softstart in Positionierdrehzahl ausgeführt. -
Seite 51: Parameterliste
EFKA AB221A/AB321A + AB222A/AB322A (BA) Funktion mit oder ohne Bedienteil Parameter Automatischer Nähfuß bei Pedal vor am Nahtende, wenn Lichtschranke oder (AFL) Stichzählung eingeschaltet ist Kopplung Fadenspannungslüftung mit Nähfußlüftung. Funktion ist nur bei einem (FSP) winkelabhängigen Fadenschneider aktivierbar. (Modus 3, 13, 20, 22, 23, 25) Einschaltverzögerung bei Pedalstufe –1... -
Seite 52: Anfangsriegel/Anfangsstichverdichtung
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.4 Anfangsriegel/Anfangsstichverdichtung Funktion ohne Bedienteil Steuerung Anfangsriegel einfach LED 1 ein Taste S2 Anfangsriegel doppelt LED 2 ein Anfangsriegel Aus beide LED’s aus Anfangsstichverdichtung Ein; Stichzahl mit Stichsteller (Parameter 001) LED 1 ein Taste S2 Anfangsstichverdichtung Ein;... -
Seite 53: Anfangsriegel Doppelt
EFKA AB221A/AB321A + AB222A/AB322A (BA) Für träge Riegelmechanismen besteht beim doppelten Anfangsriegel die Möglichkeit, über eine Zeit t8 (Anfangsriegel- Stichbildkorrektur) den Stichsteller verzögert abzuschalten und dadurch die Rückwärtsstrecke zu verlängern. Diese Zeit kann mit Parameter 150 gewählt werden. 9.4.4 Anfangsriegel doppelt Über eine einstellbare Anzahl Stiche wird die Vorwärtsstrecke genäht. -
Seite 54: Stichbildkorrektur Und Letzter Stich Rückwärts
EFKA AB221A/AB321A + AB222A/AB322A (BA) Die Stiche für Endriegel/Endstichverdichtung mit oder ohne Stichsteller können über oben genannte Parameter direkt in der Steuerung oder an einem angeschlossenen Bedienteil V810/V820 programmiert und verändert werden. Weiterhin kann zur schnellen Information (HIT) des Benutzers bei Verwendung des Bedienteils V820 beim Einschalten der Funktion über die Taste 4 der dazugehörige Wert für ca. -
Seite 55: Endzierstichriegel/Stichverdichtung
EFKA AB221A/AB321A + AB222A/AB322A (BA) Funktion mit Bedienteil V810/V820 Funktion Zierstichriegel Ein/Aus (SrS) Zierstichriegel-Stoppzeit (tSr) Anfangszierstichriegel einfach linker Pfeil an Taste ein Taste 1 Anfangszierstichriegel doppelt rechter Pfeil an Taste ein Anfangszierstichriegel Aus beide Pfeile aus Die Parameter der Anfangsriegeldrehzahl und der Riegelstiche vorwärts und rückwärts sind mit dem Standard- Anfangsriegel identisch. -
Seite 56: Zwischenriegel / Einzelstich (Correction Sewing), (Modus 31)
EFKA AB221A/AB321A + AB222A/AB322A (BA) Zwischenriegel (Parameter 135 = 0): Es wird mit Drehzahlbegrenzung entsprechend Einstellung von Parameter 109 rückwärts genäht, solange der Taster betätigt bleibt. Zwischenzierstichriegel (Parameter 135 = 1): Bei Betätigen des Tasters in der Naht stoppt der Antrieb und es erfolgt die Ausgabe des Riegelmagneten. Über den gesamten Zwischenriegelvorgang ist die Drehzahlbegrenzung n9 entsprechend Einstellung von Parameter 122 wirksam. -
Seite 57: Rückdrehen
EFKA AB221A/AB321A + AB222A/AB322A (BA) Der Stichstellermagnet wird durch Vollansteuerung ausgelöst. Anschließend wird automatisch auf Teilansteuerung umgeschaltet, um die Belastung für die Steuerung und den angeschlossenen Stichstellermagnet zu reduzieren. Die Dauer der Vollansteuerung wird mit Parameter 212 und die Haltekraft bei Teilansteuerung mit Parameter 213 eingestellt. -
Seite 58: Laufsperre
EFKA AB221A/AB321A + AB222A/AB322A (BA) 190 = 3 Automatischer Ablauf mit Lichtschranke am Nahtende mit Abhacken und Nachlaufstichen (nur im Modus 7 und 16 möglich und wenn Parameter 018 = 0 ist) - Taster "Entketteln" betätigen - Nach Lichtschrankenerkennung Ablauf der Ausgleichsstiche und Endzählung bis zum Abhacken - Nachlaufstiche bis Entketteln, einstellbar mit Parameter 184 - Ablauf des Rückdrehwinkels in Positionierdrehzahl nach der einstellbaren Einschaltverzögerung... -
Seite 59: Hubverstellung Signalausgang M6 / Flip Flop
EFKA AB221A/AB321A + AB222A/AB322A (BA) Laufsperre im Anfangsriegel / in der Anfangsstichverdichtung: Durch Öffnen bzw. Schließen des Schalters wird der Anfangsriegel / die Anfangsstichverdichtung abgebrochen. Stopp in Grundposition Nadel hoch ist nicht möglich Nähfußlüftung ist möglich Nach Aufheben der Laufsperre wird die Naht mit dem nach dem Anfangsriegel / der Anfangsstichverdichtung... -
Seite 60: Hubverstellung Tastend (Parameter 240
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.15.4 Hubverstellung tastend (Parameter 240...249 = 13) Folgende Funktion läuft ab, wenn im Parameter 185 für Nachlaufstiche der Wert "0" programmiert ist: Betätigen des Tasters Hubverstellung; Signal Hubverstellung schaltet ein. Betätigen des Tasters Hubverstellung; Signal Hubverstellung schaltet aus. -
Seite 61: Einstellung Der Hubabhängigen Drehzahlbegrenzung Mit Bedienteil V820
EFKA AB221A/AB321A + AB222A/AB322A (BA) ZZZZ XX AB YY Anzeigebeispiel für Parameter 188 am Bedienteil V820: Bedeutung: Anzeige der Stufe, bis zu der die Maximaldrehzahl wirksam ist (oberer Knickpunkt). Anzeige der Stufe, ab der die Minimaldrehzahl wirksam ist (unterer Knickpunkt). -
Seite 62: Justierung Des Potentiometers An Juki-Maschine Kl. Lu-2210/Lu2260
EFKA AB221A/AB321A + AB222A/AB322A (BA) Taste E betätigen! Neuer Wert 17 (unterer Knickpunkt) wird übernommen! 1x Taste P betätigen! Anzeige der aktuellen Parameter- F - 1 8 8 Nummer oder 2x Taste P betätigen! Programmierung beendet! A b 3 2 0 A Mit dem Annähen werden die neuen Werte übernommen und bleiben auch nach dem Ausschalten erhalten! -
Seite 63: Abschalten Der Flip Flop-Funktionen Am Nahtende
EFKA AB221A/AB321A + AB222A/AB322A (BA) Notwendige Einstellungen zur Drehzahlbegrenzung n11 Mit einem der Parameter 240...249 =22 die Tasterfunktion "Drehzahlbegrenzung n11" festlegen. Diese Tasterfunktion hat Flip Flop-Wirkung. Mit Parameter 186 festlegen, ob das Signal M10 zur Drehzahlbegrenzung n11 invertiert oder nicht invertiert ausgegeben werden soll. -
Seite 64: Unterfadenwächter (Modus 20 Und 25)
EFKA AB221A/AB321A + AB222A/AB322A (BA) 030 = 4 Funktion wie Parameter 030 = 1, jedoch werden die Reststiche auf dem Display angezeigt. 030 = 5 Funktion wie Parameter 030 = 2, jedoch werden die Reststiche auf dem Display angezeigt. 030 = 6 Funktion wie Parameter 030 = 3, jedoch werden die Reststiche auf dem Display angezeigt. -
Seite 65: Fadenschneider/Fadenwischer (Steppstichmodi)
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.22.1 Fadenschneider/Fadenwischer (Steppstichmodi) Funktion mit oder ohne Bedienteil Parameter Winkelabhängiger Stopp beim Fadenschneiden (nur bei Parameter 290 = 20) (dr°) Einschaltzeit des Fadenwischers (t6) Einschaltverzögerung des Fadenwischers (dFw) Haltekraft Ausgang M1 des Fadenschneiders rückwärts (t11) -
Seite 66: Funktionen Für Sacknähmaschinen (Modus 5)
EFKA AB221A/AB321A + AB222A/AB322A (BA) Funktion mit oder ohne Bedienteil Parameter Verzögerungszeit Ausgang M1 (kd1) Einschaltzeit Ausgang M1 (kt1) Verzögerungszeit Ausgang M2 (kd2) Einschaltzeit Ausgang M2 (kt2) Verzögerungszeit Ausgang M3 (kd3) Einschaltzeit Ausgang M3 (kt3) Verzögerungszeit Ausgang M4 (kd4) Einschaltzeit Ausgang M4 (kt4) Verzögerungszeit bis Nähfuß... -
Seite 67: Funktionen Für Überwendlichmaschinen (Modus 7)
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.26 Funktionen für Überwendlichmaschinen (Modus 7) 9.26.1 Signal Kette saugen Das Signal Kette saugen kann für die Anfangs- und Endzählung separat über die Taste S2 an der Steuerung und Taste 1 am Bedienteil V810/V820 vorgewählt werden. Sind Kette saugen und Abhacker am Nahtanfang ausgeschaltet, so werden die entsprechenden Zählungen unterdrückt. -
Seite 68: Anfangs- Und Endzählungen
EFKA AB221A/AB321A + AB222A/AB322A (BA) Mit folgenden Parametern ist es möglich, für die Stichzählung am Nahtanfang und am Nahtende die Drehzahlfunktion zu wählen. 143 = 0 Drehzahl pedalabhängig steuerbar bis zur eingestellten Maximaldrehzahl (Parameter 111). 143 = 1 Feste Drehzahl (Parameter 112) ohne Beeinflussung durch das Pedal. Stopp bei Pedal 0. -
Seite 69: Abhacker/Schnelle Schere (Modus 6/7/15/16)
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.29 Abhacker/Schnelle Schere (Modus 6/7/15/16) 9.29.1 Abhacker/Schnelle Schere in Modus 6 Das Signal Abhacker/Schnelle Schere wird nur am Nahtende ausgegeben. Weiterhin kann die Funktion manueller Abhacker/Schnelle Schere eingestellt werden. Siehe auch Kapitel "Manueller Abhacker/Schnelle Schere". -
Seite 70: Abhacker/Schnelle Schere In Modus
EFKA AB221A/AB321A + AB222A/AB322A (BA) Ausgang und Zeiten für Abhacker Funktion mit oder ohne Bedienteil Parameter Verzögerungszeit für Ausgang M3 (ST2/27) Abhacker AH (kd3) Einschaltzeit für Ausgang M3 (ST2/27) Abhacker AH (kt3) Parameter 232 muss auf "0" (Funktion Abhacker) eingestellt sein. -
Seite 71: Abhacker/Schnelle Schere In Modus
EFKA AB221A/AB321A + AB222A/AB322A (BA) Funktion des Abhackers nach Einschalten von Ausgang M6: Mit Lichtschranke hell wird das Nahtende eingeleitet. Zu diesem Zeitpunkt wird die Zählung (ckL) eingeleitet. Nach Ablauf dieser Zählung wird für die Zeit (kt4) der Abhacker M4 ausgegeben. -
Seite 72: Manueller Abhacker/Schnelle Schere
EFKA AB221A/AB321A + AB222A/AB322A (BA) Ausgang und Zeiten für Schnelle Schere Funktion mit oder ohne Bedienteil Parameter Verzögerungszeit für Ausgang M3 (ST2/27) Schnelle Schere AH1 (kd3) Einschaltzeit für Ausgang M3 (ST2/27) Schnelle Schere AH1 (kt3) Verzögerungszeit für Ausgang M8 (ST2/24) Schnelle Schere AH2 (Ad1) Einschaltzeit für Ausgang M8 (ST2/24) Schnelle Schere AH2... -
Seite 73: Naht Mit Stichzählung
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.33 Naht mit Stichzählung Funktion ohne Bedienteil Parameter Stichzählung Ein/Aus Funktion mit Bedienteil V820 Stichzählung Ein/Aus Taste 2 9.33.1 Stichzahl für Naht mit Stichzählung Funktion mit oder ohne Bedienteil Parameter Stichzahl für eine Naht mit Stichzählung (Stc) Die Stichzahl für die Stichzählung kann mit Parameter 007 direkt an der Steuerung oder an einem angeschlossenen... -
Seite 74: Freie Naht Und Naht Mit Lichtschranke
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.34 Freie Naht und Naht mit Lichtschranke Funktion mit oder ohne Bedienteil Parameter Positionierdrehzahl (n1) Obere Grenze der Maximaldrehzahl (n2) Begrenzte Drehzahl entsprechend Einstellung von Parameter 142 (n12) Untere Grenze der Maximaldrehzahl (n2_) Drehzahlmodus Freie Naht (SFn) Für den Ablauf der freien Naht und der Naht mit Lichtschranke kann mit dem Drehzahlmodus ein bestimmtes... -
Seite 75: Allgemeine Lichtschrankenfunktionen
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.35.2 Allgemeine Lichtschrankenfunktionen Funktion mit oder ohne Bedienteil Parameter Lichtschranken Ausgleichstiche (LS) Anzahl Lichtschranken-Nähte (LSn) Lichtschranken-Sensierung auf hell/dunkel (LSd) Annähen bei heller Lichtschranke gesperrt/nicht gesperrt (LSS) Lichtschranken-Nahtende mit Fadenschneiden Ein/Aus (LSE) Drehzahl der Lichtschrankenausgleichsstiche (PLS) Nach Sensierung vom Nahtende erfolgt Zählung der Ausgleichstiche mit Lichtschrankendrehzahl. -
Seite 76: Lichtschrankenfilter Für Maschenware
EFKA AB221A/AB321A + AB222A/AB322A (BA) Die Funktion ermöglicht den Nahtablauf automatisch zu beginnen, sobald die Lichtschranke das Einlegen des Nähguts sensiert hat. Voraussetzungen für den Ablauf: Parameter 009 = 1 Lichtschranke eingeschaltet Parameter 129 = 1 Autostart eingeschaltet Parameter 131 = 1 Lichtschranken-Sensierung auf hell Parameter 132 = 1 kein Annähen bei Lichtschranke hell... - Seite 77 EFKA AB221A/AB321A + AB222A/AB322A (BA) Laufsperre mit offenem Kontakt wirksam: Bei Öffnen des Schalters hält der Antrieb in der vorgewählten Grundstellung. Laufsperre mit geschlossenem Kontakt wirksam: Bei Schließen des Schalters hält der Antrieb in der vorgewählten Grundstellung. Laufsperre mit offenem Kontakt wirksam (unpositioniert): Bei Öffnen des Schalters hält der Antrieb sofort unpositioniert.
-
Seite 78: Software-Entprellung Aller Eingänge
EFKA AB221A/AB321A + AB222A/AB322A (BA) Funktion wie bei Betätigung von Pedal –2: Bei Betätigen des Tasters wird das Nahtende eingeleitet. Sind die Funktionen Endriegel und Abschneidevorgang eingeschaltet, werden diese auch ausgeführt. Der Antrieb stoppt in Position 2. 45...47 Keine Funktion Ausgabe von Signal A1: Bei Betätigen des Tasters wird sofort das Signal A1 ausgegeben. -
Seite 79: Handraddrehung Durch Tastenbetätigung
EFKA AB221A/AB321A + AB222A/AB322A (BA) Zwischenriegel: Bei Betätigung des Tasters wird der Riegel an beliebiger Stelle in der Naht und bei Stillstand des Antriebs eingeschaltet. Riegelunterdrückung / Riegelabruf: Bei Betätigung des Tasters wird der Riegel einmalig unterdrückt oder abgerufen. Keine Funktion Reset Restfadenwächter: Nach Einlegen einer vollen Unterfadenspule wird bei Betätigen des Tasters der Stichzähler... -
Seite 80: Signale A1 Und A2
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.41 Signale A1 und A2 Bei Verwendung des Bedienteils V820 ist ein Direktzugriff mit der Funktionstaste (Taste 9) möglich! Funktion mit Bedienteil Parameter Signal A1 und/oder Signal A2 Ein/Aus mit Einschubstreifen 1...4 (-F-) 008 = 5... -
Seite 81: Pullerfunktion Mit Signal A1 Und/Oder A2
EFKA AB221A/AB321A + AB222A/AB322A (BA) Mit Parameter 330 für Signal A1 und Parameter 335 für Signal A2 kann gewählt werden, ob diese Signale mit der Nähfußlüftung und/oder mit der Verriegelung gekoppelt werden sollen. 330/335 0 Kopplung ausgeschaltet 1 Kopplung mit der Nähfußlüftung 2 Kopplung mit der Verriegelung 3 Kopplung mit der Nähfußlüftung und mit der Verriegelung... -
Seite 82: Signalausgang 512 Impulse Pro Umdrehung
EFKA AB221A/AB321A + AB222A/AB322A (BA) 9.45 Signalausgang 512 Impulse pro Umdrehung Transistorausgang mit offenem Kollektor Signal immer, wenn ein Generatorschlitz des Positionsgebers abgetastet wird 512 Impulse pro Umdrehung des Handrades Unabhängig vom Nähen, also auch beim manuellen Drehen am Handrad Geeignet, z. -
Seite 83: Akustisches Signal
10 Datenspeicherung über USB-Anschluss Zum komfortablen Speichern von Einstellungen und Programmen ist die Verwendung eines USB-Memorysticks möglich. Dadurch können einmal erstellte Abläufe immer wieder verwendet werden und auch in andere funktionskompatible EFKA- Steuerungen übertragen werden. Die Daten des Memorysticks können auch auf einen PC zwecks Speichererweiterung und/oder komfortabler Verwaltung ausgelagert werden. - Seite 84 EFKA AB221A/AB321A + AB222A/AB322A (BA) Die Daten werden auf dem Memorystick als Datei abgelegt. Der Dateiname ist auf eine Länge von 8 Zeichen (Buchstaben oder Ziffern) beschränkt. Beispiel: XXXXXXXX.YYY |__ Y = Dateikennung |_______________ X = Dateiname XXXXXXXX.PAR..= Parameterdatei XXXXXXXX.PAY..
-
Seite 85: Usb Parameter
EFKA AB221A/AB321A + AB222A/AB322A (BA) 10.2 USB Parameter Zum Auslesen, Abspeichern, Vergleichen oder Löschen von Daten stehen folgende Parameter zur Verfügung: Parametereinstellungen Parameter Übertragen von Steuerung auf Memorystick Übertragen von Memorystick auf Steuerung Vergleichen zwischen Steuerung und Memorystick Datei löschen auf Memorystick Arraydaten (Compiler Programmierung) Übertragen von Steuerung auf Memorystick... -
Seite 86: Programmierung Am V810
EFKA AB221A/AB321A + AB222A/AB322A (BA) Nach Ende des Schreibvorganges erfolgt R d Y READY Anzeige! 10.3.2 Programmierung am V810 Taste P betätigen F – 0 0 0 Anzeige der 1. PARAMETER-Nummer ! Parameter 510 anwählen ! F – 5 1 0 Taste E betätigen ! -
Seite 87: Programmierung Am V850
EFKA AB221A/AB321A + AB222A/AB322A (BA) 10.3.4 Programmierung am V850 Taste P betätigen F 000 Anzeige der 1. PARAMETER-Nummer ! Parameter 510 anwählen ! F 510 Upload Taste E betätigen ! Aufforderung für F2 Taste wird angezeigt! F 510 F2 Taste betätigen! 0100DATA.PAR... -
Seite 88: Programmierung Am V810
EFKA AB221A/AB321A + AB222A/AB322A (BA) Alternativ kann mit der Plus / Minus Taste ein anderer vorhandener Datei Name ausgewählt werden. oder PU-E Taste E betätigen ! Aufforderung zur Bestätigung mit Taste E ! Taste E innerhalb 1 Sekunde betätigen ! -
Seite 89: Programmierung Am V820
EFKA AB221A/AB321A + AB222A/AB322A (BA) 10.4.3 Programmierung am V820 Taste P betätigen F 000 Anzeige der 1. PARAMETER-Nummer ! F 511 Parameter 511 anwählen ! Taste E betätigen ! Aufforderung für F2 Taste wird angezeigt! F 511 PdL [ ° ] F2 Taste betätigen! -
Seite 90: Vergleichen Der Daten Vom Memorystick Und Der Steuerung
EFKA AB221A/AB321A + AB222A/AB322A (BA) Mit Taste E innerhalb 1 Sekunde bestätigen ! READ DATA Datei 0100 wird eingelesen! Nach Ende des Lesevorganges erfolgt READY READY Anzeige! 10.5 Vergleichen der Daten vom Memorystick und der Steuerung Das Vergleichen von Daten in der Steuerung und dem Memorystick wird erklärt. Das Vergleichen der anderen Daten erfolgt nach der gleichen Vorgehensweise. -
Seite 91: Programmierung Am V810
EFKA AB221A/AB321A + AB222A/AB322A (BA) 10.5.2 Programmierung am V810 Taste P betätigen F – 0 0 0 Anzeige der 1. PARAMETER-Nummer ! F – 5 1 2 Parameter 512 anwählen ! Taste E betätigen ! Aufforderung für Shift Taste wird angezeigt! [ °... -
Seite 92: Programmierung Am V850
EFKA AB221A/AB321A + AB222A/AB322A (BA) F2 Taste betätigen! Falls keine Datei auf dem Memorystick no FiLE vorgefunden wird erfolgt Fehleranzeige oder Datei Art und Nummer wird angezeigt! 0100 dAtA PAr Alternativ kann mit der Plus / Minus Taste ein anderer vorhandener Datei Name ausgewählt werden. -
Seite 93: Löschen Der Daten Vom Memorystick
EFKA AB221A/AB321A + AB222A/AB322A (BA) Nach Ende des Lesevorganges erfolgt READY READY Anzeige, wenn die Daten gleich sind! Nach Ende des Lesevorganges erfolgt DATA NOT EQUAL Data Not Equal Anzeige, wenn die Daten nicht gleich sind! 10.6 Löschen der Daten vom Memorystick Das Löschen von Parameterdaten vom Memorystick wird erklärt. -
Seite 94: Programmierung Am V820
EFKA AB221A/AB321A + AB222A/AB322A (BA) Shift Taste betätigen! >> Falls keine Datei auf dem Memorystick noFiLE vorgefunden wird, erfolgt Fehleranzeige. oder 0 1 0 0 Datei Art und Nummer wird angezeigt! Alternativ kann mit der Plus / Minus Taste ein anderer vorhandener Datei Name ausgewählt werden. -
Seite 95: Programmierung Am V850
* DATE: Jun 30 2005 * TIME: 09:49:41 Die erste Zeile „ [EFKA FILEINFO=00000001] „ darf auf keinen Fall verändert werden! Die Parameterwerte können verändert werden. Jeder Text der rechts von einem „* “ steht, wird beim Einlesen der Datei in die Steuerung ignoriert. -
Seite 96: Signaltest Über Das Eingebaute Bedienfeld Oder Mit
EFKA AB221A/AB321A + AB222A/AB322A (BA) 11.1 Signaltest über das eingebaute Bedienfeld oder mit V810/V820 Eingangstest: • Parameter 173 anwählen. • Bedienfeld an der Steuerung: Hiermit können die Signale „Lichtschranke, Sensor (IPG... oder HSM...), Generator-Impulse 1 und 2, Position 1 und 2“ direkt auf ihre Funktion überprüft und mittels der LED’s 3...8 angezeigt werden. -
Seite 97: Fehleranzeigen
EFKA AB221A/AB321A + AB222A/AB322A (BA) 12 Fehleranzeigen Allgemeine Informationen an der Steuerung am V810 am V820 Bedeutung InF A1 InF A1 Pedal bei Einschalten der Maschine nicht in 0-Lage -StoP- blinkend -StoP- blinkend + Laufsperre Symbol-Anzeige InF A3 InF A3... -
Seite 98: Hardware Störung
EFKA AB221A/AB321A + AB222A/AB322A (BA) Hardware Störung an der Steuerung am V810 am V820 Bedeutung InF H1 InF H1 Kommutierungsgeber-Zuleitung oder Umrichter gestört. InF H2 InF H2 Prozessor gestört... -
Seite 99: Bedienelemente Des Bedienteils V810
EFKA AB221A/AB321A + AB222A/AB322A (BA) 13 Bedienelemente des Bedienteils V810 variocontrol 810 KL2185 Das Bedienteil V810 wird bei Auslieferung mit dem Einschubstreifen Nr. 1 über den Tasten bestückt. Bei anderen Funktionen kann dieser durch einen der beim Bedienteil beigelegten Einschubstreifen gewechselt werden. Dazu muss auch der Parameter 291 umgestellt werden. -
Seite 100: Bedienelemente Des Bedienteils V820
EFKA AB221A/AB321A + AB222A/AB322A (BA) 14 Bedienelemente des Bedienteils V820 variocontrol 820 KL2186 Das Bedienteil V820 wird bei Auslieferung mit dem Einschubstreifen Nr. 1 über den Tasten bestückt. Bei anderen Funktionen kann dieser durch einen der beim Bedienteil beigelegten Einschubstreifen gewechselt werden. Dazu muss auch der Parameter 292 umgestellt werden. - Seite 101 EFKA AB221A/AB321A + AB222A/AB322A (BA) Für Ihre Notizen:...
- Seite 102 EFKA AB221A/AB321A + AB222A/AB322A (BA) Für Ihre Notizen:...
- Seite 103 EFKA AB221A/AB321A + AB222A/AB322A (BA) Für Ihre Notizen:...
