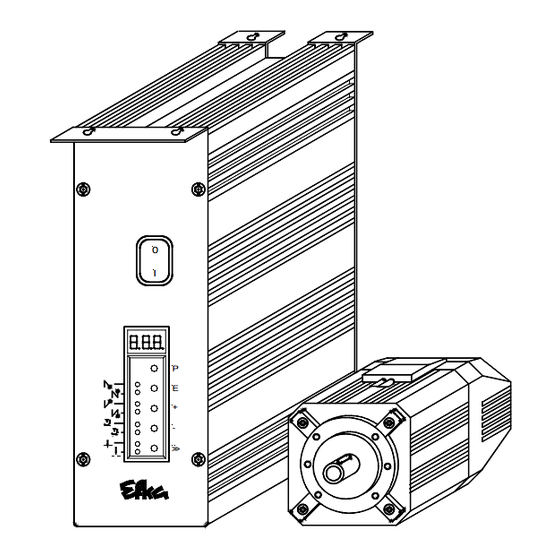

Efka dc 1500 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für dc 1500:
- Betriebsanleitung (89 Seiten) ,
- Bedienungsanleitung (82 Seiten) ,
- Betriebsanleitung mit parameterliste (40 Seiten)
Verwandte Anleitungen für Efka dc 1500
Inhaltszusammenfassung für Efka dc 1500

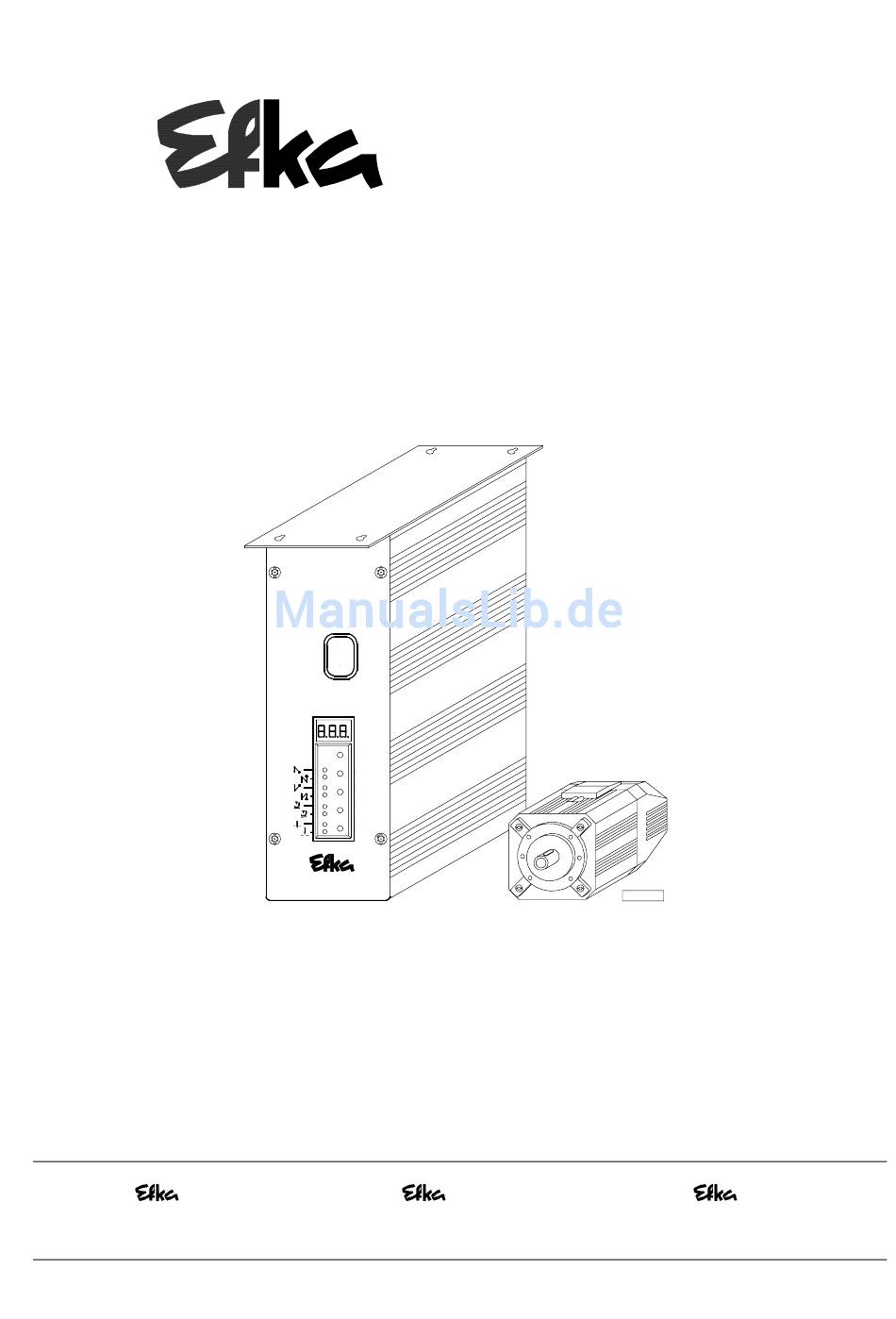

- Seite 1 STEUERUNG AB220A5111 dc1500 FP220A5911 AB320A5211 dc1550 FP320A5951 > > KL2334a BETRIEBSANLEITUNG Nr. 401300 deutsch FRANKL & KIRCHNER EFKA OF AMERICA INC. EFKA ELECTRONIC MOTORS GMBH & CO KG SINGAPORE PTE. LTD.
-
Seite 2: Inhaltsverzeichnis
EFKA AB220A/320A FP220A/320A INHALT Seite 1 Wichtige Sicherheitshinweise 2 Verwendungsbereich Bestimmungsgemäße Verwendung 3 Lieferumfang Sonderzubehör 4 Verwendung des Compilers C200 (FP220A../FP320A..) 5 Bedienung der Steuerung ohne Bedienteil Zugriffsberechtigung bei Befehlseingabe Programmierung der Codenummer Auswahl der Parameter 5.3.1 Auswahl der Parameter direkt 5.3.2... - Seite 3 EFKA AB220A/320A FP220A/320A INHALT Seite 9 Einstellen der Grundfunktionen Motordrehrichtung Verwendung eines Hallsensormoduls HSM001 bzw. Impulsgebers IPG... Übersetzungsverhältnis Auswahl der Funktionsabläufe (Fadenabschneidevorgänge) Tasten-Funktionen der Eingänge in1...i10 Positionierdrehzahl Nähmaschinenverträgliche Maximaldrehzahl Maximaldrehzahl Positionen 9.9.1 Einstellung der Referenzposition (Parameter 270 = 0) 9.9.2 Einstellung der Positionen an der Steuerung (Parameter 270 = 0) 9.9.3...
- Seite 4 EFKA AB220A/320A FP220A/320A INHALT Seite 10.14.5 Hubverstellung rastend/Flip Flop 1 (Parameter 240...249 = 14) 10.15 Hubabhängige Drehzahl 10.15.1 Wirkungsweise der hubabhängigen Drehzahlbegrenzung 10.15.2 Einstellung der hubabhängigen Drehzahlbegrenzung mit Bedienteil V820 10.15.3 Einstellung der hubabhängigen Drehzahlbegrenzung mit Bedienteil V810 10.15.4 Justierung des Potentiometers an JUKI-Maschine Kl. LU-2210/LU2260 10.16 Drehzahlbegrenzung n9...
- Seite 5 EFKA AB220A/320A FP220A/320A INHALT Seite 10.44 Signalausgang 512 Impulse pro Umdrehung 10.45 Sollwertgeber 10.46 Akustisches Signal 11 Signaltest 11.1 Signaltest über das eingebaute Bedienfeld oder mit V810/V820 12 Fehleranzeigen 13 Bedienelemente des Bedienteils V810 14 Bedienelemente des Bedienteils V820...
-
Seite 6: Wichtige Sicherheitshinweise
EFKA AB220A/320A FP220A/320A 1 Wichtige Sicherheitshinweise Verwendung EFKA-Antriebs seiner Arbeiten an unter Spannung stehenden Teilen und Zusatzeinrichtungen (z. B. für Nähmaschinen) müssen alle Einrichtungen sind nicht erlaubt. Ausnahmen regeln die grundlegenden Sicherheitsvorschriften, einschließlich der entsprechenden Vorschriften, z. B. DIN VDE 0105 Teil 1. -
Seite 7: Verwendungsbereich
EFKA AB220A/320A FP220A/320A 2 Verwendungsbereich Der Antrieb ist für Steppstich-, Kettenstich- und Überwendlichmaschinen diverser Hersteller geeignet. Weiterhin ist ein Schrittmotorbetrieb zusammen mit der Steuerung SM210A möglich. Siehe auch Anschluss-Schema in der Parameterliste. Insbesondere ist der Antrieb mittels Adapterleitungen (Adapterleitungen siehe Sonderzubehör) ersatzweise für folgende... -
Seite 8: Bestimmungsgemäße Verwendung
EFKA AB220/320A FP220A/320A 2.1 Bestimmungsgemäße Verwendung Der Antrieb ist keine selbständig funktionsfähige Maschine und zum Einbau in andere Maschinen bestimmt. Seine Inbetriebnahme ist so lange untersagt, bis festgestellt wurde, dass die Maschine, in die diese Teilmaschine eingebaut werden soll, den Bestimmungen der EG-Richtlinie (Anhang II Abschnitt B der Richtlinie 89/392/EWG und Ergänzung 91/368/EWG) entspricht. -
Seite 9: Sonderzubehör
EFKA AB220A/320A FP220A/320A 3.1 Sonderzubehör Bedienteil Variocontrol V810 - Best. Nr. 5970153 Bedienteil Variocontrol V820 - Best. Nr. 5970154 Reflexlichtschrankenmodul LSM002 - Best. Nr. 6100031 Hallsensormodul HSM001 - Best. Nr. 6100032 Impulsgeber IPG001 - Best. Nr. 6100033 Interface EFKANET IF232-3 kpl. -
Seite 10: Verwendung Des Compilers C200 (Fp220A
EFKA AB220/320A FP220A/320A 4 Verwendung des Compilers C200 (FP220A../FP320A..) Der Efka Compiler C200 ist ein Software-Werkzeug zur Programmierung von Funktionen an der Steuerung FP220A..bzw. FP320A..Damit kann die Steuerung vom Anwender mit zusätzlichen erweiterten Funktionen ausgestattet werden. Folgende Basisfunktionen werden vom Compiler bereitgestellt: Vordefinierte Funktionen, die über eine System Datei integriert werden. -
Seite 11: Bedienung Der Steuerung Ohne Bedienteil
EFKA AB220A/320A FP220A/320A 5 Bedienung der Steuerung ohne Bedienteil 5.1 Zugriffsberechtigung bei Befehlseingabe Um ungewolltes Verändern voreingestellter Funktionen zu verhindern, ist die Befehlseingabe, wie auf folgendem Schema dargestellt, auf verschiedene Ebenen verteilt. Zugriff hat: - der Ausrüster auf die höchste und alle untergeordneten Ebenen mittels Code-Nummer - der Techniker auf die nächst niedrigere und alle untergeordneten Ebenen mittels Code-Nummer... -
Seite 12: Programmierung Der Codenummer
EFKA AB220/320A FP220A/320A 5.2 Programmierung der Codenummer Hinweis Die in den Abbildungen dargestellten Parameternummern sind nicht in allen Programmversionen verfügbar. Es wird in diesem Fall im Display die nächst höhere Parameternummer angezeigt. Siehe Parameterliste! Taste P betätigen und Netz einschalten Taste >>... -
Seite 13: Auswahl Der Parameter
EFKA AB220A/320A FP220A/320A 5.3 Auswahl der Parameter 5.3.1 Auswahl der Parameter direkt Nach Eingabe der Codenummer Taste >> betätigen Taste + bzw. Taste – zur Auswahl in der Programmierebene (1. Ziffer blinkt) der 1. Ziffer betätigen. 4/KL2319 Taste >> betätigen Taste + bzw. -
Seite 14: Wertänderung Der Parameter
EFKA AB220/320A FP220A/320A 5.3.2 Wertänderung der Parameter Anzeige nach Auswahl des Mit der Taste + bzw. Taste - Parameterwertes den Parameterwert ändern 7/KL2322 Möglichkeit 1 Taste E betätigen. Die nächste Taste P betätigen. Die Programmierung wird beendet. Parameternummer wird angezeigt. -
Seite 15: Auswahl Der Parameter Mit Den Tasten
EFKA AB220A/320A FP220A/320A 5.3.3 Auswahl der Parameter mit den Tasten +/- Nach Eingabe der Codenummer Mit der Taste + den nächsten in der Programmierebene Parameter auswählen 10/KL2325 Mit Taste – den vorherigen Nach Betätigung der Taste E wird Parameter auswählen. -
Seite 16: Änderung Aller Parameterwerte Der Bedienerebene
EFKA AB220/320A FP220A/320A 5.4 Änderung aller Parameterwerte der Bedienerebene Es können alle Parameterwerte der Bedienerebene (siehe Parameterliste) ohne Eingabe einer Codenummer verändert werden. ! Taste P betätigen # Erste Parameternummer wird angezeigt ! Taste E betätigen # Parameterwert wird angezeigt LED1 ! Tasten +/- betätigen... -
Seite 17: Programmidentifikation An Der Steuerung
EFKA AB220A/320A FP220A/320A 5.7 Programmidentifikation an der Steuerung Funktion ohne Bedienteil Parameter Anzeige von Programmnummer, Änderungs-Index und Identifizierungsnummer In der Anzeige erscheint nacheinander nach Auswahl von Parameter 179 (Beispiel) folgende Information: Parameter 179 auswählen! Taste E betätigen! Taste >> betätigen! Anzeige des Kürzels Sr5! -
Seite 18: Bedienung Der Steuerung Mit Bedienteil
EFKA AB220/320A FP220A/320A 6 Bedienung der Steuerung mit Bedienteil 6.1 Bedienung des Bedienteils V810 6.1.1 Code-Nummer am Bedienteil V810 eingeben Code-Nummer der Techniker-Ebene => 1907 bzw. der Ausrüster-Ebene => 3112 Beispiel: Wenn die CODE-Nummer der Techniker-Ebene am Bedienteil V810 gewählt werden soll ! NETZ AUSSCHALTEN C –... -
Seite 19: Eingabe Über Parameter In Der Techniker-/Ausrüster-Ebene Am Bedienteil V810
EFKA AB220A/320A FP220A/320A F – 0 1 3 Nächster Parameter wird angezeigt! oder Programmierung beendet! A b 2 2 0 A Mit dem Annähen werden die neuen Werte übernommen und bleiben auch nach dem Ausschalten erhalten! Als weitere sofortige Speicherung ohne Annähen zu müssen kann der Parameter 401 benutzt werden! Hinweis! Die Parameternummer kann auch, wie bei der Bedienung der Code-Nummer, direkt gewählt werden! -
Seite 20: Eingabe Über Parameter In Der Bediener-Ebene Am Bedienteil V820
EFKA AB220/320A FP220A/320A 6.2.2 Eingabe über Parameter in der Bediener-Ebene am Bedienteil V820 Beispiel: Wenn keine CODE-Nummer eingegeben wurde ! NETZ EINSCHALTEN ! 4000 Ab220A Keine Anzeige auf dem Display ! Anzeige des 1. Parameters in der Bedienerebene; es erscheint keine PARAMETER-Nummer Parameterwert verändern ! -
Seite 21: Direkte Eingabe Der Maximaldrehzahlbegrenzung (Ded) Mit Bedienteil
EFKA AB220A/320A FP220A/320A Anzeigebeispiel von Parameter 179 am Bedienteil V810: Parameter 179 wählen! Taste E betätigen Anzeige Sr5 [°] erscheint Taste >> betätigen Anzeige z. B. 5111A erscheint (Programm-Nummer mit Index) Taste E betätigen Anzeige z. B. 010823 erscheint (1. Teil der Datumsanzeige) Taste E betätigen... -
Seite 22: Beispiel Für Hit
EFKA AB220/320A FP220A/320A 6.5.1 Beispiel für HIT Gezählte Nahtstrecke von 20 Stichen auf 25 Stiche erhöhen. Funktion Stichzählung (Taste 2) war ausgeschaltet. Anzeige nach Netz einschalten 4000 Ab220A ↓ ↓ ↓ ↓ Taste 2 kurz drücken ! Linker Pfeil und Funktion Stichzählung ist eingeschaltet Taste + betätigen ! -
Seite 23: Weitere Funktionen Bei Den Bedienteilen V810/V820
EFKA AB220A/320A FP220A/320A Die Anzahl der Softstartstiche kann wie folgt geändert werden: Beispiel: Stichzahl von 1 in 3 ändern (Funktion Softstart (Taste 9) war ausgeschaltet). Taste 9 kurz betätigen ! Entsprechender Pfeil schaltet ein (Funktion Softstart ist Ein) Taste + betätigen ! Anzahl der Stiche erhöhen! -
Seite 24: Naht-Programmierung (Teach In)
EFKA AB220/320A FP220A/320A 6.6 Naht-Programmierung (TEACH IN) Es können maximal 99 Programme mit insgesamt 99 Nähten programmiert werden, d. h. 1 Programm mit je 99 Nähten oder 99 Programme mit je 1 Naht. Dazwischen sind alle Kombinationen erlaubt. Die Programmierung ist mit oder ohne Code-Nummer möglich! Die Funktionen Anfangsriegel, Endriegel, Stichzählung, Lichtschranke, Fadenschneider, Nähfußlüftung und... -
Seite 25: Programmieren Nach Eingabe Der Code-Nummer
EFKA AB220A/320A FP220A/320A 6.6.1 Programmieren nach Eingabe der Code-Nummer KL2370 ! Über die Tasten 0...9 Code-Nummer eingeben KL2371 KL2397 KL2373 KL2374 ! Aktivieren der Nahtprogrammierung TEACH IN mit Taste 0 / Anzeige der Programm-Nummer. Mit den Tasten 0...9 werden neue Programm-Nummern festgelegt. Die nächste vorhandene Programm- Nummer wird mit der Taste + gewählt. - Seite 26 EFKA AB220/320A FP220A/320A ! Anzeige der Naht-Nummer KL2379 KL2380 ! Alle gewünschten Funktionen der aktuellen Naht mit den Tasten 1...9, wie z. B. Lichtschranke, einschalten. KL2381 ! Wird mit Taste 2 die Stichzählung erst eingeschaltet, dann kann innerhalb 2 Sekunden die Stichzahl verändert werden.
-
Seite 27: Praxisbezogenes Beispiel
EFKA AB220A/320A FP220A/320A 6.6.3 Praxisbezogenes Beispiel Es soll (ohne Eingabe der Code-Nummer) unter der nächstmöglichen Programm-Nummer z. B. 01 eine Naht 01 mit doppelten Anfangsriegel, Stichzählung vorwärts, Position unten, Nähfuß hoch, eine Naht 02 mit Stichzählung vorwärts, Position unten und eine Naht 03 mit Lichtschranke, doppelten Endriegel, Fadenschneiden, Position oben, Nähfuß hoch programmiert werden. -
Seite 28: Hinzufügen Einer Naht Bzw. Eines Programms
EFKA AB220/320A FP220A/320A Funktionen der Naht 03 einstellen: # Naht-Nummer 03 erscheint. Taste E betätigen # Rechter Pfeil über Taste 3 zeigt, dass die Lichtschranke von dunkel # hell wirkt. Die Licht- Taste 3 betätigen schrankenausgleichsstiche können, wie schon vorher gezeigt, geändert werden! # Rechter Pfeil über Taste 4 zeigt, dass der doppelte Endriegel Ein ist. -
Seite 29: Entfernen Einer Naht Bzw. Eines Programms
EFKA AB220A/320A FP220A/320A 6.6.5 Entfernen einer Naht bzw. eines Programms Ein Programm oder eine Naht lässt sich mit der Taste B „DELETE F2“ löschen, sofern bei der Programmierung das Symbol über der Programm-Nummer oder über der Naht-Nummer blinkt. Programm-Nummer bzw. Naht-Nummer wählen, die gelöscht werden soll. Symbol über der Programm- bzw. Naht- Nummer muss blinken. - Seite 30 EFKA AB220/320A FP220A/320A Parameter 322 = 2 Naht- bzw. Programmabbruch mit Fadenschneiden: Mit Pedal –2 kann die Naht mit Fadenschneiden abgebrochen werden, auch wenn kein Fadenschneider eingeschaltet ist. Danach wird wieder mit der ersten Naht des gewählten Programms begonnen. Funktionen der Nähfußlüftung, wenn TEACH IN eingeschaltet ist: Nach dem Netzeinschalten ist der Nähfuß...
-
Seite 31: Inbetriebnahme
EFKA AB220A/320A FP220A/320A 7 Inbetriebnahme Vor Inbetriebnahme der Steuerung ist sicherzustellen, zu überprüfen, bzw. einzustellen: Die korrekte Montage von Antrieb, Positionsgeber und evtl. verwendetem Zubehör Die korrekte Auswahl des Abschneidevorgangs mit Parameter 290 Ggf. die richtige Einstellung der Motordrehrichtung mit Parameter 161 Die richtige Auswahl der Tastenfunktionen (Eingänge) mit den Parametern 240...249... - Seite 32 EFKA AB220/320A FP220A/320A Funktionen Parameter Aufruf der Schnellinstallationsroutine SIR (Sir) Einstellung am Bedienteil V810: Eingabe der Code-Nummer 3112! Taste E betätigen der unterste Parameter 2.0.0. dieser Ebene erscheint 500 wählen Parameter 5.0.0. wird angezeigt Taste E betätigen das Zeichen [o] erscheint blinkend Taste >>...
-
Seite 33: Einstellen Der Grundfunktionen
EFKA AB220A/320A FP220A/320A 9 Einstellen der Grundfunktionen 9.1 Motordrehrichtung Funktion mit oder ohne Bedienteil Parameter Drehrichtung des Motors (drE) Parameter 161 = 0 Rechtslauf des Motors (Blick auf die Motorwelle) Parameter 161 = 1 Linkslauf des Motors ACHTUNG Bei Änderungen der Montage des Motors, z. B. gedreht oder mit Vorgelege, ist auf richtige Zuordnung des mit Parameter 161 eingestellten Wertes für die Drehrichtung zu... -
Seite 34: Übersetzungsverhältnis
EFKA AB220/320A FP220A/320A 9.3 Übersetzungsverhältnis Hinweis Das Übersetzungsverhältnis muss immer eingegeben werden, da nur Motoren mit integriertem Inkrementalgeber eingesetzt werden. Dieses sollte so genau wie möglich ermittelt und eingestellt werden! Das Übersetzungsverhältnis Motorwelle zur Welle vom Nähmaschinenoberteil muss eingegeben werden, damit die eingestellten Drehzahlen der Parameter 110...117 den Nähgeschwindigkeiten entsprechen. - Seite 35 EFKA AB220A/320A FP220A/320A Einstellung des Funktionsablaufs mit Parameter 290 Modi Bezeichnung Adapter Ausgänge Endstufen # ST2/35 ST2/34 ST2/37 ST2/28 ST2/27 ST2/36 ST2/32 ST2/30 Steppstich: z. B. Funktionen FL FA1+2 ML MST/HP Brother (737-113, 737-913) 1112814 FA1 + Aisin (AD3XX, AD158, 3310; EK1)
- Seite 36 EFKA AB220/320A FP220A/320A Modus 0 Steppstichmaschinen Fadenschneider von einlaufendem bis auslaufenden Schlitz Position 1 Fadenschneider von auslaufendem Schlitz Position 1 bis einlaufenden Schlitz Position 2 Fadenschneider von einlaufendem Schlitz Position 1 bis einlaufenden Schlitz Position 2 Fadenwischer über eine programmierbare Zeit (t6) Nähfußlüftung (siehe Kapitel "Nähfußlüftung")
- Seite 37 EFKA AB220A/320A FP220A/320A Invertiertes Signal M3 bei den Pedalstufen 1-12 Nähfußlüftung (siehe Kapitel "Nähfußlüftung") Signal Maschine läuft Signal Maschine steht Lauf mit automatischer Drehzahl Automatikdrehzahl hat Vorrang vor der Laufsperre Laufsperre bei offenem Kontakt wirksam (Eingang in1 / Parameter 240=6) »Automatikdrehzahl hat Vorrang vor der Laufsperre«...
- Seite 38 EFKA AB220/320A FP220A/320A Nähfußlüftung (siehe Kapitel "Nähfußlüftung") Signal Maschine läuft Hubverstellung rastend (Eingang in4 / Parameter 243=14) Abhacken manuell (Eingang in5 / Parameter 244=15) Modus 16 Überwendlichmaschinen (Armabwärtsmaschinen) nur in Verbindung mit V820 und Einschubstreifen 7! Kette saugen (VR) über Stichzählung (c1) am Nahtanfang Fadenspannungslüftung (M4) Ein am Nahtende nach Lichtschranke hell und den Ausgleichsstichen bis Pedal...
-
Seite 39: Tasten-Funktionen Der Eingänge In1
EFKA AB220A/320A FP220A/320A Modus 25 Steppstichmaschinen mit Fadenabschneidesystem (Juki LU2210/LU2260) Fadenschneider über programmierbare Inkremente (iFA) nach Zwischenstopp in Position 1 Fadenspannungslüftung von auslaufendem Schlitz Pos. 2 nach Verzögerung (FSE) über Einschaltzeit (FSA) Fadenwischer über eine programmierbare Zeit (t6) Nähfußlüftung (siehe Kapitel "Nähfußlüftung") Verriegelung (siehe Kapitel "Anfangsriegel"... -
Seite 40: Positionen
EFKA AB220/320A FP220A/320A 9.9 Positionen Funktion mit oder ohne Bedienteil Parameter Auswahl je nach Positions-Sensoren (PGm) Anzahl der Winkelgrade von der Sensor-Position zur 2. Position (PGr) Übersetzung Motorwelle zu Maschinenwelle (trr) Nach Einstellung des Parameters 270 auf „1, 2, 3 oder 4“ muss ein Winkelwert mit Parameter 271 gewählt werden, der den Stopp in Position 2 bzw. -
Seite 41: Einstellung Der Referenzposition (Parameter 270 = 0)
EFKA AB220A/320A FP220A/320A Parameter 270 = 2 - Die Einstellung des Sensors auf Position 2. - Die Position 1 wird entsprechend der Winkelgradeinstellung mit Parameter 271 eingestellt. - Gemessen wird ab einlaufender Kante Position 2. - Ein- und Ausgangspegel wie bei Einstellung „1“... -
Seite 42: Einstellung Der Positionen An Der Steuerung (Parameter 270 = 0)
EFKA AB220/320A FP220A/320A Einstellung der Referenzposition am Bedienteil V810 Nach Eingabe der Code-Nummer Parameter 170 wählen! Taste E betätigen Anzeige Sr [o] Taste >> betätigen Anzeige PoS0 o (das Zeichen o rotiert) Am Handrad drehen, bis das rotierende Anzeige PoS0 Zeichen o im Display erlischt. -
Seite 43: Einstellung Der Positionen Am Bedienteil V820 (Parameter 270 = 0)
EFKA AB220A/320A FP220A/320A Parameterwert der Position 1A P 1 A 0 8 0 erscheint im Display Wenn erforderlich, Parameterwert mit der P 1 A X X X Taste >> bzw. den Tasten +/- verändern oder durch Drehen am Handrad (>1 Umdrehung) -
Seite 44: Anzeige Der Signal- Und Stopp-Positionen
EFKA AB220/320A FP220A/320A Handrad (>1 Umdrehung) einstellen! Einstellungen sind abgeschlossen, 4000 Ab220A Programmierung wird verlassen! Hinweis Bei Einstellung der Positionen mit dem Handrad muss darauf geachtet werden, dass sich der angezeigte Zahlenwert im Display mit der Drehbewegung verändert! Die Einheit der eingestellten Positionswerte wird in „Grad“ angezeigt! 9.10 Anzeige der Signal- und Stopp-Positionen... -
Seite 45: Haltekraft Im Stillstand
EFKA AB220A/320A FP220A/320A 9.13 Haltekraft im Stillstand Funktion mit oder ohne Bedienteil Parameter Haltekraft im Stillstand (brt) Diese Funktion verhindert das ungewollte "Wandern" der Nadel im Stillstand. Die Wirkung ist durch Drehen am Handrad überprüfbar. Haltekraft wirkt im Stillstand - bei Halt in der Naht... -
Seite 46: Funktionen Mit Oder Ohne Bedienteil
EFKA AB220/320A FP220A/320A 10 Funktionen mit oder ohne Bedienteil 10.1 Erster Stich nach Netz-Ein Funktion mit oder ohne Bedienteil Parameter 1 Stich in Positionierdrehzahl nach Netz Ein (Sn1) Zum Schutz der Nähmaschine wird bei eingeschaltetem Parameter 231 der erste Stich nach dem Netzeinschalten unabhängig von der Pedalstellung und von der Funktion Softstart in Positionierdrehzahl ausgeführt. - Seite 47 EFKA AB220A/320A FP220A/320A Funktion mit oder ohne Bedienteil Parameter Automatischer Nähfuß bei Pedal vor am Nahtende, wenn Lichtschranke oder (AFL) Stichzählung eingeschaltet ist Kopplung Fadenspannungslüftung mit Nähfußlüftung. Funktion ist nur bei einem (FSP) winkelabhängigen Fadenschneider aktivierbar. (Modus 3, 13, 20, 22, 23, 25) Einschaltverzögerung bei Pedalstufe –1...
-
Seite 48: Anfangsriegel/Anfangsstichverdichtung
EFKA AB220/320A FP220A/320A 10.4 Anfangsriegel/Anfangsstichverdichtung Funktion ohne Bedienteil Steuerung Anfangsriegel einfach LED 1 ein Taste S2 Anfangsriegel doppelt LED 2 ein Anfangsriegel Aus beide LED’s aus Anfangsstichverdichtung Ein; Stichzahl mit Stichsteller (Parameter 001) LED 1 ein Taste S2 Anfangsstichverdichtung Ein; Stichzahl ohne Stichsteller... -
Seite 49: Anfangsriegel Doppelt
EFKA AB220A/320A FP220A/320A Für träge Riegelmechanismen besteht beim doppelten Anfangsriegel die Möglichkeit, über eine Zeit t8 (Anfangsriegel- Stichbildkorrektur) den Stichsteller verzögert abzuschalten und dadurch die Rückwärtsstrecke zu verlängern. Diese Zeit kann mit Parameter 150 gewählt werden. 10.4.4 Anfangsriegel doppelt Über eine einstellbare Anzahl Stiche wird die Vorwärtsstrecke genäht. Anschließend wird das Signal für den Stichsteller ausgegeben und die Rückwärtsstrecke abgearbeitet. -
Seite 50: Stichbildkorrektur Und Letzter Stich Rückwärts
EFKA AB220/320A FP220A/320A Die Stiche für Endriegel/Endstichverdichtung mit oder ohne Stichsteller können über oben genannte Parameter direkt in der Steuerung oder an einem angeschlossenen Bedienteil V810/V820 programmiert und verändert werden. Weiterhin kann zur schnellen Information (HIT) des Benutzers bei Verwendung des Bedienteils V820 beim Einschalten der Funktion über die Taste 4 der dazugehörige Wert für ca. -
Seite 51: Endzierstichriegel/Stichverdichtung
EFKA AB220A/320A FP220A/320A Funktion mit Bedienteil V810/V820 Funktion Zierstichriegel Ein/Aus (SrS) Zierstichriegel-Stoppzeit (tSr) Anfangszierstichriegel einfach linker Pfeil an Taste ein Taste 1 Anfangszierstichriegel doppelt rechter Pfeil an Taste ein Anfangszierstichriegel Aus beide Pfeile aus Die Parameter der Anfangsriegeldrehzahl und der Riegelstiche vorwärts und rückwärts sind mit dem Standard- Anfangsriegel identisch. -
Seite 52: Haltekraft Des Stichstellermagneten
EFKA AB220/320A FP220A/320A Bei Betätigung Anfangsriegel/ Anfangsriegel/ Endriegel/ Endriegel/ Stichverdichtung Stichverdichtung Stichverdichtung Stichverdichtung Vor Nahtanfang kein Riegel/ Riegel/ Stichverdichtung Stichverdichtung In der Naht kein Riegel/ Riegel/ Stichverdichtung Stichverdichtung Es wird jeweils der doppelte Riegel ausgeführt. Siehe in der Parameterliste im Kapitel Anschlussplan! 10.10 Haltekraft des Stichstellermagneten... -
Seite 53: Laufsperre
EFKA AB220A/320A FP220A/320A Notwendige Einstellungen für den Entkettelvorgang: Entketteln mit Parameter 190 = 1 / 2 / 3 /4 einstellen (190 = 0 Entketteln ausgeschaltet) Einschaltverzögerung mit Parameter 181 und Rückdrehwinkel mit Parameter 180 einstellen Mit einem der Parameter 240...249 die Tasterfunktion "Entketteln" festlegen Bei Einstellung des Parameters 290 auf „7“... -
Seite 54: Hubverstellung Signalausgang M6 / Flip Flop
EFKA AB220/320A FP220A/320A Die Funktion der Laufsperre ist durch Anschluss eines Schalters, je nach Vorwahl der Parameter 240...249, an der Buchse ST2 möglich. Mit Parameter 127 lässt sich ein akustisches Signal bei Verwendung eines Bedienteils V810 / V820 ein- bzw. -
Seite 55: Hubverstellungsdrehzahl-Nachlaufzeit
EFKA AB220A/320A FP220A/320A 10.14.2 Hubverstellungsdrehzahl-Nachlaufzeit Funktion mit oder ohne Bedienteil Parameter Hubverstellungsdrehzahl-Nachlaufzeit (thP) 10.14.3 Hubverstellungsstiche Funktion mit oder ohne Bedienteil Parameter Stichzahl Hubverstellung (chP) Das Betätigen des externen Tasters Hubverstellung, je nach Einstellung der Parameter 240...249, bewirkt Begrenzung auf Hubverstellungsdrehzahl. Der Hubverstellungsmagnet wird eingeschaltet, wenn die Drehzahl ≤ Hubverstellungsdrehzahl ist. -
Seite 56: Einstellung Der Hubabhängigen Drehzahlbegrenzung Mit Bedienteil V820
EFKA AB220/320A FP220A/320A Für die nachfolgenden Beispiele würde sich folgende Stufung ergeben: Drehzahl 3500 oberer Drehzahlknickpunkt 3200 3110 3020 2930 2840 2740 ----------------------------------------------------------- X 2650 2560 2470 2380 2280 2190 2100 2000 unterer Drehzahlknickpunkt X 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21... -
Seite 57: Justierung Des Potentiometers An Juki-Maschine Kl. Lu-2210/Lu2260
EFKA AB220A/320A FP220A/320A Neuer Wert (Stufe) mit Potentiometer an Maschine 0 8. 3 2 0 0 einstellen! Taste F2 betätigen! Taste E betätigen! Neuer Wert 08 (oberer Knickpunkt) wird übernommen! Taste F2 betätigen! 0 8. 3 2 0 0 Neuer Wert (Stufe) mit Potentiometer an Maschine 1 7. -
Seite 58: Drehzahlbegrenzung N9
EFKA AB220/320A FP220A/320A 10.16 Drehzahlbegrenzung n9 Funktion mit oder ohne Bedienteil Parameter Drehzahlbegrenzung n9 (n9) Bei Betätigen eines externen Tasters, wenn der Parameter 240...249 = 33, wird eine Drehzahlbegrenzung n9 eingeschaltet. 10.17 Drehzahlbegrenzung n11 mit Signalausgang M10 / Flip Flop 2... -
Seite 59: Unterfadenwächter (Modus 20 Und 25)
EFKA AB220A/320A FP220A/320A Restfadenwächter aktivieren: Parameter 030 auf "1...3" stellen. Die gewünschte maximale Stichanzahl im Parameter 031 eingeben (eingegebener Wert x 100 = Stichanzahl z. B. 80 x 100 = 8000). Für den Start des Zählers auf eine der Tasten A oder B mit Parameter 293 bzw. 294 den Wert „19“ einstellen. -
Seite 60: Fadenabschneidevorgang
EFKA AB220/320A FP220A/320A 10.21 Fadenabschneidevorgang Funktion mit oder ohne Bedienteil Parameter Fadenschneider Ein/Aus (FA) Fadenwischer Ein/Aus (FW) Funktion mit Bedienteil V820 Fadenschneider bzw. Fadenwischer Ein/Aus Taste 5 Bei angeschlossenem Bedienteil V820 können auch die Funktionen mit der Taste 5 ein- und ausgeschaltet werden. -
Seite 61: Funktionen Für Sacknähmaschinen (Modus 5)
EFKA AB220A/320A FP220A/320A Das Verhalten der Steuerung im Betrieb ist den Funktionsdiagrammen in der Parameterliste zu entnehmen. Siehe auch im Kapitel "Auswahl der Funktionsabläufe (Fadenabschneidevorgänge)“. 10.22 Funktionen für Sacknähmaschinen (Modus 5) Funktion mit oder ohne Bedienteil Parameter Funktionen für Kettenstichmaschinen z. B. Sacknähmaschinen (Sak) Verschiedene Einstellungen im Modus 5 sind mit Parameter 198 möglich:... - Seite 62 EFKA AB220/320A FP220A/320A Funktion ohne Bedienteil Steuerung Kette saugen am Nahtanfang Ein LED 1 ein Taste S2 Kette saugen am Nahtende Ein LED 2 ein Funktion mit Bedienteil V810/V820 Kette saugen am Nahtanfang Ein linker Pfeil an Taste ein Taste 1...
-
Seite 63: Anfangs- Und Endzählungen
EFKA AB220A/320A FP220A/320A 10.25.2 Anfangs- und Endzählungen Funktion mit oder ohne Bedienteil Parameter Endzählung (c2) mit begrenzter Drehzahl n4 bis Stopp (c2) Anfangszählung (c1) mit begrenzter Drehzahl n3 für Kette saugen (c1) Zählung (c3) Abhacker am Nahtanfang (c3) Endzählung (c4) für Abhacker am Nahtende (c4) Nahtende bei Modus 7 durch Endzählung (c2) oder (c4) - Seite 64 EFKA AB220/320A FP220A/320A Ausgang und Zeiten für Abhacker Funktion mit oder ohne Bedienteil Parameter Verzögerungszeit für Ausgang M3 (ST2/27) Abhacker AH (kd3) Einschaltzeit für Ausgang M3 (ST2/27) Abhacker AH (kt3) Der Parameter 232 muss dabei auf "0" eingestellt sein. Die Verzögerungszeit für den Abhacker wird in der Regel auf "0" eingestellt! Ausgang und Zeiten für Schnelle Schere...
-
Seite 65: Funktionen Für Modus 15
EFKA AB220A/320A FP220A/320A Der Parameter 232 muss dabei auf "0" eingestellt sein. Die Verzögerungszeit für den Abhacker wird in der Regel auf "0" eingestellt! Ausgang und Zeiten für Schnelle Schere Funktion mit oder ohne Bedienteil Parameter Verzögerungszeit für Ausgang M3 (ST2/27) Schnelle Schere AH1 (kd3) Einschaltzeit für Ausgang M3 (ST2/27) Schnelle Schere AH1... -
Seite 66: Funktionen Für Modus
EFKA AB220/320A FP220A/320A Nach Lichtschrankenerkennung wird am Nahtende nach einer mit Parameter 258 einstellbaren Stichzahl (c8) der Abhacker für die Zeit (kt4) ausgegeben. Bei Stillstand des Antriebs kann mit einem an Buchse ST2/5 angeschlossenen Taster (Einstellung Parameter 244 = 15) der Abhackervorgang beliebig oft wiederholt werden. -
Seite 67: Manueller Abhacker/Schnelle Schere
EFKA AB220A/320A FP220A/320A Funktion Stapler blasen Funktion mit oder ohne Bedienteil Parameter Funktion Stapler blasen (bLA) Einschaltzeit für Ausgang M7 (kt5) Parameter 194 = 0 Stapler blasen (Ausgang M7) am Nahtende über die Zeit (kt5), einstellbar mit Parameter 289. Parameter 194 = 1 Stapler blasen (Ausgang M7) ab Lichtschranke hell bis Nahtende, nach Nahtende über die Zeit (kt5). -
Seite 68: Stiche Für Stichzählung
EFKA AB220/320A FP220A/320A 10.32.1 Stiche für Stichzählung Funktion mit oder ohne Bedienteil Parameter Stichzahl für eine Naht mit Stichzählung (Stc) Die Stiche für die Stichzählung können über oben genannten Parameter direkt in der Steuerung oder an einem angeschlossenen Bedienteil V810/V820 programmiert und verändert werden. -
Seite 69: Lichtschranke
EFKA AB220A/320A FP220A/320A Für den Ablauf der freien Naht und der Naht mit Lichtschranke kann mit dem Drehzahlmodus ein bestimmtes Drehzahlverhalten vorgewählt werden. Parameter 142 = 0 Ablauf mit Pedal geführter Drehzahl Parameter 142 = 1 Ablauf mit fester Drehzahl n12, solange Pedal nach vorn betätigt (Stufe >1) Parameter 142 = 2 Ablauf mit begrenzter Drehzahl n12, solange Pedal nach vorn betätigt (Stufe >1) -
Seite 70: Reflexlichtschranke Lsm002
EFKA AB220/320A FP220A/320A Bei Verwendung eines Bedienteils V820 ist ein Direktzugriff mit der Funktionstaste (Taste 9) möglich! Funktion mit Bedienteil Parameter Annähen bei heller Lichtschranke gesperrt Ein/Aus (-F-) 008 = 3 10.34.3 Reflexlichtschranke LSM002 Einstellung der Empfindlichkeit: Abhängig vom Abstand Lichtschranke zu Reflexionsfläche minimale Empfindlichkeit einstellen (Potentiometer möglichst weit nach links drehen). -
Seite 71: Funktionsänderung Des Lichtschranken-Eingangs
EFKA AB220A/320A FP220A/320A 10.34.7 Funktionsänderung des Lichtschranken-Eingangs Funktion mit oder ohne Bedienteil Parameter Auswahl der Eingangs-Funktion an Buchse B18/5 Wird die Lichtschranken-Funktion nicht verwendet, so kann der Eingang an Buchse B18/5 analog zu den Eingängen in1...i10 mit einer Schaltfunktion belegt werden. - Seite 72 EFKA AB220/320A FP220A/320A 240 = 21 Lauf des Handrades gegen Drehrichtung: Bei Betätigen des Tasters läuft der Antrieb entsprechend Einstellung von Parameter 161 in entgegengesetzte Drehrichtung. 240 = 22 Drehzahlbegrenzung n11 (Flip Flop 2): Bei Tasterbetätigung in der Naht wird die Drehzahlbegrenzung n11 aktiv und am Ausgang ST2/29 wird ein Signal ausgegeben.
-
Seite 73: Software-Entprellung Aller Eingänge
EFKA AB220A/320A FP220A/320A 10.36 Software-Entprellung aller Eingänge Funktionen Parameter Software-Entprellung aller Eingänge Ein/Aus (EnP) Parameter 238 = 0 Keine Entprellung wirksam Parameter 238 = 1 Entprellung wirksam 10.37 Belegung der Funktionstasten F1/F2 an den Bedienteilen V810/V820 Funktionen Parameter Auswahl der Eingangs-Funktion an Taste (A) "F1" an den Bedienteilen V810/V820 (tF1) Auswahl der Eingangs-Funktion an Taste (B) "F2"... -
Seite 74: Drehzahlbegrenzung Mittels Externem Potentiometer
EFKA AB220/320A FP220A/320A 10.39 Drehzahlbegrenzung mittels externem Potentiometer Funktion mit oder ohne Bedienteil Parameter Drehzahlbegrenzung mittels externem Potentiometer (maximaler Wert) (toP) Drehzahlbegrenzung mittels externem Potentiometer (minimaler Wert) (bot) Funktion Drehzahlbegrenzung mittels externem Potentiometer (Pot) Mit dem externen , anschließbar an Buchse ST2/2, ST2/3 und ST2/4, kann eine Drehzahlbegrenzung mit den Potentiometer Parametern 124 und 125 eingestellt werden. - Seite 75 EFKA AB220A/320A FP220A/320A Parameter LS-D FA-E [ms] [ms] [St] [St] 10 10 100 10 100 10 0256/BILD3 NA = Nahtanfang LS-D = Lichtschranke dunkel am Nahtanfang P=0 = Pedal in 0-Lage NE = Nahtende LS = Lichtschranke hell bzw. dunkel am Nahtende FA-E = Ende Fadenschneiden Nahtende nach Stichzählung oder Lichtschrankenerkennung...
-
Seite 76: Pullerfunktion Mit Signal A1
EFKA AB220/320A FP220A/320A Mit Parameter 302 für Signal A1 und Parameter 312 für Signal A2 kann gewählt werden, ob die Signale am Nahtanfang, nach Lichtschrankenerkennung oder am Nahtende wirken sollen. Parameter 302/312 Start des Signals A1 / A2 am Nahtanfang... -
Seite 77: Signal „Maschine Läuft
EFKA AB220A/320A FP220A/320A 10.41 Signal „Maschine läuft“ Funktion mit oder ohne Bedienteil Parameter Modus "Maschine läuft" (LSG) Ausschaltverzögerung für Signal "Maschine läuft" (t05) Parameter 155 = 0 Signal "Maschine läuft" Aus Parameter 155 = 1 Das Signal "Maschine läuft" wird immer ausgegeben, wenn der Antrieb läuft. -
Seite 78: Akustisches Signal
EFKA AB220/320A FP220A/320A Tabelle: Kodierung der Pedalstufen Pedalstufe Pedal ganz zurück (z. B. Einleiten vom Nahtende) Pedal leicht zurück (z. B. Nähfuß lüften) Pedal-0-Lage ½ Pedal leicht vor (z. B. Nähfuß absenken) Drehzahlstufe 1 (n1) Drehzahlstufe 2 Drehzahlstufe 3 Drehzahlstufe 4... -
Seite 79: Signaltest Über Das Eingebaute Bedienfeld Oder Mit V810/V820
EFKA AB220A/320A FP220A/320A 11.1 Signaltest über das eingebaute Bedienfeld oder mit V810/V820 Eingangstest: Parameter 173 anwählen. Bedienfeld an Steuerung: Damit können die Signale „Lichtschranke, Sensor (IPG... oder HSM...), Generator-Impulse 1 und 2, Position 1 und 2“ direkt auf ihre Funktion überprüft und mittels der LED’s 3...8 angezeigt werden. -
Seite 80: Fehleranzeigen
EFKA AB220/320A FP220A/320A 12 Fehleranzeigen Allgemeine Informationen an der Steuerung am V810 am V820 Bedeutung InF A1 InF A1 Pedal bei Einschalten der Maschine nicht in 0-Lage -StoP- blinkend -StoP- blinkend + Laufsperre Symbol-Anzeige InF A3 InF A3 Referenzposition nicht eingestellt... -
Seite 81: Bedienelemente Des Bedienteils V810
EFKA AB220A/320A FP220A/320A 13 Bedienelemente des Bedienteils V810 variocontrol 810 KL2185 Das Bedienteil V810 wird bei Auslieferung mit dem Einschubstreifen Nr. 1 über den Tasten bestückt. Bei anderen Funktionen kann dieser durch einen der beim Bedienteil beigelegten Einschubstreifen gewechselt werden. Dazu muss auch der Parameter 291 umgestellt werden. -
Seite 82: Bedienelemente Des Bedienteils V820
EFKA AB220/320A FP220A/320A 14 Bedienelemente des Bedienteils V820 variocontrol 820 KL2186 Das Bedienteil V820 wird bei Auslieferung mit dem Einschubstreifen Nr. 1 über den Tasten bestückt. Bei anderen Funktionen kann dieser durch einen der beim Bedienteil beigelegten Einschubstreifen gewechselt werden. Dazu muss auch der Parameter 292 umgestellt werden. - Seite 83 – http://www.efka.net OF AMERICA INC. 3715 NORTHCREST ROAD – SUITE 10 – ATLANTA – GEORGIA 30340 PHONE: +1-770-4577006 – FAX: +1-770-4583899 – email: efkaus@efka.net ELECTRONIC MOTORS SINGAPORE PTE. LTD. 67, AYER RAJAH CRESCENT 05-03 – SINGAPORE 139950 PHONE: +65-67772459 – FAX: +65-67771048 – email: efkaems@efka.net...
