Efka dc 1500 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für dc 1500:
- Betriebsanleitung (89 Seiten) ,
- Bedienungsanleitung (82 Seiten) ,
- Betriebsanleitung mit parameterliste (40 Seiten)
Verwandte Anleitungen für Efka dc 1500
Inhaltszusammenfassung für Efka dc 1500

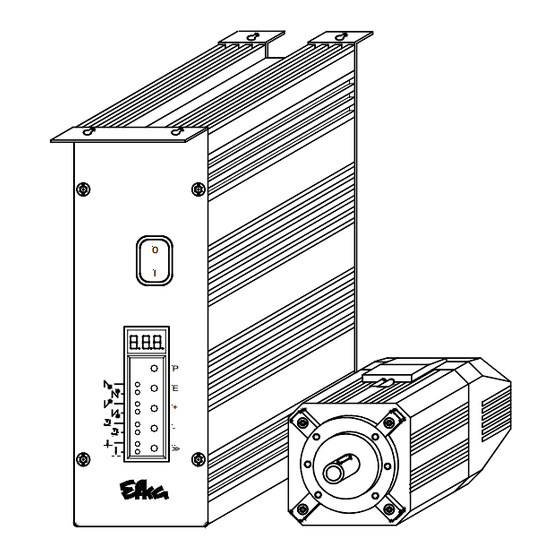

- Seite 1 STEUERUNG DA220C5300 > > KL2334a BETRIEBSANLEITUNG Nr. 401264 deutsch FRANKL & KIRCHNER EFKA OF AMERICA INC. EFKA ELECTRONIC MOTORS GMBH & CO KG SINGAPORE PTE. LTD.
-
Seite 2: Inhaltsverzeichnis
EFKA DA220C5300 INHALT Seite 1 Wichtige Sicherheitshinweise Fehler! Textmarke nicht definiert. 2 Verwendungsbereich Bestimmungsgemäße Verwendung 3 Lieferumfang Sonderzubehör 4 Bedienung der Steuerung ohne Bedienteil Zugriffsberechtigung bei Befehlseingabe Programmierung der Codenummer Auswahl der Parameter 4.3.1 Auswahl der Parameter direkt 4.3.2 Wertänderung der Parameter 4.3.3... - Seite 3 EFKA DA220C5300 INHALT Seite Auswahl der Maschinen-Baureihe 8.3.1 Notlauffunktion bei ungültigem Maschinenselekt Übersetzungsverhältnis Positionierdrehzahl Nähmaschinenverträgliche Maximaldrehzahl Maximaldrehzahl Positionen 8.8.1 Einstellung der Referenzposition (Parameter 270 = 0) 8.8.2 Einstellung der Positionen an der Steuerung (Parameter 270 = 0) 8.8.3 Einstellung der Positionen am Bedienteil V810 (Parameter 270 = 0) 8.8.4...
- Seite 4 EFKA DA220C5300 INHALT Seite 9.14.2 Funktionsmodul für Ausgang A / Stichlängenumschaltung (Pa. 250 = 1) 9.14.3 Funktionsmodul für Ausgang A / Mehrweitensteuerung mit DB (Pa. 250 = 2) 9.14.4 Funktionsmodul für Ausgang A / Mehrweitensteuerung ohne DB (Pa. 250 = 3) 9.14.5...
-
Seite 5: Wichtige Sicherheitshinweise
EFKA DC-Antriebe sind überspannungsfest nach durchgeführt werden. Überspannungsklasse 2 (DIN VDE 0160 § 5.3.1). § Der Netzanschluss von EFKA DC-Antrieben muss über § Umbauten Veränderungen dürfen unter eine Netz-Trenneinrichtung gem. EN 60204-1 erfolgen. Beachtung aller Sicherheitsvorschriften vorgenommen Der Netzschalter in den Steuerungen für die Motoren der werden. -
Seite 6: Verwendungsbereich
EFKA DA220C5300 2 Verwendungsbereich Der Antrieb ist geeignet für Steppstichmaschinen Dürkopp Adler der Klassen 271, 272, 273, 274, 275. Weiterhin ist ein Schrittmotorbetrieb zusammen mit der Steuerung SM210A möglich. Siehe auch Anschluss-Schema in der Parameterliste. 2.1 Bestimmungsgemäße Verwendung Der Antrieb ist keine selbständig funktionsfähige Maschine und zum Einbau in andere Maschinen bestimmt. Seine Inbetriebnahme ist so lange untersagt, bis festgestellt wurde, dass die Maschine, in die diese Teilmaschine eingebaut werden soll, den Bestimmungen der EG-Richtlinie (Anhang II Abschnitt B der Richtlinie 89/392/EWG und Ergänzung... -
Seite 7: Sonderzubehör
EFKA DA220C5300 3.1 Sonderzubehör Bedienteil Variocontrol V810 - Best. Nr. 5970153 Bedienteil Variocontrol V820 - Best. Nr. 5970154 Reflexlichtschrankenmodul LSM002 - Best. Nr. 6100031 Hallsensormodul HSM001 - Best. Nr. 6100032 Impulsgeber IPG001 - Best. Nr. 6100033 Interface EFKANET IF232-3 kpl. -
Seite 8: Programmierung Der Codenummer
EFKA DA220C5300 4.2 Programmierung der Codenummer Hinweis Die in den Abbildungen dargestellten Parameternummern sind nicht in allen Programmversionen verfügbar. Es wird in diesem Fall im Display die nächst höhere Parameternummer angezeigt. Siehe Parameterliste! Taste P betätigen und Netz einschalten Taste >> betätigen (1. Ziffer blinkt) 1/KL2316 Taste + bzw. -
Seite 9: Auswahl Der Parameter
EFKA DA220C5300 4.3 Auswahl der Parameter 4.3.1 Auswahl der Parameter direkt Nach Eingabe der Codenummer Taste >> betätigen Taste + bzw. Taste – zur Auswahl in der Programmierebene (1. Ziffer blinkt) der 1. Ziffer betätigen. 4/KL2319 Taste >> betätigen Taste + bzw. Taste – zur Aus- Taste >>... -
Seite 10: Wertänderung Der Parameter
EFKA DA220C5300 4.3.2 Wertänderung der Parameter Anzeige nach Auswahl des Mit der Taste + bzw. Taste - Parameterwertes den Parameterwert ändern 7/KL2322 Möglichkeit 1 Taste E betätigen. Die nächste Taste P betätigen. Die Programmierung wird beendet. Parameternummer wird angezeigt. Die geänderten Parameterwerte werden erst beim nächsten Annähen dauerhaft übernommen! -
Seite 11: Auswahl Der Parameter Mit Den Tasten
EFKA DA220C5300 4.3.3 Auswahl der Parameter mit den Tasten +/- Nach Eingabe der Codenummer Mit der Taste + den nächsten in der Programmierebene Parameter auswählen 10/KL2325 Mit Taste – den vorherigen Nach Betätigung der Taste E wird Parameter auswählen. der Parameterwert angezeigt. -
Seite 12: Änderung Aller Parameterwerte Der Bedienerebene
EFKA DA220C5300 4.4 Änderung aller Parameterwerte der Bedienerebene Es können alle Parameterwerte der Bedienerebene (siehe Parameterliste) ohne Eingabe einer Codenummer verändert werden. § Taste P betätigen è Erste Parameternummer wird angezeigt § Taste E betätigen è Parameterwert wird angezeigt LED1 §... -
Seite 13: Programmidentifikation An Der Steuerung
EFKA DA220C5300 4.7 Programmidentifikation an der Steuerung Funktion ohne Bedienteil Parameter Anzeige von Programmnummer, Änderungs-Index und Identifizierungsnummer In der Anzeige erscheint nacheinander nach Auswahl von Parameter 179 (Beispiel) folgende Information: Parameter 179 auswählen! Taste E betätigen! Taste >> betätigen! Anzeige des Kürzels Sr5! -
Seite 14: Bedienung Der Steuerung Mit Bedienteil
EFKA DA220C5300 5 Bedienung der Steuerung mit Bedienteil 5.1 Bedienung des Bedienteils V810 5.1.1 Code-Nummer am Bedienteil V810 eingeben Code-Nummer der Techniker-Ebene => 1907 bzw. der Ausrüster-Ebene => 3112 Beispiel: Wenn die CODE-Nummer der Techniker-Ebene am Bedienteil V810 gewählt werden soll! NETZ AUSSCHALTEN C –... -
Seite 15: Eingabe Über Parameter In Der Techniker-/Ausrüster-Ebene Am Bedienteil V810
EFKA DA220C5300 è F – 0 1 3 Nächster Parameter wird angezeigt! oder è Programmierung beendet! d A 2 2 0 c Mit dem Annähen werden die neuen Werte übernommen und bleiben auch nach dem Ausschalten erhalten! Als weitere sofortige Speicherung ohne Annähen zu müssen kann der Parameter 401 benutzt werden! Hinweis! Die Parameternummer kann auch, wie bei der Bedienung der Code-Nummer, direkt gewählt werden! -
Seite 16: Eingabe Über Parameter In Der Bediener-Ebene Am Bedienteil V820
EFKA DA220C5300 5.2.2 Eingabe über Parameter in der Bediener-Ebene am Bedienteil V820 Beispiel: Wenn keine CODE-Nummer eingegeben wurde ! è NETZ EINSCHALTEN ! 4000 dA220c è Keine Anzeige auf dem Display ! Anzeige des 1. Parameters è in der Bedienerebene; es erscheint keine PARAMETER-Nummer è... -
Seite 17: Direkte Eingabe Der Maximaldrehzahlbegrenzung (Ded) Mit Bedienteil
EFKA DA220C5300 Anzeigebeispiel von Parameter 179 am Bedienteil V810: § Parameter 179 wählen! § è Taste E betätigen Anzeige Sr5 [°] erscheint § è Taste >> betätigen Anzeige z. B. 5300A erscheint (Programm-Nummer mit Index) § è Taste E betätigen Anzeige z. -
Seite 18: Beispiel Für Hit
EFKA DA220C5300 5.5.1 Beispiel für HIT Gezählte Nahtstrecke von 20 Stichen auf 25 Stiche erhöhen. Funktion Stichzählung (Taste 2) war ausgeschaltet. è Anzeige nach Netz einschalten 4000 dA220c ↓ ↓ ↓ ↓ Taste 2 kurz drücken ! Linker Pfeil è... -
Seite 19: Weitere Funktionen Bei Den Bedienteilen V810/V820
EFKA DA220C5300 Die Anzahl der Softstartstiche kann wie folgt geändert werden: Beispiel: Stichzahl von 1 in 3 ändern (Funktion Softstart (Taste 9) war ausgeschaltet). Taste 9 kurz betätigen ! è Entsprechender Pfeil schaltet ein (Funktion Softstart ist Ein) è Taste + betätigen ! Anzahl der Stiche erhöhen! -
Seite 20: Abschaltung Der Tasten An Der Steuerung Bzw. An Den Bedienteilen
EFKA DA220C5300 5.5.4 Abschaltung der Tasten an der Steuerung bzw. an den Bedienteilen Funktion mit oder ohne Bedienteil Parameter Abschaltung der Tasten P und E an den Bedienteilen und der Taste P an der Steuerung (EPE) Abschaltung der Tasten + und - an den Bedienteilen (EPm) Abschaltung der Tasten E, +, - und >>... -
Seite 21: Programmieren Nach Eingabe Der Code-Nummer
EFKA DA220C5300 13 14 INSERT DELETE KL2369 1 = Anfangsriegel einfach Ein (linker Pfeil) 8 = Signal A1 Ein (linker Pfeil) Anfangsriegel doppelt Ein (rechter Pfeil) Signal A2 Ein (rechter Pfeil) Anfangsriegel Aus Signal A1 und A2 Ein (beide Pfeile) 2 = Gezählte Naht vorwärts Ein (linker Pfeil) -
Seite 22: Programmieren Ohne Eingabe Der Code-Nummer
EFKA DA220C5300 KL2374 § Aktivieren der Nahtprogrammierung TEACH IN mit Taste 0 / Anzeige der Programm-Nummer Mit der Taste + kann die nächste Programm-Nummer gewählt werden, sofern das aktuelle Programm schon belegt ist. Mit der weiteren Naht-Programmierung ist wie im nächsten Kapitel „Programmieren ohne Eingabe der Code- Nummer“... -
Seite 23: Praxisbezogenes Beispiel
EFKA DA220C5300 KL2383 § Werden die Tasten + / - innerhalb 2 Sekunden nicht betätigt, dann wird die zuvor eingegebene Stichzahl unter dem entsprechenden Symbol angezeigt (Normalanzeige). 10.) KL2384 § Wird mit Taste 3 die Lichtschranke erst eingeschaltet, dann kann innerhalb 2 Sekunden die Anzahl der Lichtschrankenausgleichsstiche verändert werden. - Seite 24 EFKA DA220C5300 KL2387 So muss die Anzeige der Naht 01 nach Eingabe der Funktionen aussehen! Funktionen der Naht 02 einstellen: § è Naht-Nummer 02 erscheint. Taste E betätigen § è Linker Pfeil über Taste 2 zeigt, dass die Stichzählung vorwärts Ein ist. Die Stichanzahl kann, Taste 2 betätigen...
-
Seite 25: Hinzufügen Einer Naht Bzw. Eines Programms
EFKA DA220C5300 5.6.4 Hinzufügen einer Naht bzw. eines Programms Ein Programm oder eine Naht lässt sich mit der Taste A „INSERT F1“ hinzufügen, sofern bei der Programmierung das Symbol über der Programm-Nummer oder über der Naht-Nummer blinkt. § Programm-Nummer bzw. Naht-Nummer wählen, an deren Stelle das Programm die neue Nummer einsetzen soll. -
Seite 26: Abarbeitungs-Modus
EFKA DA220C5300 5.6.6 Abarbeitungs-Modus § Taste 0 betätigen è Die programmierten Nähte werden eingeschaltet. Pfeil über Taste 0 ist Ein (ohne zu blinken). § Taste +/- betätigen è Auswahl des Programms. Nur wenn mehrere Programme programmiert sind. § Taste E betätigen è Wenn nicht mit der 1. Naht begonnen werden soll, dann andere Naht-Nummer wählen. -
Seite 27: Abschaltung Der Tasten Am Bedienteil V820 Bei Aktivem Teach In
EFKA DA220C5300 Funktionen Parameter Nähfuß nach Netz Ein angehoben oder wie programmiert (FLn) Diese Funktion ist nur bei eingeschaltetem TEACH IN aktiv. Parameter 323 = 0 Die Funktion der Nähfußlüftung nach Netz Ein wirkt wie vorher programmiert wurde. Parameter 323 = 1 Der Nähfuß... -
Seite 28: Inbetriebnahme
EFKA DA220C5300 6 Inbetriebnahme Vor Inbetriebnahme der Steuerung ist sicherzustellen, zu überprüfen, bzw. einzustellen: § Die korrekte Montage von Antrieb, Positionsgeber und evtl. verwendetem Zubehör § Ggf. die richtige Einstellung der Motordrehrichtung mit Parameter 161 § Die Einstellung der Übersetzung Motor- zu Maschinenwelle mit Parameter 272 §... - Seite 29 EFKA DA220C5300 Funktionen Parameter Aufruf der Schnellinstallationsroutine SIR (Sir) Einstellung am Bedienteil V810: § Eingabe der Code-Nummer 3112! § è Taste E betätigen der unterste Parameter 2.0.0. dieser Ebene erscheint § è 500 wählen Parameter 5.0.0. wird angezeigt § è...
-
Seite 30: Einstellen Der Grundfunktionen
EFKA DA220C5300 8 Einstellen der Grundfunktionen 8.1 Motordrehrichtung Funktion mit oder ohne Bedienteil Parameter Drehrichtung des Motors (drE) Parameter 161 = 0 Rechtslauf des Motors (Blick auf die Motorwelle) Parameter 161 = 1 Linkslauf des Motors ACHTUNG Bei Änderungen der Montage des Motors, z. B. gedreht oder mit Vorgelege, ist auf richtige Zuordnung des mit Parameter 161 eingestellten Wertes für die Drehrichtung zu achten. -
Seite 31: Auswahl Der Maschinen-Baureihe
EFKA DA220C5300 8.3 Auswahl der Maschinen-Baureihe Funktionen mit oder ohne Bedienteil Parameter Anzeige der Maschinen-Baureihe (SEL) Die unterschiedlichen Maschinenklassen sind durch Widerstände gekennzeichnet. Folgende Widerstandswerte (Toleranz ± 1%) sind vorgesehen: Maschinenklasse = 271, 272, 273, 274, 275 = 100Ω = 220Ω... -
Seite 32: Positionierdrehzahl
EFKA DA220C5300 8.5 Positionierdrehzahl Funktion mit oder ohne Bedienteil Parameter Positionierdrehzahl (n1) Die Positionierdrehzahl kann mit dem Parameter 110 an der Steuerung im Bereich von 70...390 min eingestellt werden. 8.6 Nähmaschinenverträgliche Maximaldrehzahl Die Maximaldrehzahl der Maschine wird durch die gewählte Riemenscheibe und durch folgende Einstellungen bestimmt: §... - Seite 33 EFKA DA220C5300 Parameter 270 = 4 - Die Einstellung des Sensors auf Position 1. - Die Position 2 wird entsprechend der Winkelgradeinstellung mit Parameter 171 eingestellt. - Gemessen wird ab auslaufender Kante Position 1. - Ein- und Ausgangspegel wie bei Einstellung „1“...
-
Seite 34: Einstellung Der Referenzposition (Parameter 270 = 0)
EFKA DA220C5300 360° B18/7 POS2 ST2/21 Pa 171 POS1 ST2/20 POS2 ST2/21 Pa 171 POS1 ST2/20 POS1 ST2/20 Pa 171 POS2 ST2/21 POS1 ST2/20 Pa 171 POS2 ST2/21 = 0V = high 0267/SEN-2-DA OUT (Positionsfenster) = NPN-Transistor (Emitter an 0V) ist leitend. Die Breite des Positionsfensters ist nicht verstellbar. -
Seite 35: Einstellung Der Positionen An Der Steuerung (Parameter 270 = 0)
EFKA DA220C5300 Einstellung der Referenzposition am Bedienteil V820 § Nach Eingabe der Code-Nummer Parameter 170 wählen! § è Taste E betätigen Anzeige F-170 Sr1 [o] § è Taste F2 betätigen Anzeige PoS0 o (das Zeichen o rotiert) è Am Handrad drehen, bis das rotierende... -
Seite 36: Einstellung Der Positionen Am Bedienteil V820 (Parameter 270 = 0)
EFKA DA220C5300 Wenn erforderlich, Parameterwert mit der è P 2 A X X X Taste >> bzw. den Tasten +/- verändern oder durch Drehen am Handrad einstellen 2x Taste P betätigen! è d A 2 2 0 c Einstellungen sind abgeschlossen, Programmierung wird verlassen! Mit dem Annähen werden die neuen Werte übernommen und bleiben auch nach dem Ausschalten erhalten! -
Seite 37: Anzeige Der Signal- Und Stopp-Positionen
EFKA DA220C5300 Hinweis Bei Einstellung der Positionen mit dem Handrad muss darauf geachtet werden, dass sich der angezeigte Zahlenwert im Display mit der Drehbewegung verändert! Die Einstellwerte der Positionen sind ab Werk programmiert. Nach Einstellen der Referenzposition ist die Maschine betriebsbereit. -
Seite 38: Haltekraft Im Stillstand
EFKA DA220C5300 8.12 Haltekraft im Stillstand Funktion mit oder ohne Bedienteil Parameter Haltekraft im Stillstand (brt) Diese Funktion verhindert das ungewollte "Wandern" der Nadel im Stillstand. Die Wirkung ist durch Drehen am Handrad überprüfbar. § Haltekraft wirkt im Stillstand - bei Halt in der Naht - nach Nahtende §... -
Seite 39: Funktionen Mit Oder Ohne Bedienteil
EFKA DA220C5300 9 Funktionen mit oder ohne Bedienteil 9.1 Softstart Funktion mit oder ohne Bedienteil Parameter Softstart Ein/Aus (SSt) Funktionen: § nach Netz-Ein § bei Beginn einer neuen Naht § Drehzahl ist pedalgeführt und auf (n6) begrenzt § niedrigere Drehzahl einer parallel ablaufenden Funktion dominiert (z. B. Anfangsriegel, Stichzählung) §... -
Seite 40: Einschaltdauer (Ed) Wirkung
EFKA DA220C5300 Funktion mit oder ohne Bedienteil Parameter Automatischer Nähfuß bei Pedal vor am Nahtende, wenn Lichtschranke (AFL) oder Stichzählung eingeschaltet ist Einschaltverzögerung bei Pedalstufe –1 (t2) Anlaufverzögerung nach Abschalten des Nähfußlüftungssignals (t3) Vollansteuerungszeit (t4) Einschaltdauer (ED) bei Taktung (t5) Verzögerung nach Fadenwischen bis Nähfuß... -
Seite 41: Anfangsriegel
EFKA DA220C5300 9.3 Anfangsriegel Funktion ohne Bedienteil Steuerung Anfangsriegel einfach LED 1 ein Taste S2 Anfangsriegel doppelt LED 2 ein Anfangsriegel Aus beide LED’s aus Funktion mit Bedienteil V810/V820 Anfangsriegel einfach linker Pfeil an Taste ein Taste 1 Anfangsriegel doppelt... -
Seite 42: Stichbildkorrektur Und Drehzahlfreigabe
EFKA DA220C5300 Weiterhin kann zur schnellen Information (HIT) des Benutzers bei Verwendung des Bedienteils V820 beim Einschalten der Funktion über die Taste 1 der dazugehörige Wert für ca. 3 Sekunden im Display angezeigt werden. Während dieser Zeit lässt sich der Wert sofort über die Tasten + oder - verändern. -
Seite 43: Drehzahl N4 Am Nahtende
EFKA DA220C5300 Die Stichlänge des Endriegels wird mit folgendem Parameter eingestellt: § Parameter 137 = 0 Der Riegel wird mit der langen Stichlänge ausgeführt. § Parameter 137 = 1 Der Riegel wird mit der normalen Stichlänge ausgeführt. Mit Parameter 137 kann die Stichlänge (normaler oder langer Stich) während des Riegels gewählt werden. Die Anzeige leuchtet während dem Riegel nicht auf. -
Seite 44: Riegelsynchronisation
EFKA DA220C5300 9.4.6 Riegelsynchronisation Funktion mit oder ohne Bedienteil Parameter Riegelsynchronisation für Anfangs- und Endriegel Ein/Aus (tnS) Drehzahl für Riegelsynchronisation (nrS) Bei eingeschaltetem Parameter 123 wird ein Stich vor dem Zu- und Abschalten des Verriegelungsmagneten die Riegeldrehzahl auf die Riegelsynchronisationsdrehzahl geschaltet. Nach dem Zu- und Abschalten des Riegelmagneten wird bei der nächsten Position 2 die Riegeldrehzahl wieder freigegeben. -
Seite 45: Zwischenriegel
EFKA DA220C5300 Funktion mit Bedienteil V810 V820 Endzierstichriegel einfach linker Pfeil an Taste ein Taste 2 Taste 4 Endzierstichriegel doppelt rechter Pfeil an Taste ein Endzierstichriegel Aus beide Pfeile aus Funktion mit oder ohne Bedienteil Parameter Zierstichriegel Stichzahl rückwärts (SEv) Zierstichriegel- Stichzahl vorwärts... -
Seite 46: Riegelunterdrückung / Riegelabruf
EFKA DA220C5300 9.8 Riegelunterdrückung / Riegelabruf Wirkt im Standard- und im Zierstichriegel Durch Betätigen eines externen Tasters an Buchse A/14-33 kann der nächste Riegelvorgang einmalig unterdrückt oder abgerufen werden. Eine Rückmeldung der Tasterbetätigung erfolgt über die an Buchse A/24 angeschlossene Leuchtdiode. -
Seite 47: Laufsperre
EFKA DA220C5300 9.11 Laufsperre ACHTUNG! Diese Funktion ist keine sicherheitstechnische Einrichtung. Sie ersetzt nicht das bei Wartungs- und Reparaturarbeiten erforderliche Ausschalten der Netzspannung. Funktion mit oder ohne Bedienteil Parameter Wiederannähen nach Laufsperre (PdO) Arbeitsweise des Laufsperrenschalters (LOS) Funktion Laufsperre (LSP) Mit Parameter 281 wird vorgewählt, wie der Wiederanlauf des Antriebs nach Wegnahme der Laufsperre arbeitet. -
Seite 48: Laufsperrenfunktion 2 (Steuerfunktion) Parameter 283
EFKA DA220C5300 In der freien Naht: § Schnellstmöglicher Stopp ohne Positionierung. § Das Abschneiden ist nicht möglich. § Nach Aufheben der Laufsperre wird durch Pedal >1 die Naht fortgesetzt oder durch Pedal –2 das Fadenschneiden eingeleitet. In der Stichzählung: §... -
Seite 49: Eingangssignale
EFKA DA220C5300 è è è è ç ç ç ç Anzeige der Maximaldrehzahl: 4000 dA220c Steuerungstyp (z. B. 4000 min Anschließend erscheint die Restfadenwächter-Statusanzeige im Display. è è ç ç Restfadenwächter-Stichzahl: è è ç ç Statusanzeige --II-- (z. B. 250 Stiche) Zu diesem Zeitpunkt (nach Netz-Ein) lässt sich die Stichzahl mit den Tasten +/- in 10er Schritten einstellen. -
Seite 50: Parameter 195 = 3 - Kl. 767, N291 / Mit Stopp / Nähfuß Nach Nahtende Unten
EFKA DA220C5300 9.12.5 Parameter 195 = 3 – Kl. 767, N291 / mit Stopp / Nähfuß nach Nahtende unten Mit dem Eintreffen eines Eingangssignals, nachdem die Spule leer wurde, wird der Restfadenzähler aktiviert und auf dem Display des Bedienteils V810 bzw. V820 blinkt das Restfadenwächtersymbol. Nach Ablauf der Zählung wird am Bedienteil V810 für die linke Spule C und/oder für die rechte Spule D angezeigt. -
Seite 51: Funktionsmodule Für Ausgang A / Keine Funktion (Parameter 250 = 0)
EFKA DA220C5300 9.14.1 Funktionsmodule für Ausgang A / keine Funktion (Parameter 250 = 0) § Funktionsmodul für Ausgang A ist ausgeschaltet. 9.14.2 Funktionsmodul für Ausgang A / Stichlängenumschaltung (Pa. 250 = 1) Funktion mit oder ohne Bedienteil Parameter Stichlängenumschaltung mit Ausgang A... -
Seite 52: Funktionsmodul Für Ausgang A / Mehrweitensteuerung Ohne Db (Pa. 250 = 3)
EFKA DA220C5300 Ausgang A LED A Drehzahlbegr. Riegel Bemerkung Netz Ein Mehrweite Aus Taster A DB3000 Mehrweite Ein b. Anfangsriegel Drehzahl n3 Mehrweite Aus b. Endriegel Drehzahl n4 Endriegel Mehrweite Aus n. FA + 251=0 DB3000 Mehrweite Ein n. FA + 251=1 Mehrweite Aus 9.14.4 Funktionsmodul für Ausgang A / Mehrweitensteuerung ohne DB (Pa. -
Seite 53: Funktionsmodul Für Ausgang A/Transportwalze Anheben/Absenken (Pa. 250 = 5)
EFKA DA220C5300 Ausgang A LED A Bemerkung Netz Ein Taster A nach Nähbeginn Ein für eine Umdrehung Nähfuß unten Taster A während des Nähens Ein, Nähen mit kurzer Stichlänge kein manueller Riegel möglich drücken oder erst Taster A drücken und dann starten Endriegel ohne Fadenschneiden Aus 9.14.6 Funktionsmodul für Ausgang A/Transportwalze anheben/absenken (Pa. -
Seite 54: Funktionsmodul Für Ausgang A / Stoffanschlag Heben/Senken (Pa. 250 = 6)
EFKA DA220C5300 Mit dem Parameter 261 können folgende Funktionen eingestellt werden: Parameter 261 = 0 Die Transportwalze wird ohne Nähfußlüftung und Riegel angehoben. Parameter 261 = 1 Die Transportwalze wird mit der Nähfußlüftung und dem Riegel angehoben. Parameter 261 = 2 Die Transportwalze wird mit der Nähfußlüftung angehoben. -
Seite 55: Funktionsmodul Für Ausgang A / Kantenschneider Manuell (Pa. 250 = 8)
EFKA DA220C5300 è Funktionsablauf, wenn Parameter 252 = 0 Parameter 252 = 1 Ausg. A LED A Ausg. A LED A Netz Ein Taster A betätigen Taster A erneut betätigen oder Fadenschneiden, wenn Parameter 251 = 1 9.14.9 Funktionsmodul für Ausgang A / Kantenschneider manuell (Pa. 250 = 8) -
Seite 56: Halbautomatischer Betrieb
EFKA DA220C5300 Automatischer Betrieb: Parameter 253 > 0, 254 > 0, 251 = 0 Ausgang A LED A Bemerkung Netz Ein Taster A vor Nahtbeginn betätigen Taster A erneut vor Nahtbeginn betätigen Nach Nahtbeginn Zählung Pa. 253 blinkt Abbruch der Zählung mit Taster A möglich Ende der Zählung Pa. -
Seite 57: Funktionsmodul Für Ausgang A / Triflex-Funktion (Pa. 250 = 10)
EFKA DA220C5300 Manueller Betrieb: Parameter 253 = 0, 254 = 0, 251 = 0 Ausgang A LED A Bemerkung Netz Ein Taster A am Nahtanf. oder in d. Naht betätigen Ein Taster A am Nahtanf. oder in d. Naht betätigen Aus Taster A am Nahtanf. -
Seite 58: Funktionsmodul Für Ausgang A / Nähfußdruckreduzierung (Pa. 250 = 12)
EFKA DA220C5300 Durch Betätigen des Tasters A wird der Ausgang A und die LED A eingeschaltet und damit auf maximalen Nähfußhub gebracht. Das Einschalten des Magnetventils ist jederzeit möglich. Die maximale Drehzahl wird auf die Hubverstellungsdrehzahl (DB2000) begrenzt. Ist die momentane Drehzahl höher als die Hubverstellungsdrehzahl, bremst der Antrieb auf Hubverstellungsdrehzahl ab, bevor der Ausgang A eingeschaltet wird. -
Seite 59: Funktionsmodul A / Handradlauf In Drehrichtung (Pa. 250 = 13)
EFKA DA220C5300 9.14.14 Funktionsmodul A / Handradlauf in Drehrichtung (Pa. 250 = 13) Funktion mit oder ohne Bedienteil Parameter Lauf des Handrades in Drehrichtung durch externen Schalter an Eingang A (FmA) 250 = 13 Inkremente für den Lauf des Handrades (ihr) Drehzahl für den Lauf des Handrades... -
Seite 60: Drehzahlbegrenzung
EFKA DA220C5300 9.16 Drehzahlbegrenzung 9.16.1 Drehzahlbegrenzung DB2000/DB3000 Funktion mit oder ohne Bedienteil Parameter Hubverstellungsdrehzahl (DB2000) (n10) Drehzahlbegrenzung (DB3000) (n11) Die Steuereingänge an A/9 (DB2000) und A/10 (DB3000) bewirken eine Drehzahlbegrenzung auf 2000 min-1 bzw. 3000 min-1. Die Begrenzungsdrehzahlen sind über die Parameter 117 und 289 veränderbar. Beim Zustandswechsel der Steuereingänge wird die jeweilige Drehzahlbegrenzung um ca. -
Seite 61: Einstellung Der Hubabhängigen Drehzahlbegrenzung Mit Bedienteil V820
EFKA DA220C5300 è Anzeigebeispiel des Parameters 188 am Bedienteil V820: ZZZZ XX AB YY è Bedeutung: Anzeige der Stufe, bis zu der die Maximaldrehzahl wirksam ist (oberer Knickpunkt). è Anzeige der Stufe, ab der die Minimaldrehzahl wirksam ist (unterer Knickpunkt). -
Seite 62: Fadenabschneidevorgang
EFKA DA220C5300 è Taste F2 betätigen! è Taste E betätigen! Neuer Wert 17 (unterer Knickpunkt) wird übernommen! è 1x Taste P betätigen! Anzeige der aktuellen Parameter- F - 1 8 8 Nummer oder 2x Taste P betätigen! Programmierung beendet! è... -
Seite 63: Fadenschneider
EFKA DA220C5300 9.17.2 Fadenschneider Das Fadenschneide-Signal wird bei Erreichen der Abschneidedrehzahl mit einlaufender Position 1 eingeschaltet und nach Ablauf des eingestellten Winkelwertes (Parameter 190), spätestens aber mit dem Stopp in Position 2 abgeschaltet. Mit Parameter 193 kann eine Stoppzeit für den Fadenschneider eingestellt werden, die mit Erreichen der Position 1 den Antrieb für diese Zeit stillsetzt. -
Seite 64: Stichzählungsdrehzahl
EFKA DA220C5300 9.18.2 Stichzählungsdrehzahl Funktion mit oder ohne Bedienteil Parameter Stichzählungsdrehzahl (n12) Drehzahlmodus für eine Naht mit Stichzählung (SGn) Für den Ablauf der Stichzählung kann mit dem Parameter 141 ein bestimmtes Drehzahlverhalten vorgewählt werden. Parameter 141 = 0 Ablauf mit Pedal geführter Drehzahl Parameter 141 = 1 Ablauf mit fester Drehzahl n12, solange Pedal nach vorn betätigt (Stufe >1) -
Seite 65: Lichtschranke
EFKA DA220C5300 9.20 Lichtschranke § Als Lichtschranke ist das Lichtschrankenmodul LSM002 vorgesehen und wird an die Buchse B18 angeschlossen. § Weiterhin kann eine externe Lichtschranke an die Buchse A/13 angeschlossen werden. § Beide Lichtschrankeneingänge lösen die gleiche Funktion aus und lassen sich mit den gleichen Parametern ein- bzw. -
Seite 66: Automatischer Lichtschrankengesteuerter Start
EFKA DA220C5300 9.20.4 Automatischer lichtschrankengesteuerter Start Funktion mit oder ohne Bedienteil Parameter Verzögerung Autostart (ASd) Autostart Ein/Aus (ALS) Lichtschranken-Sensierung auf hell (LSd) Annähen mit heller Lichtschranke gesperrt (LSS) Die Funktion ermöglicht den Nahtablauf automatisch zu beginnen, sobald die Lichtschranke das Einlegen des Nähguts sensiert hat. -
Seite 67: Belegung Der Funktionstasten F1/F2 An Den Bedienteilen V810/V820
EFKA DA220C5300 Einzelstich Parameter 140 = 3 Bei Betätigung des Tasters führt der Antrieb eine Umdrehung von der gewählten Grundposition aus. Steht der Antrieb nicht in der Grundposition, so läuft er bei der ersten Tasterbetätigung in die Grundposition. Bei den nachfolgenden Betätigungen wird dann eine ganze Umdrehung ausgeführt. - Seite 68 EFKA DA220C5300 Parameter FA-E [ms] [ms] [St] [St] 100 100 10 100 0256/BILD4 Parameter LS-D FA-E [ms] [ms] [St] [St] 10 10 100 10 100 10 0256/BILD3 NA = Nahtanfang LS-D = Lichtschranke dunkel an Nahtanfang P=0 = Pedal in 0-Lage...
-
Seite 69: Signalausgang Position 1
EFKA DA220C5300 Mit Parameter 300 für Signal A1 und Parameter 310 für A2 können verschiedene Endstufen gewählt werden. è Parameter 300/310 Keine Funktion è Signal A1 / A2 auf Ausgang M1 è Signal A1 / A2 auf Ausgang M2 è... -
Seite 70: Signalausgang Position
EFKA DA220C5300 9.25 Signalausgang Position 2 § Transistorausgang mit offenem Kollektor § Signal immer, wenn sich die Nadel innerhalb des aus Position 2 und 2A gebildeten Fensters befindet § Unabhängig vom Nähen, also auch beim manuellen Drehen am Handrad §... -
Seite 71: Akustisches Signal
EFKA DA220C5300 Funktion mit oder ohne Bedienteil Parameter Drehzahlstufenverteilung (nSt) Über diesen Parameter kann die Pedalcharakteristik (Drehzahländerung von Stufe zu Stufe) verändert werden. Mögliche Kennlinien: - linear - progressiv - stark progressiv 9.28 Akustisches Signal Funktion mit Bedienteil Parameter Akustisches Signal Ein/Aus (AkS) Mit Parameter 127 kann ein akustisches Signal eingeschaltet werden, das bei folgenden Funktionen ertönt:... -
Seite 72: Ausgangstest
EFKA DA220C5300 Bedienteil V820 Bedienteil V810 IN10 KL2461 KL2460 Hinweis Der Eingang wird angezeigt, wenn die eingestellte Funktion einen Schließer bzw. Öffner beinhaltet; z. B. ist der Eingang mit geöffnetem Kontakt aktiv, so wird bei offenem Kontakt der entsprechende Pfeil angezeigt. Ist der Eingang... -
Seite 73: Fehleranzeigen
EFKA DA220C5300 11 Fehleranzeigen Allgemeine Informationen an der Steuerung am V810 am V820 Bedeutung inF A1 inF A1 Pedal bei Einschalten der Maschine nicht in 0-Lage -StoP- blinkend -StoP- blinkend + Laufsperre Symbol-Anzeige inF A3 inF A3 Referenzposition nicht eingestellt... -
Seite 74: Bedienelemente Des Bedienteils V810
EFKA DA220C5300 12 Bedienelemente des Bedienteils V810 variocontrol 810 KL2185 Das Bedienteil V810 wird bei Auslieferung mit dem Einschubstreifen Nr. 1 über den Tasten bestückt. Bei anderen Funktionen kann dieser durch einen der beim Bedienteil beigelegten Einschubstreifen gewechselt werden. Dazu muss auch der Parameter 291 umgestellt werden. -
