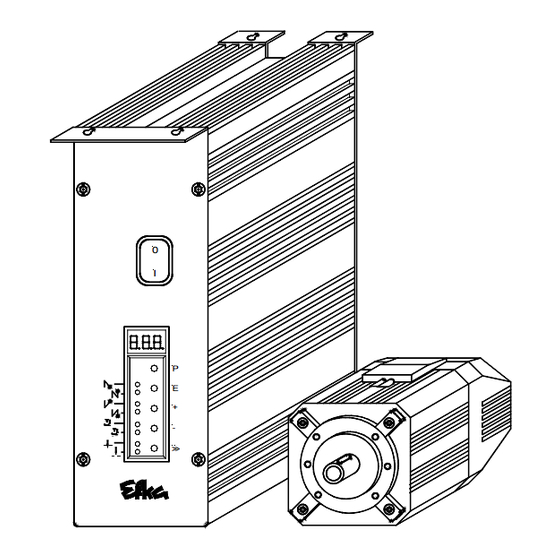

Efka dc 1500 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für dc 1500:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

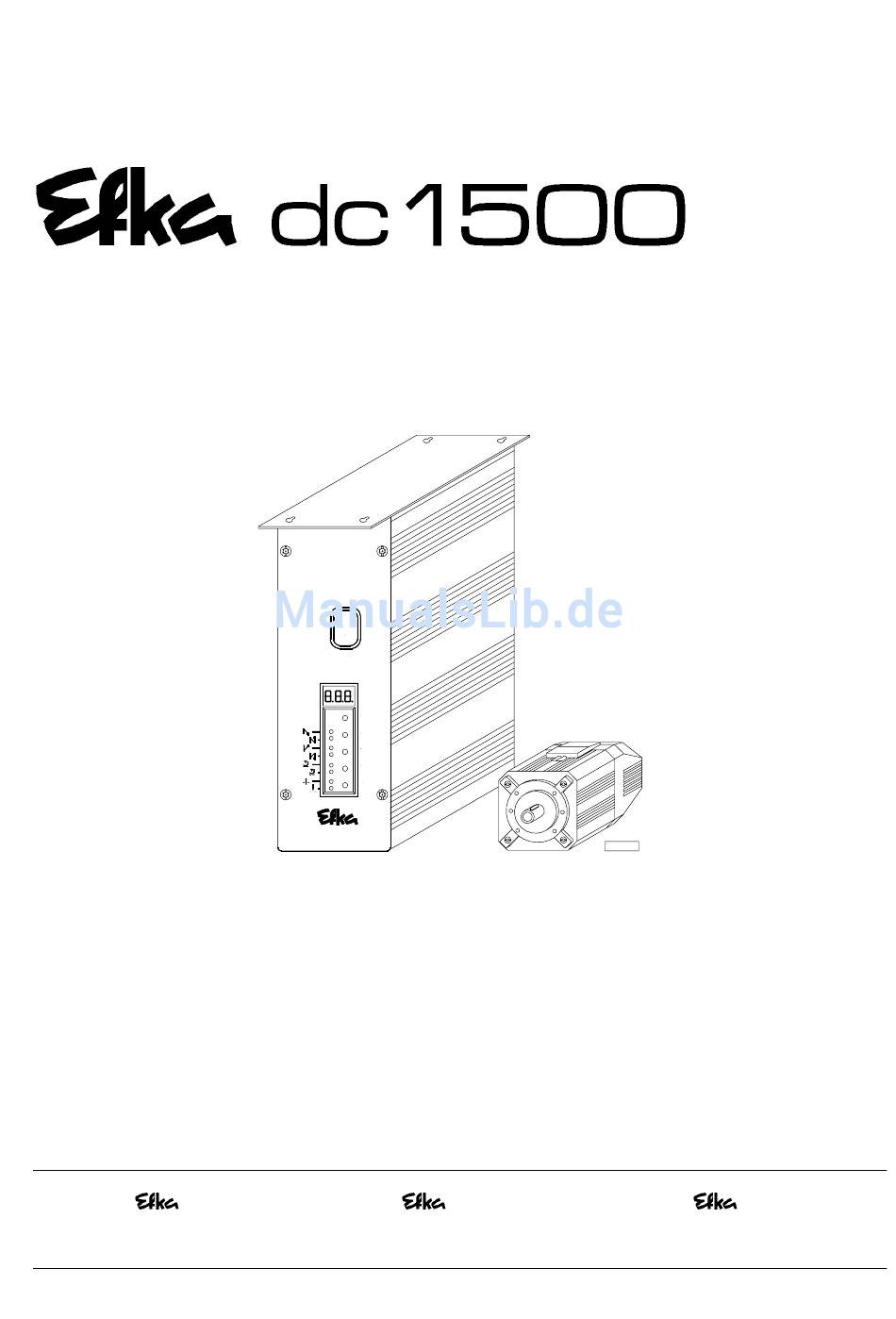

STEUERUNG
BETRIEBSANLEITUNG
Nr. 401295
FRANKL & KIRCHNER
GMBH & CO KG
0
I
P
E
+
-
> >
deutsch
EFKA OF AMERICA INC.
FP220A5911
KL2334a
EFKA ELECTRONIC MOTORS
SINGAPORE PTE. LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Efka dc 1500

Inhaltszusammenfassung für Efka dc 1500

  • Seite 1 STEUERUNG FP220A5911 > > KL2334a BETRIEBSANLEITUNG Nr. 401295 deutsch FRANKL & KIRCHNER EFKA OF AMERICA INC. EFKA ELECTRONIC MOTORS GMBH & CO KG SINGAPORE PTE. LTD.

  • Seite 2: Inhaltsverzeichnis

    EFKA FP220A5911 INHALT Seite 1 Wichtige Sicherheitshinweise 2 Verwendungsbereich Bestimmungsgemäße Verwendung 3 Lieferumfang Sonderzubehör 4 Verwendung des Compilers C200 5 Anschluss von Schrittmotorsteuerungen am FP220A Einstellungen an der Steuerung SM210A zum Betrieb der Steuerung FP220A Einstellungen an der Steuerung FP220A...
  • Seite 3 EFKA FP220A5911 INHALT Seite 8 Inbetriebnahme 9 Einstell- und Inbetriebnahmehilfe durch Schnell-Installations-Routine (SIR) 10 Einstellen der Grundfunktionen 10.1 Motordrehrichtung 10.2 Übersetzungsverhältnis 10.3 Auswahl der Funktionsabläufe (Fadenabschneidevorgänge) 10.4 Tasten-Funktionen der Eingänge in1...i10 10.5 Positionierdrehzahl 10.6 Nähmaschinenverträgliche Maximaldrehzahl 10.7 Maximaldrehzahl 10.8 Positionen 10.8.1...
  • Seite 4 EFKA FP220A5911 INHALT Seite 11.13 Hubverstellung Signalausgang M6 / Flip Flop 1 11.13.1 Hubverstellungsdrehzahl 11.13.2 Hubverstellungsdrehzahl-Nachlaufzeit 11.13.3 Hubverstellungsstiche 11.13.4 Hubverstellung tastend (Parameter 240...249 = 13) 11.13.5 Hubverstellung rastend/Flip Flop 1 (Parameter 240...249 = 14) 11.14 Hubabhängige Drehzahl 11.14.1 Wirkungsweise der hubabhängigen Drehzahlbegrenzung 11.14.2...
  • Seite 5 EFKA FP220A5911 INHALT Seite 11.35 Belegung der Funktionstasten F1/F2 an den Bedienteilen V810/V820 11.36 Lauf des Handrades bei Betätigung eines Tasters 11.37 Drehzahlbegrenzung mittels externem Potentiometer 11.38 Signale A1 und A2 11.39 Signal „ Maschine läuft“ 11.40 Signalausgang Position 1 11.41 Signalausgang Position 2...

  • Seite 6: Wichtige Sicherheitshinweise

    EFKA FP220A5911 1 Wichtige Sicherheitshinweise Verwendung EFKA-Antriebs seiner Arbeiten an unter Spannung stehenden Teilen und Zusatzeinrichtungen (z. B. für Nähmaschinen) müssen alle Einrichtungen sind nicht erlaubt. Ausnahmen regeln die grundlegenden Sicherheitsvorschriften, einschließlich der entsprechenden Vorschriften, z. B. DIN VDE 0105 Teil 1.

  • Seite 7: Verwendungsbereich

    EFKA FP220A5911 2 Verwendungsbereich Der Antrieb ist für Steppstich-, Kettenstich- und Überwendlichmaschinen diverser Hersteller geeignet. Weiterhin ist ein Schrittmotorbetrieb zusammen mit der Steuerung SM210A möglich. Siehe auch „Kapitel Anschluss von Schrittmotor- Steuerungen am FP220A“. Insbesondere ist der Antrieb mittels Adapterleitungen (Adapterleitungen siehe Sonderzubehör) ersatzweise für folgende...

  • Seite 8: Bestimmungsgemäße Verwendung

    EFKA FP220A5911 2.1 Bestimmungsgemäße Verwendung Der Antrieb ist keine selbständig funktionsfähige Maschine und zum Einbau in andere Maschinen bestimmt. Seine Inbetriebnahme ist so lange untersagt, bis festgestellt wurde, dass die Maschine, in die diese Teilmaschine eingebaut werden soll, den Bestimmungen der EG-Richtlinie (Anhang II Abschnitt B der Richtlinie 89/392/EWG und Ergänzung 91/368/EWG) entspricht.

  • Seite 9: Sonderzubehör

    EFKA FP220A5911 3.1 Sonderzubehör Bedienteil Variocontrol V810 - Best. Nr. 5970153 Bedienteil Variocontrol V820 - Best. Nr. 5970154 Reflexlichtschrankenmodul LSM002 - Best. Nr. 6100031 Hallsensormodul HSM001 - Best. Nr. 6100032 Impulsgeber IPG001 - Best. Nr. 6100033 Interface EFKANET IF232-2 kpl.

  • Seite 10: Verwendung Des Compilers C200

    EFKA FP220A5911 4 Verwendung des Compilers C200 Der Efka Compiler C200 ist ein Software-Werkzeug zur Programmierung von Funktionen an der Steuerung FP220A. Damit kann die Steuerung vom Anwender mit zusätzlichen erweiterten Funktionen ausgestattet werden. Folgende Basisfunktionen werden vom Compiler bereitgestellt: Vordefinierte Funktionen, die über eine System Datei integriert werden.

  • Seite 11: Anschluss Von Schrittmotorsteuerungen Am Fp220A

    EFKA FP220A5911 5 Anschluss von Schrittmotorsteuerungen am FP220A FP220A SM210A SM210A B776 B776 B776 B776 EB... B776 B776 LSM... V8 . . control LSM... control LSM... Nr. 1113172 Nr. 1113172 SUB-D-9 KL2484 Ansicht: Steckseite der Buchse bzw. Lötseite des Steckers...

  • Seite 12: Bedienung Der Steuerung Ohne Bedienteil

    EFKA FP220A5911 6 Bedienung der Steuerung ohne Bedienteil 6.1 Zugriffsberechtigung bei Befehlseingabe Um ungewolltes Verändern voreingestellter Funktionen zu verhindern, ist die Befehlseingabe, wie auf folgendem Schema dargestellt, auf verschiedene Ebenen verteilt. Zugriff hat: - der Ausrüster auf die höchste und alle untergeordneten Ebenen mittels Code-Nummer - der Techniker auf die nächst niedrigere und alle untergeordneten Ebenen mittels Code-Nummer...

  • Seite 13: Programmierung Der Codenummer

    EFKA FP220A5911 6.2 Programmierung der Codenummer Hinweis Die in den Abbildungen dargestellten Parameternummern sind nicht in allen Programmversionen verfügbar. Es wird in diesem Fall im Display die nächst höhere Parameternummer angezeigt. Siehe Parameterliste! Taste P betätigen und Netz einschalten Taste >> betätigen (1. Ziffer blinkt) 1/KL2316 Taste + bzw.

  • Seite 14: Auswahl Der Parameter

    EFKA FP220A5911 6.3 Auswahl der Parameter 6.3.1 Auswahl der Parameter direkt Nach Eingabe der Codenummer Taste >> betätigen Taste + bzw. Taste – zur Auswahl in der Programmierebene (1. Ziffer blinkt) der 1: Ziffer betätigen. 4/KL2319 Taste >> betätigen Taste + bzw. Taste – zur Aus- Taste >>...

  • Seite 15: Wertänderung Der Parameter

    EFKA FP220A5911 6.3.2 Wertänderung der Parameter Anzeige nach Auswahl des Mit der Taste + bzw. Taste - Parameterwertes den Parameterwert ändern 7/KL2322 Möglichkeit 1 Taste E betätigen. Die nächste Taste P betätigen. Die Programmierung wird beendet. Parameternummer wird angezeigt. Die geänderten Parameterwerte werden erst beim nächsten Annähen dauerhaft übernommen!

  • Seite 16: Auswahl Der Parameter Mit Den Tasten

    EFKA FP220A5911 6.3.3 Auswahl der Parameter mit den Tasten +/- Nach Eingabe der Codenummer Mit der Taste + den nächsten in der Programmierebene Parameter auswählen 10/KL2325 Mit Taste – den vorherigen Nach Betätigung der Taste E wird Parameter auswählen. der Parameterwert angezeigt.

  • Seite 17: Änderung Aller Parameterwerte Der Bedienerebene

    EFKA FP220A5911 6.4 Änderung aller Parameterwerte der Bedienerebene Es können alle Parameterwerte der Bedienerebene (siehe Parameterliste) ohne Eingabe einer Codenummer verändert werden. ! Taste P betätigen " Erste Parameternummer wird angezeigt ! Taste E betätigen " Parameterwert wird angezeigt LED1 ! Tasten +/- betätigen...

  • Seite 18: Programmidentifikation An Der Steuerung

    EFKA FP220A5911 6.7 Programmidentifikation an der Steuerung Funktion ohne Bedienteil Parameter Anzeige von Programmnummer, Änderungs-Index und Identifizierungsnummer In der Anzeige erscheint nacheinander nach Auswahl von Parameter 179 (Beispiel) folgende Information: Parameter 179 auswählen! Taste E betätigen! Taste >> betätigen! Anzeige des Kürzels Sr5!

  • Seite 19: Bedienung Der Steuerung Mit Bedienteil

    EFKA FP220A5911 7 Bedienung der Steuerung mit Bedienteil 7.1 Bedienung des Bedienteils V810 7.1.1 Code-Nummer am Bedienteil V810 eingeben Code-Nummer der Techniker-Ebene => 1907 bzw. der Ausrüster-Ebene => 3112 Beispiel: Wenn die CODE-Nummer der Techniker-Ebene am Bedienteil V810 gewählt werden soll ! NETZ AUSSCHALTEN C –...

  • Seite 20: Eingabe Über Parameter In Der Techniker-/Ausrüster-Ebene Am Bedienteil V810

    EFKA FP220A5911 " F – 0 1 3 Nächster Parameter wird angezeigt! oder " Programmierung beendet! F P 2 2 0 A Mit dem Annähen werden die neuen Werte übernommen und bleiben auch nach dem Ausschalten erhalten! Als weitere sofortige Speicherung ohne Annähen zu müssen kann der Parameter 401 benutzt werden! Hinweis! Die Parameternummer kann auch, wie bei der Bedienung der Code-Nummer, direkt gewählt werden!

  • Seite 21: Eingabe Über Parameter In Der Bediener-Ebene Am Bedienteil V820

    EFKA FP220A5911 7.2.2 Eingabe über Parameter in der Bediener-Ebene am Bedienteil V820 Beispiel: Wenn keine CODE-Nummer eingegeben wurde ! " NETZ EINSCHALTEN ! 4000 FP220A " Keine Anzeige auf dem Display ! Anzeige des 1. Parameters " in der Bedienerebene; es erscheint keine PARAMETER-Nummer "...

  • Seite 22: Direkte Eingabe Der Maximaldrehzahlbegrenzung (Ded) Mit Bedienteil

    EFKA FP220A5911 Anzeigebeispiel von Parameter 179 am Bedienteil V810: Parameter 179 wählen! " Taste E betätigen Anzeige Sr5 [°] erscheint " Taste >> betätigen Anzeige z. B. 5911A erscheint (Programm-Nummer mit Index) " Taste E betätigen Anzeige z. B. 010823 erscheint (1.

  • Seite 23: Beispiel Für Hit

    EFKA FP220A5911 7.5.1 Beispiel für HIT Gezählte Nahtstrecke von 20 Stichen auf 25 Stiche erhöhen. Funktion Stichzählung (Taste 2) war ausgeschaltet. " Anzeige nach Netz einschalten 4000 FP220A ↓ ↓ ↓ ↓ Taste 2 kurz drücken ! Linker Pfeil "...

  • Seite 24: Weitere Funktionen Bei Den Bedienteilen V810/V820

    EFKA FP220A5911 Die Anzahl der Softstartstiche kann wie folgt geändert werden: Beispiel: Stichzahl von 1 in 3 ändern (Funktion Softstart (Taste 9) war ausgeschaltet). Taste 9 kurz betätigen ! " Entsprechender Pfeil schaltet ein (Funktion Softstart ist Ein) " Taste + betätigen ! Anzahl der Stiche erhöhen!

  • Seite 25: Naht-Programmierung (Teach In)

    EFKA FP220A5911 7.6 Naht-Programmierung (TEACH IN) Es können maximal 99 Programme mit insgesamt 99 Nähten programmiert werden, d. h. 1 Programm mit je 99 Nähten oder 99 Programme mit je 1 Naht. Dazwischen sind alle Kombinationen erlaubt. Die Programmierung ist mit oder ohne Code-Nummer möglich! Die Funktionen Anfangsriegel, Endriegel, Stichzählung, Lichtschranke, Fadenschneider, Nähfußlüftung und...

  • Seite 26: Programmieren Nach Eingabe Der Code-Nummer

    EFKA FP220A5911 7.6.1 Programmieren nach Eingabe der Code-Nummer KL2370 ! Über die Tasten 0...9 Code-Nummer eingeben KL2371 KL2468 KL2373 KL2374 ! Aktivieren der Nahtprogrammierung TEACH IN mit Taste 0 / Anzeige der Programm-Nummer Mit der Taste + kann die nächste Programm-Nummer gewählt werden, sofern das aktuelle Programm schon belegt ist.
  • Seite 27 EFKA FP220A5911 ! Anzeige der Naht-Nummer KL2379 KL2380 ! Alle gewünschten Funktionen der aktuellen Naht mit den Tasten 1...9, wie z. B. Lichtschranke, einschalten. KL2381 ! Wird mit Taste 2 die Stichzählung erst eingeschaltet, dann kann innerhalb 2 Sekunden die Stichzahl verändert werden.

  • Seite 28: Praxisbezogenes Beispiel

    EFKA FP220A5911 7.6.3 Praxisbezogenes Beispiel Es soll (ohne Eingabe der Code-Nummer) unter der nächstmöglichen Programm-Nummer z. B. 01 eine Naht 01 mit doppelten Anfangsriegel, Stichzählung vorwärts, Position unten, Nähfuß hoch, eine Naht 02 mit Stichzählung vorwärts, Position unten und eine Naht 03 mit Lichtschranke, doppelten Endriegel, Fadenschneiden, Position oben, Nähfuß hoch programmiert werden.

  • Seite 29: Hinzufügen Einer Naht Bzw. Eines Programms

    EFKA FP220A5911 Funktionen der Naht 03 einstellen: " Naht-Nummer 03 erscheint. Taste E betätigen " Rechter Pfeil über Taste 3 zeigt, dass die Lichtschranke von dunkel " hell wirkt. Die Licht- Taste 3 betätigen schrankenausgleichsstiche können, wie schon vorher gezeigt, geändert werden! "...

  • Seite 30: Entfernen Einer Naht Bzw. Eines Programms

    EFKA FP220A5911 7.6.5 Entfernen einer Naht bzw. eines Programms Ein Programm oder eine Naht lässt sich mit der Taste B „DELETE F2“ löschen, sofern bei der Programmierung das Symbol über der Programm-Nummer oder über der Naht-Nummer blinkt. Programm-Nummer bzw. Naht-Nummer wählen, die gelöscht werden soll. Symbol über der Programm- bzw. Naht- Nummer muss blinken.
  • Seite 31 EFKA FP220A5911 Parameter 322 = 2 Naht- bzw. Programmabbruch mit Fadenschneiden: Mit Pedal –2 kann die Naht mit Fadenschneiden abgebrochen werden, auch wenn kein Fadenschneider eingeschaltet ist. Danach wird wieder mit der ersten Naht des gewählten Programms begonnen. Funktionen der Nähfußlüftung, wenn TEACH IN eingeschaltet ist: Nach dem Netzeinschalten ist der Nähfuß...

  • Seite 32: Inbetriebnahme

    EFKA FP220A5911 8 Inbetriebnahme Vor Inbetriebnahme der Steuerung ist sicherzustellen, zu überprüfen, bzw. einzustellen: Die korrekte Montage von Antrieb, Positionsgeber und evtl. verwendetem Zubehör Die korrekte Auswahl des Abschneidevorgangs mit Parameter 290 Ggf. die richtige Einstellung der Motordrehrichtung mit Parameter 161 Die richtige Auswahl der Tastenfunktionen (Eingänge) mit den Parametern 240...249...
  • Seite 33 EFKA FP220A5911 SIR bietet die Möglichkeit, die für die Erstinbetriebnahme wichtigen Einstellungen menügeführt vorzunehmen. Das Menü muss aus Sicherheitsgründen vollständig und Punkt für Punkt abgearbeitet werden. Nur dann ist gewährleistet, dass alle wichtigen Parameter korrekt eingestellt sind! Die gewohnte Parametereinstellung wird nicht beeinträchtigt.

  • Seite 34: Einstellen Der Grundfunktionen

    EFKA FP220A5911 10 Einstellen der Grundfunktionen 10.1 Motordrehrichtung Funktion mit oder ohne Bedienteil Parameter Drehrichtung des Motors (drE) Parameter 161 = 0 Rechtslauf des Motors (Blick auf die Motorwelle) Parameter 161 = 1 Linkslauf des Motors ACHTUNG Bei Änderungen der Montage des Motors, z. B. gedreht oder mit Vorgelege, ist auf richtige Zuordnung des mit Parameter 161 eingestellten Wertes für die Drehrichtung zu...
  • Seite 35 EFKA FP220A5911 Einstellung des Funktionsablaufs mit Parameter 290 Modi Bezeichnung Adapter Ausgänge Endstufen " " " " ST2/35 ST2/34 ST2/37 ST2/28 ST2/27 ST2/36 ST2/32 ST2/30 Steppstich; z. B. Funktionen FA1+2 ML Brother (737-113, 737-913) 1112814 FA1 + Aisin (AD3XX, AD158, 3310; EK1)
  • Seite 36 EFKA FP220A5911 Erläuterung der Kurzzeichen von der vorhergehenden Seite! = Nähfußlüftung = Nähfußlüftung ohne Taktung = Verriegelung = Stichverdichtung = Fadenschneider = Fadenschneider Pos. 1...1A = Fadenschneider Pos. 1A...2 FA1+2 = Fadenschneider Pos. 1...2 FA-V = Fadenschneider vorwärts FA-R = Fadenschneider rückwärts...
  • Seite 37 EFKA FP220A5911 Modus 6 Kettenstichmaschinen mit Abhacker oder Schneller Schere Signal M1 nach Stopp in Position 2 nach Verzögerung (kd1) über Einschaltzeit (kt1) Signal M2 nach Stopp in Position 2 nach Verzögerung (kd2) über Einschaltzeit (kt2) Schnelle Schere (M3) nach Verzögerung (kd3) über Einschaltzeit (kt3) abwechselnd mit M4 Schnelle Schere (M4) nach Verzögerung (kd4) über Einschaltzeit (kt4) abwechselnd mit M3...
  • Seite 38 EFKA FP220A5911 Modus 15 Backlatchmaschinen (Pegasus SSC100) Kette blasen (M1) über Stichzählung (c4) am Nahtanfang u. über Einschaltzeit (kt1) am Nahtende nach Beendigung des Abhackens Kette saugen (M2) über Stichzählung (c3) am Nahtanfang u. über Einschaltzeit (kt1) am Nahtende nach Beendigung des Abhackens Fadenspannungslüftung (M3) nach Stichzählung (c1) ein u.

  • Seite 39: Tasten-Funktionen Der Eingänge In1

    EFKA FP220A5911 Modus 24 Kettenstichmaschine (Pegasus MHG-100) Fadenschneider (M1) nach Stopp in Position 2 nach Verzögerung (kd2) über Einschaltzeit (kt2) Fadenschneider (M2) nach Stopp in Position 2 nach Verzögerung (kd2) über Einschaltzeit (kt2) Fadenwischer (M3) nach Stopp in Position 2 nach Verzögerung (kd3) über Einschaltzeit (kt3) Nähfußlüftung (siehe Kapitel "Nähfußlüftung")

  • Seite 40: Positionen

    EFKA FP220A5911 10.8 Positionen Funktion mit oder ohne Bedienteil Parameter Auswahl je nach Positions-Sensoren (PGm) Anzahl der Winkelgrade von der Sensor-Position zur 2. Position (PGr) Übersetzung Motorwelle zu Maschinenwelle (trr) Nach Einstellung des Parameters 270 auf „1, 2, 3 oder 4“ muss ein Winkelwert mit Parameter 271 gewählt werden, der den Stopp in Position 2 bzw.
  • Seite 41 EFKA FP220A5911 Anschluss eines Sensors z. B. Lichtschranke oder Näherungsschalters an Buchse B18/7. Folgende Einstellungen können mit Parameter 270 vorgenommen werden: Parameter 270 = 1 - Die Einstellung des Sensors auf Position 2. - Die Position 1 wird entsprechend der Winkelgradeinstellung mit Parameter 271 eingestellt.

  • Seite 42: Einstellung Der Referenzposition (Parameter 270 = 0)

    EFKA FP220A5911 10.8.1 Einstellung der Referenzposition (Parameter 270 = 0) Die an der Maschine nötigen Winkelstellungen z. B. „Nadel-Tiefstellung“ oder „Fadenhebel oben“ werden in der Steuerung gespeichert. Um einen Bezug zwischen Positionsgeberinformation und tatsächlicher, mechanischer Position herzustellen, wird eine Referenzposition benötigt.

  • Seite 43: Einstellung Der Positionen Am Bedienteil V810 (Parameter 270 = 0)

    EFKA FP220A5911 10.8.3 Einstellung der Positionen am Bedienteil V810 (Parameter 270 = 0) Diese Einstellung ist durchzuführen, wenn die im Motor integrierten Positionen aktiviert sind (Parameter 270 = 0). " Parameter 171 anwählen! F – 1 7 1 " Taste E betätigen! [ o ] Taste >>...

  • Seite 44: Anzeige Der Signal- Und Stopp-Positionen

    EFKA FP220A5911 Anzeige des 1. Parameterwertes " » von Position 1 (Taste B) P1E 140 Wenn erforderlich, Parameterwert " P1E XXX mit den Tasten +/- bzw. mit den Tasten 0...9 verändern oder durch Drehen am Handrad einstellen! Parameterwert von Position 2 "...

  • Seite 45: Versatz Der Positionierung

    EFKA FP220A5911 Anzeige am Bedienteil V810 Pfeil über dem Symbol "Position 1" an Taste 4 wird eingeschaltet entspricht Position 1 Pfeil über dem Symbol "Position 1" an Taste 4 wird ausgeschaltet entspricht Position 1A Pfeil über dem Symbol "Position 2" an Taste 4 wird eingeschaltet entspricht Position 2 Pfeil über dem Symbol "Position 2"...

  • Seite 46: Eingänge Für Näherungsschalter

    EFKA FP220A5911 Die Dynamik beim Beschleunigen des Antriebs kann an die Charakteristik der Nähmaschine angepasst werden (leicht/schwer). Hoher Einstellwert = starke Beschleunigung Bei hohem Einstellwert der Anlaufflanke und evtl. zusätzlich hoch eingestellten Bremsparameterwerten an leichten Maschinen kann das Verhalten ruppig wirken. In diesem Fall sollte versucht werden, die Einstellungen zu optimieren.

  • Seite 47: Funktionen Mit Oder Ohne Bedienteil

    EFKA FP220A5911 11 Funktionen mit oder ohne Bedienteil 11.1 Softstart Funktion mit oder ohne Bedienteil Parameter Softstart Ein/Aus (SSt) Funktionen: nach Netz-Ein bei Beginn einer neuen Naht Drehzahl ist pedalgeführt und auf (n6) begrenzt niedrigere Drehzahl einer parallel ablaufenden Funktion dominiert (z. B. Anfangsriegel, Stichzählung) Stichzählung ist auf Position 1 synchronisiert...
  • Seite 48 EFKA FP220A5911 Funktion mit oder ohne Bedienteil Parameter Automatischer Nähfuß bei Pedal vor am Nahtende, wenn Lichtschranke oder Stichzählung eingeschaltet ist Einschaltverzögerung bei Pedalstufe –1 (t2) Anlaufverzögerung nach Abschalten des Nähfußlüftungssignals (t3) Vollansteuerungszeit (t4) Einschaltdauer (ED) bei Taktung (t5) Verzögerung nach Fadenwischen bis Nähfuß lüften (t7) Verzögerung nach Fadenschneiden ohne Fadenwischer bis Nähfuß...

  • Seite 49: Anfangsriegel/Anfangsstichverdichtung

    EFKA FP220A5911 11.3 Anfangsriegel/Anfangsstichverdichtung Funktion ohne Bedienteil Steuerung Anfangsriegel einfach LED 1 ein Taste S2 Anfangsriegel doppelt LED 2 ein Anfangsriegel Aus beide LED’s aus Anfangsstichverdichtung Ein; Stichzahl mit Stichsteller LED 1 ein Taste S2 (Parameter 001) Anfangsstichverdichtung Ein; Stichzahl ohne Stichsteller...

  • Seite 50: Stichbildkorrektur Und Drehzahlfreigabe

    EFKA FP220A5911 11.3.3 Stichbildkorrektur und Drehzahlfreigabe Funktion mit oder ohne Bedienteil Parameter Stichbildkorrekturzeit (t8) Verzögerung bis Drehzahlfreigabe nach Anfangsriegel (t1) Beim einfachen und doppelten Anfangsriegel kann die Drehzahlfreigabe mit Parameter 200 beeinflusst werden. Für träge Riegelmechanismen besteht beim doppelten Anfangsriegel die Möglichkeit, über eine Zeit t8 (Anfangsriegel- Stichbildkorrektur) den Stichsteller verzögert abzuschalten und dadurch die Rückwärtsstrecke zu verlängern.

  • Seite 51: Drehzahl N4 Am Nahtende

    EFKA FP220A5911 11.4.1 Drehzahl n4 am Nahtende Funktion mit oder ohne Bedienteil Parameter Drehzahl für Endriegel/Endstichverdichtung (n4) Wird die Programmierung der 3-stellig bzw. 4-stellig ausgewiesenen Parameterwerte in der Steuerung vorgenommen, so muss der 2-stellig bzw. 3-stellig angezeigte Wert mit 10 multipliziert werden.

  • Seite 52: Riegelsynchronisation

    EFKA FP220A5911 11.4.6 Riegelsynchronisation Funktion mit oder ohne Bedienteil Parameter Riegelsynchronisation für Anfangs- und Endriegel Ein/Aus (nSo) Drehzahl für Riegelsynchronisation (nrS) Bei eingeschaltetem Parameter 298 wird ein Stich vor dem Zu- und Abschalten des Verriegelungsmagneten die Riegeldrehzahl auf die Riegelsynchronisationsdrehzahl geschaltet. Nach dem Zu- und Abschalten des Riegelmagneten wird bei der nächsten Position 2 die Riegeldrehzahl wieder freigegeben.

  • Seite 53: Zwischenriegel

    EFKA FP220A5911 Die Parameter der Endriegeldrehzahl und Riegelstiche rückwärts / vorwärts sind mit dem Standard-Endriegel identisch. Unterschied zum Standard-Endriegel: Der Antrieb stoppt zum Umschalten des Stichstellers Die Stoppzeit ist einstellbar Bei Verwendung des Bedienteils V820 ist ein Direktzugriff mit der Funktionstaste (Taste 9) möglich!

  • Seite 54: Rückdrehen

    EFKA FP220A5911 11.10 Rückdrehen Funktion mit oder ohne Bedienteil Parameter Positionierdrehzahl (n1) Anzahl der Grade für das Rückdrehen (ird) Einschaltverzögerung des Rückdrehens (drd) Rückdrehen Ein/Aus (Frd) Die Funktion "Rückdrehen" läuft nach dem Abschneiden ab. Mit Erreichen der Stopposition hält der Antrieb für die Dauer der Einschaltverzögerung des Rückdrehens.

  • Seite 55: Laufsperre

    EFKA FP220A5911 Ist die Einstellung von Parameter 290 = 16 und Einschubstreifen "7" für das Bedienteil V820 gewählt, werden folgende Funktionen ausgeführt: Funktion mit Bedienteil V820 Taste 7 Taste 8 Standard-Ablauf mit Abhacken am Nahtanfang und am Nahtende Entketteln Ein entsprechend Einstellung von Parameter 190 = 0...4...

  • Seite 56: Hubverstellung Signalausgang M6 / Flip Flop

    EFKA FP220A5911 Wiederanlauf nach Laufsperre Funktion mit oder ohne Bedienteil Parameter Wiederanlauf nach erfolgter Laufsperre (Pdo) Mit Parameter 234 wird bestimmt, wie der Wiederanlauf nach Schließen bzw. Öffnen des Schalters möglich ist. Parameter 234 = 0 Wiederanlauf nach Aufheben der Laufsperre ohne Berücksichtigung des Pedals. Diese Einstellung findet z.

  • Seite 57: Hubverstellung Rastend/Flip Flop 1 (Parameter 240

    EFKA FP220A5911 Folgende Funktion läuft ab, wenn im Parameter 185 für Nachlaufstiche der Wert ">0" programmiert ist: Beim 1. Betätigen des Tasters Hubverstellung bei Stillstand des Antriebs; Signal Hubverstellung schaltet ein und bleibt nach Loslassen des Tasters eingeschaltet. Beim wiederholten Betätigen des Tasters Hubverstellung bei Stillstand des Antriebs; Signal Hubverstellung schaltet wieder aus.

  • Seite 58: Einstellung Der Hubabhängigen Drehzahlbegrenzung Mit Bedienteil V820

    EFKA FP220A5911 11.14.2 Einstellung der hubabhängigen Drehzahlbegrenzung mit Bedienteil V820 Maximale Drehzahl (n2) mit Parameter 111 festlegen! Minimale Drehzahl (n10) mit Parameter 117 festlegen! Parameter 126 auf „3“ einstellen Parameter 188 aufrufen! " Taste E betätigen ! F–188 hP [ ° ] "...

  • Seite 59: Justierung Des Potentiometers An Juki-Maschine Kl. Lu-2210/Lu2260

    EFKA FP220A5911 oder 2x Taste P betätigen! Programmierung beendet! " F P 2 2 0 A Mit dem Annähen werden die neuen Werte übernommen und bleiben auch nach dem Ausschalten erhalten! Hinweis Wird am Potentiometer ein Wert, der zwischen den aktuellen Knickpunkten liegt, eingestellt, so werden beim Betätigen der Taste E beide Werte überschrieben.

  • Seite 60: Abschalten Der Flip Flop-Funktionen Am Nahtende

    EFKA FP220A5911 Die Drehzahlbegrenzung kann beliebig mit einem Taster eines wählbaren Eingangs in1...i10 eingeschaltet und bei wiederholter Tasterbetätigung ausgeschaltet werden. Zu der Drehzahlbegrenzung ist ein Signalausgang vorgesehen, der individuell programmiert werden kann (invertiert/nicht invertiert). Weiterhin kann nach "Netz ein" die Funktion des Signalausgangs M10 bestimmt werden.

  • Seite 61: Fadenabschneidevorgang

    EFKA FP220A5911 Parameter 030 = 2: Nach Ablauf des Stichzählers erscheint an der Steuerung die Meldung A7 bzw. am Bedienteil V810/V820 blinkt das Restfadenwächtersymbol ohne automatisch zu stoppen. Bei angeschlossenem Bedienteil V820 erfolgt ein akustisches Signal. Parameter 030 = 3: Nach Ablauf des Stichzählers stoppt der Antrieb. Mit Pedal –2 ist Fadenschneiden möglich.

  • Seite 62: Kettenstich-Fadenschneider (Modus 4, 5, 6, 21 Und 24)

    EFKA FP220A5911 11.19.3 Kettenstich-Fadenschneider (Modus 4, 5, 6, 21 und 24) Das Fadenschneiden erfolgt an Kettenstichmaschinen (Modus 4, 5, 6, 21 und 24) bei Stillstand der Maschine in Position 2. Bei ausgeschalteten Fadenschneiden stoppt der Antrieb am Nahtende in Position 2. Die Signalfolge von M1...M4 und des Nähfußes kann mit den Parametern 280...288 beliebig (parallel oder sequentiell) eingestellt werden.

  • Seite 63: Funktionen Für Pegasus-Maschine Mhg-100 (Modus 24)

    EFKA FP220A5911 Parameter 196 = 1 Die Funktion Stichsicherung ist eingeschaltet. Der Ausgang ST2/34 wirkt als Stichsicherung und der Ausgang ST2/28 (M2) wirkt als Stichverdichtung. Bei dieser Einstellung sind die Funktionen der Ausgänge vertauscht! Vorsicht bei Anschluss einer anderen Nähmaschine! Die entsprechenden Einstellungen der Werte werden im Modus 21 automatisch gesetzt! Diese sind in der Tabelle im Kapitel „Modusabhängige Presetwerte“...

  • Seite 64: Anfangs- Und Endzählungen

    EFKA FP220A5911 Parameter 025 = 0 Beginn der Zählung für die Fadenspannungslüftung am Nahtanfang. Parameter 025 = 1 Beginn der Zählung für die Fadenspannungslüftung bei Lichtschranke dunkel. Parameter 193 = 0 Fadenspannungslüftung und Kette saugen nach Ablauf der Lichtschrankenausgleichsstiche. Parameter 193 = 1 Kette saugen ab Lichtschranke hell und Fadenspannungslüftung nach Ablauf der Lichtschranken-...

  • Seite 65: Abhacker/Schnelle Schere (Modus 6/7/15/16)

    EFKA FP220A5911 Parameter 297 = 3 Das Signal M11 schaltet nur nach Lichtschranke hell bzw. dunkel bis Nahtende ein. Parameter 297 = 4 Das Signal M11 schaltet wie bei Einstellung 3 ein. Das Signal M5 (Maschine läuft) wird jedoch während der Ausgabe von Signal M11 abgeschaltet 11.26 Abhacker/Schnelle Schere (Modus 6/7/15/16)

  • Seite 66: Funktionen Für Modus 15

    EFKA FP220A5911 Das Signal Abhacker kann mit Parameter 020 dahingehend beeinflusst werden, dass das Signal am Nahtende ausgegeben bleibt und nach erneutem Nähbeginn mit Ablauf von Nachlaufstichen, einstellbar mit Parameter 021, wieder weggenommen wird. Diese Maßnahme dient als Klemme. Funktion mit oder ohne Bedienteil...

  • Seite 67: Funktionen Für Modus 16

    EFKA FP220A5911 Ausgang und Zeiten für Abhacker Funktion mit oder ohne Bedienteil Parameter Zählung nach Lichtschranke hell bis Abhacker M4 Ein (ckL) Funktion Abhacker (USS) Verzögerungszeit von Ausgang VR für Kette saugen (kt6) Anfangszählung bis Abhacker M4 Ein (c7) Endzählung bis Abhacker M4 Ein (c8) Verzögerungszeit bis Abhacker M4 Ein...

  • Seite 68: Manueller Abhacker/Schnelle Schere

    EFKA FP220A5911 Funktionen Taste 2 Taste 6 Abhacken am Nahtende Aus, Zählung c4 bis zum Stopp Abhacken am Nahtende Ein, Zählung c4 bis zum Stopp Abhacken am Nahtende Aus, Zählung c3 bis zum Stopp Ein/Aus Ausgang und Zeiten für Abhacker...

  • Seite 69: Auswahl Der Signale M8, M9 Und M10 Am Nahtanfang

    EFKA FP220A5911 Parameter 240...249 = 26 Festlegung der Taste für manuelles Stapler-Signal. Parameter 264 = 0 Ausgabe des Signals manueller Stapler (Ausgang M7), wenn Taster geschlossen wird. Parameter 264 = 1 Ausgabe des Signals manueller Stapler (Ausgang M7), wenn Taster geöffnet wird.

  • Seite 70: Naht Mit Stichzählung Bei Eingeschalteter Lichtschranke

    EFKA FP220A5911 Für den Ablauf der Stichzählung kann mit dem Parameter 141 ein bestimmtes Drehzahlverhalten vorgewählt werden. Parameter 141 = 0 Ablauf mit Pedal geführter Drehzahl Parameter 141 = 1 Ablauf mit fester Drehzahl n12, solange Pedal nach vorn betätigt (Stufe >1) Parameter 141 = 2 Ablauf mit begrenzter Drehzahl n12, solange Pedal nach vorn betätigt (Stufe >1)

  • Seite 71: Drehzahl Nach Lichtschranken-Erkennung

    EFKA FP220A5911 Funktion mit Bedienteil V820 Lichtschranke dunkel/hell Ein rechter Pfeil an Taste ein Taste 3 Lichtschranke hell/dunkel Ein linker Pfeil an Taste ein Lichtschranke Aus beide Pfeile aus Die Lichtschrankenfunktion am Eingang der Buchse B18/5 ist nur aktiv, wenn der Parameterwert 239 = 0 ist.

  • Seite 72: Lichtschrankenüberwachung

    EFKA FP220A5911 11.32.4 Lichtschrankenüberwachung Funktion mit oder ohne Bedienteil Parameter Stiche für Lichtschrankenüberwachung (LSc) Um die optische und elektrische Funktion zu überprüfen, ist es möglich, mit Parameter 195 eine Stichzahl zu wählen, innerhalb der die Lichtschranke mindestens einmal aktiv werden muss. Wird das Ende der Zählung erreicht, ohne dass die Lichtschranke aktiv wurde, stoppt der Antrieb, und es erscheint die Meldung A6.

  • Seite 73: Schaltfunktionen Der Eingänge In1

    EFKA FP220A5911 Mit Parameter 239 sind folgende Eingangsfunktionen möglich: Parameter 239 = 0 Lichtschranken-Funktion: Der Eingang ist für eine Lichtschranken-Funktion vorbereitet. Parameter 239 = 1...47 Alle weiteren Eingangsfunktionen sind, wie bei nachstehendem Parameter 240 be- schrieben, identisch. 11.33 Schaltfunktionen der Eingänge in1...i10...

  • Seite 74: Software-Entprellung Aller Eingänge

    EFKA FP220A5911 240 = 23 Keine Funktion 240 = 24 Keine Funktion 240 = 25 Drehzahlbegrenzung mit externem Potentiometer: Bei Betätigen des Tasters wird die externe Drehzahlbegrenzung wirksam. Es muss dazu der Parameter 126 = 2 eingestellt sein 240 = 26 Stapler manuell: Bei Betätigen des Tasters wird die Funktion in jedem Modus (außer Modus 16),...

  • Seite 75: Lauf Des Handrades Bei Betätigung Eines Tasters

    EFKA FP220A5911 293/294 = 5 Nadel nach Position 2: Steht der Antrieb außerhalb der Position 2, so läuft er nach Betätigung des Tasters in die Position 2. 293/294 = 6...12 Keine Funktion 293/294 = 13 Hubverstellung tastend: Für die Zeit der Betätigung des Tasters wird das Signal Hubverstellung ausgegeben und der Antrieb läuft mit Drehzahlbegrenzung (n10).

  • Seite 76: Signale A1 Und A2

    EFKA FP220A5911 11.38 Signale A1 und A2 Bei Verwendung des Bedienteils V820 ist ein Direktzugriff mit der Funktionstaste (Taste 9) möglich! Funktion mit Bedienteil Parameter Signal A1 und/oder Signal A2 Ein/Aus mit Einschubstreifen 1...4 (-F-) 008 = 5 (linker Pfeil = A1, rechter Pfeil =A2)
  • Seite 77 EFKA FP220A5911 Parameter FA-E [ms] [ms] [St] [St] 0256/BILD4 NA = Nahtanfang LS-D = Lichtschranke dunkel an Nahtanfang P=0 = Pedal in 0-Lage NE = Nahtende LS = Lichtschranke hell bzw. dunkel am Nahtende FA-E = Ende Fadenschneiden Nahtende nach Stichzählung oder Lichtschrankenerkennung Nahtende nach Pedal –2...

  • Seite 78: Signal „Maschine Läuft

    EFKA FP220A5911 Mit Parameter 305 für Signal A1 und Parameter 315 für Signal A2 können getrennt die Einschaltzeiten gewählt werden. Mit Parameter 306 für Signal A1 und Parameter 316 für Signal A2 kann getrennt der Drehzahlmodus eingestellt werden. Die Drehzahlbegrenzung wirkt nur während dem entsprechenden aktiven Signal.

  • Seite 79: Signalausgang 512 Impulse Pro Umdrehung

    EFKA FP220A5911 11.42 Signalausgang 512 Impulse pro Umdrehung Transistorausgang mit offenem Kollektor Signal immer, wenn ein Generatorschlitz des Positionsgebers abgetastet wird 512 Impulse pro Umdrehung des Handrades Unabhängig vom Nähen, also auch beim manuellen Drehen am Handrad Geeignet, z. B. als Zähleranschluss Das Signal wird an Buchse ST2/22 ausgegeben 11.43 Sollwertgeber...

  • Seite 80: Akustisches Signal

    EFKA FP220A5911 Funktion mit oder ohne Bedienteil Parameter Drehzahlstufenverteilung (nSt) Über diesen Parameter kann die Pedalcharakteristik (Drehzahländerung von Stufe zu Stufe) verändert werden. Mögliche Kennlinien: - linear - progressiv - stark progressiv 11.44 Akustisches Signal Funktion mit Bedienteil Parameter Akustisches Signal Ein/Aus (AkS) Mit Parameter 127 kann ein akustisches Signal eingeschaltet werden, das bei folgenden Funktionen ertönt:...
  • Seite 81 EFKA FP220A5911 Hinweis st ein Eingang mit geöffnetem Kontakt aktiv, so wird bei offenem Kontakt der entsprechende Pfeil angezeigt. Ist ein Eingang bei geschlossenem Kontakt aktiv, so wird bei geschlossenem Kontakt der Pfeil angezeigt! Ausgangstest: Mit den Tasten +/- den gewünschten Ausgang wählen.

  • Seite 82: Fehleranzeigen

    EFKA FP220A5911 13 Fehleranzeigen Allgemeine Informationen an der Steuerung am V810 am V820 Bedeutung InF A1 InF A1 Pedal bei Einschalten der Maschine nicht in 0-Lage -StoP- blinkend -StoP- blinkend + Laufsperre Symbol-Anzeige InF A3 InF A3 Referenzposition nicht eingestellt...

  • Seite 83: Bedienelemente Des Bedienteils V810

    EFKA FP220A5911 14 Bedienelemente des Bedienteils V810 variocontrol 810 KL2185 Das Bedienteil V810 wird bei Auslieferung mit dem Einschubstreifen Nr. 1 über den Tasten bestückt. Bei anderen Funktionen kann dieser durch einen der beim Bedienteil beigelegten Einschubstreifen gewechselt werden. Dazu muss auch der Parameter 291 umgestellt werden.

  • Seite 84: Bedienelemente Des Bedienteils V820

    EFKA FP220A5911 15 Bedienelemente des Bedienteils V820 variocontrol 820 KL2186 Das Bedienteil V820 wird bei Auslieferung mit dem Einschubstreifen Nr. 1 über den Tasten bestückt. Bei anderen Funktionen kann dieser durch einen der beim Bedienteil beigelegten Einschubstreifen gewechselt werden. Dazu muss auch der Parameter 292 umgestellt werden.
  • Seite 85 EFKA FP220A5911 Für Ihre Notizen:...
  • Seite 86 EFKA FP220A5911 Für Ihre Notizen:...
  • Seite 87 – http://www.efka.net OF AMERICA INC. 3715 NORTHCREST ROAD – SUITE 10 – ATLANTA – GEORGIA 30340 PHONE: (770)457-7006 – TELEFAX: (770)458-3899 – email: EfkaUs@Efka.net ELECTRONIC MOTORS SINGAPORE PTE. LTD. 67, AYER RAJAH CRESCENT 05-03 – SINGAPORE 139950 PHONE: 7772459 – TELEFAX: 7771048 – email: EfkaEms@Efka.net...
