AVENTICS | Accoppiatore bus AES/driver valvole AV, PROFIBUS DP | R412018135–BAL–001–AG

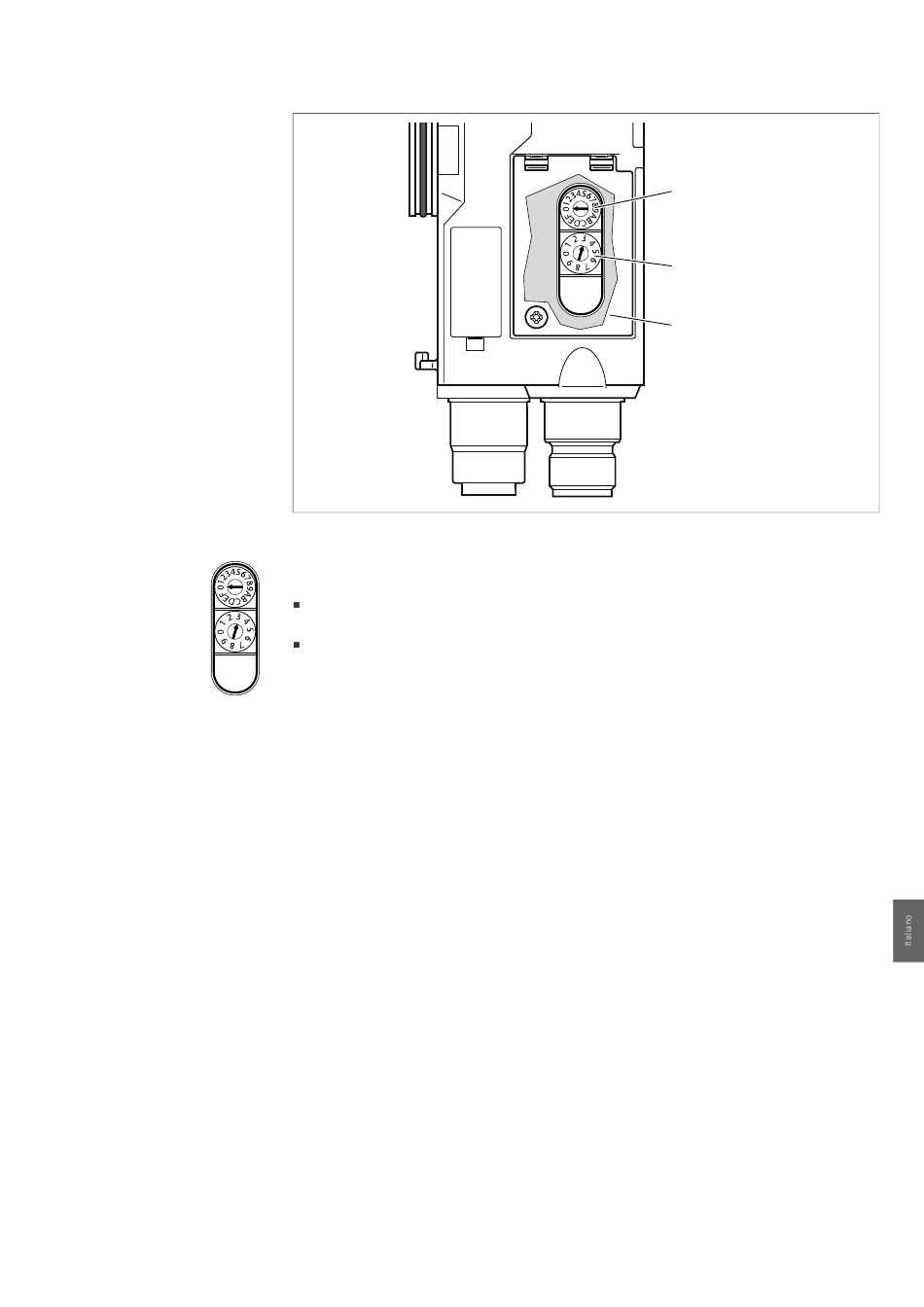

Fig. 5: Selettori indirizzo
I due selettori S1 e S2 per l'indirizzo della stazione del sistema valvole nel PROFIBUS DP si trovano
sotto la finestrella di controllo (3).
S1
Selettore S1: sul selettore S1 vengono impostate le decine dell'indirizzo. Il selettore S1 riporta
la dicitura da 0 a F nel sistema esadecimale.
S2
Selettore S2: sul selettore S2 vengono impostate le unità dell'indirizzo. Il selettore S2 riporta la
dicitura da 0 a 9 nel sistema decimale.
Durante l'indirizzamento procedere nel modo seguente:
1. Staccare l'accoppiatore bus dall'alimentazione di tensione UL.
2. Impostare nei selettori S1 e S2 (vedere Fig. 5) l'indirizzo della stazione:
– S1: decine da 0 a F
– S2: unità da 0 a 9
3. Ricollegare l'alimentazione di tensione UL. Il sistema viene inizializzato e l'indirizzo applicato
all'accoppiatore bus.
S1
S2
S1 S2
e sull'accoppiatore bus
Preimpostazioni sull'accoppiatore bus
S1
S2
3
