Afb. 1
A
G
Afb. 3
A
Afb. 5
INSTALLATIE
A
Afb. 2
I
H
Afb. 4
ROOKGASAFVOER
De rookgasafvoer bij CLASSICA kan bovenaan, achteraan
aangesloten worden.

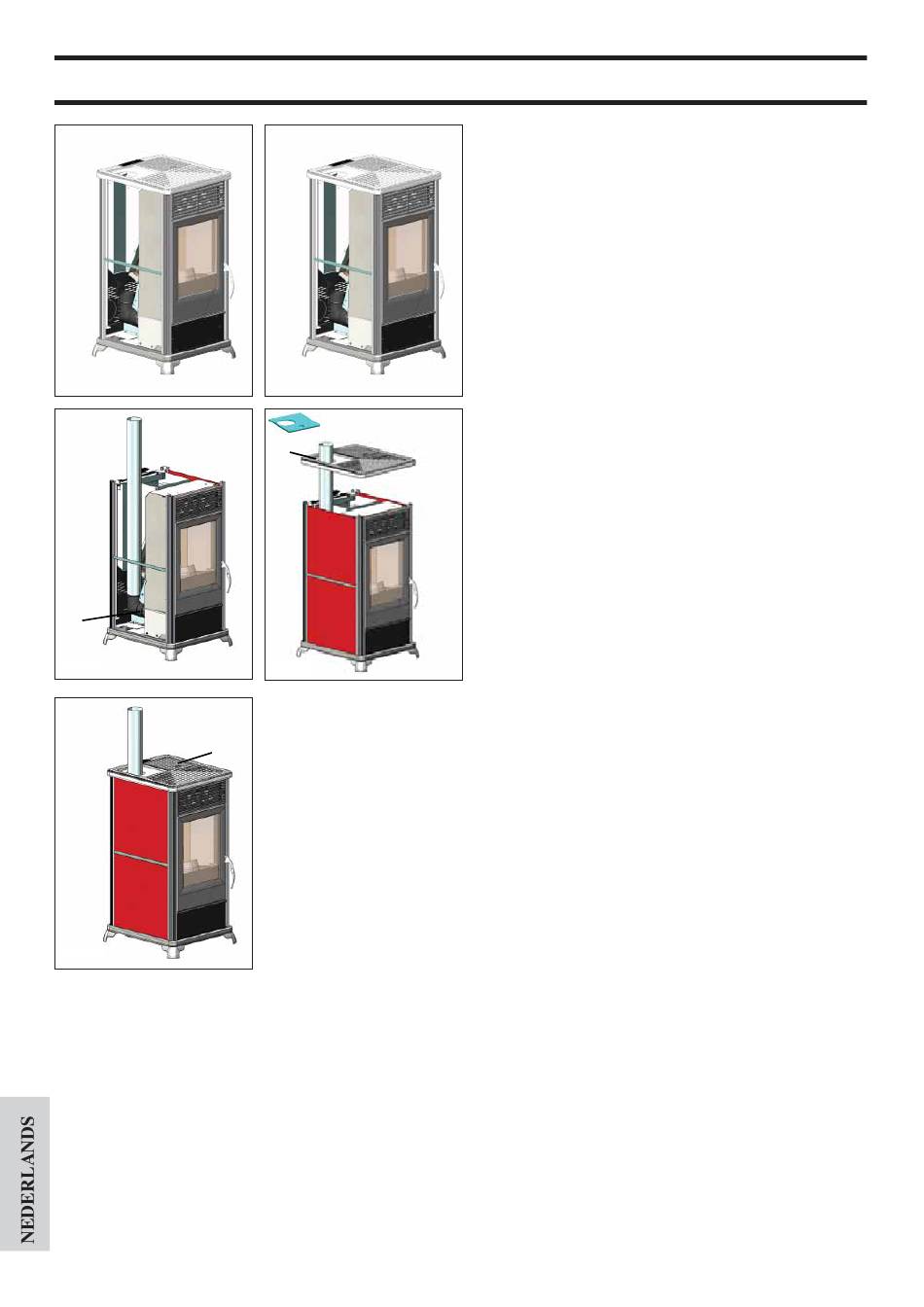

Figuur 1 beeldt de kachel af in de staat waarin deze zich be-
vindt na het uitpakken.
Om de rookgasafvoer achteraan te kunnen aansluiten, moet de
gebogen verbindingsbuis worden geëlimineerd.
Om de verbinding te kunnen maken met de rookafvoer vanaf
de top dient men als volgt tewerk te gaan:
Verwijder de gietijzeren top (A - Afb 2)
Monteer de bijgeleverde gebogen verbindingsbuis met de
klemring op de opening van de rookspiraal (G - Afb. 3).
WANNEER DE ROOKAFVOERBUIS AANGESLOTEN
IS OP DE SCHOORSTEENM MONTEER DE ZIJKAN-
TEN IN KERAMIEK ZOALS OP DE VOLGENDE PAGI-
NA WEERGEGEVEN.
Verwijder het linkse gietijzeren deksel van de top (H -Afb 4),
en vervang deze met het deksel van de rookafvoer (I -Afb . 4)
die meegeleverd is, om de doorgang van de buis mogelijk te
maken
Vooraleer de gietijzeren top (A - Afb 5), die eerder gedemon-
teerd werd, opnieuw te plaatsen, dient men over te gaan tot het
aanbrengen van de keramische bekleding zoals aangegeven op
de volgende pagina.
- 88
-
